설명:

-LCD TV 드라이버 보드입니다.

-이 부스터 보드는 넓은 전압 입력 및 출력 방식으로 설계되었습니다.

-라이트 바에 필요한 전압에 따라 출력 전압을 자동으로 조정할 수 있습니다.

-입력 전압은 두 개의 연결을 기반으로합니다.

-라인 방식입니다.




특징:

1). 크기가 작고 전력이 높으며 비용 효율적입니다.

2). 입력 및 출력 연결 라인.

3). 입력 및 출력 전압은 자체적으로 조정할 수 있습니다.

4). 14-65 인치 LED 디스플레이에 적합합니다.




매개 변수:

1). 제품 이름: LCD TV 드라이버 보드

2). 입력 전압: DC 12V-200V

3). 출력 전압: DC 24V-400V

4). 해당 디스플레이 화면 크기: 14 인치-65 인치

5). 작업 온도:-25 ℃ ~ 85 ℃

6). 작업 습도: 5% ~ 95% RH

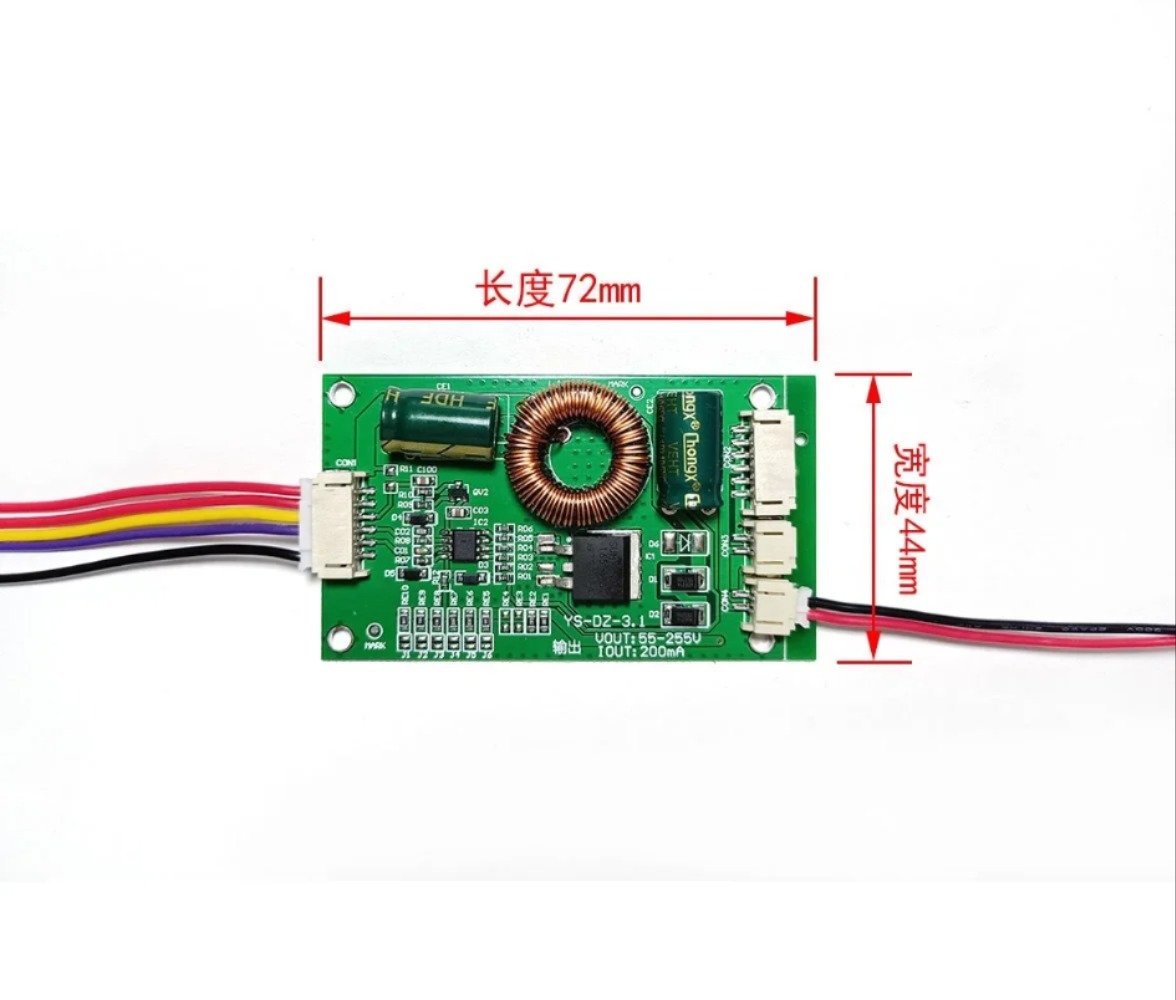

7). 크기: 72*45*15mm




배선 방법:

1. 두 개의 빨간색과 노란색 와이어는 12V 에 함께 연결되고 파란색 와이어는 스위치 신호 (BLON) 에 연결됩니다. 통합 보드 인 경우 일반적으로 보드 뒷면에 있습니다. BLON을 찾을 수없는 경우 USB 인터페이스의 5V 에 연결할 수 있습니다. 와이어는 접지되어 있습니다.

2. 빨간색 와이어는 12V 와 200V 사이의 메인 보드 출력에 연결되고 노란색 와이어는 12v 에 연결됩니다. 파란색 선은 스위치 신호 (BLON) 에 연결되고 검은 색 선은 접지됩니다.

3. 출력 전압은 라이트 바의 필요한 전압에 따라 자동으로 조정됩니다. 즉, 라이트 바에 필요한 v 부스터의 양이 라이트 바의 v로 증가합니다. 출력 양극의 빨간색 선은 라이트 바의 양극 출력의 음극에 연결됩니다. 라이트 바의 음극에 연결하기 만하면됩니다. 여러 그룹의 라이트 바를 함께 결합 할 수있는 경우 위의 연결이 정확하다는 것을 확신 할 수 있습니다. 전원을 켜고 시작하십시오.

4. 전원을 켰을 때 이미지가 어두우면 부스터 보드의 j1/j2/j3/j4/j5 에 따라 조정할 수 있습니다. j1.Shorting j2 의 솔더 조인트를 단락시켜 밝기를 증가시킬 수 있습니다. 계속해서, 적당한 밝기로 조절하세요.




패키지:

1).1pc * LCD TV 드라이버 보드

2).1pc * 20cm 5 핀 와이어

3).1pc * 10cm 2 핀 와이어
