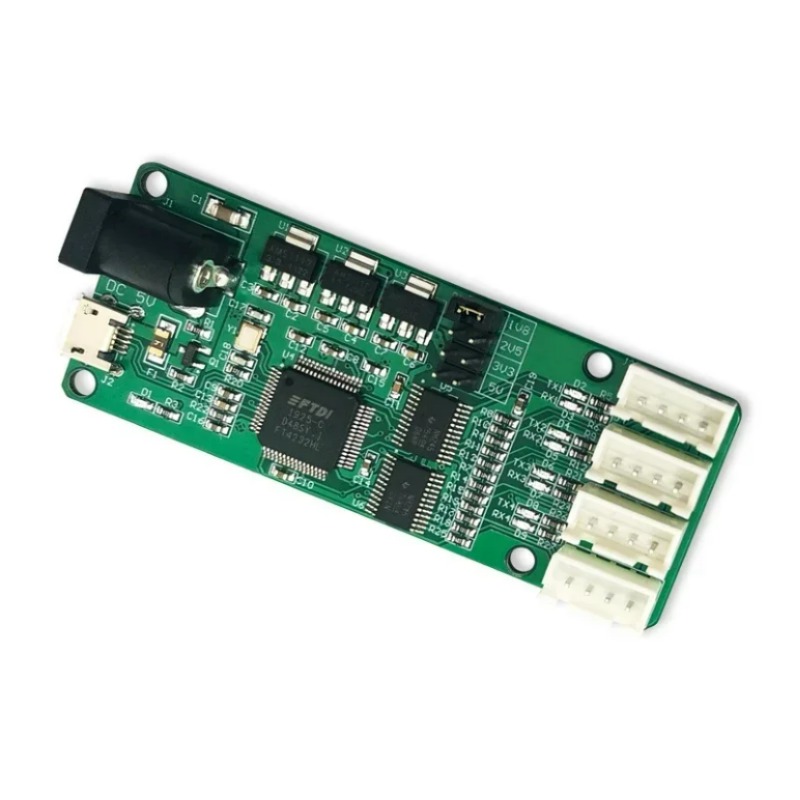

직렬 포트 모듈 UART USB to 4 웨이 TTL FT4232 칩 DC 5V 컨버터 보드 [OPEN-ZTB59-16]
  • 직렬 포트 모듈 UART USB to 4 웨이 TTL FT4232 칩 DC 5V 컨버터 보드 [OPEN-ZTB59-16]
  • 직렬 포트 모듈 UART USB to 4 웨이 TTL FT4232 칩 DC 5V 컨버터 보드 [OPEN-ZTB59-16]

직렬 포트 모듈 UART USB to 4 웨이 TTL FT4232 칩 DC 5V 컨버터 보드 [OPEN-ZTB59-16]

4.0 0리뷰
21,500 원
구매혜택:         적립 마일리지 : +21원 (상품 : 21원)
자체상품코드:  OPEN-ZTB59-16
수량:
총 상품금액(VAT 포함):   21,500원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

USB-4 방향 TTL 모듈 UART 직렬 포트 모듈 FT4232HL 3.3V2.5V1.8V 옵션

EL, 개요

FT4232HL 의 우수한 성능은 수요가 많은 산업 행사에 매우 적합합니다. 4 UART 직렬 포트를 확장하기 위해 단일 USB와의 동시 통신을 실현합니다.

서로 독립적이며 서로 영향을 미치지 않습니다. 컴퓨터

4 개의 COM 포트를 표시하고 12Mbps 의 최대 통신 속도를 제공합니다.

인터페이스, 기능적 특성

1,VCC, TX, RX는 모두 5V/3.3/2.5V/1.8 V로 전환 할 수 있습니다

2, DC5.5-2.1 인터페이스는 외부 장치에 높은 전류를 제공 할 수 있습니다

3, 4 개의 UART에는 상태를 나타내는 TX/RX 표시등이 있습니다.

4, 4 개의 직렬 포트는 XH2.54 인터페이스를 사용합니다.

✓, 하드웨어 소개 및 설명

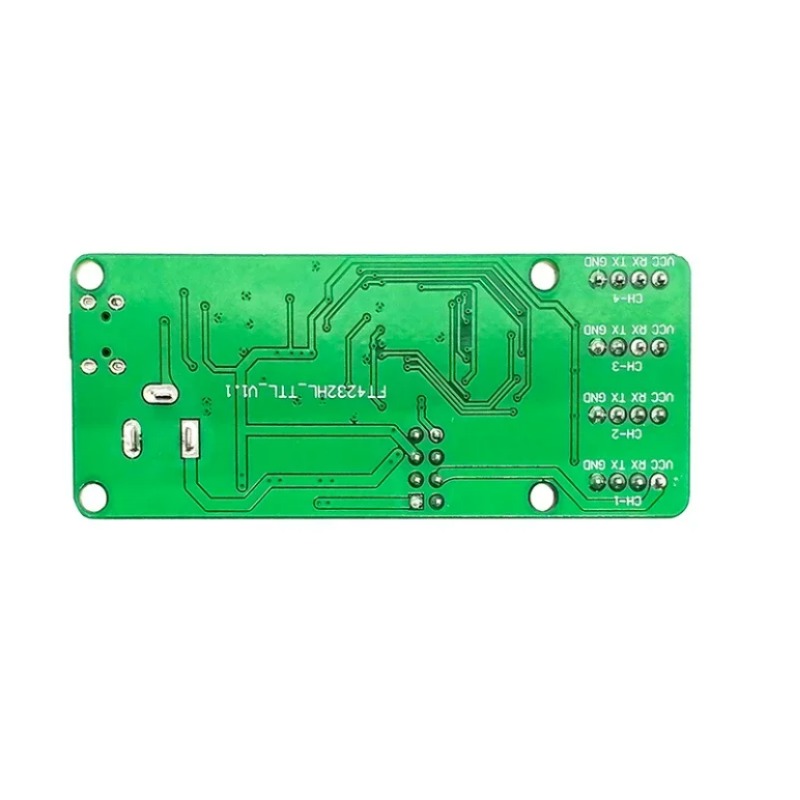

보드 크기: 76*30mm

무게: 14g

©, 사용 지침

USB 케이블을 사용하여 컴퓨터를 보드의 microusb 인터페이스에 연결하십시오. 이후

컴퓨터가 드라이버와 함께 설치되어 있으면 4 COM 포트가 나타납니다. 사용

TTL 전원에서 원하는 VCC/TX/RX 전압을 선택하기위한 단락 회로 캡

선택 인터페이스를 출력합니다. 해당 전압...

COM 포트의 가장 작은 값은 첫 번째 TTL 인터페이스에 해당하며 가장 큰 값은

값은 네 번째 TTL 인터페이스에 해당합니다 (COM 포트의 값은

고정).

五,간단한 테스트를 위해 TX/RX를 단락 한 다음 호스트 컴퓨터를 사용하여 메시지를 보내 데이터 에코가 있는지 확인할 수 있습니다.

소심한, 주의!

모듈에 USB가 공급되는 경우 부하가 500mA 를 초과해서는 안됩니다.

또는 컴퓨터 USB에 과부하가 걸려 손상 될 수 있습니다. 필요한 경우에만

통신하려면 TX/RX/GND의 세 전선 만 연결하면됩니다.

모듈이 500mA 이상의 부하를 운반해야하는 경우 DC5.5-2.1 인터페이스에서 5V 고전류 전원 공급 장치에 연결할 수 있습니다. 다른 전압의 전원 공급 장치에 연결할 수 없습니다. Linux/Mac에는 관련 디버깅 도구 및 기술이 없습니다.

지원, 이해해주세요. USB 케이블과 듀퐁 케이블을 구입해주세요

따로.
