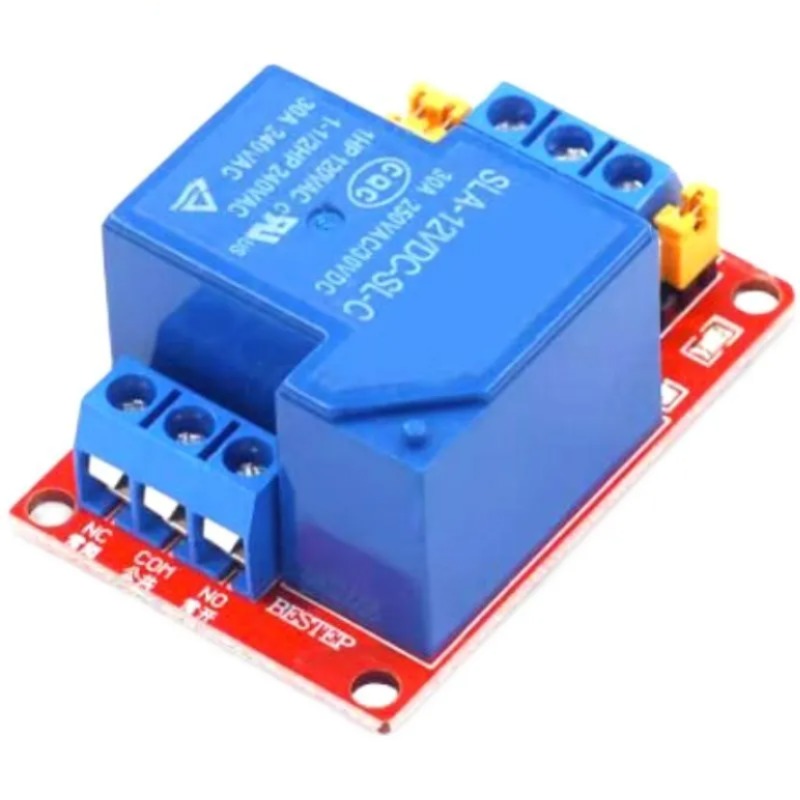

하이 로우 레벨 트리거 1 채널 릴레이 모듈 옵토커플러 절연 보드 모듈 Arduino PIC AVR DSP ARM용 5V 12V 24V 30A [OPEN-ZTD35-85]
  • 하이 로우 레벨 트리거 1 채널 릴레이 모듈 옵토커플러 절연 보드 모듈 Arduino PIC AVR DSP ARM용 5V 12V 24V 30A [OPEN-ZTD35-85]

하이 로우 레벨 트리거 1 채널 릴레이 모듈 옵토커플러 절연 보드 모듈 Arduino PIC AVR DSP ARM용 5V 12V 24V 30A [OPEN-ZTD35-85]

4.0 0리뷰
3,100 원
구매혜택:         적립 마일리지 : +3원 (상품 : 3원)
자체상품코드:  OPEN-ZTD35-85
옵션선택:
5V [ZTD35-85-01] 12V [ZTD35-85-02] 24V [ZTD35-85-03]
수량:
총 상품금액(VAT 포함):   3,100원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

모듈 설명:

30A 릴레이 모듈, 일반적으로 열린 인터페이스 최대 부하: AC 250V/30A, DV 30V/30A

광학 커플 링 격리, 주행 능력은 강력하고 안정적인 성능; 트리거 전류는 5mA

모듈은 점퍼에 의해 하이 레벨 또는 로우 레벨 트리거를 설정할 수 있습니다

전원 표시등 (녹색), 릴레이 상태 표시등 (빨간색)

모듈 크기: 50mm * 33mm * 24mm


기술 매개변수

전압 버전: 5V/12V/24V

작동 전류: 190mA/80mA/50mA

정적 전류: 5mA

트리거 전류: 2-4mA

모듈 인터페이스 사양:

DC + : DC 전원 공급 장치 양극

DC- :DC 전원 공급 장치 음극

IN: 신호 트리거 핀

JD +: 릴레이 제어 전압 양수

JD- : 릴레이 제어 전압 음수

점퍼 캡으로 단락 된 DC + 및 JD +, 점퍼 캡으로 단락 된 DC 및 JD-트리거 터미널과 릴레이 제어 단자 사이의 동일한 전압

하이 레벨 및 로우 레벨 트리거 모드 선택. 점퍼 및 L 핀 연결, IN 핀은 로우 레벨 트리거점퍼 및 H 핀 연결, IN 핀은 하이 레벨 트리거입니다

일반적으로 닫힌 핀 (NC) : 릴레이 정상적으로 닫힌 핀

공통 핀 (COM) : 릴레이 공통 핀

정상적으로 열린 핀 (NO) : 릴레이 정상적으로 열린 핀
