1. 설명:

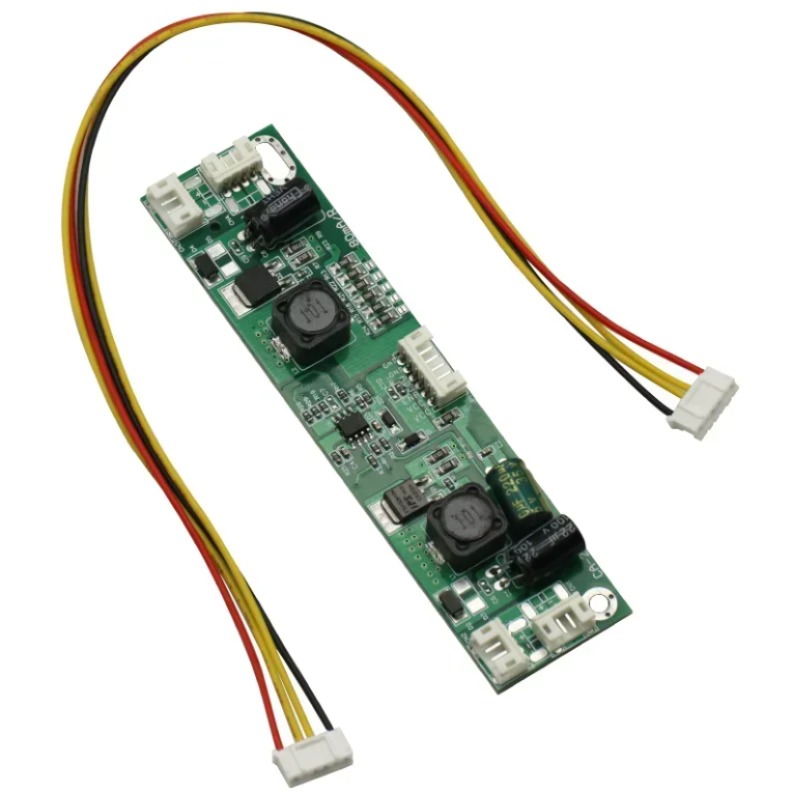

이것은 CA-266S 32-65 인치 LED TV 백라이트 보드 Led 범용 인버터 80-480mA 일정한 전류 보드입니다.



2. 매개 변수:



1>. 전원 공급 장치 상태 입력: 10-28V DC 입력 지원

2>. 출력 전압: 88V 미만의 자동 적응 (입력 전압의 최소 제한, 감압 없음)

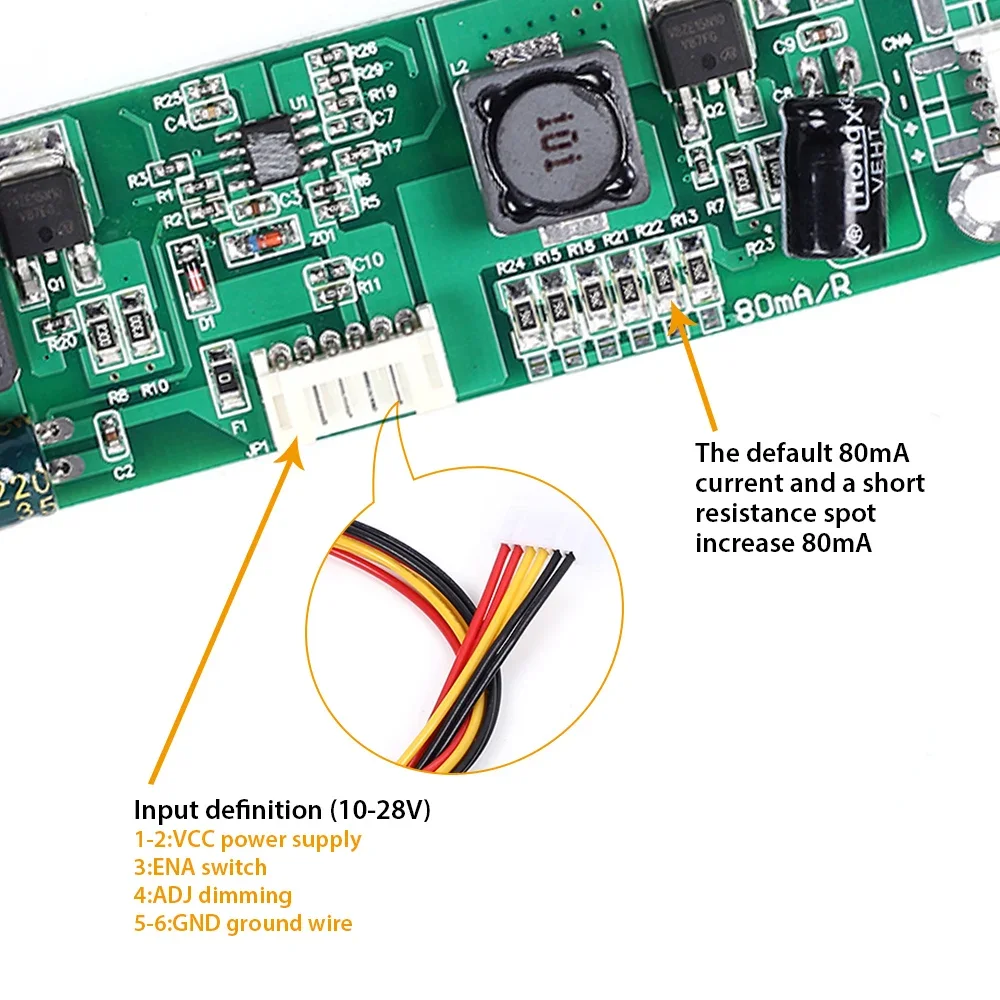

3>. 출력 전류: 기본 80mA. R22 R21 R18 R15 R24 저항을 단락시켜 전류를 증가시킵니다. 각 저항 80mA. 최고 480mA.

4>. 라이트 바에 적합: 대형 32 인치-65 인치 (최대 전압 88V)

5>. 입력 인터페이스 정의: 1: 전원 공급 장치 2: 전원 공급 장치 3:ENA 스위치 제어 4: 밝기 조정 신호 (전압 디밍) 5: 접지선 6: 접지선

6>. 출력 인터페이스 정의: 4 개 (++ --) 병렬 인터페이스입니다. 정의는 모두 동일합니다.



3. 기능:



1>. 보호.

2>. 출력 전압: 88V 이하 자동.

3>. 전류를 변경하는 것이 편리합니다. 마더 보드에는 6 개의 1206 저항이 있습니다. 하나의 저항은 80mA 를 나타내며 가장 높은 6 저항은 480mA 에 완전히 연결됩니다.

4>. 기본값은 1 R13 저항 만 연결되고 출력 전류는 80mA 입니다. 램프 스트립을 태우지 않습니다. 너무 어둡거나 깜빡이거나 깜빡이면 전류를 높여 보십시오.

5>. 부하가 보드를 태우지 않습니다 (부하 또는 램프 막대가없는 경우 출력 전압이 입력 전압 크기로 떨어집니다. 또는 부하 전압이 88V 보다 높으면 입력 전압 값으로 감소합니다.

6>. ++ -- 에 대한 일반적인 정의인 4 개의 출력 인터페이스가 있습니다. 2 핀의 왼쪽 양극 및 오른쪽 음극 조명을 연결할 때 2 및 3 바늘을 중앙에 직접 삽입 할 수 있으며 1 및 4 바늘은 비어 있습니다.



4. 주의 사용:



테스트 중에 ADJ 핀을 만지지 마십시오!
