4핀-4핀 UART용 1:1 케이블 (10cm) (SE-4P4P-D)
  • 4핀-4핀 UART용 1:1 케이블 (10cm) (SE-4P4P-D)

4핀-4핀 UART용 1:1 케이블 (10cm) (SE-4P4P-D)

4.0 0리뷰
2,000 원
구매혜택:         적립 마일리지 : +2원 (상품 : 2원)
자체상품코드:  NEWTC-129
브랜드:      주식회사 뉴티씨
수량:
총 상품금액(VAT 포함):   2,000원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
주문시결제(선결제)
    방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
    구매 불가
    추천 상품
    • 4,300원
    • 4,000원
    • 3,100원
    관련 상품
    인기 판매
    • 상품정보
    • 상품리뷰 (0)
    • 상품문의 (0)
    • 배송/반품/교환안내

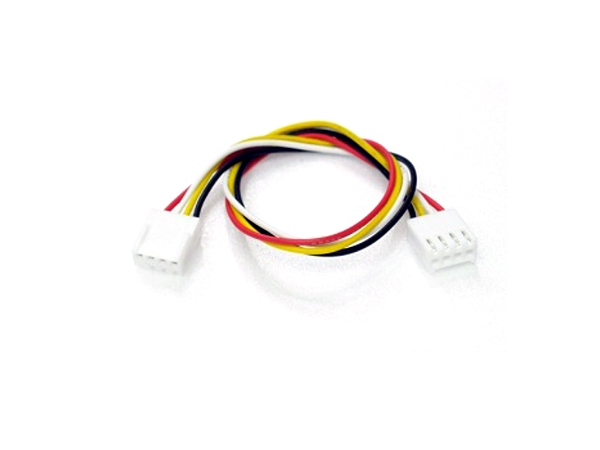

    ㆍ SE-4P4P-D 케이블은 ㈜뉴티씨 개발보드(MCU보드와 확장보드)에서 4핀 커넥터를 통해 UART를 빼서, 다른 통신보드에 UART를  연결할 때 주로 사용하며 4핀 - 4핀의 1:1 통신 케이블로 10㎝의 길이 입니다.  본사의 키트나 보드에서 이 케이블을 사용하는 경우는 TTL Level(5V 레벨)의 커넥터이다.





    1:1 케이블인데, 메인보드와 통신보드를 연결하면, 아래와 같이 연결되며, 자연스럽게 메인보드와 통신보드간의 연결이 TX와 RX가 서로 꼬여서 연결된다.

    메인 보드쪽:
    - 빨강 VCC
    - 흰색 TX
    - 노랑 RX
    - 검정 GND

    통신 보드쪽: (AD-USBSERIAL 모듈이나 AD-USBTINY 모듈)
    - 빨강 VCC
    - 흰색 RX
    - 노랑 TX
    - 검정 GND

    주의: 통신보드간 또는 메인보드간에 연결할 경우, 4핀 크로스 케이블을 구매하여 사용하여야 한다.
           (예를 들어서, AD-USBSERIAL 보드와 AD-USBSERIAL 보드간)
           (예를 들어서, AB-M128-B 메인보드와 AB-M128-B 메인보드간)
