패러렐포트 10핀헤더 출력케이블입니다.
패러렐 포트 즉, 컴퓨터의 LPT 포트에서 데이터 출력 8핀 즉, D0 - D7 까지의 출력을 10핀 헤더 케이블의 1-8번까지 연결해 두었습니다.  또한, USB의 DC 5V를  10핀 헤더핀의 9번핀에 연결하고, GND가 10번핀에 연결되어 있습니다.

본 케이블을 이용하면, 본사의 보드들 중, 한개의 10핀 헤더를 사용하는 확장보드들은 컴퓨터에서 직접 제어 가능합니다.
DEV C++ 에서 gcc를 이용하여 테스트 해 본 결과, 릴레이 구동 모듈이나 MS2, CS2P 등의 모듈들이 매우 잘 동작하였습니다.  LED 모듈(TL8)을 통하여 우선 데이터 출력 테스트를 해 본 후에, 릴레이 구동 모듈을 사용하여야 할 것입니다.

원하는 데이터가 잘 출력되고 있는 지  확인하여야 할 테니까요.



(패러렐 포트쪽 사진)


(USB 전원 포트와 10핀 데이터 포트(확장포트용)의 사진)

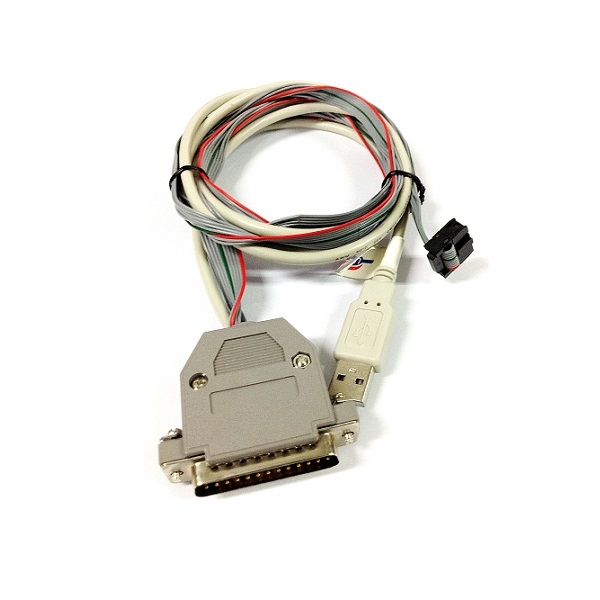

(AD-LPTOUT+의 전체 사진)




USB를 연결하여 10핀 헤더에 전원 5V를 공급하고, 패러렐 포트를 컴퓨터에 꽂아야 합니다.
또한, 컴퓨터를 껏다 켤 때 DEL 키를 누르고 들어가서, 컴퓨터의 CMOS Setup에서 peripherals 에서 패러랠 포트를
0x378번지, LPT1, ECP, 인터럽트 IRQ7로 설정해 두었는 지 확인하시기 바랍니다.
