ARM용 오픈 디버거 (OpenOCD 호환) I-OPENDBG-ARM V1.0
  • ARM용 오픈 디버거 (OpenOCD 호환) I-OPENDBG-ARM V1.0

ARM용 오픈 디버거 (OpenOCD 호환) I-OPENDBG-ARM V1.0

4.0 0리뷰
44,000 원
구매혜택:         적립 마일리지 : +44원 (상품 : 44원)
자체상품코드:  NEWTC-011
브랜드:      주식회사 뉴티씨
수량:
총 상품금액(VAT 포함):   44,000원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
구매 불가
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내









1.  I-OPENDBG-ARM V1.0(ARM용 오픈디버거 JTAG) 소개




u  대부분의 ARM 컨트롤러에 OpenOCD 프로그램을 통한 디버깅을 지원하는 JTAG 장비

u  ARM 표준 JTAG커넥터 (2x10핀 헤더) 사용

u  USB 전원을 JTAG 인터페이스 및 UART 통신 포트를 통해 3.3V/5V를 공급할 수 있음

u  USB to TTL Level(5V)/CMOS Level(3.3V) UART(B 버스) 지원.

u  GCC C 컴파일러 및 Windows/Linux 개발환경 사용법 제공

u  KCC 인증번호 : MSIP-REM-TXZ-I-OPENDBG-ARM

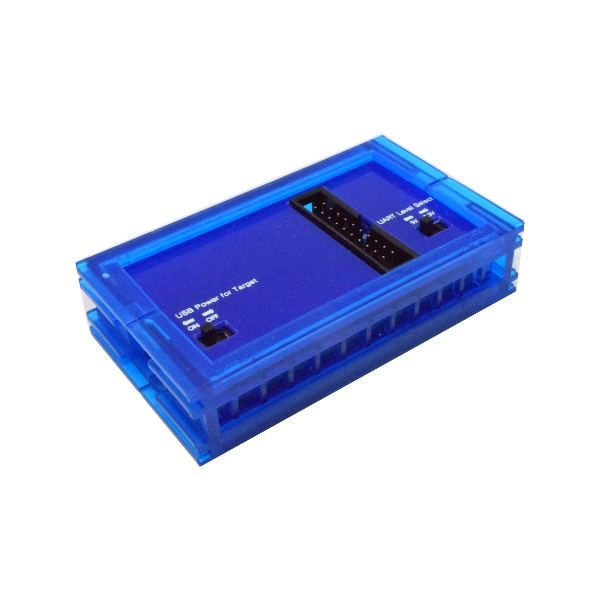

I-OPENDBG-ARM(전면)







I-OPENDBG-ARM(후면)


하드웨어 구성도


                                                           I-OPENDBG-ARM 하드웨어 구성도


 I-OPENDBG-ARM 제품 구성






ST-CM3-A-MAIN V1.0 메인보드에 연결한 사진




1. 4핀 U(S)ART 커넥터(TTL Level) 핀 번호

I-OPENDBG-ARM의 U(S)ART 커넥터의 동작 및 신호는 다음과 같습니다.


4핀 커넥터로 입/출력되는 직렬 통신 신호는 TTL Level (5V)/CMOS Level(3.3V) 2 종류의 신호를 처리할 수 있습니다. 4핀커넥터 중에서 TXD, RXD, GND 3핀만 사용하는 것도 가능하며, 4핀 커넥터의 1번핀에서 VCC 전원을 뽑아 사용 가능합니다. U(S)ART 커넥터를 이용하여 본사의 다른 CPU 모듈 또는 메인보드와 연결 할 때에는 다른 보드의 VCC_U(S)ART가 5V인지 3.3V인지를 확인하시고 연결하여 사용하시기 바랍니다. 통신 시에는 타깃 보드에 따라 2번 및 3번핀을 교차 연결하여야만 TX-RX가 정상적으로 연결되므로 유의하시기 바랍니다.

※ 상황에 따라 RX와 TX를 교차 연결을 해야 할 수 있으니 방향에 주의하여 연결하시기 바랍니다.

2. JTAG 커넥터 핀 번호

20핀 커넥터/전면(Component Side) 20핀 접점/후면(Solder Side)





3. USB에서 타깃 메인보드로 전원 공급
