Miniature 0.8" 8x8 Pure Green LED Matrix - KWM-20882CPGB

4.0 0리뷰
9,120 원
구매혜택:         적립 마일리지 : +9원 (상품 : 9원)
자체상품코드:  ADF-1624
브랜드:      ADAFRUIT
수량:
총 상품금액(VAT 포함):   9,120원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
구매 불가
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

DESCRIPTION

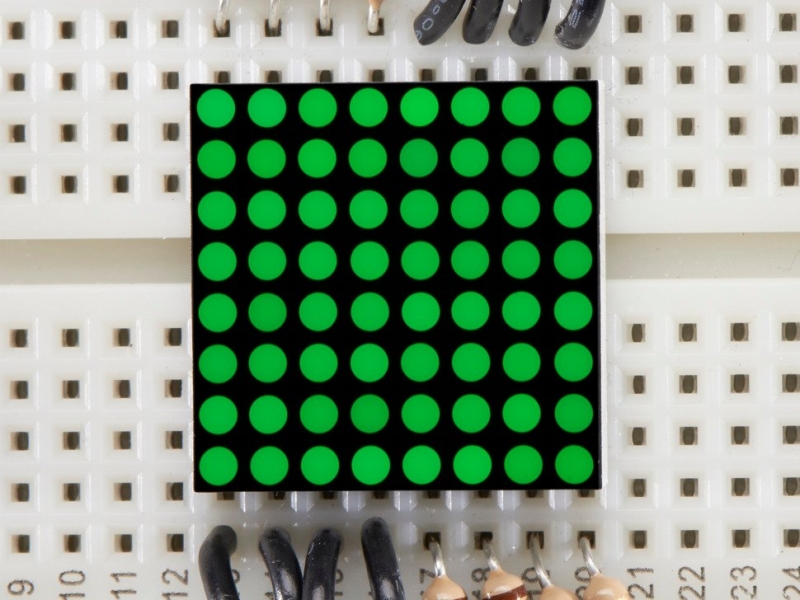

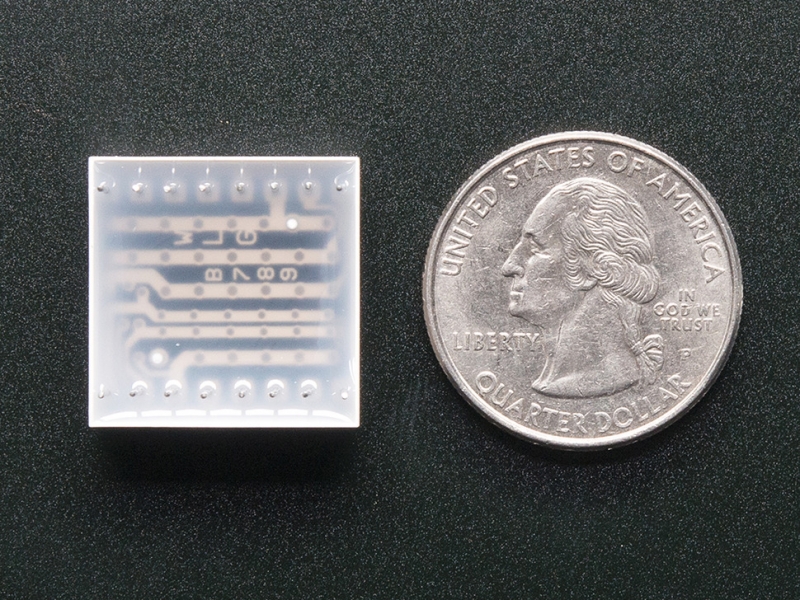

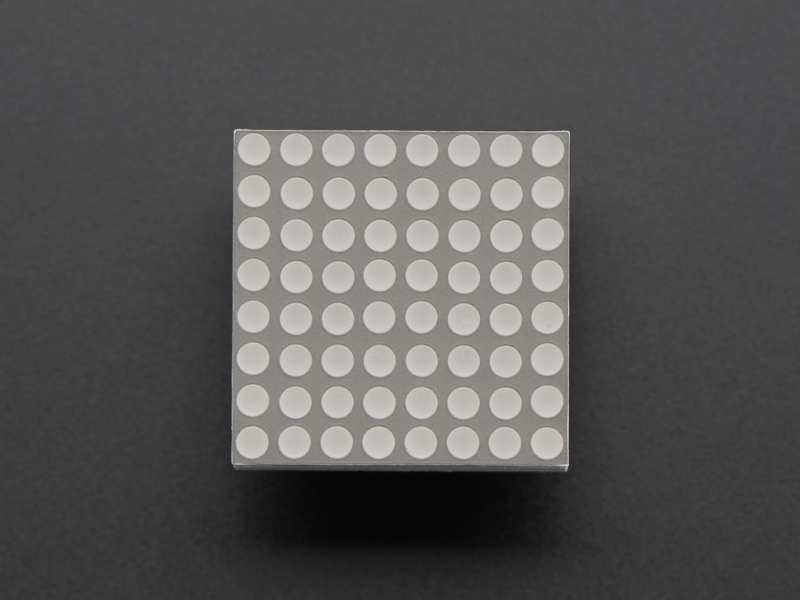

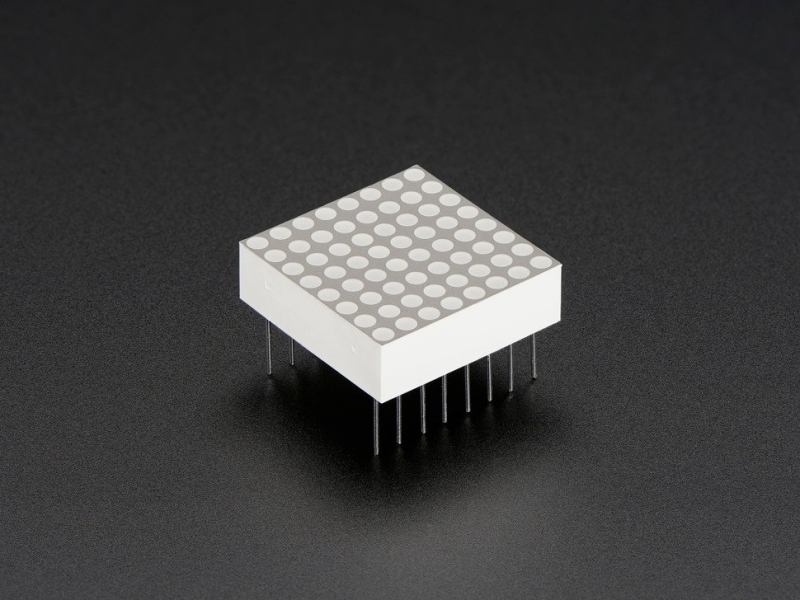

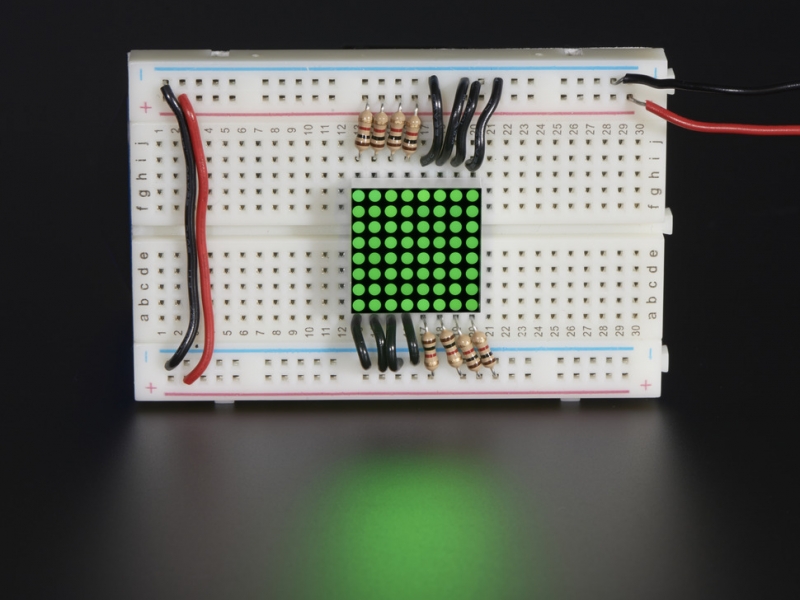

You will squeak with delight when you hold this adorable miniature LED matrix. 0.8" square, its got everything a big LED matrix has, but bite sized! 64 pure green LEDs are contained inside the plastic body, in an 8x8 matrix. There are 16 pins on the side, 8 on each, with 0.1" spacing so you can easily plug it into a breadboard with plenty of space to wire it up

These LEDs have a deeper green coloring, its a beautiful shade but the process is different than our other mini green LED matrices which makes them more expensive

Since the display is in a grid, you'll need to 1:8 multiplex control it. We suggest either using a 74HC595 and TPIC6B595 (using the 74HC' to control the 8 anodes at once and then using the TPIC' to drive one cathode at a time) or just using a single MAX7219 which will do the multiplexing work for you.

The Arduino playground has a nice set of tutorials introducing the MAX7219 and 8x8 LED matrices





TECHNICAL DETAILS

  • Dimensions: 20mm / 0.8" x 20mm / 0.8" x 6mm / 0.23"
  • Pin Length: 13.35mm / 0.5"
  • Weight: 3g

This is a Common Cathode LED Matrix


Datasheet - We currently have LuckyLight as the supplier for this matrix. Previously we carried BetLux.

The Arduino playground has a nice set of tutorials introducing the MAX7219 and 8x8 LED matrices

Using a high power shift register to drive 8x8 matrices with a NETduino



    RoHS 2 2011 65 EU Compliant
    RoHS 2 2015 863 EU Compliant
