1. 설명:

DC 모터 속도 컨트롤러, 펄스 폭 변조의 전체 이름은 펄스 폭 변조기. 약어 PWM.DC 모터 총재는 DC 모터의 속도를 조정하는 장치입니다.

DC 모터 속도 조절, 산업용 컨베이어 벨트 속도 조절, 조명 및 조명 조정, 컴퓨터 전원 공급 장치 냉각, DC 팬 등이 널리 사용되었습니다.

2. 기능:

1>. 높은 힘;

2>. 작은 크기;

3>. 낮은 전력 소비;

4>. 간단한 조작;

5>. 듀얼 드라이버;

6>. 2 개의 모터에 대한 독립적 인 제어 지원;

7>. 433MHz 원격 제어 지원 (포함되지 않음!).

3. 매개 변수:

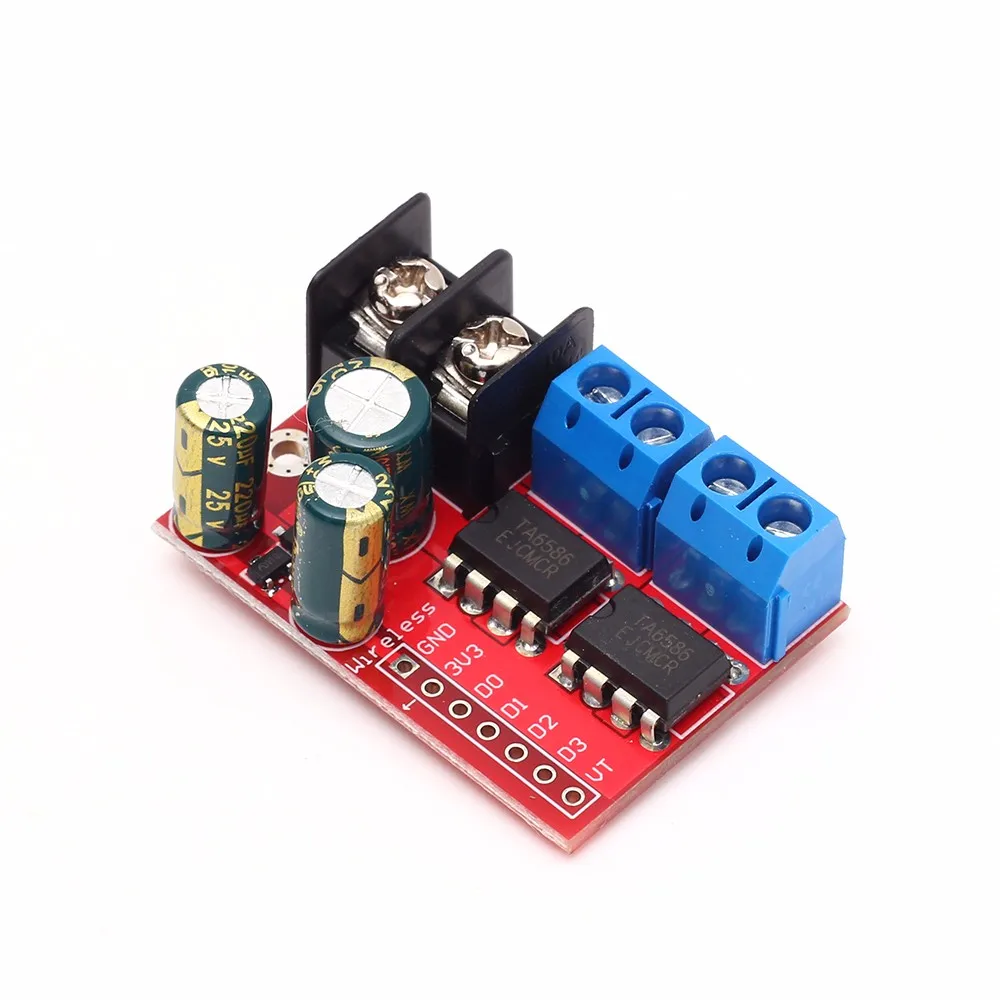

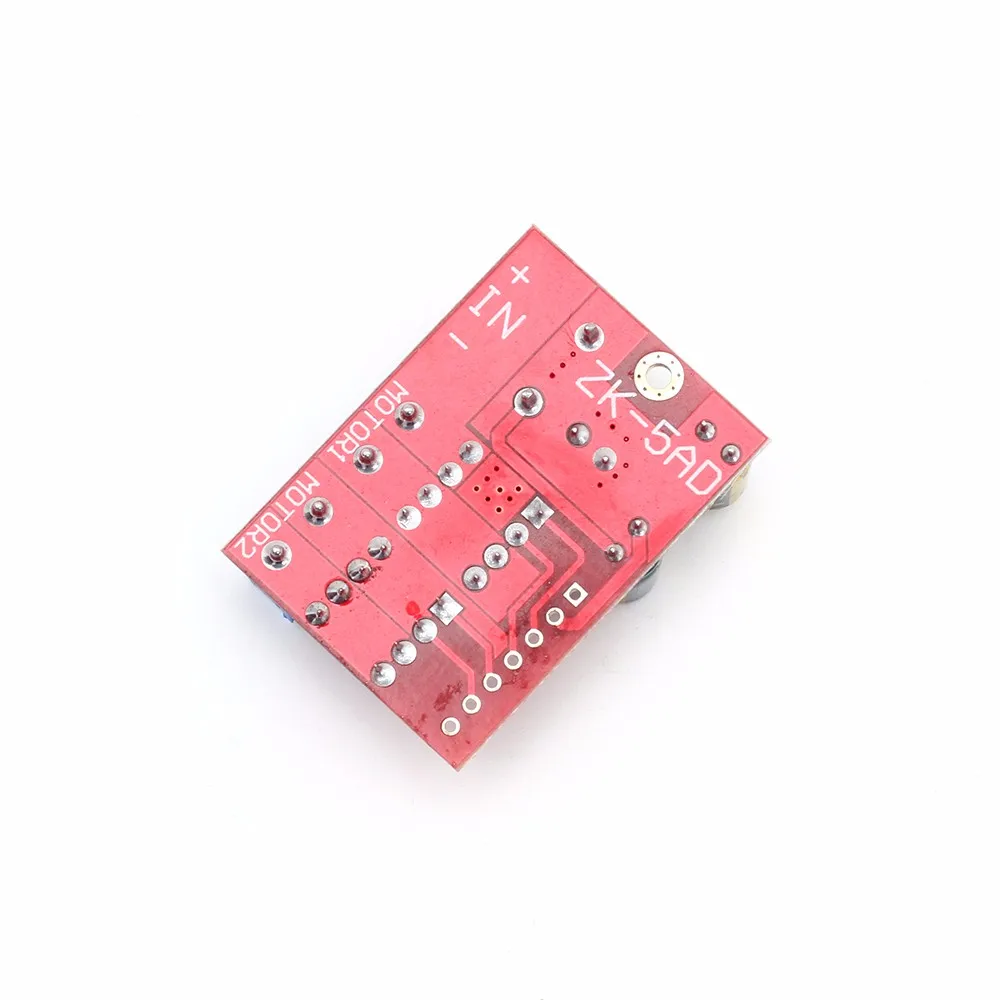

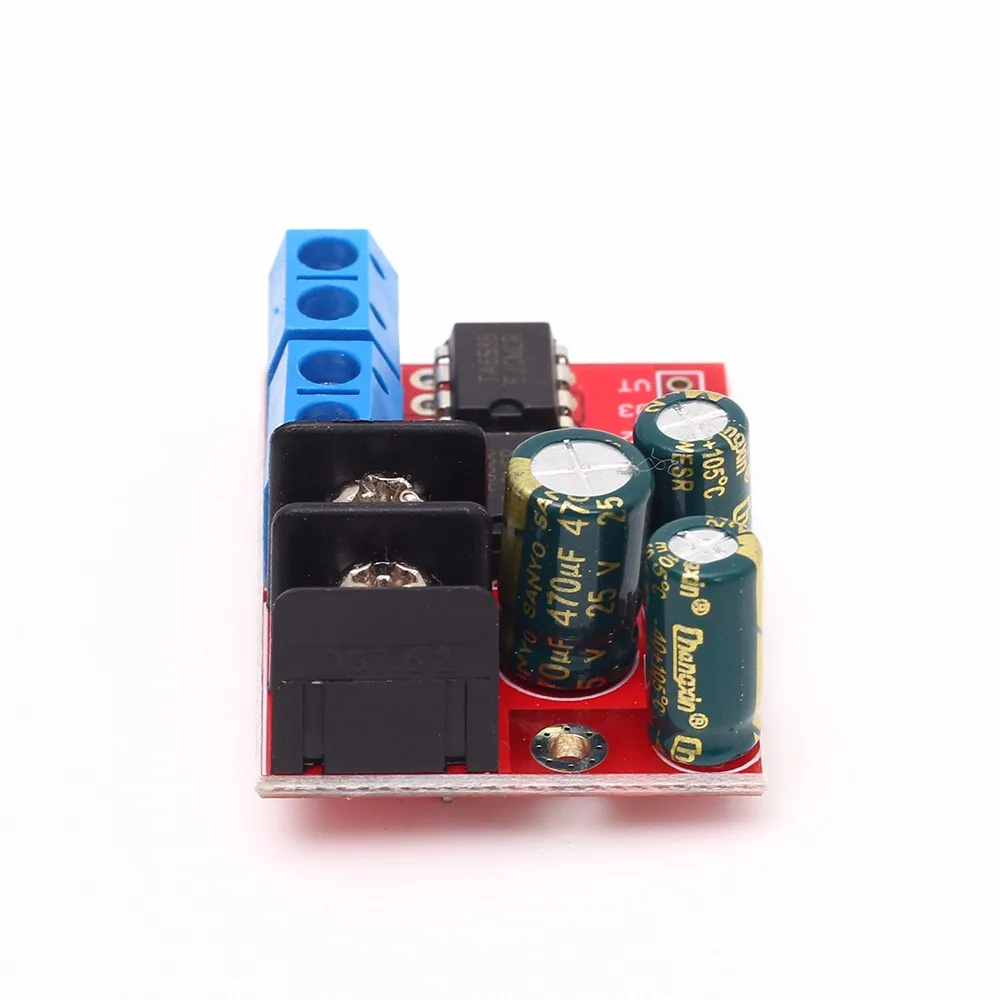

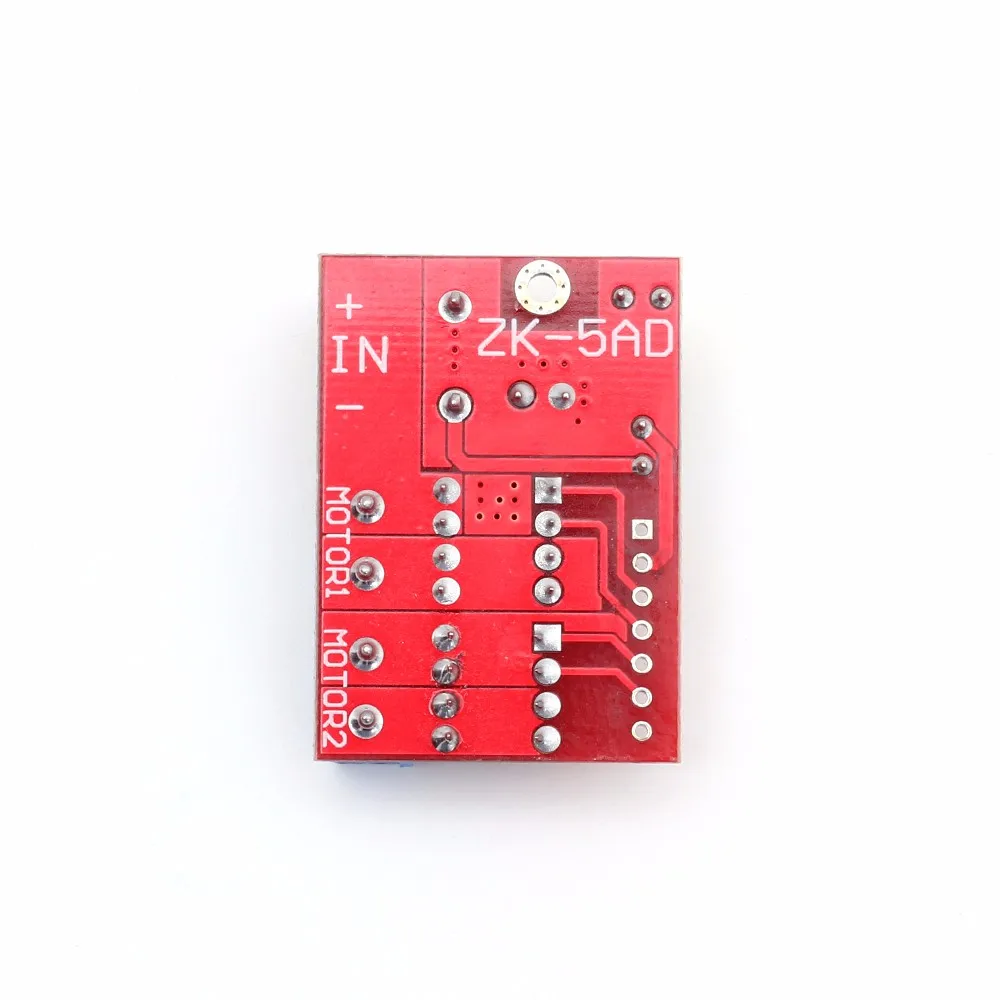

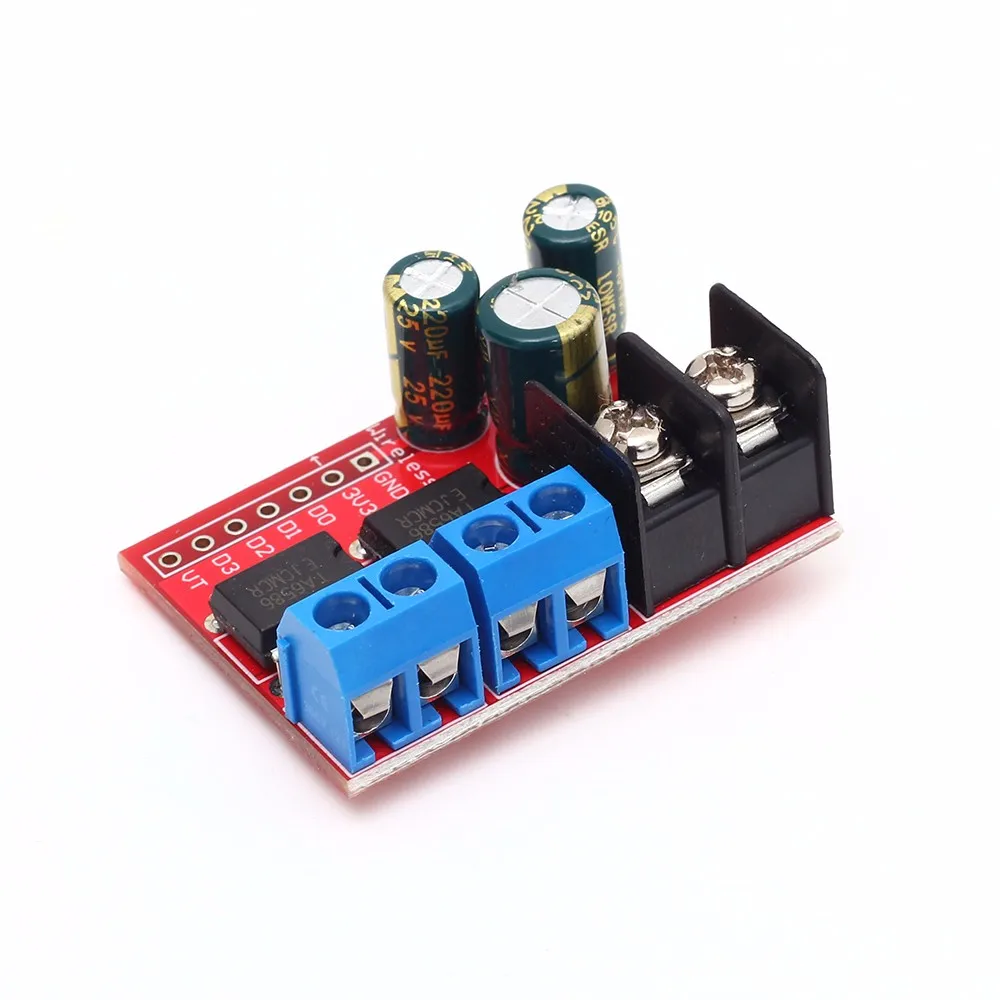

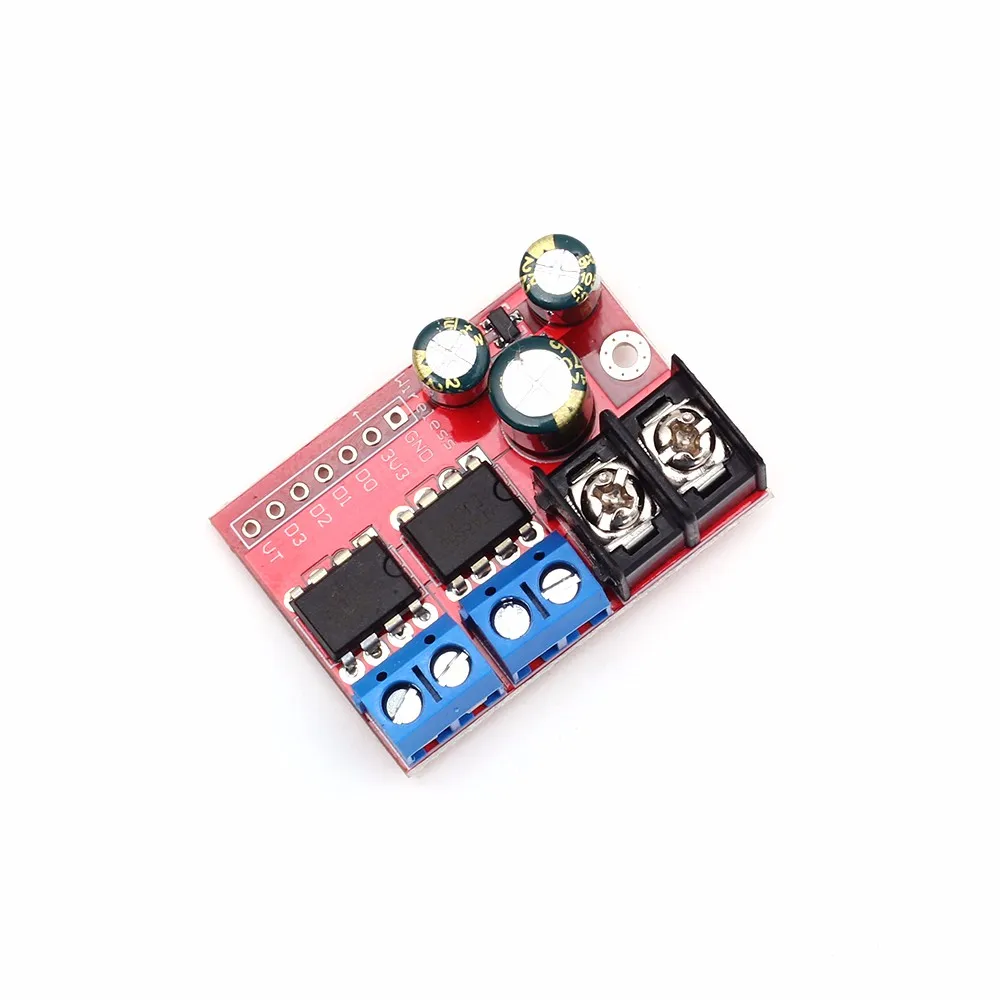

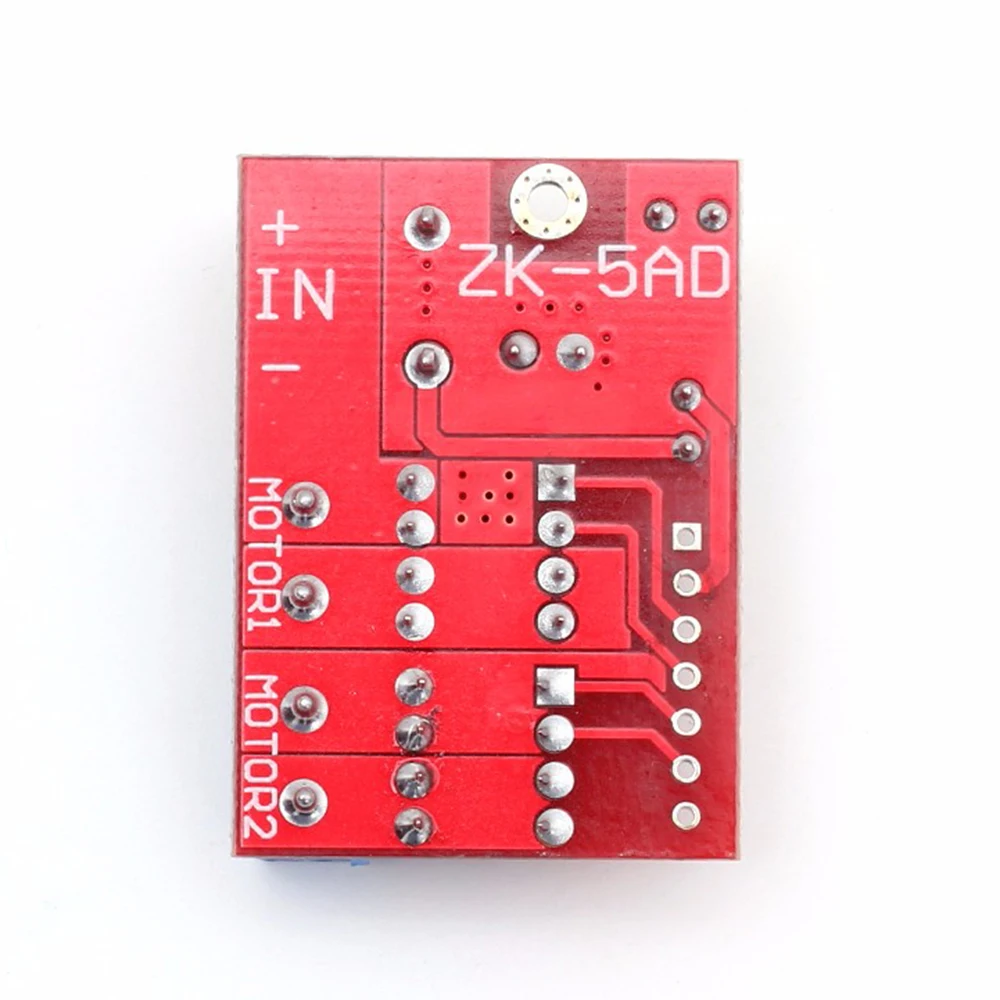

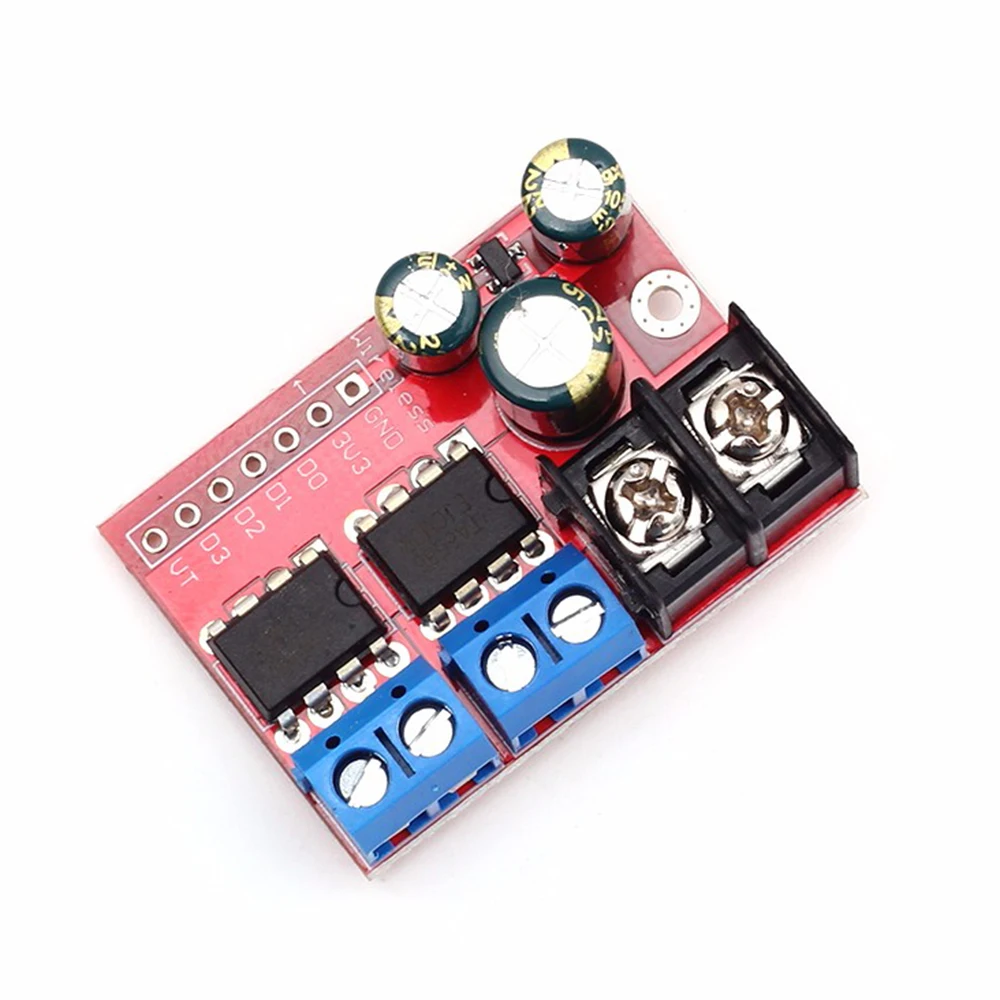

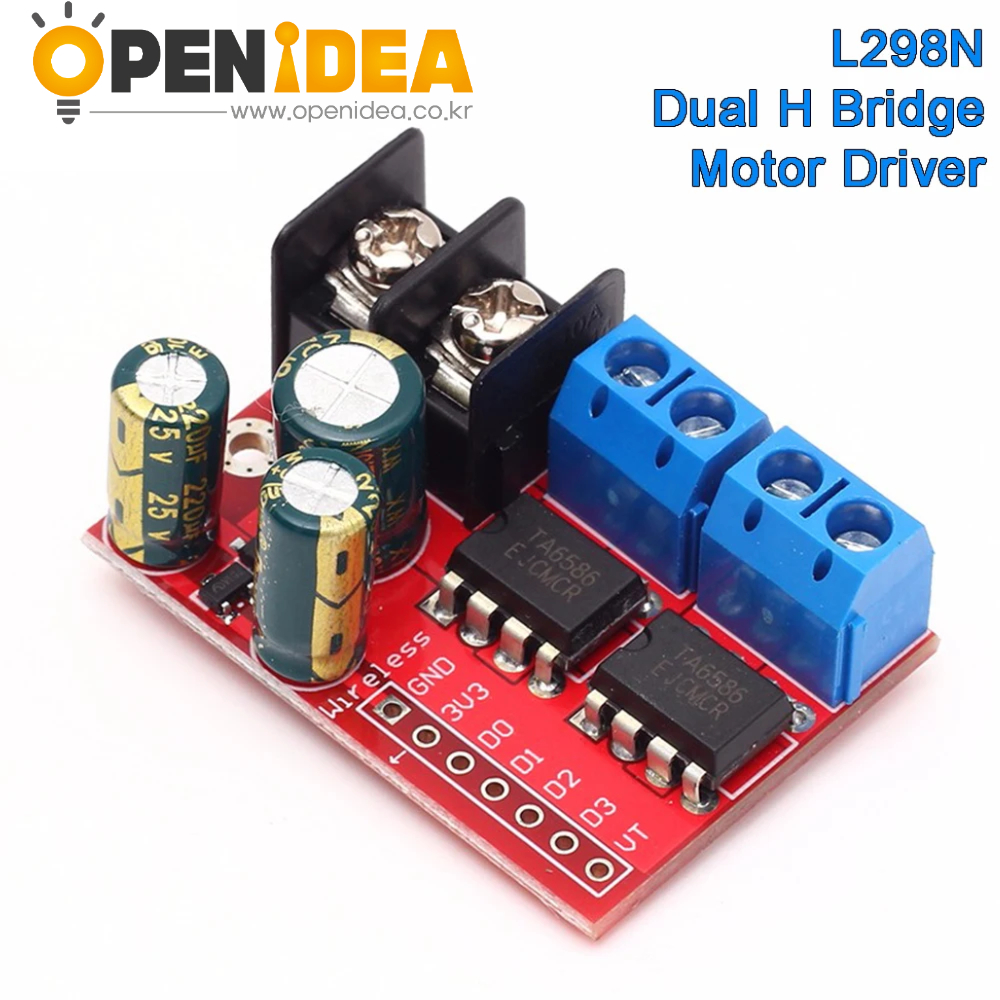

1>. 제품 이름: 5A 듀얼 모터 드라이브 모듈

2>. 제품 번호: ZK-5AD

3>. 작동 전압: DC 3.0V-14V

4>. 입력 신호 전압: DC 2.2V-6.0V

5>. 드라이브 전류: 5A

6>. 대기 전류: 10uA

7>. 작동 온도 범위:-20 ~ 85 ℃

8>. 작업 습도 범위: 0%-95% RH

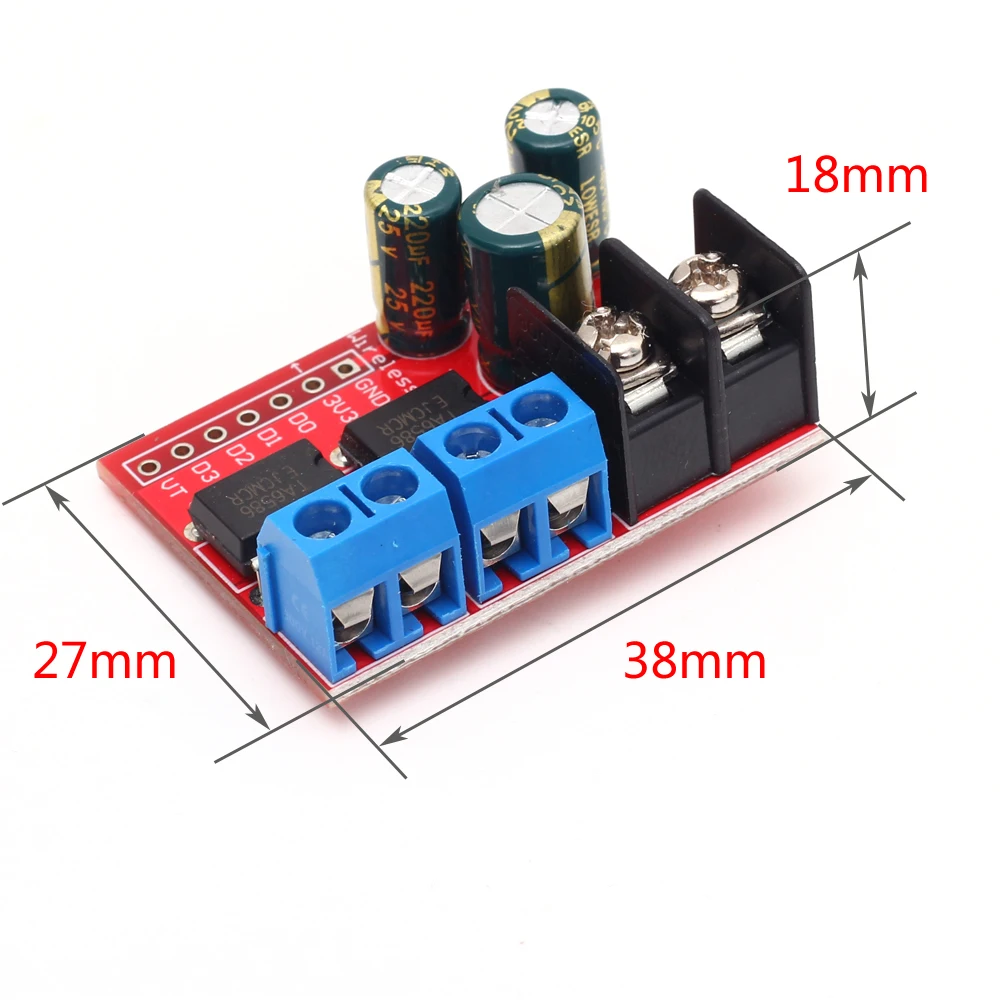

9>. 크기: 38*27*18mm

10>. 장착 구멍 직경: 2mm

4. 종래의 제어 방법

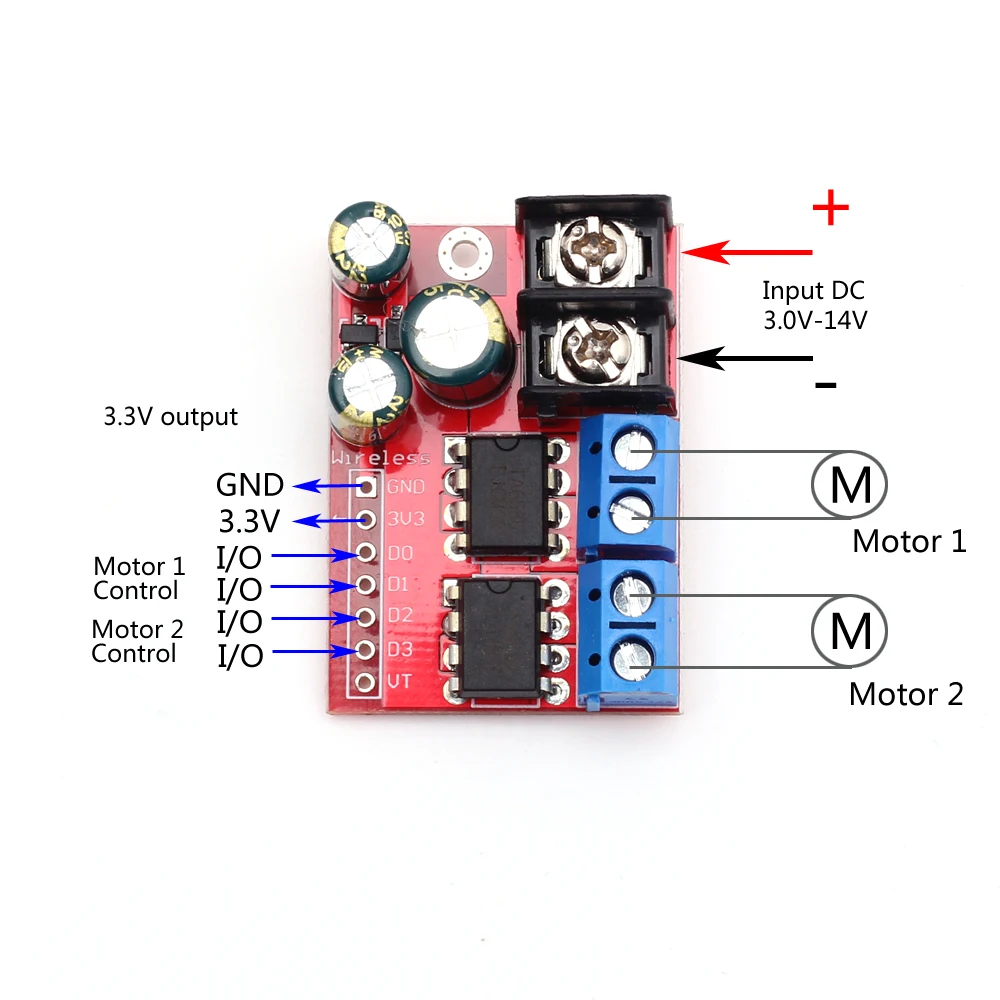

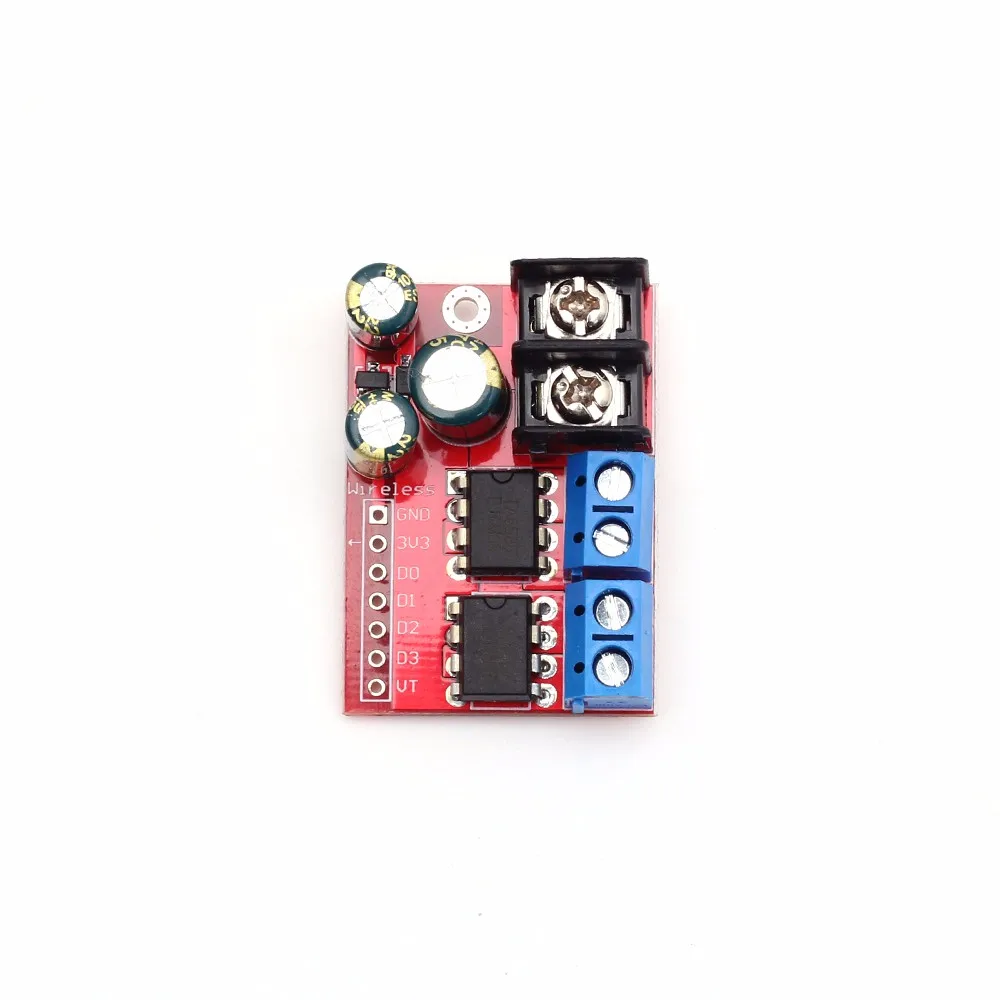

1>. 모듈은 2 개의 DC 모터를 별도로 제어 할 수 있습니다.

2>.D0 및 D1 제어 모터 1;

3>.D2 및 D3 제어 모터 2;

4>. 하이 레벨 신호는 DC 2.2V-6.0 V입니다.

5>. 낮은 레벨 신호는 DC 0.0V-0.7 V입니다.

6>.D0 ~ D3 는 MCU 및 기타 신호 소스로부터 제어 신호를 수신 할 수 있습니다.

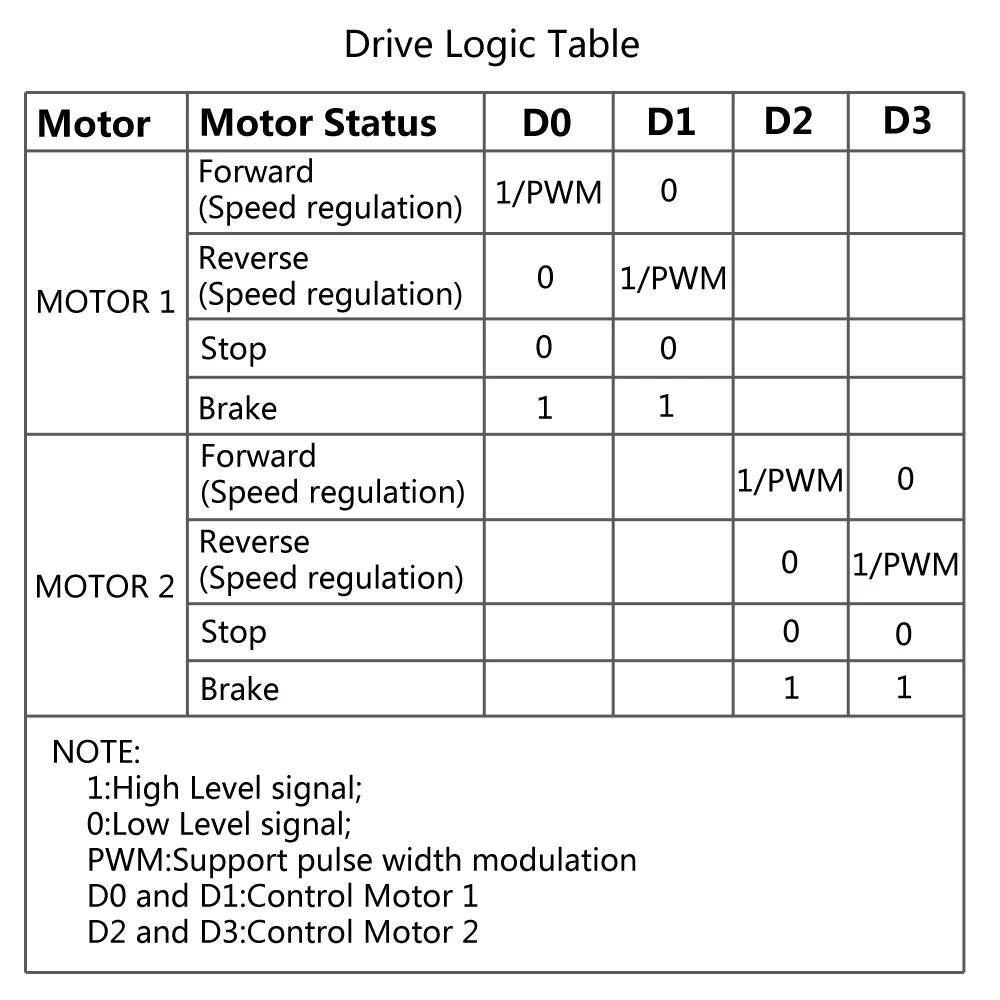

7>. 설명 그림에 다음과 같이 표시된 드라이브 논리 테이블로 논리를 제어합니다.

5. 원격 제어 모드 (원격 콘트로는 포함하지 않음엘러):

1>. 433MHz 무선 원격 제어 스위치 모듈로 제어 할 수 있습니다. 사용자는 433MHz 수신기의 출력을 모터 드라이브 모듈의 입력 인터페이스로 연결할 수 있습니다. 그러나 433MHz 무선 원격 제어 스위치 모듈은이 패키지에 포함되어 있지 않습니다! 사용자는 미리 준비하거나 별도로 구매해야합니다.

2>. 제어 모터의 경우 통신 거리는 약 20 ~ 30 미터입니다. 모터의 간섭으로 인해.

3>. 인칭 모드: 버튼을 누르면 모터가 회전하고 버튼을 놓으면 회전이 중지됩니다. 두 모터의 작업 상태는 서로 독립적입니다.

4>. 자동 잠금 모드: 버튼을 누르면 모터가 회전하고 버튼을 다시 누르면 회전이 중지됩니다. 두 모터의 작동 상태는 서로 독립적입니다.

5>. 연동 모드: 모터 2 가 작동 중일 때 모터 1 이 정지하고 모터 1 이 작동 중일 때 모터 2 가 정지합니다. 두 모터의 작동 상태는 독립적이지 않습니다.

6>. 모터의 회전 방향을 변경할 때 모터가 완전히 멈출 때까지 기다리십시오. 그렇지 않으면 과도한 전류로 인해 모듈이 손상됩니다.

7>. 자세한 내용은 433MHz 무선 원격 제어 스위치 모듈에 대한 데이터 시트를 참조하십시오.

6. 참고:

1>. 모터의 회전 방향을 변경할 때 모터가 완전히 멈출 때까지 기다리십시오. 그렇지 않으면 과도한 전류로 인해 모듈이 손상됩니다.

2>. 단락하지 마십시오.

3>. 역 연결 보호는 지원되지 않습니다.

4>.433MHz 무선 원격 제어 스위치 모듈은이 패키지에 포함되어 있지 않습니다! 사용자는 미리 준비하거나 별도로 구매해야합니다.

7. 신청:

1>. 무선 원격 제어 자동차;

2>. 선박 모델;

3>. 모델 비행기;

4>. 무선 온도 및 습도 감지;

5>. 지능형 데이터 수집;

6>. 모터 드라이브.
