Red 7-segment clock display - 1.2" digit height

4.0 0리뷰
13,680 원
구매혜택:         적립 마일리지 : +13원 (상품 : 13원)
자체상품코드:  ADF-1264
브랜드:      ADAFRUIT
수량:
총 상품금액(VAT 포함):   13,680원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
구매 불가
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

DESCRIPTION

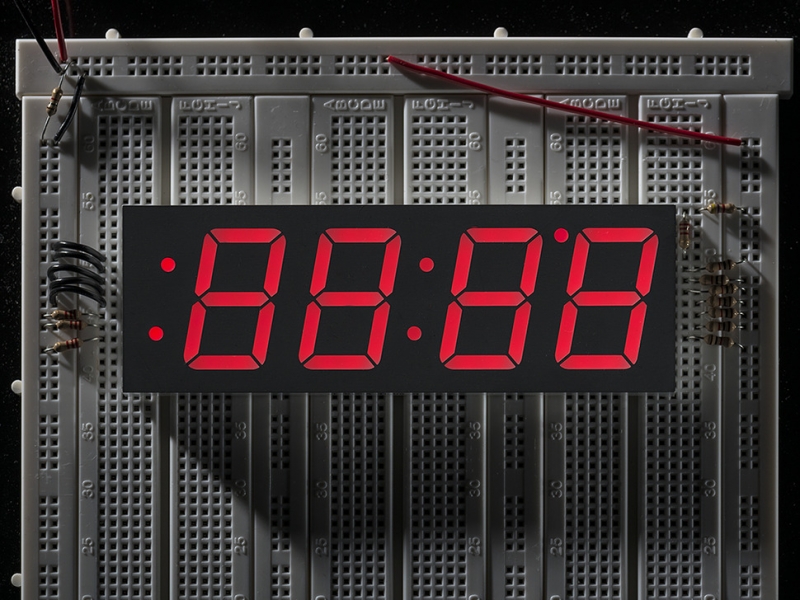

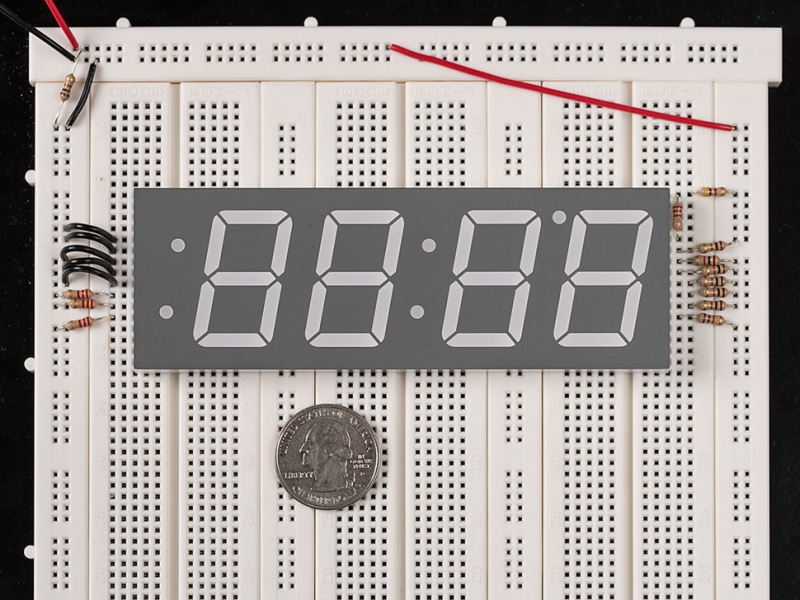

I like big seven-segment displays and I cannot lie! Design a clock, timer or counter into your next project using our pretty, candy-bar sized 4-digit seven-segment display. These bright crisp displays are good for adding numeric output. Besides the four 7-segments there is a top right dot (perhaps useful as a degrees symbol) and two sets of colon-dots (good for time-based projects).

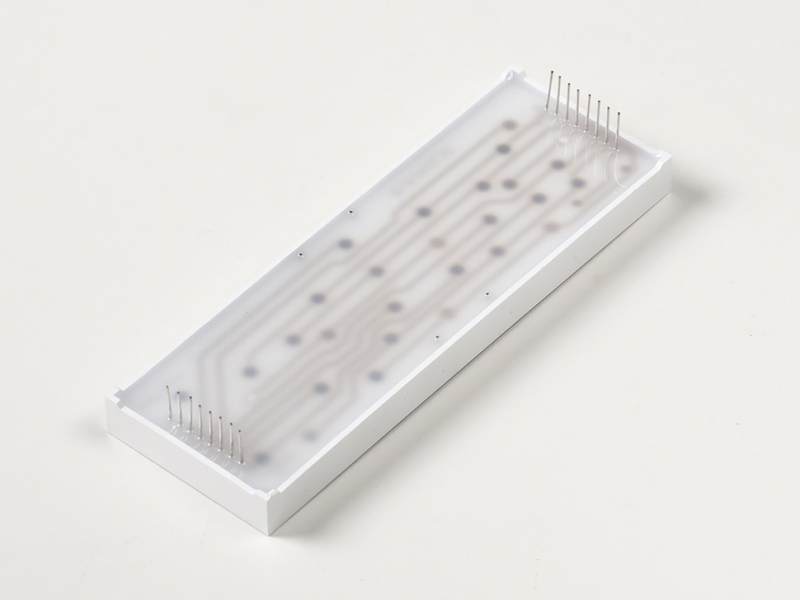

These are 38mcd bright per segment. Each segment is made of two LEDs in series for even coloring (check the datasheet for a diagram). You can drive these with less current to get the same brightness to save power, or crank them up to 20mA and have them at their brightest.

These displays are multiplexed, common-cathode. What that means it that you can use a 74HC595 or just 8 microcontroller pins if you can spare them to control the 8 anodes (7-seg + decimal) at about ~15mA each, and then connect NPN transistors or a TPIC6B595 to the cathodes to sink the 8*20mA = ~120mA maximum per digit.

We strongly recommend getting our backpack version, which comes with an LED driver on the back. This version is just the raw display, and requires a lot more work to get running!

These come in a bright red color, we also have many other sizes and colors!



TECHNICAL DETAILS

  • This is a Common Cathode LED display
  • Dimensions: 120mm x 41mm
  • Datasheet
  • Weight: 50.8g
    RoHS 2 2011 65 EU Compliant
    RoHS 2 2015 863 EU Compliant
