설명

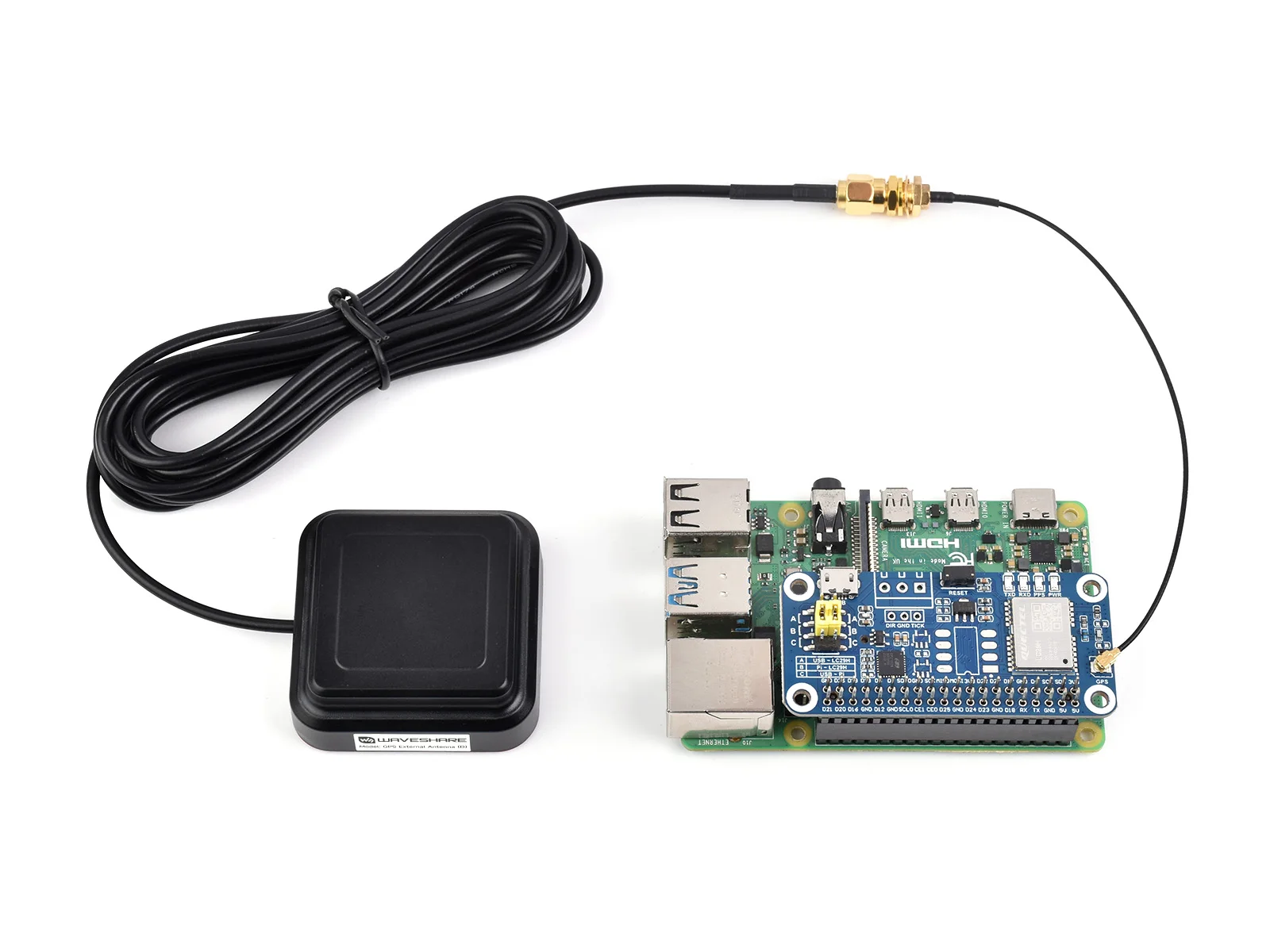

라즈베리 파이용 LC29H 시리즈 듀얼 밴드 GPS 모듈, 듀얼 밴드 L1 + L5 포지셔닝 기술, RTK 기능 옵션, GNSS 확장 보드, GNSS 능동 포지셔닝 안테나 포함

라즈베리 파이 듀얼 밴드 RTK

센티미터 레벨 포지셔닝 GPS 모듈

듀얼 밴드 L1 + L5 | RTK 센티미터 레벨 정확도 | 원시 관측 데이터 출력

기능 한눈에

LC29H 시리즈L1 + L5 이중 주파수 및 다중 GNSS 신호를 추적하여 도시 협곡에서 다중 경로 효과를 줄이고 전력 소비를 줄이면서 위치 정확도를 향상시킬 수 있습니다. LNA 및 SAW 필터가 내장되어 고감도와 강력한 간섭 방지 기능을 제공합니다. 듀얼 밴드 포지셔닝 및 RTK 기술을 채택하여 센티미터 수준의 고정밀 포지셔닝 요구를 충족시킵니다. 실시간 추적 시스템 및 공유 경제 애플리케이션에 이상적이며 드론, 스마트 농장 기계, 공유 이륜차 등과 같은 응용 프로그램 개발에 유용합니다.

표준 라즈베리 파이 40PIN GPIO 확장 헤더, 라즈베리 파이 시리즈 보드, Jetson Nano 지원

L1 + L5 듀얼 밴드 위성 신호의 동시 추적 지원, 도시 협곡의 다중 경로 효과 감소 및 위치 정확도 향상

낮은 전력 소비를 유지하면서 다중 GNSS 시스템 (GPS, BDS, GLONASS, 갈릴레오 및 QZSS) 의 동시 수신 지원

다음 기능을 갖춘 LC29H(AA) GPS 모자:

서비스 영역의 포지셔닝 성능 향상을 위한 포지셔닝 증강 시스템 (WAAS, EGNOS, MSAS 및 GAGAN) 지원

쉬운 기술 지원, 신호가 없을 때 천체 및 연감 데이터와 같은 저장된 정보를 사용하여 위치를 구현하고 위치 및 최초 수정 시간을 개선합니다.

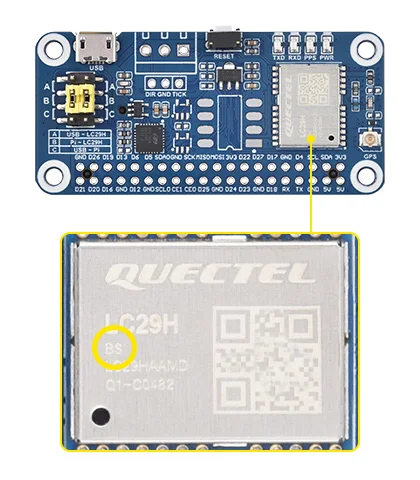

다음과 같은 기능을 갖춘 LC29H(DA) GPS/RTK 모자:

고속 컨버전스 듀얼 밴드 RTK 센티미터 레벨 포지셔닝 지원, 터미널 장치의 고정밀 포지셔닝에 적합

다음 기능을 갖춘 LC29H(BS) GPS/RTK 모자:

RTK 기지국 설정에 적합한 GNSS 원시 관찰 및 보정 데이터 출력 지원

-165dBm 고감도를 실현하고 간섭 방지 성능을 향상시키는 저소음 증폭기 및 음향 표면 필터 내장

다중 주파수 능동 간섭 제거를 지원하여 내비게이션 정확도를 보장하기 위해 협대역 신호 (WiFi/2/3/4/5G) 간섭을 효과적으로 억제 또는 제거

A-GNSS (보조 GNSS) 지원, 전원을 5 초로 켤 때 콜드 스타트로 최초 수정 (TTFF) 하는 시간 단축

다양한 모듈 기능을 설정하기 쉬운 QGNSS 소프트웨어 지원

온보드 배터리 홀더, ML1220 충전식 셀 지원, 하루살림 정보 및 핫 스타트 유지

모듈 작동 상태를위한 온보드 4 LED 표시기

온라인 개발 리소스 및 매뉴얼 제공 (라즈베리 파이/젯슨 나노에 대한 파이썬 예제)

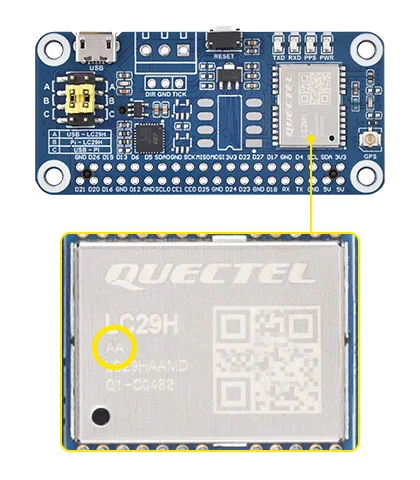

버전 옵션

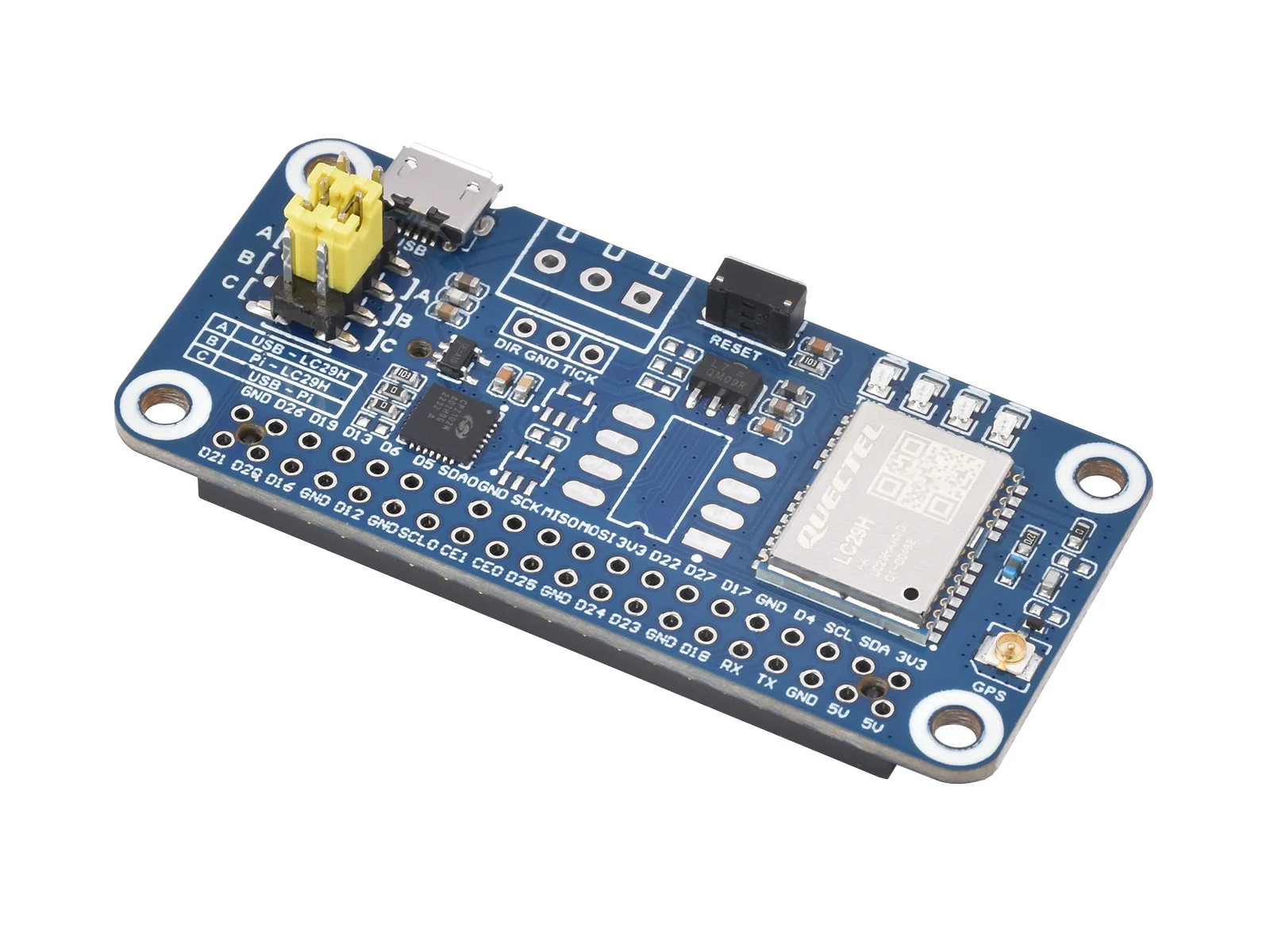

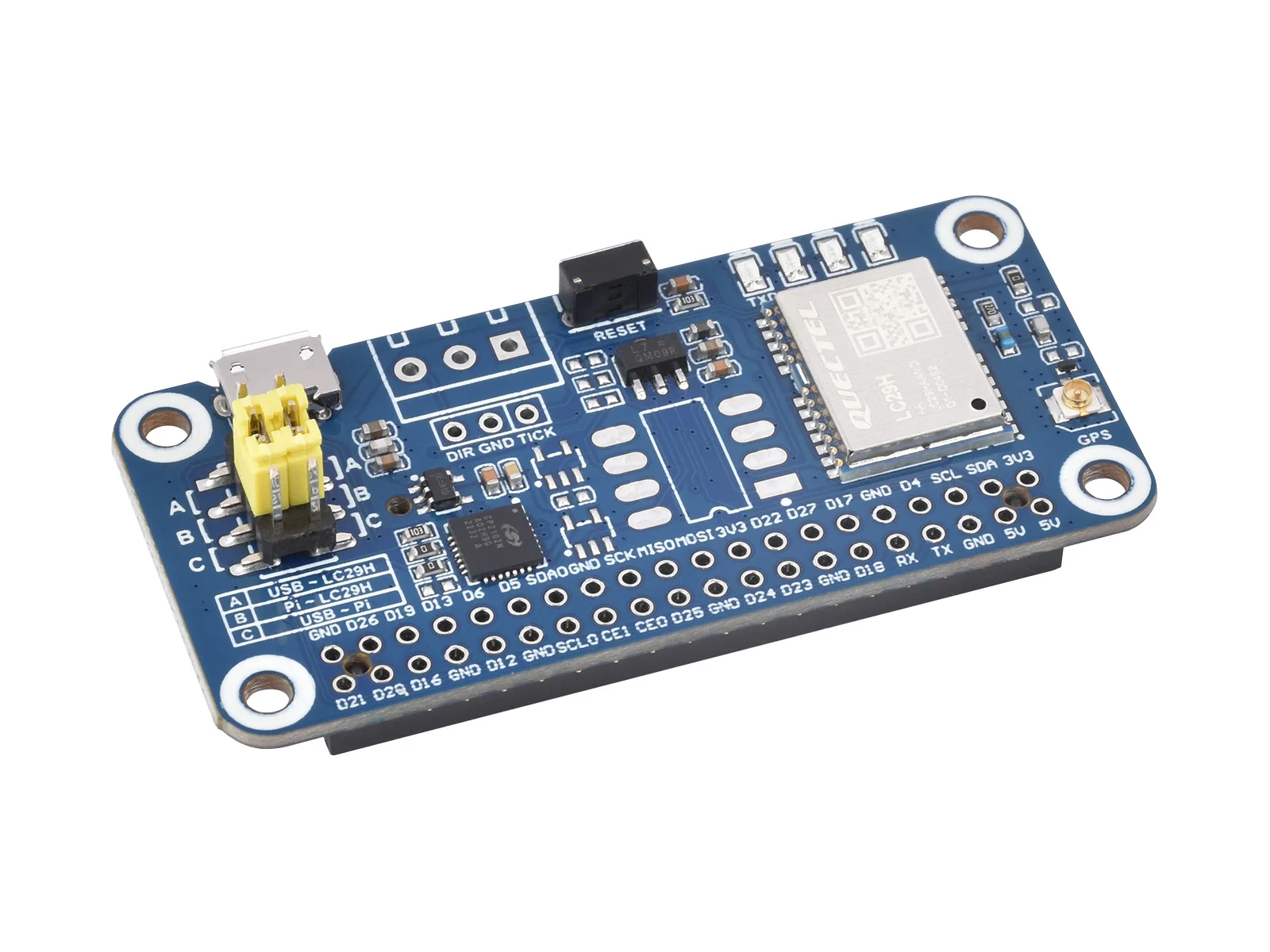

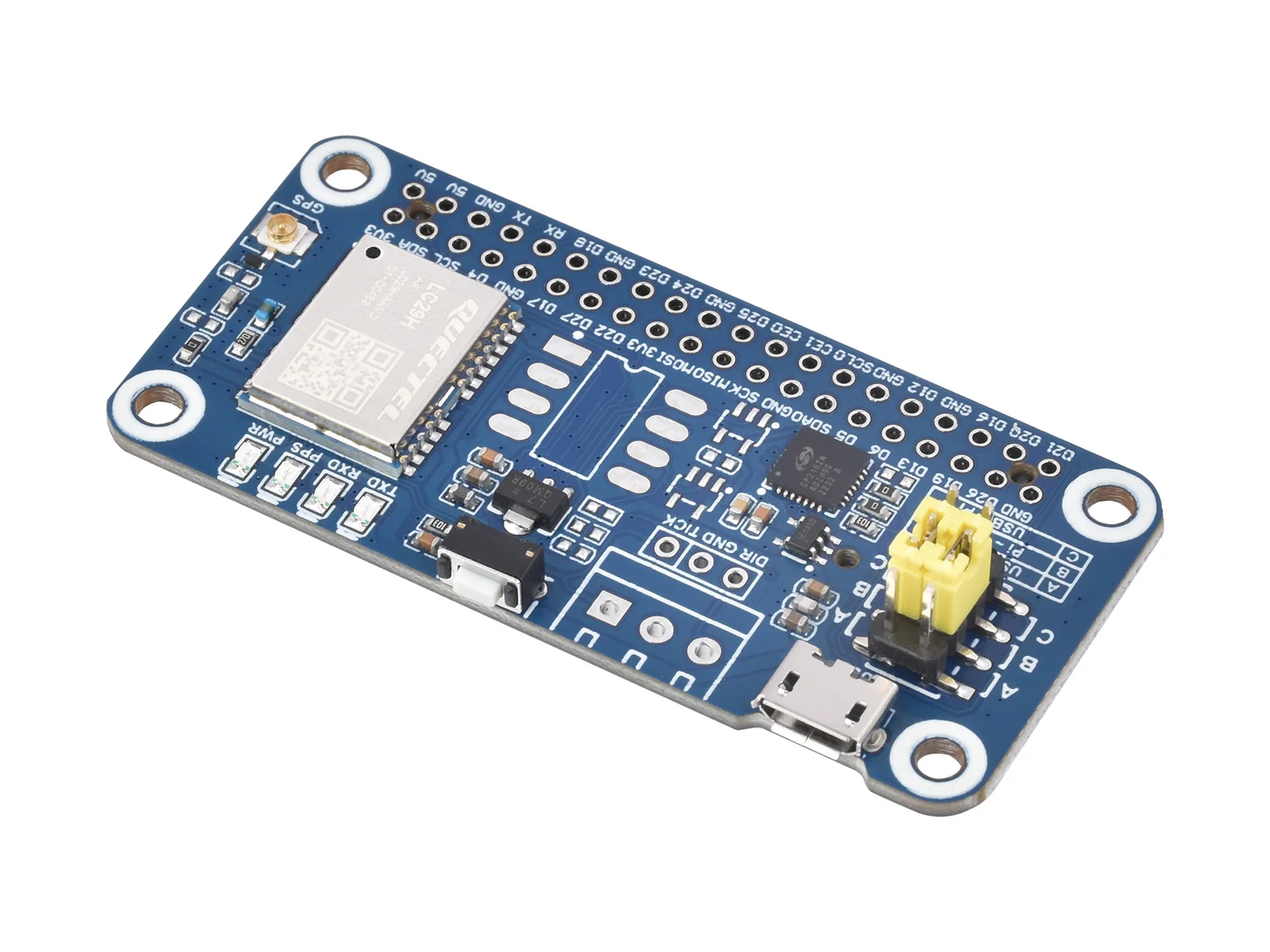

사양

표준 라즈베리 파이 40PIN GPIO

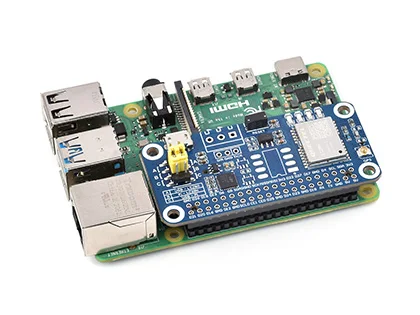

라즈베리 파이 시리즈 보드와 호환 가능

라즈베리 파이 제로 작업

LC29H 모듈

RT9166A-28PXL

5V 에서 2.8V LDO 칩

CP2102N

UART 칩에 USB

라즈베리 파이 40PIN GPIO 헤더

라즈베리 파이와 연결하기위한

UART 선택 점퍼

A: USB를 통해 UART로 LC29H 제어

B: 라즈베리 파이를 통해 LC29H 제어

C: UART에 USB를 통해 라즈베리 파이에 액세스

IPEX 1 커넥터

LC29H 모듈 안테나 커넥터

마이크로 USB 인터페이스

RT9193-33PB

5V 에서 3.3V LDO 칩

재설정 버튼

LC29H 모듈 재설정

상태 표시기

PWR: 전원 표시기

RXD/TXD: UART 트랜시버 표시기

조달청: GPS 상태 표시기

NDC7002N

I2C 전압 번역기

ML1220 배터리 홀더

Ephemeris 정보 및 핫 스타트 유지를 위해 ML1220 충전식 셀 지원

핀아웃 정의

무게: 0.126 kg

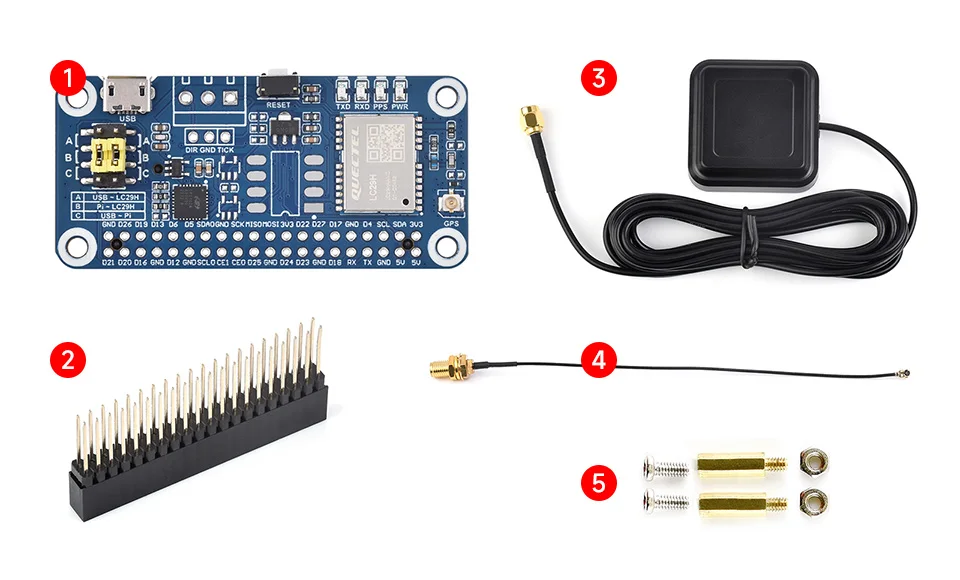

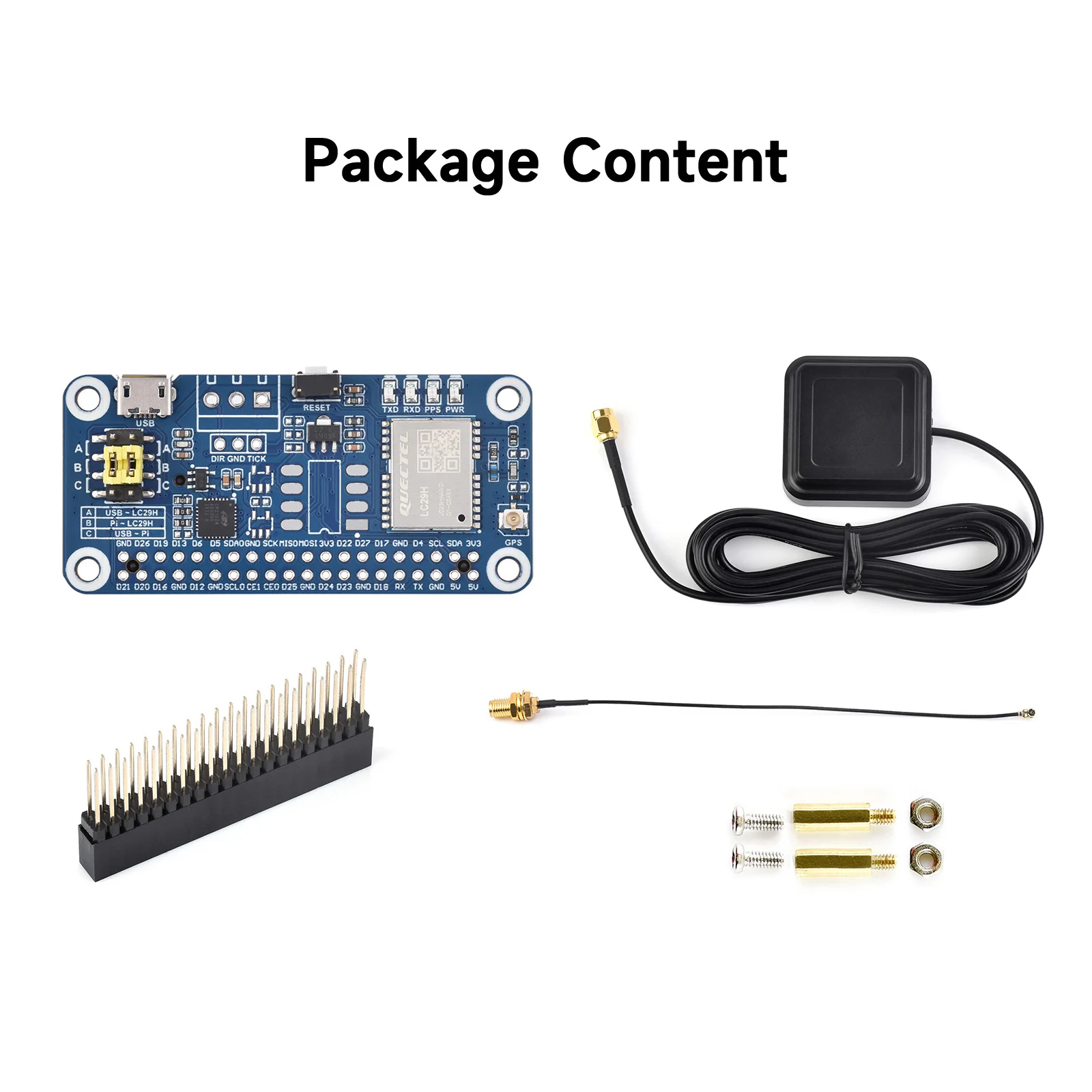

옵션 LC29H GPS 모자 x1

2x20PIN 여성 헤더 x1

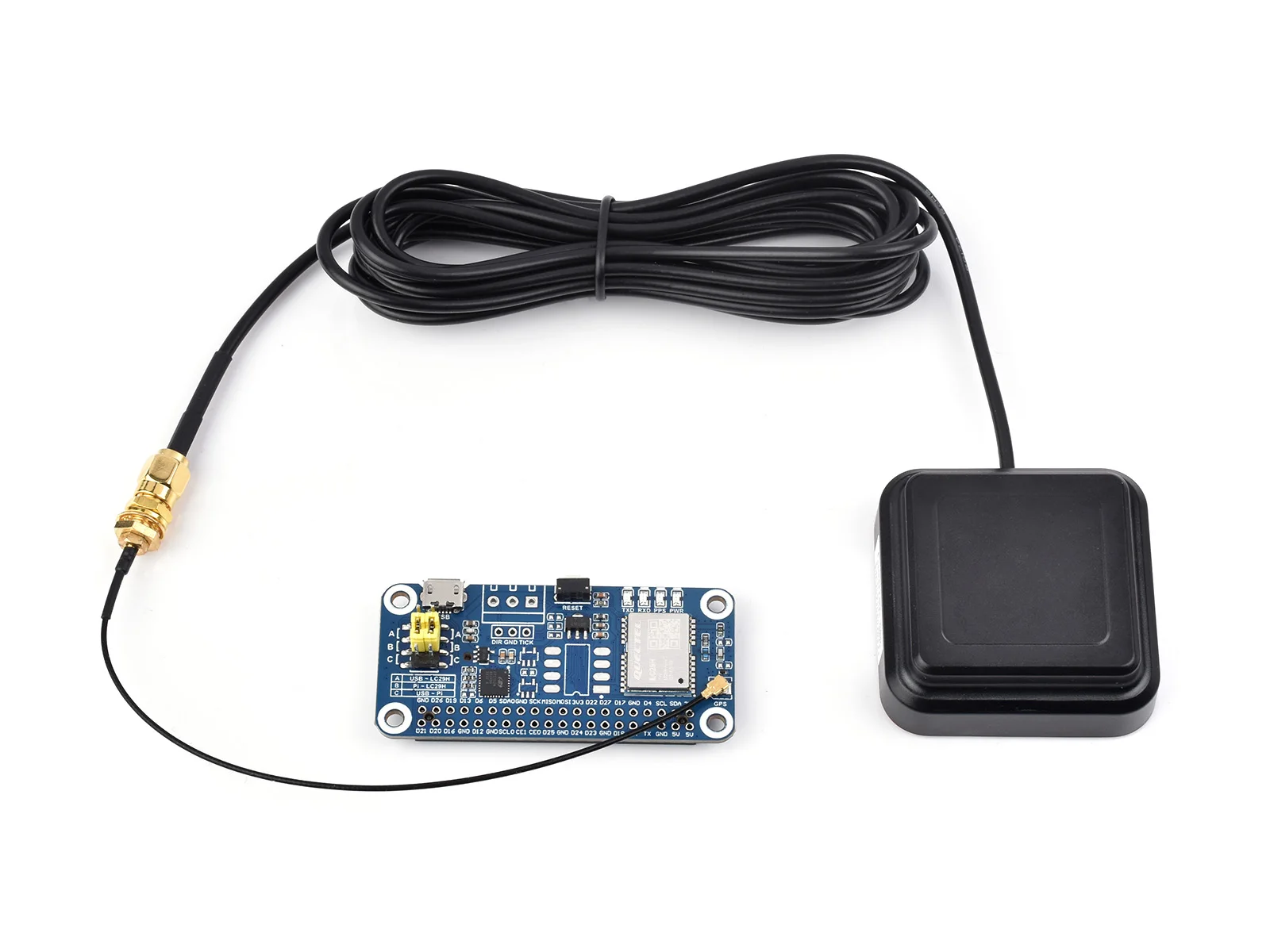

GPS 외부 안테나 (D) x1

IPEX 1 에서 SMA 케이블 ~ 17cm x1

나사 팩 x1
