설명


TTL UART to CAN 미니 모듈, TTL 및 CAN 변환 프로토콜을 사용하여 양방향 송수신, 다중 작동 모드 지원

TTL UART to CAN 미니 모듈

컴팩트 사이즈 | 쉬운 통합 | 저전력 소비

기능 한눈에

WS-TTL-CAN 는 작고 통합하기 쉬운 TTL UART to CAN 모듈이며, TTL 및 CAN 변환 프로토콜을 사용하여 온보드 고성능 MCU로 간단한 구성을 통해 UART to CAN을 쉽게 달성 할 수 있습니다.

소형, 저전력, 통합이 쉬운 온보드 고성능 MCU 및 CAN 트랜시버 칩

TTL 및 CAN 변환 프로토콜 알고리즘을 내장하여 간단한 구성을 통해 TTL과 CAN 간 데이터 변환 통신 지원

TTL 인터페이스에서 3.3V 작동 전압을 지원하고 CAN 인터페이스에서 CAN 2.0A (표준 프레임) 및 CAN 2.0B (확장 프레임) 를 모두 지원합니다.

구성 가능한 필터 14 세트를 지원하며 구성을 통해 특정 범위 및 유형의 CAN 버스 데이터 만 수신 할 수 있습니다

투명 변환, 식별자 변환으로 투명, 형식 변환 및 Modbus RTU 프로토콜 변환의 4 가지 작동 모드 지원

오프라인 감지 및 자동 복구 기능 지원

UART 통신 baudraate: 1200bps ~ 460800bps

CAN 통신 baudraate: 10kbps ~ 1000kbps, 구성 가능

데이터 손실을 방지하기 위해 전송 데이터를 버퍼링하는 최대 1000 프레임

고속 변환을 지원하며 CAN 전송 속도는 UART가 115200bps 이고 CAN이 250kbps (이론적 인 최대 1309 에 근접한) 로 초당 최대 1270 확장 프레임에 도달 할 수 있습니다. UART가 460800bps 이고 CAN이 1000kbps 인 경우 초당 5000 확장 프레임을 초과 할 수 있습니다.

TTL을 통한 장치 펌웨어 업그레이드 지원, 펌웨어 업데이트 및 기능 맞춤화에 더욱 편리함

사양

파워3.3V @ 40mA
MCU32 비트 고성능 프로세서
캔 포트CAN2.0A (표준 프레임) 및 CAN 2.0B (확장 프레임) 지원
ESD 보호 및 서지 방지 보호, 우수한 EMC 성능
바우 레이트: 10kbps ~ 1000kbps
TTL 포트3.3V 작동 전압
바우 레이트: 1200bps ~ 460800bps
통신 표시기온보드 작동 표시기, 예약된 RUN, COM 및 CAN 표시기 신호 핀
기타온보드 재설정/공장 설정 핀으로 복원
작업 온도-40~85℃
가습 범위5 ~ 95% 상대 습도


기본 기능

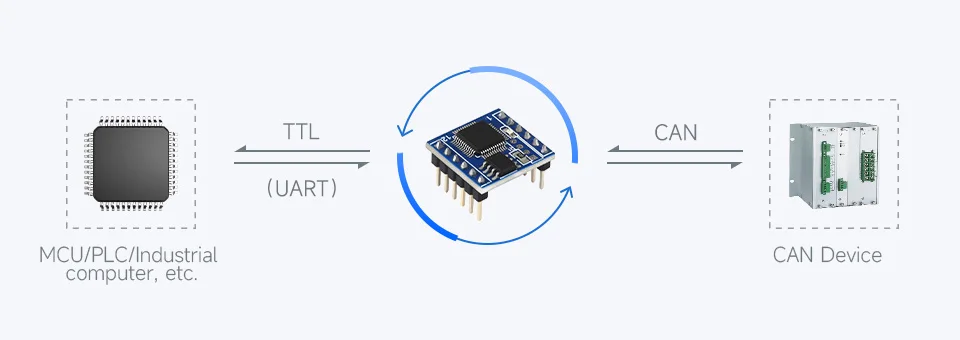

TTL UART와 CAN 인터페이스 간 양방향 데이터 전송 달성

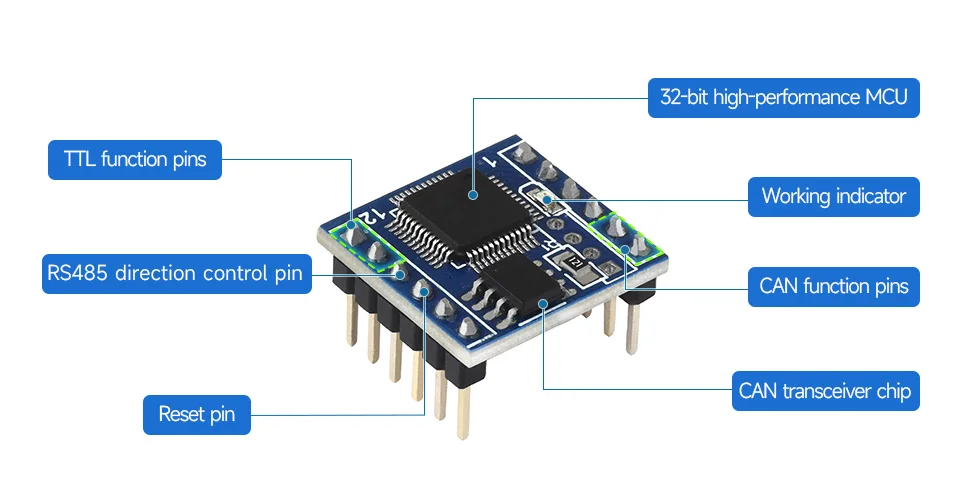

온보드 리소스

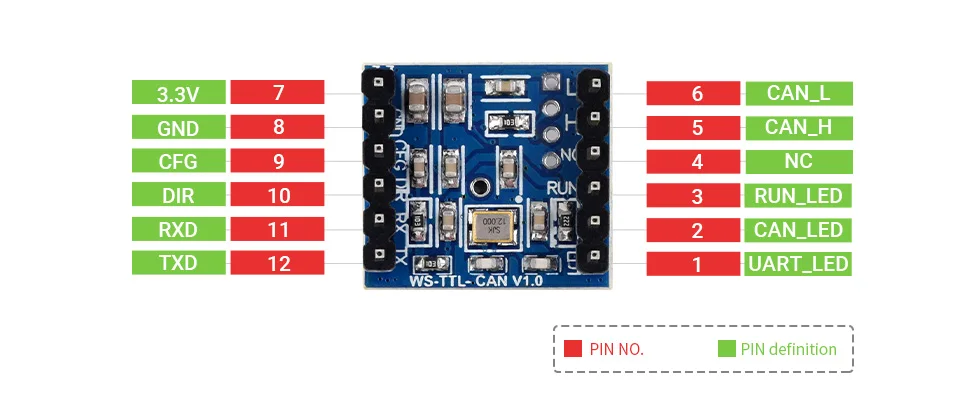

핀 정의

아니요.PIN 정의설명
1UART_LEDTTL 통신 표시기 신호 핀, 데이터가 없는 경우 높은 수준, 데이터 전송에 대한 낮은 수준
2CAN_LEDCAN 통신 표시기 신호 핀, 데이터가 없는 경우 높은 수준, 데이터 전송에 대한 낮은 수준
3RUN_LED시스템 실행 표시기 신호 핀, 높음 및 낮음 레벨 (약. 1Hz) 시스템이 정상적으로 작동 할 때; CAN 버스가 비정상일 때 높은 레벨 출력
4NC예약 된 핀, 연결되지 않음
5CAN_HCAN 차동 양극, 내장 120Ω 저항
6CAN_LCAN 차동 음극, 내장 120Ω 저항
73.3V전원 입력, 3.3V @ 40mA
8GND그라운드
9CFG공장 설정으로 재설정/복원, 재설정하는 경우 5 초 이내에 낮게 당기거나 공장 설정을 복원하는 경우 5 초 이상
10디르RS485 방향 제어
11RXDTTL RX
12TXDTTL TX

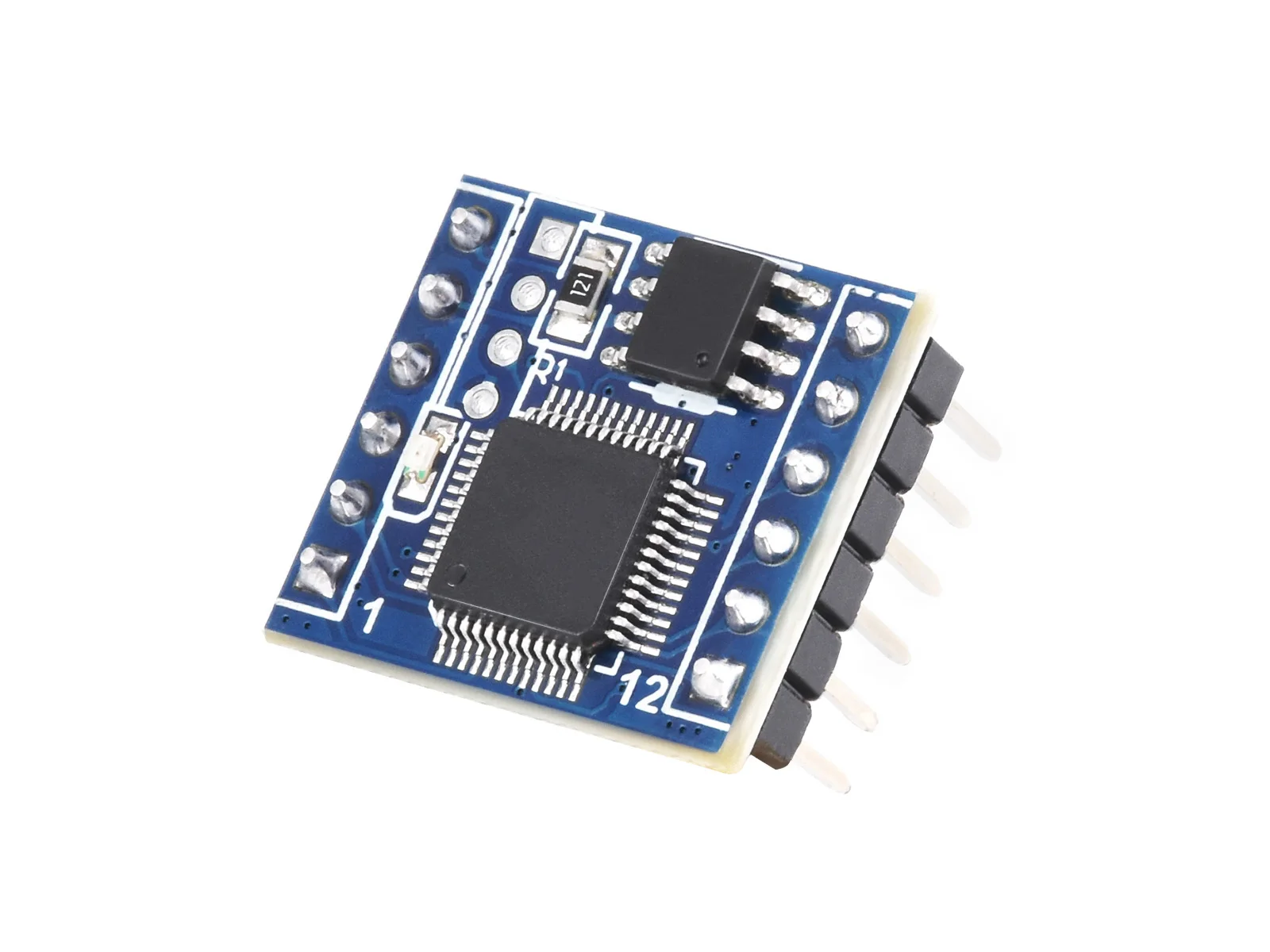

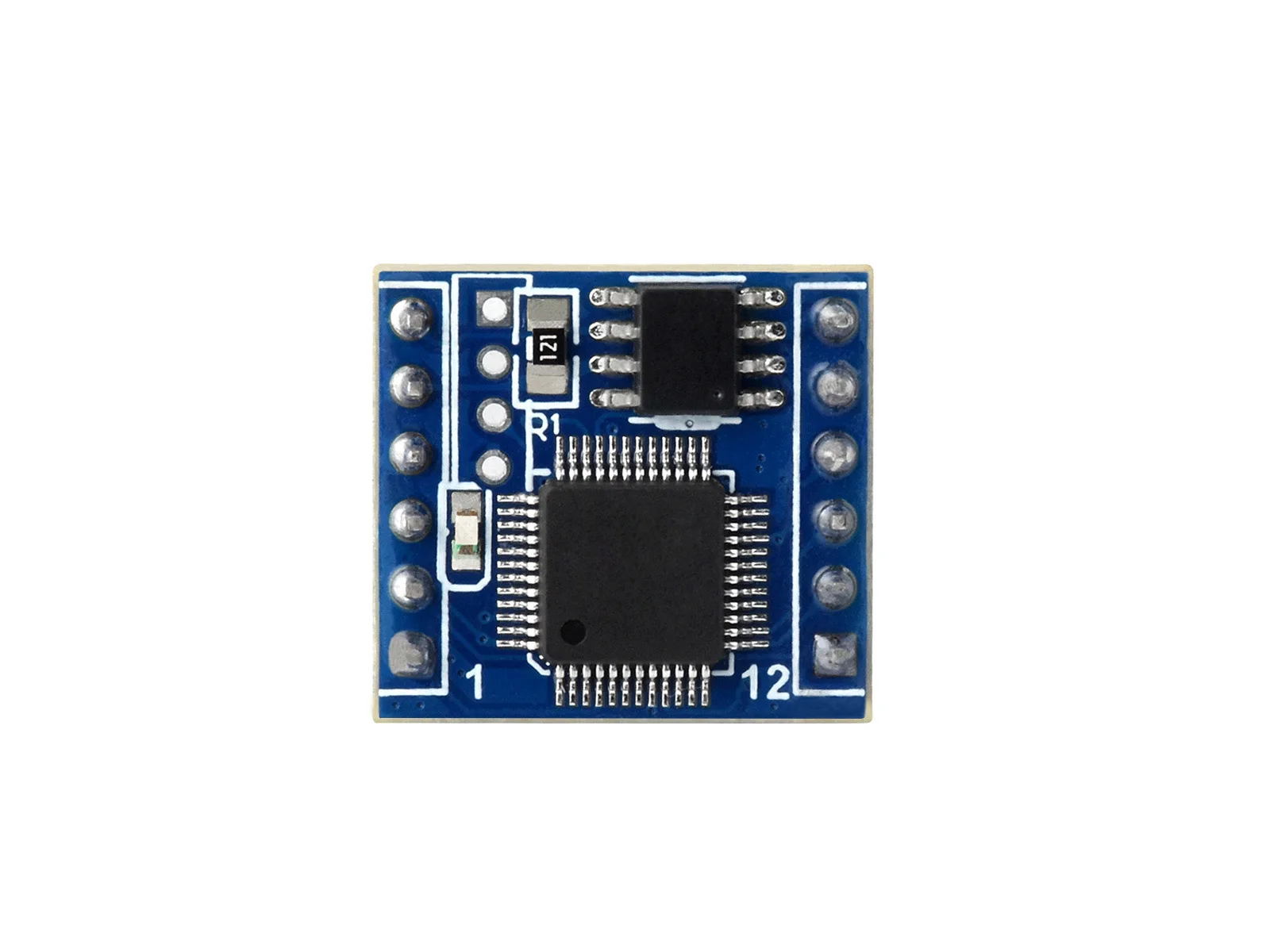

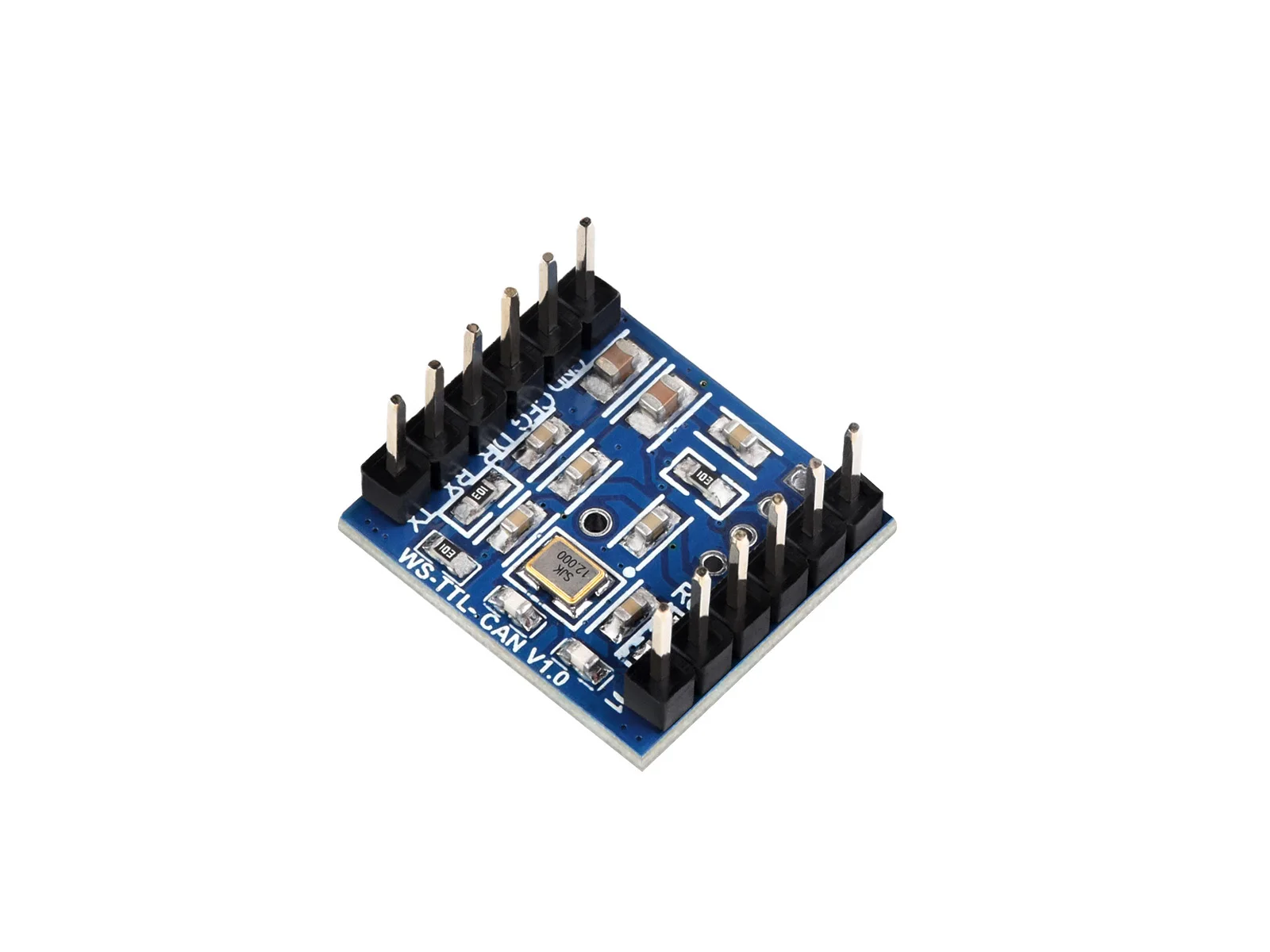

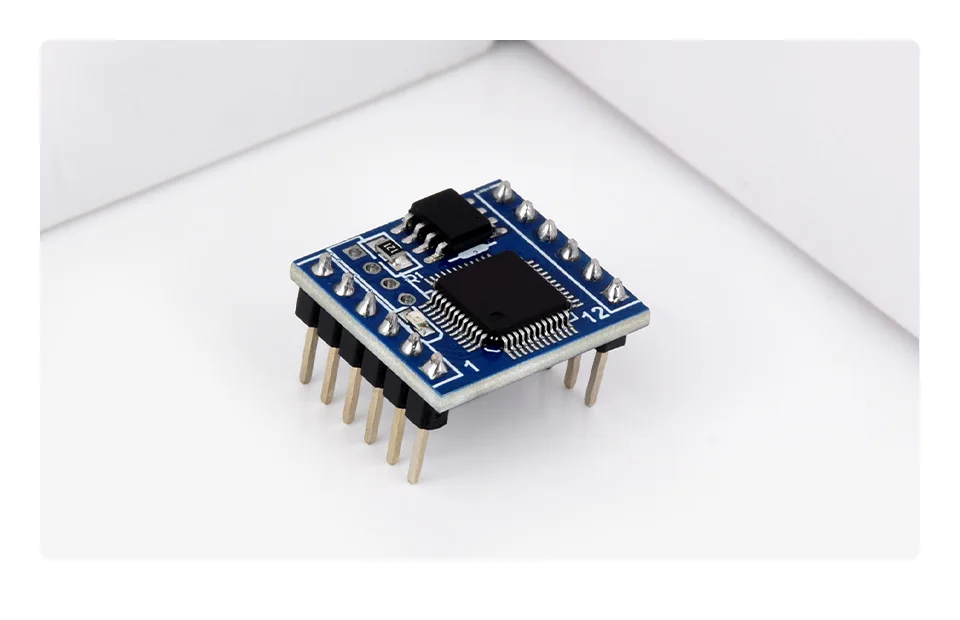

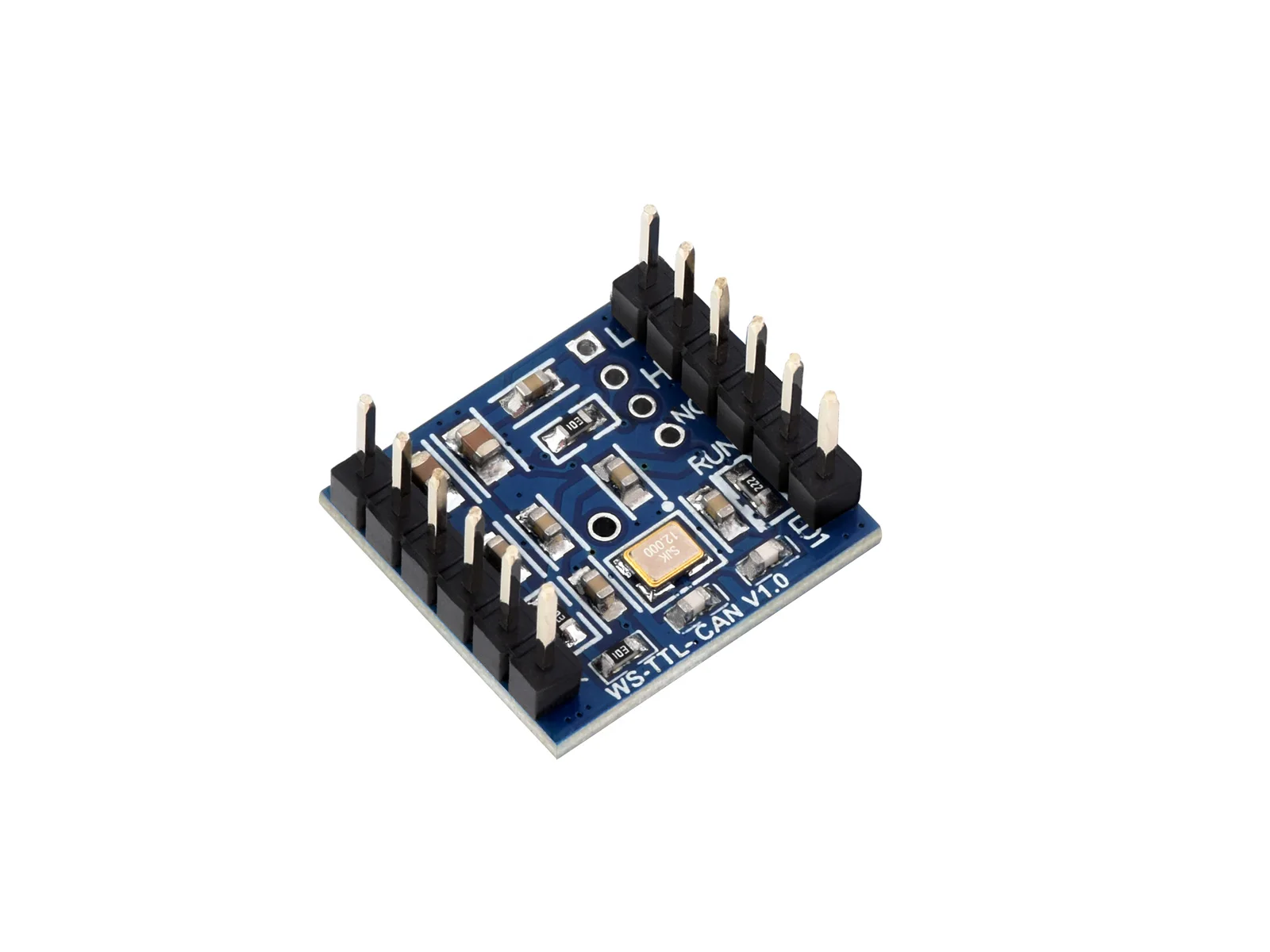

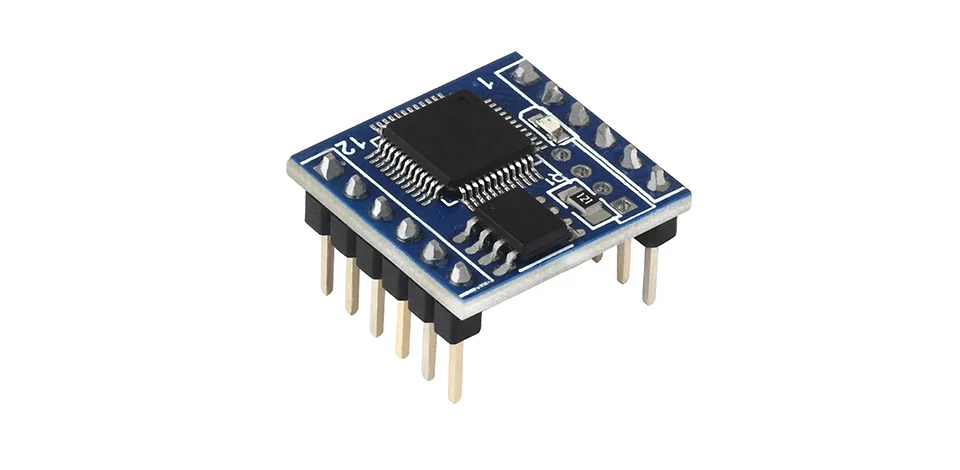

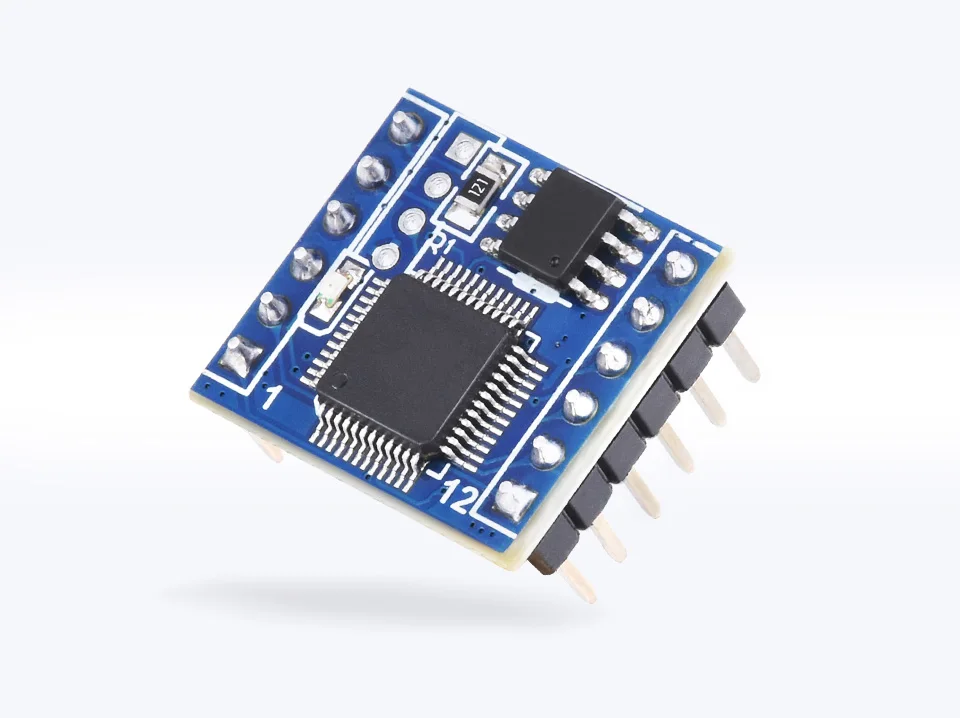

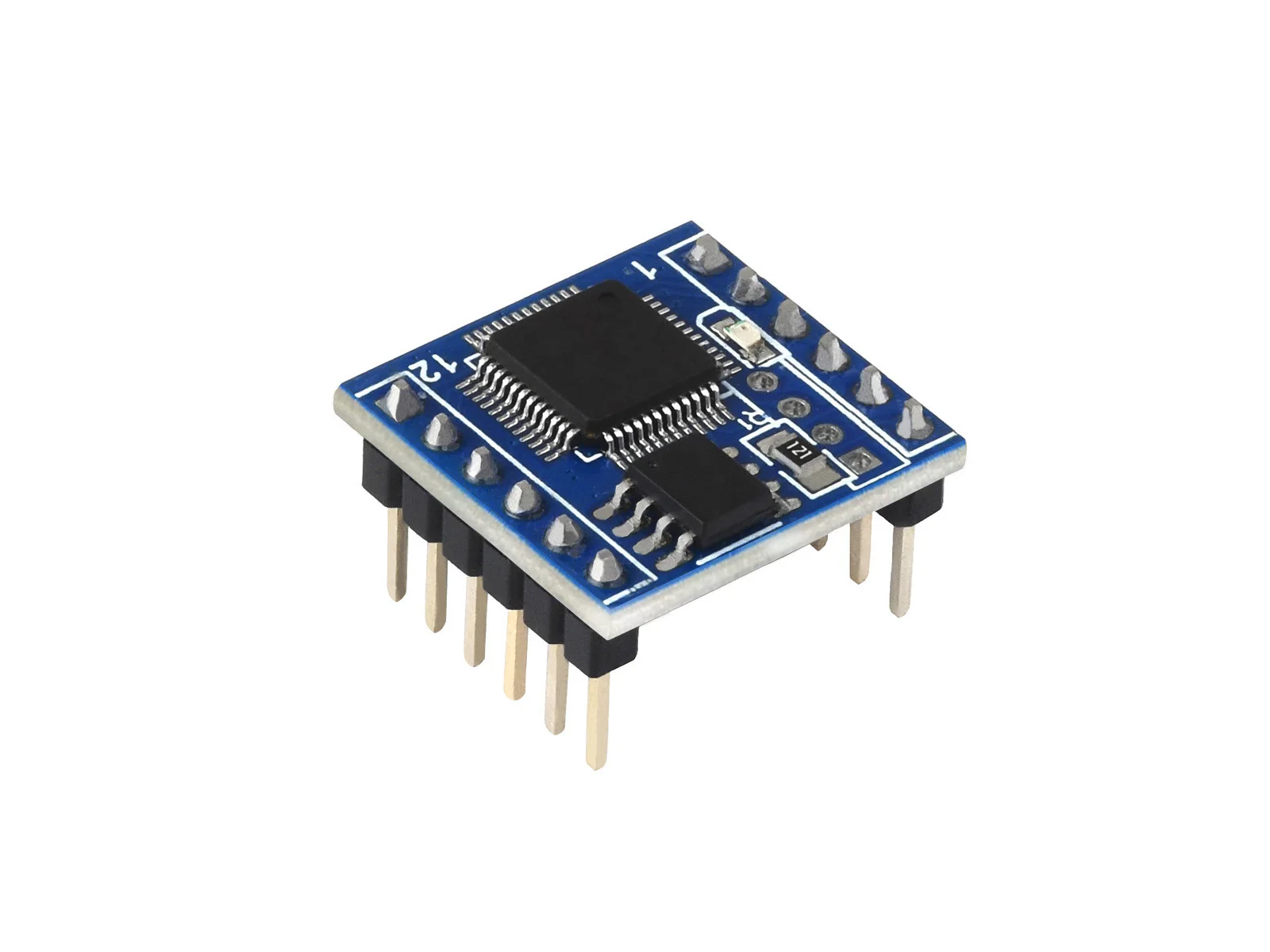

제품 쇼

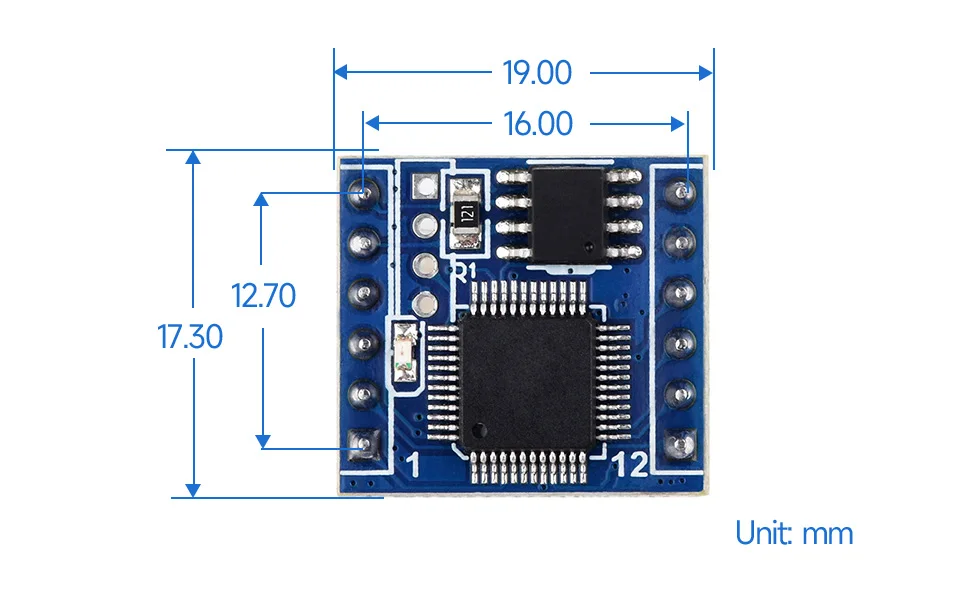

치수 개요



무게: 0.002 kg

WS-TTL-CAN x1
