기능 소개

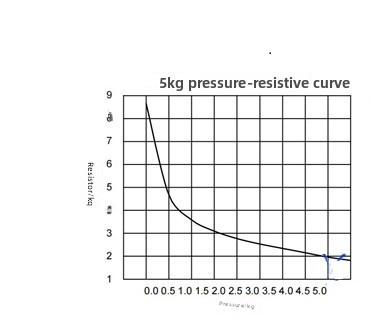

모듈 원리: BM01 박막 압력 센서는 모든 접촉면의 압력을 정적 및 동적으로 측정할 수 있습니다. 박막 압력 센서는 센서 감응 영역에 가해지는 압력을 저항 신호로 변환한 후, 힘-저항의 교정 관계 곡선에 따라 외부에서 가해지는 압력 변화 정보를 얻습니다. 압력이 커질수록 센서가 출력하는 저항은 작아집니다. 압저항식 저항형 박막 압력 센서는 회로에서 압감 저항으로 등가됩니다. 압력 센서에 외부 하중이 가해지지 않을 때 회로는 고저항 상태입니다. 외부 압력이 센서에 가해지면 회로의 저항이 따라 감소합니다. 압력과 저항은 반비례 관계이며, 압력과 전도도는 선형 관계를 나타내므로 전도도 변화를 통해 압력 변화를 역추적할 수 있습니다.

작동 전압: DC 5.0V

아날로그 출력: 아날로그 전압 (0-4V) 5V 공급

디지털 출력: 압력 없을 때 저레벨 출력, 임계값 이상일 때 고레벨 출력

최대 중량: 5KG

적용 분야: 단일 칩 박막 압력 감지, 달리기 보폭 감지, 압착 압력, 압력 스위치 등

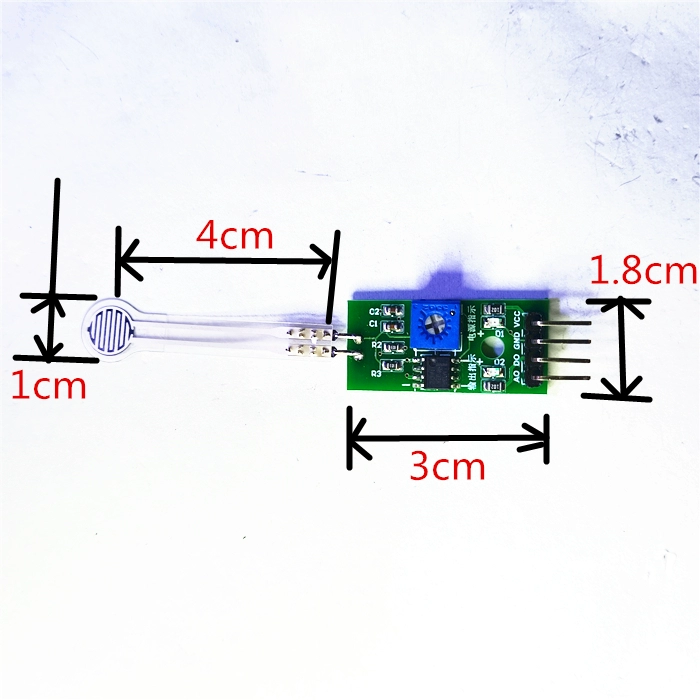

외형 크기: 30x18x1.6mm

배송 품목: BM01 박막 압력 센서 모듈 *1

연결 방법:

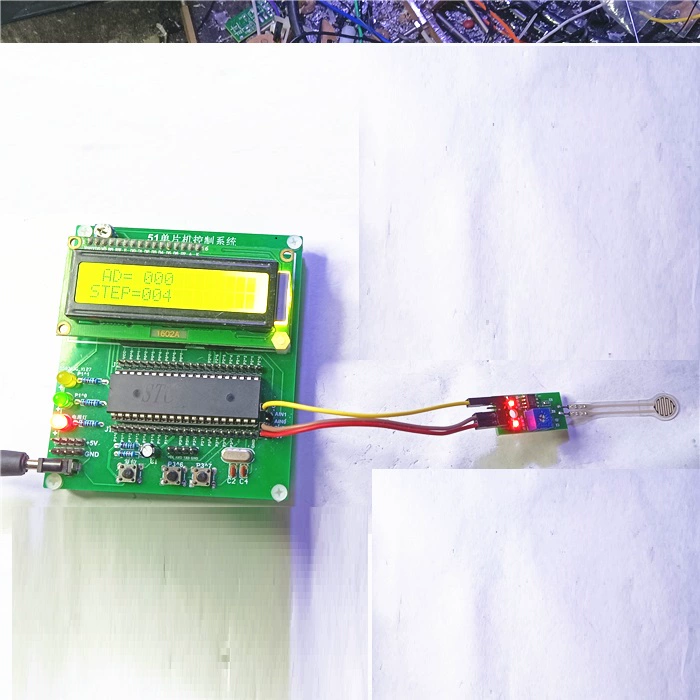

이 프로그램은 저희 매장의 51 소형 시스템 보드와 호환됩니다. 다른 보드에서 테스트할 경우 하드웨어 핀을 수정해야 합니다.

프로그램 연결:

LCD 디스플레이

RS: P13

RW: P14

EN: P15

데이터 인터페이스: P0

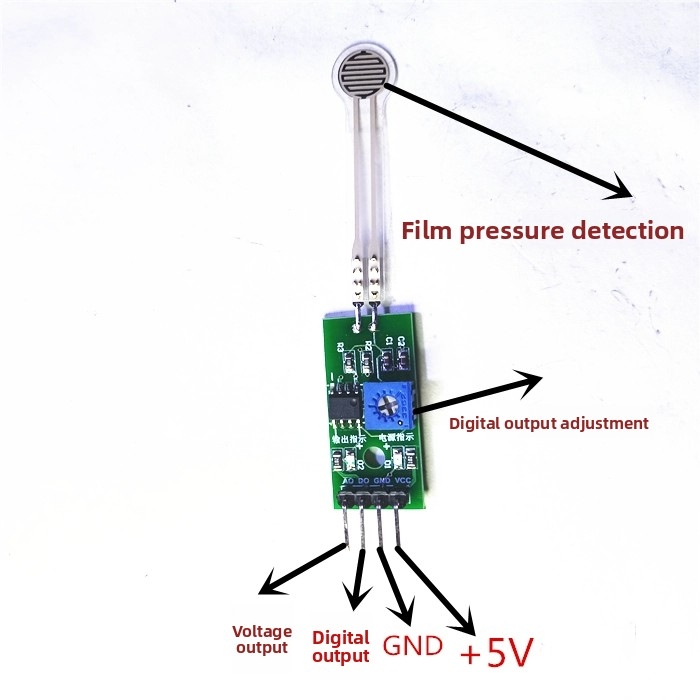

센서:

VCC: VCC

GND: GND

AO: AIN
