개요

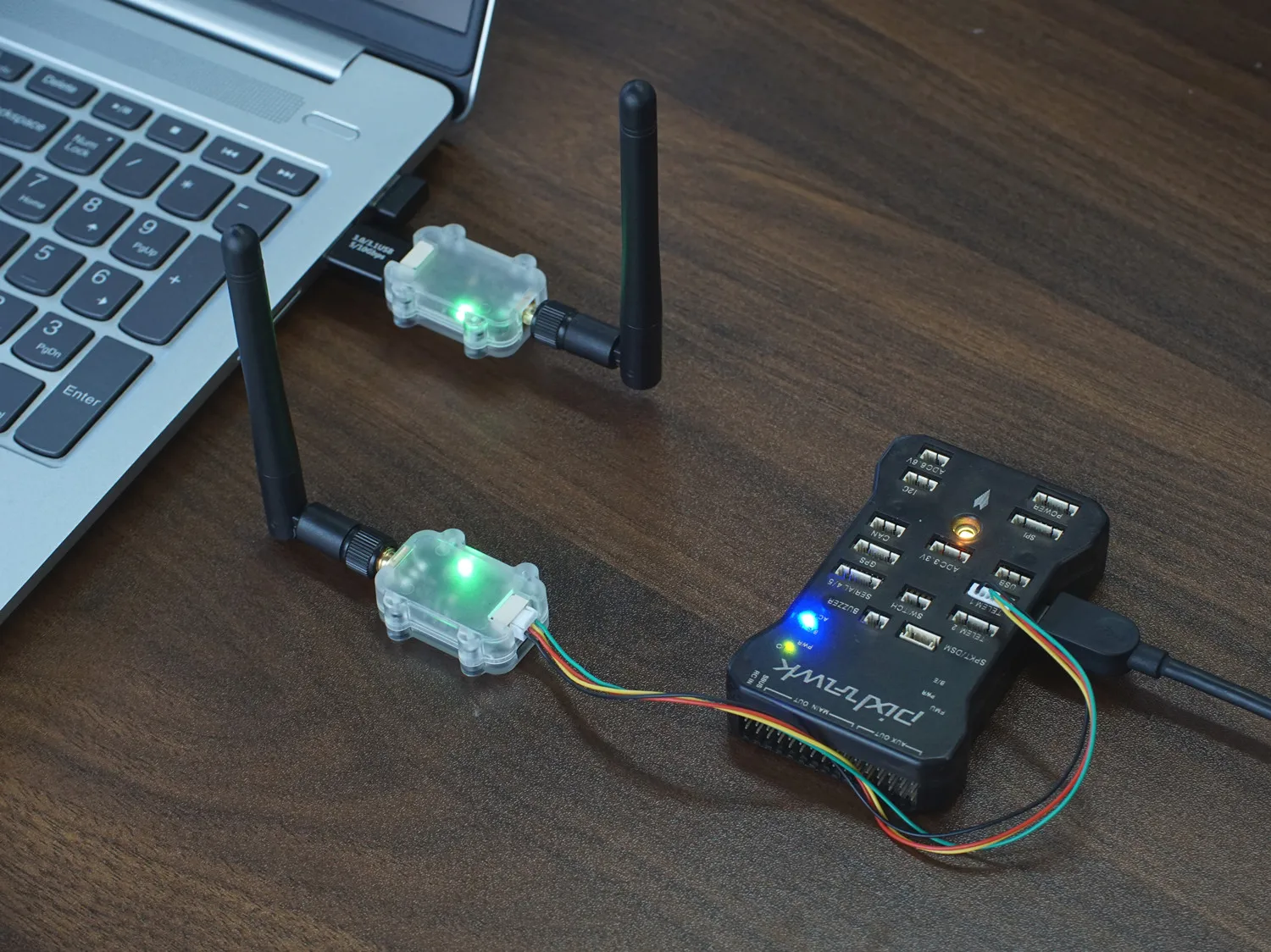

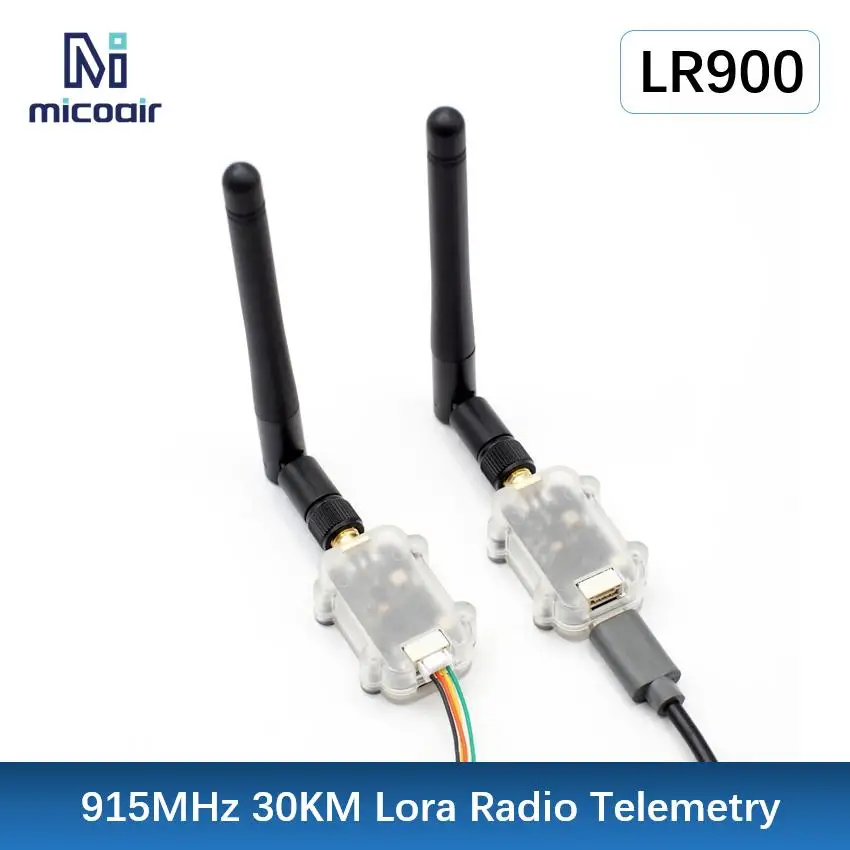

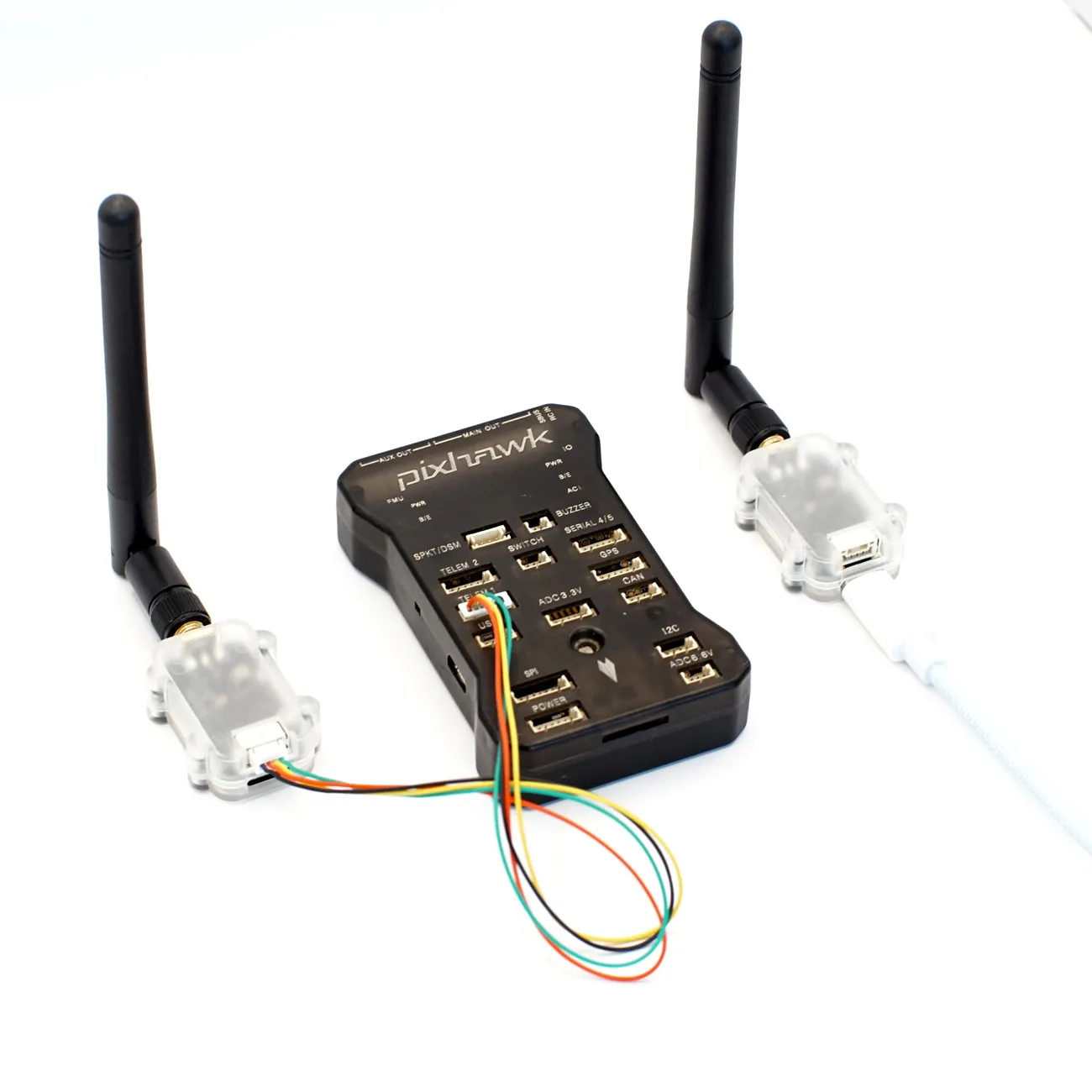

그것은LR900-F/P원격 측정 무선은 일반적으로 30km 이상의 범위를 허용하는 비행 컨트롤러용 우수한 성능을 갖춘 작고 저렴한 무선입니다.Pixhawk 또는 기타 Audupilot/PX4 비행 컨트롤러에 매우 적합합니다.일부 특수 기능을 구현해야 하는 경우를 제외하고는 구성 없이 전원을 켜면 자동으로 연결됩니다.

LR900-F/P는 915MHz에서 작동하므로 드론에서는 915MHz 수신기(BlackSheep/ELRS 915)보다 2.4GHz 수신기를 사용하는 것이 좋습니다.

사용자 설명서:

micoair.com/radio_telemetry_lr900f/

튜토리얼:

Ardupilot의 원격 측정 라디오 설정 튜토리얼

micoair.com/ardupilot의 원격 측정 라디오 설정 튜토리얼/

PX4의 원격 측정 라디오 설정 튜토리얼

micoair.com/px4의 원격 측정 라디오 설정 튜토리얼/

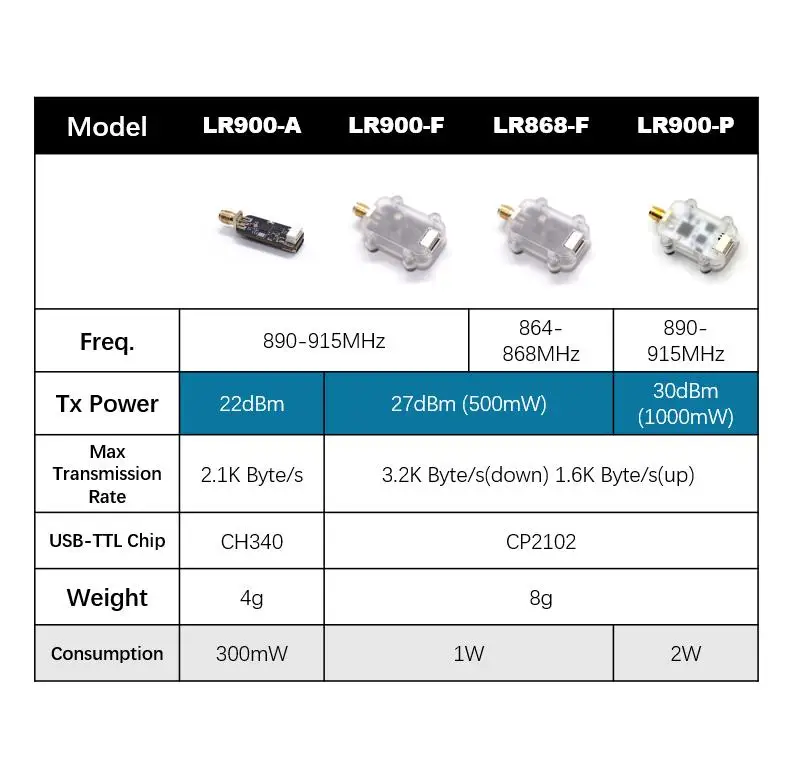

LR900-F와 LR900-A의 차이점

LR900-F의 최대 전송 전력은 27dBm이고 LR900-A의 최대 전송 전력은 22dBm입니다.

LR900-F는 CP2102 USB-UART 칩을 사용하고 LR900-A는 CH340을 사용합니다.

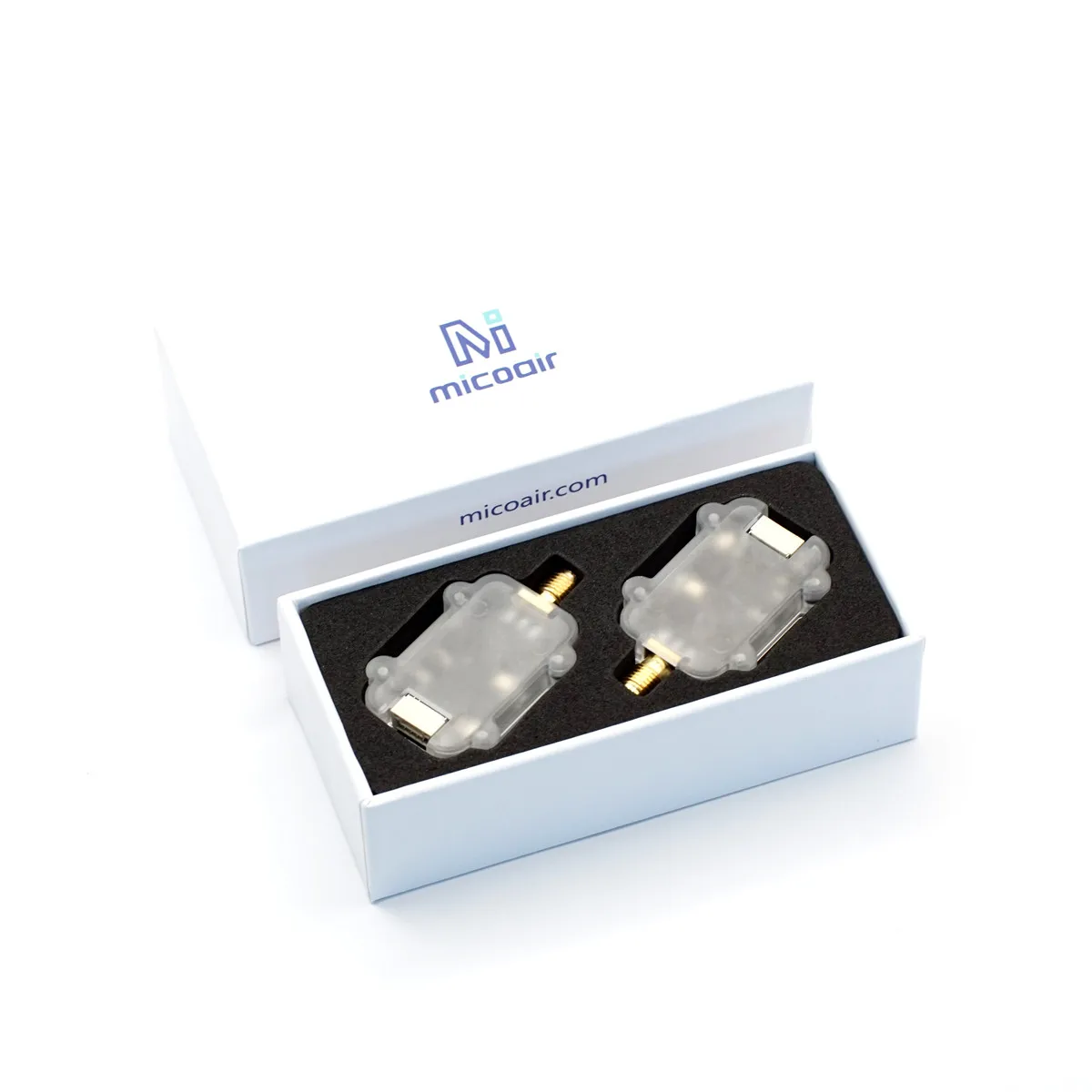

패키지 목록

LR900 원격 측정 무선 모듈 * 2

915M 2dBi 안테나(11cm) * 2

20cm GH1.25-4P - GH1.25-6P 케이블(Pixhawk4/5/6용) * 1

20cm GH1.25-4P - MX1.25-6P 케이블(Pixhawk1/2용) * 1

20cm GH1.25-4P - SH1.0-4P 케이블(MicoAir405/743용) * 1

USBA-USB-Type-C * 1

특징

1. 915MHz(890-915MHz)에서 작동
2. 작은 크기와 가벼운 무게(8g)
3. 최대 전력 전송27dBm(500mW) / 30dBm(1000mW)
4. 기반로라우수한 간섭 방지 성능을 얻기 위한 변조 기술
5. 주파수 호핑 확산 스펙트럼(FHSS)
6. 사용투명한 전송mavlink뿐만 아니라 모든 데이터 및 프로토콜과 호환 가능
7. CP2102Android의 QGroundControl과 호환되는 USB-UART IC

데이터 전송

1. 전송 속도:2.1K바이트/초(기본값); 1.1K바이트/초; 0.4K바이트/초; FHSS 모드에서 3.2K Byte/s(내려옴) 1.6K Byte/s(위) (LR900-A는 지원하지 않음)
2. 최대 단일 패키지 길이:20K바이트
3. JST-GH 인터페이스용 Uart 전송 속도:9600; 19200; 38400; 57600(기본값);115200;
4. USB 인터페이스용 Uart 전송 속도:57600(기본값);115200;

육체적

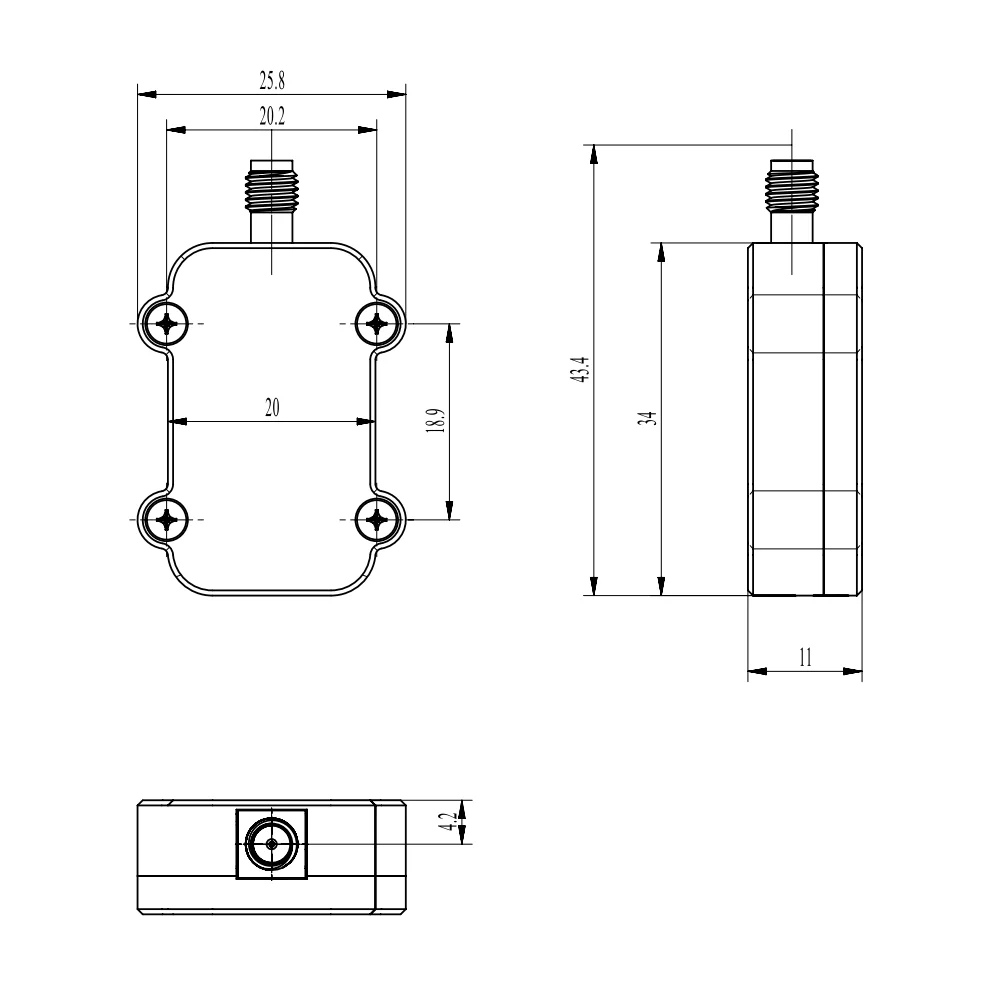

1. 치수:43.4 x 25.8 x 11mm(안테나 제외)
2. 무게:8g

전기

1. 공급 전압:5V DC(USB 또는 JST-GH에서)
2. 평균 전송 전류:27dBm에서 200mA

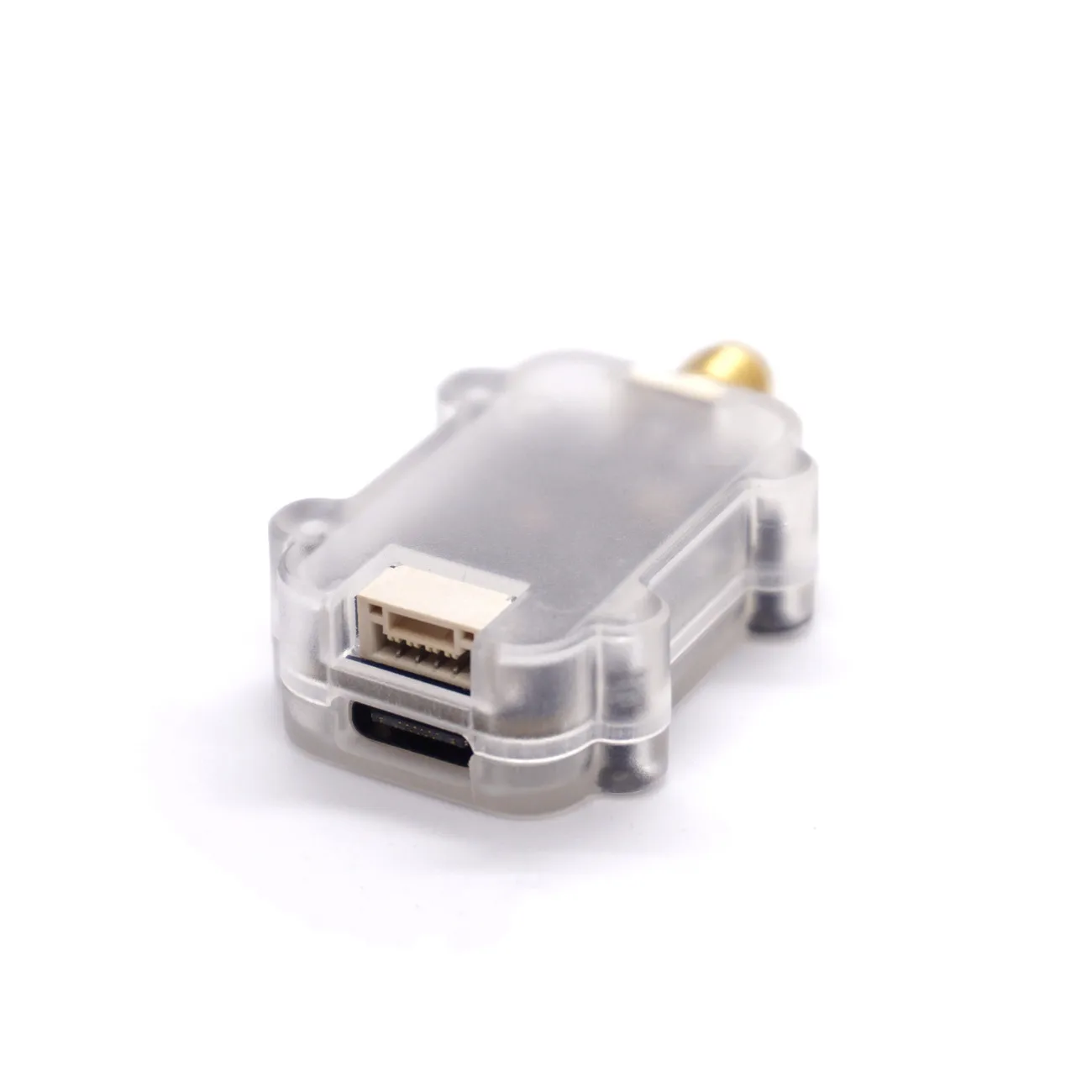

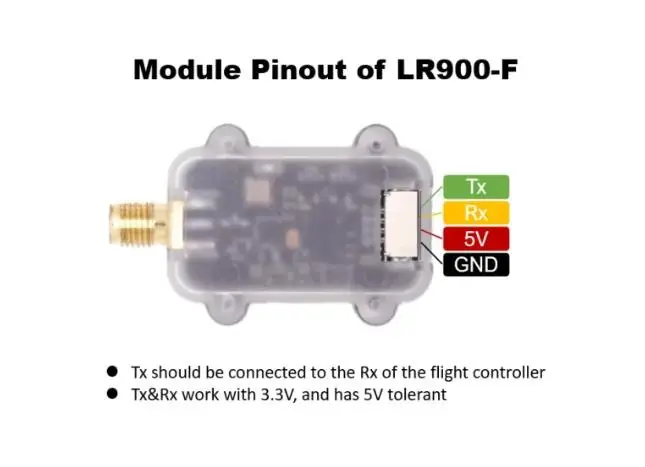

3. 직렬 인터페이스:3.3V UART JST-GH1.25-4P
4. USB 인터페이스:USB-Type-C(LR900-F용 CP2102 및 LR900-A용 CH340)
