소개

미니 DAPLink-HS는 Muse Lab에서 시작한 고속 디버그 프로브입니다. 그것은 TYPE-C 인터페이스와 외관에 절묘하고 컴팩트합니다. CMSIS-DAP/DAPLink 디버그 프로브와 비교할 때 미니 DAPLink-HS의 레코딩 속도는 USB 2.0 High Speed를 사용하여 데이터를 전송할 때 훨씬 빠릅니다. Mini DAPLink-HS는 세 가지 인터페이스를 제공합니다. 드래그 앤 드롭 프로그래밍, 직렬 포트 및 디버깅 지원입니다. 또한 부트 로더의 드래그 앤 드롭 프로그래밍 인터페이스를 사용하여 mini DAPLink-HS 펌웨어를 업데이트 할 수 있습니다.

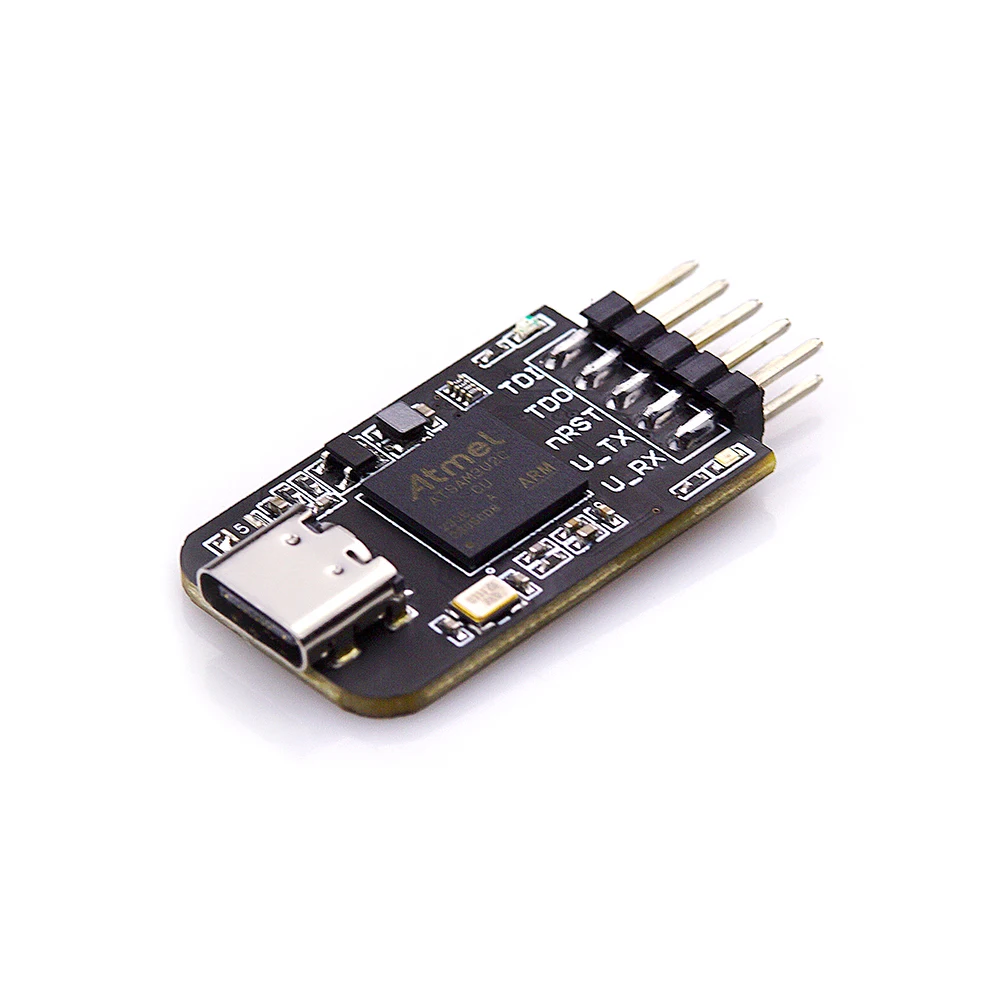

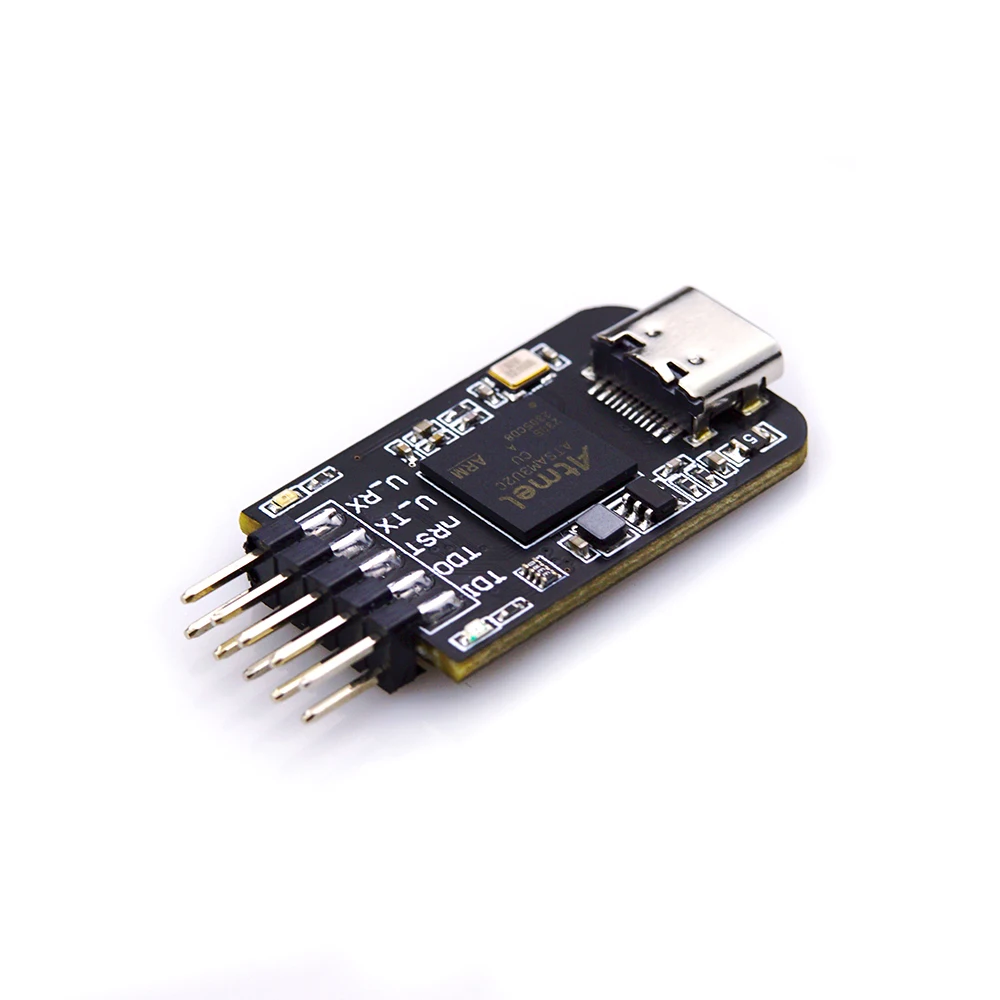

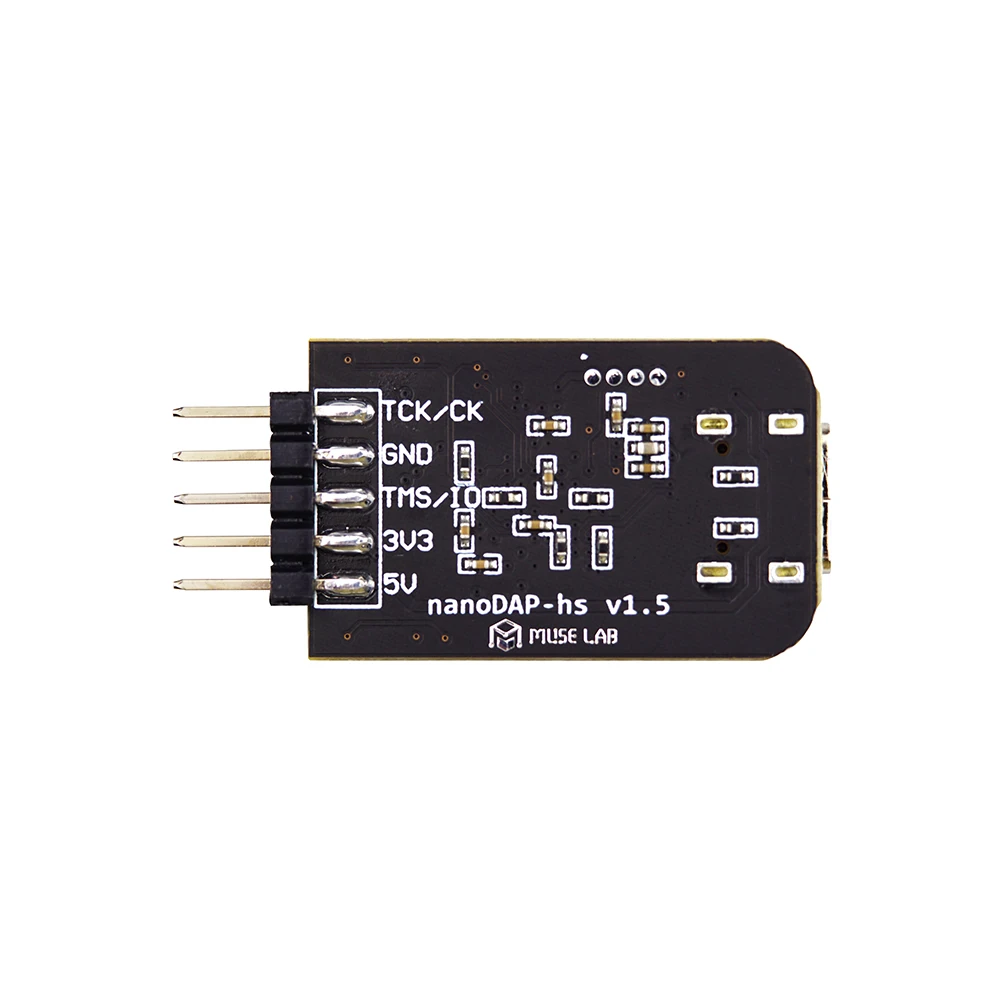

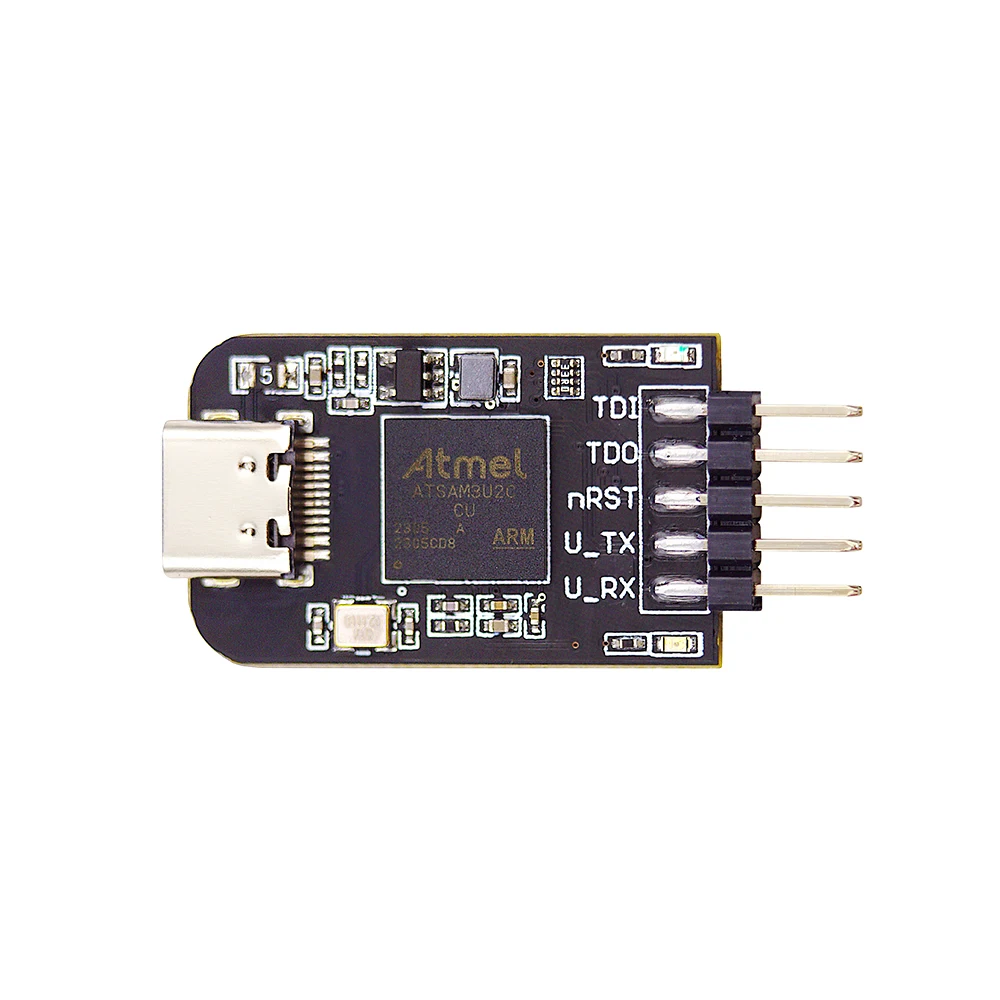

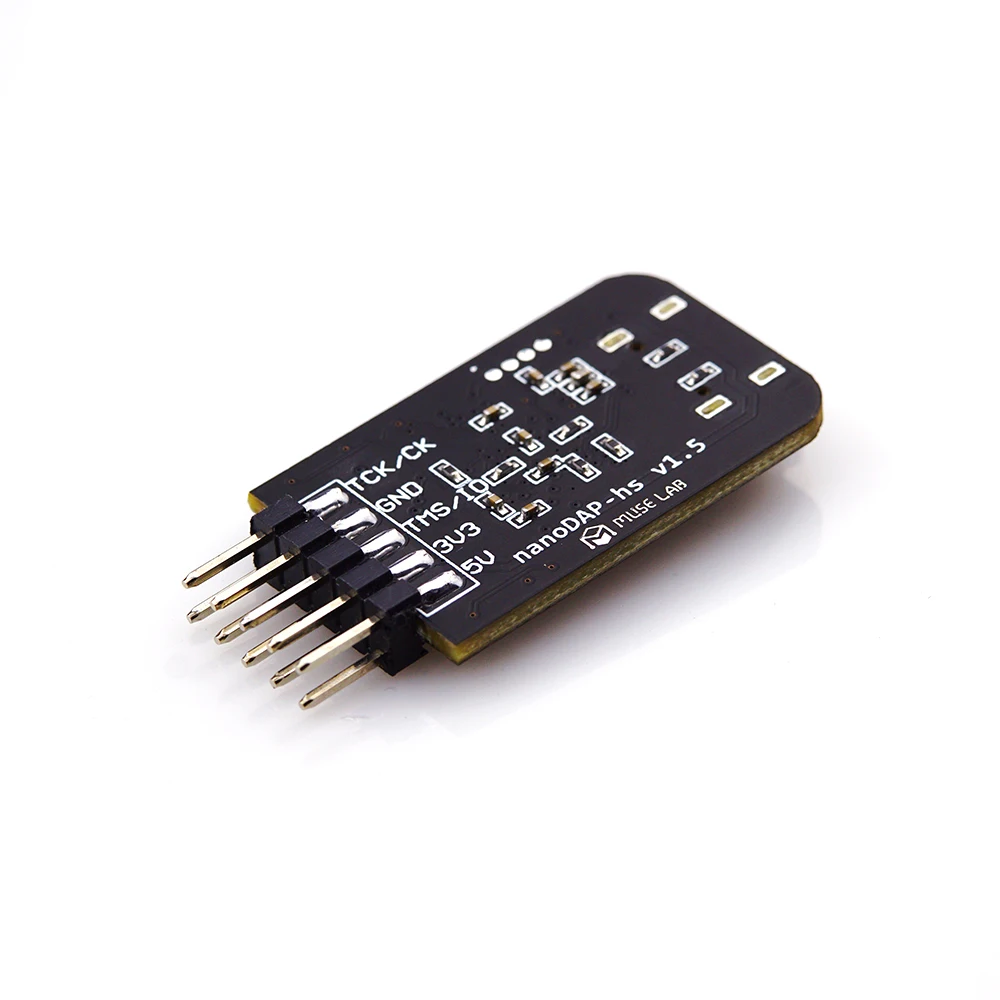

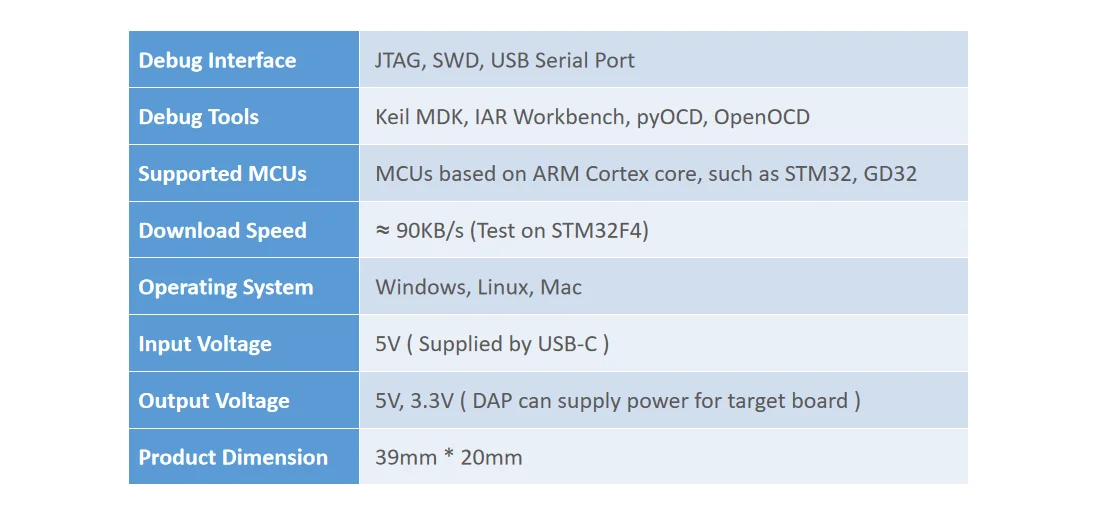

사양

기능

● 사용 USB 2.0 고속 데이터를 전송

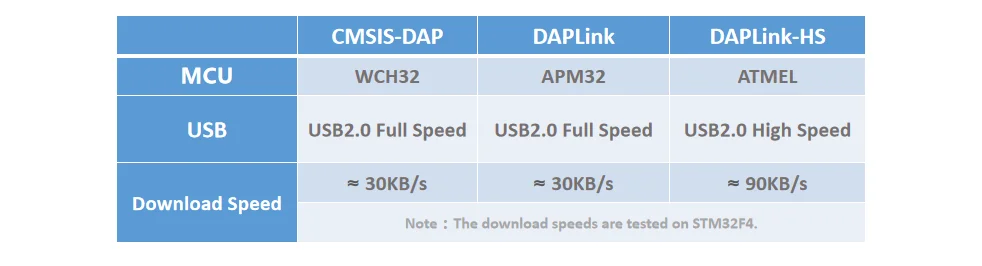

CMSIS-DAP/DAPLink와 미니 DAPLink-HS의 차이점은 아래와 같습니다.

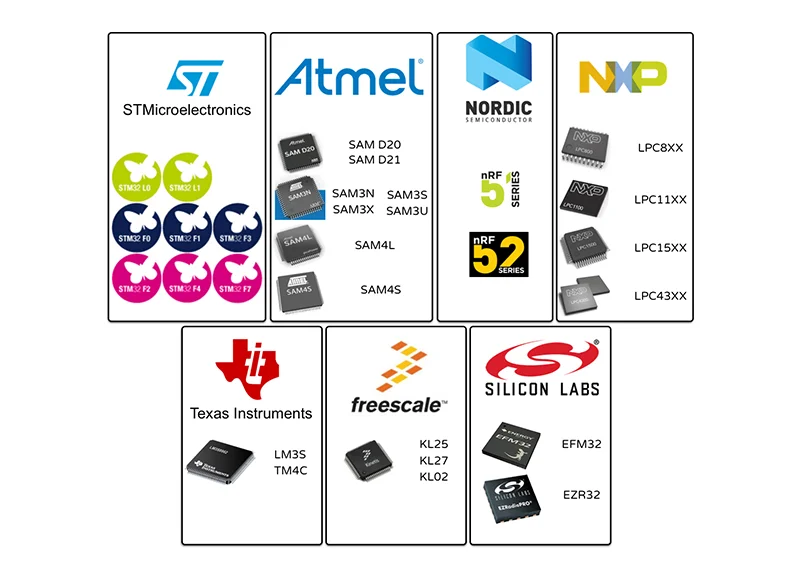

● STM32, GD32, NRF51/52 와 같은 ARM Cortex 코어를 기반으로 한 대상 MCU 프로그래밍 및 디버깅 지원

● 지원 SWD 및 JTAG 디버깅 커넥터

드라이버 없는 CMSIS-DAP 기반 디버깅 인터페이스는 CMSIS-DAP 디버그 프로토콜이 실행되는 채널을 제공합니다. 이를 통해 모든 업계 표준 도구 체인이 대상 시스템을 프로그래밍하고 디버깅할 수 있습니다. 지원되는 도구:

케일 MDK

IAR 워크벤치

PyOCD

다른 CMSIS-DAP 가능한 디버거

● USB 직렬 포트 지원

Mini DAPLink-HS 디버그 프로브는 대상 시스템의 TTL UART에 연결할 수있는 USB 직렬 포트도 제공합니다. USB 직렬 포트는 Windows 컴퓨터에서 COM 포트로 표시되거나 Linux 컴퓨터에서/dev/ty 인터페이스로 표시되고 Mac OS에서는/dev/usbmodem으로 표시됩니다.

● USB 드래그 앤 드롭 프로그래밍 지원

Mini DAPLink-HS 디버그 프로브는 호스트 컴퓨터에도 USB 디스크로 나타납니다. 이진 (.bin) 및 16 진수 (.hex) 형식의 프로그램 파일을 USB 디스크에 복사 한 다음 대상 시스템의 메모리로 프로그래밍 할 수 있습니다. 이것은 인터페이스 펌웨어에 플래시 프로그래밍 알고리즘을 내장하여 수행됩니다. 따라서 드래그 앤 드롭 프로그래밍을 위해서는 사용되는 DAPLink-HS 펌웨어 버전이 대상 시스템 용으로 특별히 구축되어야합니다.

● 부트 로더의 드래그 앤 드롭 프로그래밍 인터페이스로 펌웨어 업그레이드 지원

● 지원 소프트웨어 재설정, 펌웨어 다운로드를 완료하면 대상 보드가 재설정됩니다

드라이버 설치

Linux 및 Mac OS에는 드라이버가 필요하지 않지만 Windows 10 보다 오래된 Windows 버전에는 직렬 포트 드라이버가 필요합니다.HS/tree/master/driver/windows7_serial_driver "mbedWinSerial_16466.exe" 드라이버를 다운로드하십시오.

프로그램 하는 방법

1. SWD 또는 JTAG 인터페이스를 통해 미니 DAPLink-HS 디버그 프로브를 대상 보드와 연결하십시오

2. TYPE-C 케이블로 미니 DAPLink-HS 디버그 프로브를 PC USB 포트에 연결하십시오.

모든 것이 잘되면 가상 직렬 포트와 USB-HID 장치가 컴퓨터의 장치 관리자에 나타납니다.

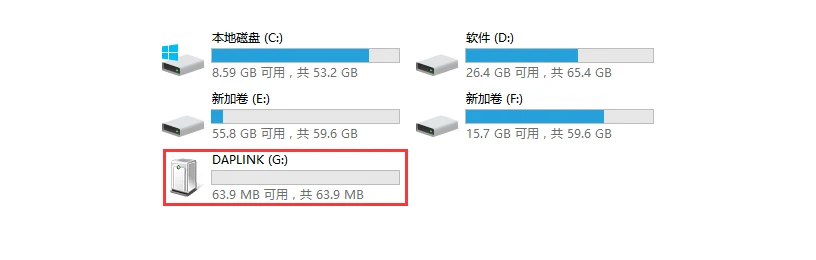

"DAPLINK" 라는 이름의 USB 디스크도 호스트 컴퓨터에 나타납니다.

3. 디버깅 도구를 구성합니다. Keil MDK를 예로 들어보십시오 (SWD 연결).

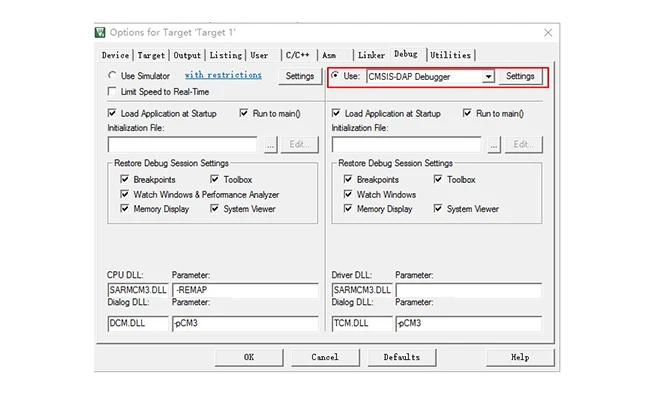

(1) Keil을 열고 "Target 옵션"-> "디버그" 를 클릭 한 다음 "CMSIS-DAP 디버거" 를 선택하십시오.

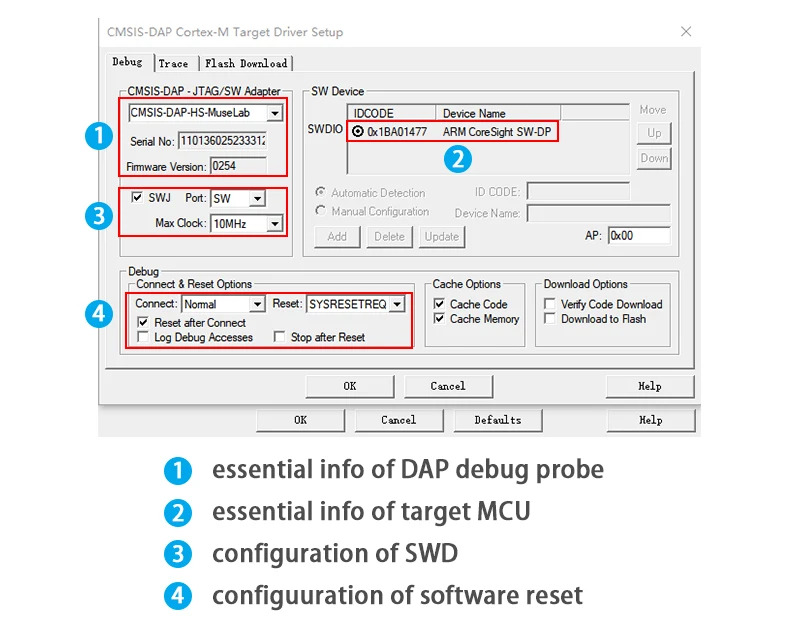

(2) "설정" 버튼을 클릭하고 아래와 같이 "디버그" 페이지를 구성합니다.

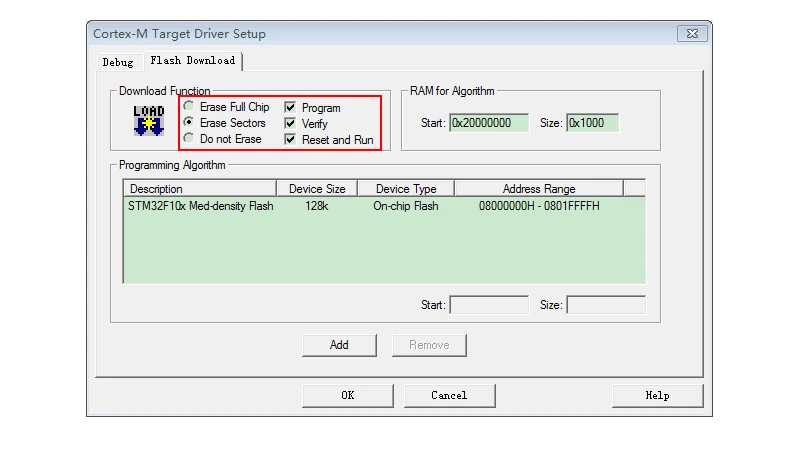

(3) 아래와 같이 "Flash 다운로드" 페이지 구성

4. “다운로드” 버튼을 클릭하거나 F8 을 입력하여 코드를 대상 보드에 다운로드하십시오.

직렬 포트를 사용하는 방법

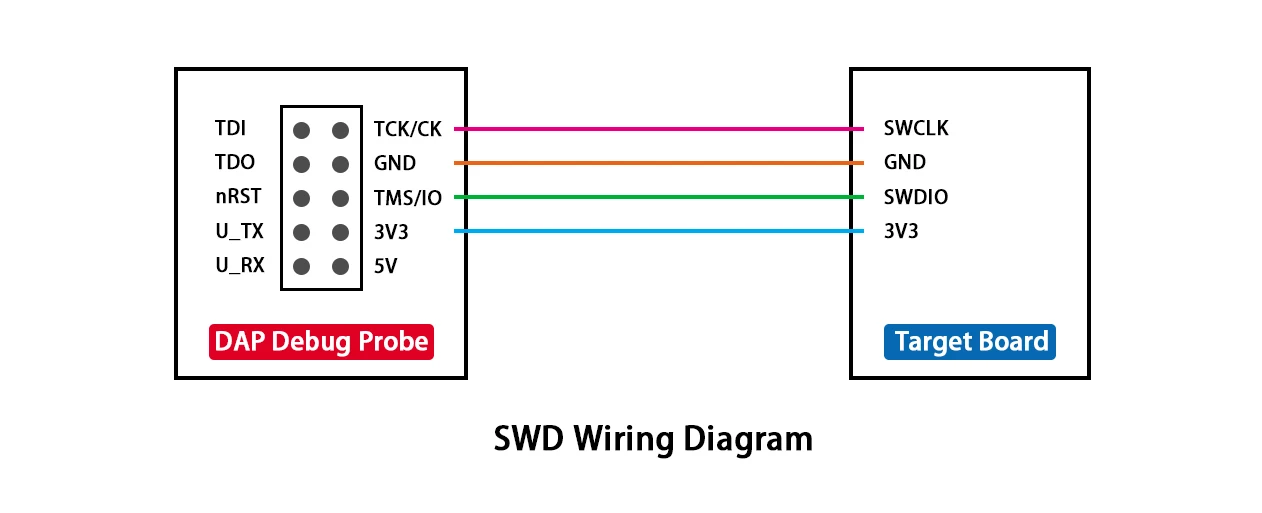

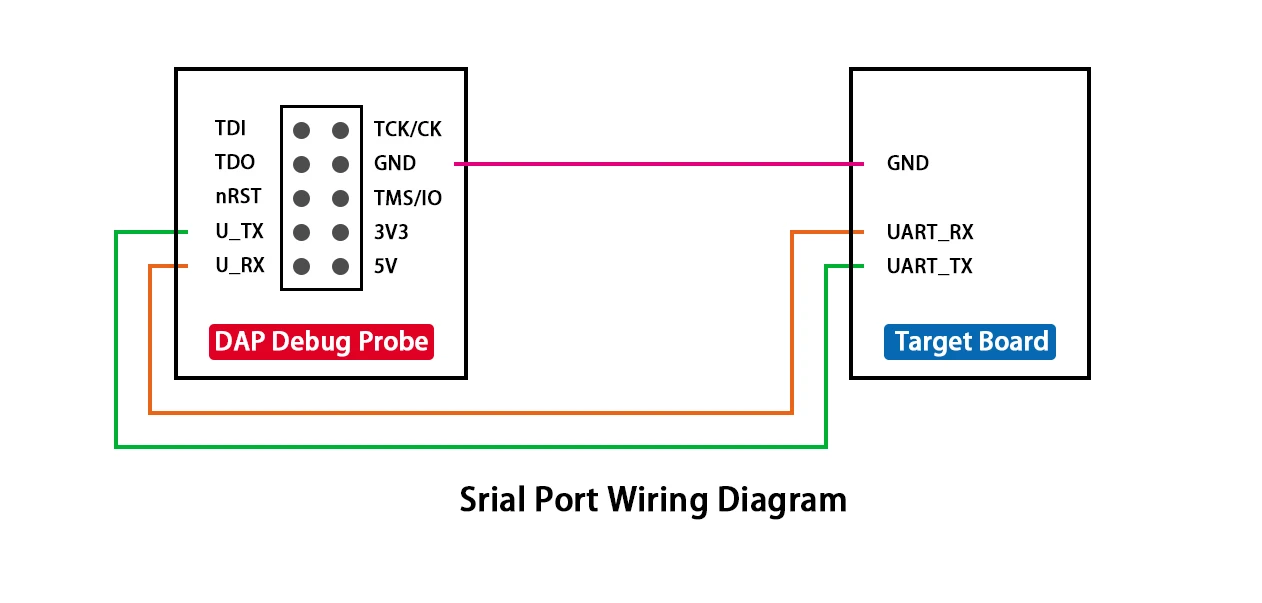

1. 아래 그림과 같이 미니 DAPLink-HS 디버그 프로브를 대상 보드와 연결하십시오.

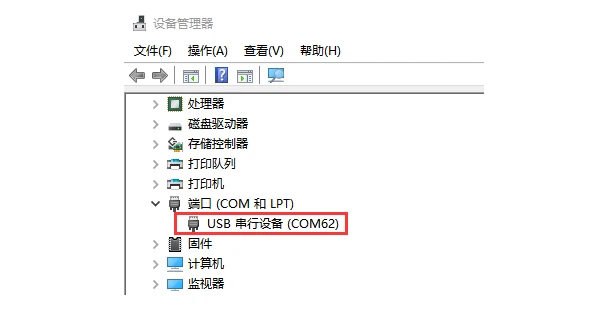

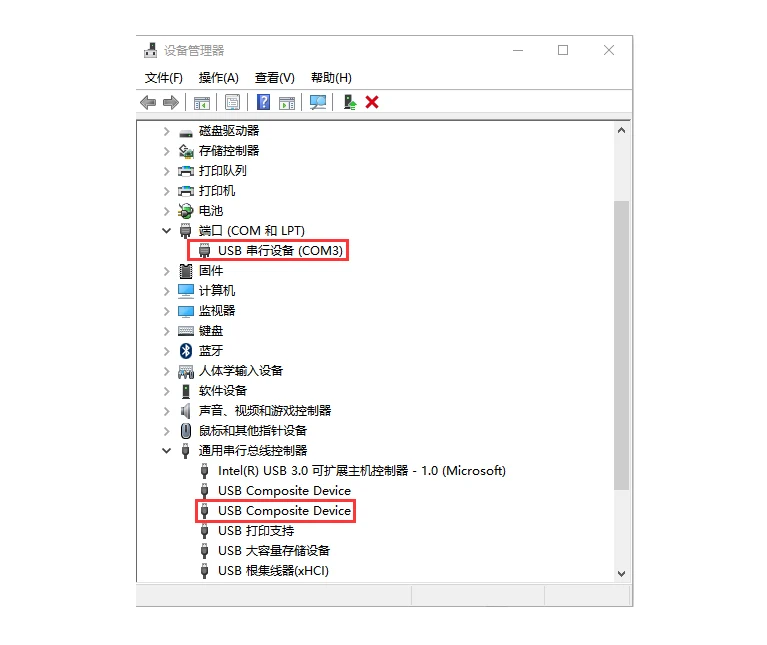

2. 미니 DAPLink-HS 디버그 프로브를 호스트 컴퓨터에 연결하십시오. 아래와 같이 장치 관리자에서 일련 포트 번호를 확인하십시오.

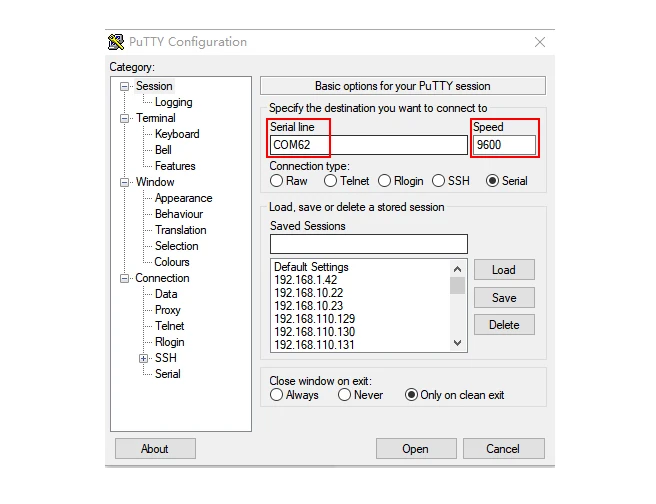

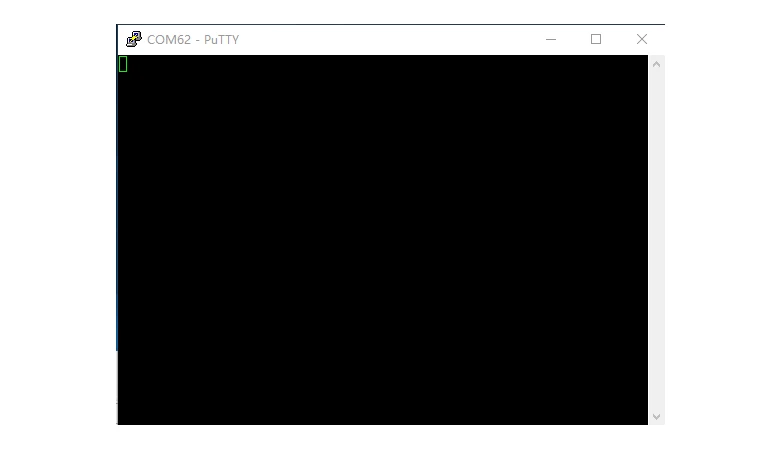

3. 퍼티, SSCOM과 같은 호스트 컴퓨터에서 직렬 포트 도구를 엽니 다. 대상 보드에 연결할 시리얼 포트 번호 및 전송 속도를 구성합니다.

드래그 앤 드롭하는 방법

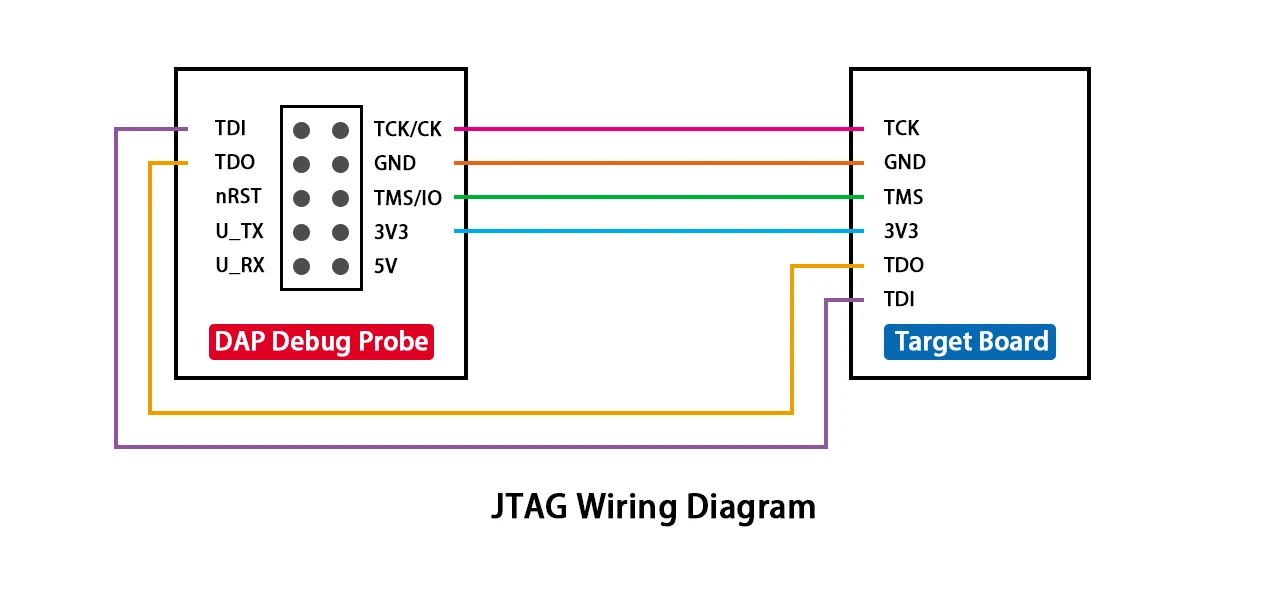

1. SWD 또는 JTAG 커넥터로 미니 DAPLink-HS 디버그 프로브를 대상 보드와 연결하십시오

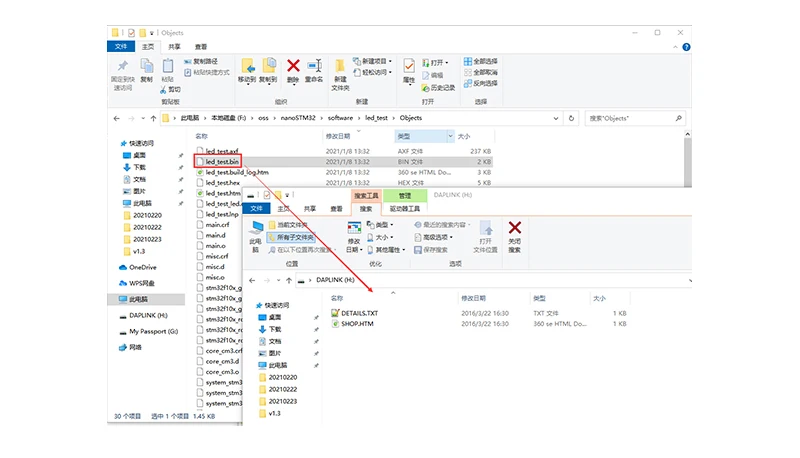

2. 미니 DAPLink-HS를 호스트 컴퓨터에 연결하십시오. "DAPLINK" 라는 USB 디스크가 PC에 나타납니다. 이진 (.bin) 및 16 진수 (.hex) 형식의 프로그램 파일을 드래그하여 USB 디스크에 놓습니다. 그런 다음 펌웨어가 대상 시스템의 메모리에 프로그래밍됩니다.

펌웨어를 업데이트하는 방법

1. 듀퐁 라인으로 nRST를 미니 DAPLink-HS의 GND와 연결하십시오. 그런 다음 미니 DAPLink-HS를 호스트 컴퓨터에 연결하십시오. "MAINTENANCE" 라는 USB 디스크가 PC에 나타납니다.

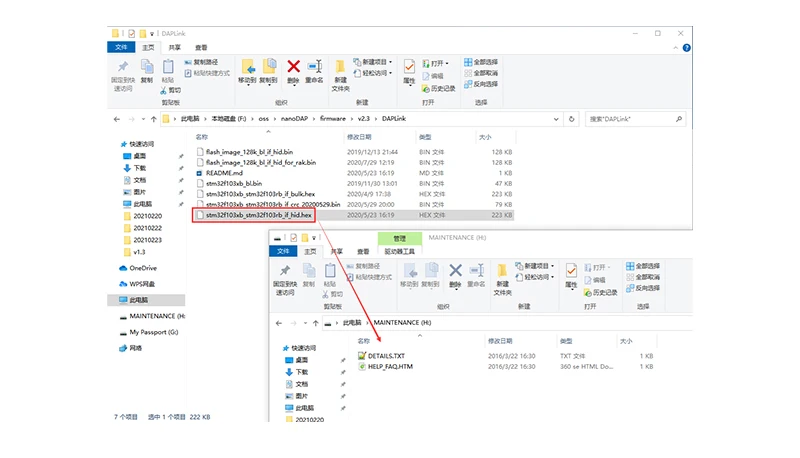

2. GND 핀으로 nRST를 분리하십시오. 새 펌웨어를 드래그하여 USB 디스크에 놓습니다. 그런 다음 새 펌웨어가 미니 DAPLink-HS 디버그 프로브의 메모리에 프로그래밍됩니다.
