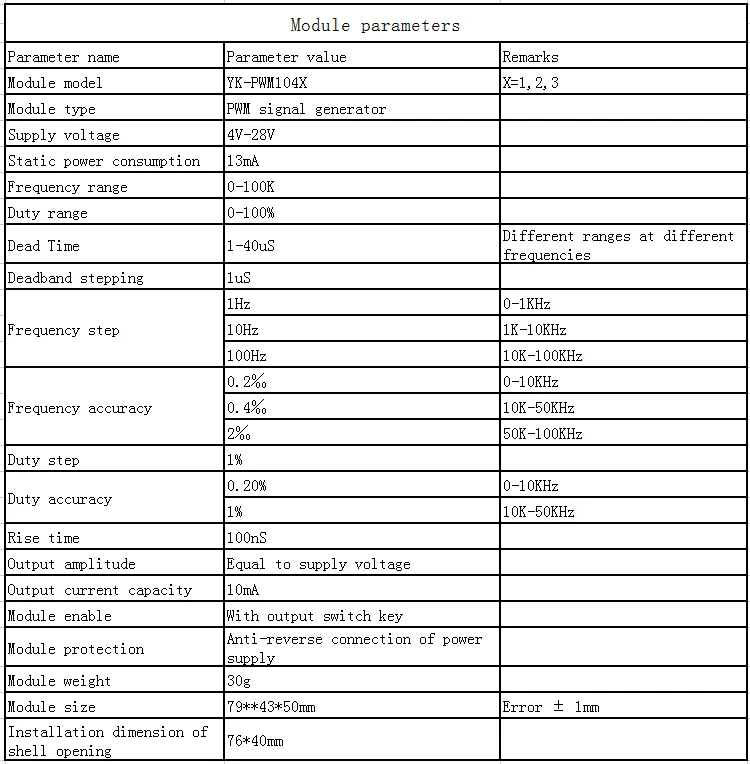

(2) 이 모듈의 기본 매개변수는 모두 세부 정보 페이지에 있으며 회로도나 엔지니어링 문서는 제공되지 않습니다.구매자에게 알려주십시오.운영상 문제가 있는 경우 고객 서비스에 문의하세요.

(3) 모듈을 사용하기 전에 모듈의 세부 정보 페이지를 주의 깊게 읽어 전원 공급 장치 및 사용 제한 사항을 이해하고 부적절한 작동으로 인해 모듈이 손상되지 않도록 하십시오.

(4) 우리 매장의 모든 모듈은 실제 모듈 매개변수, 기능 및 사진을 제공하도록 보장되며 모든 모듈은 감지 후 배송됩니다.

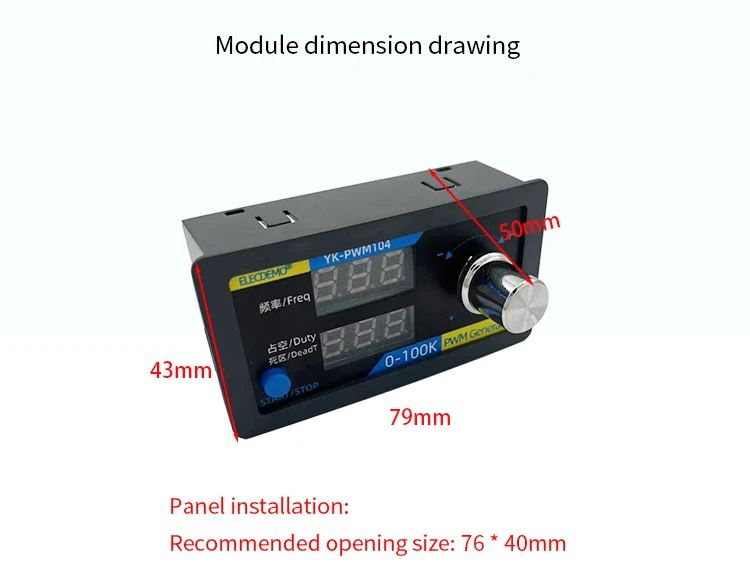

모듈 소개

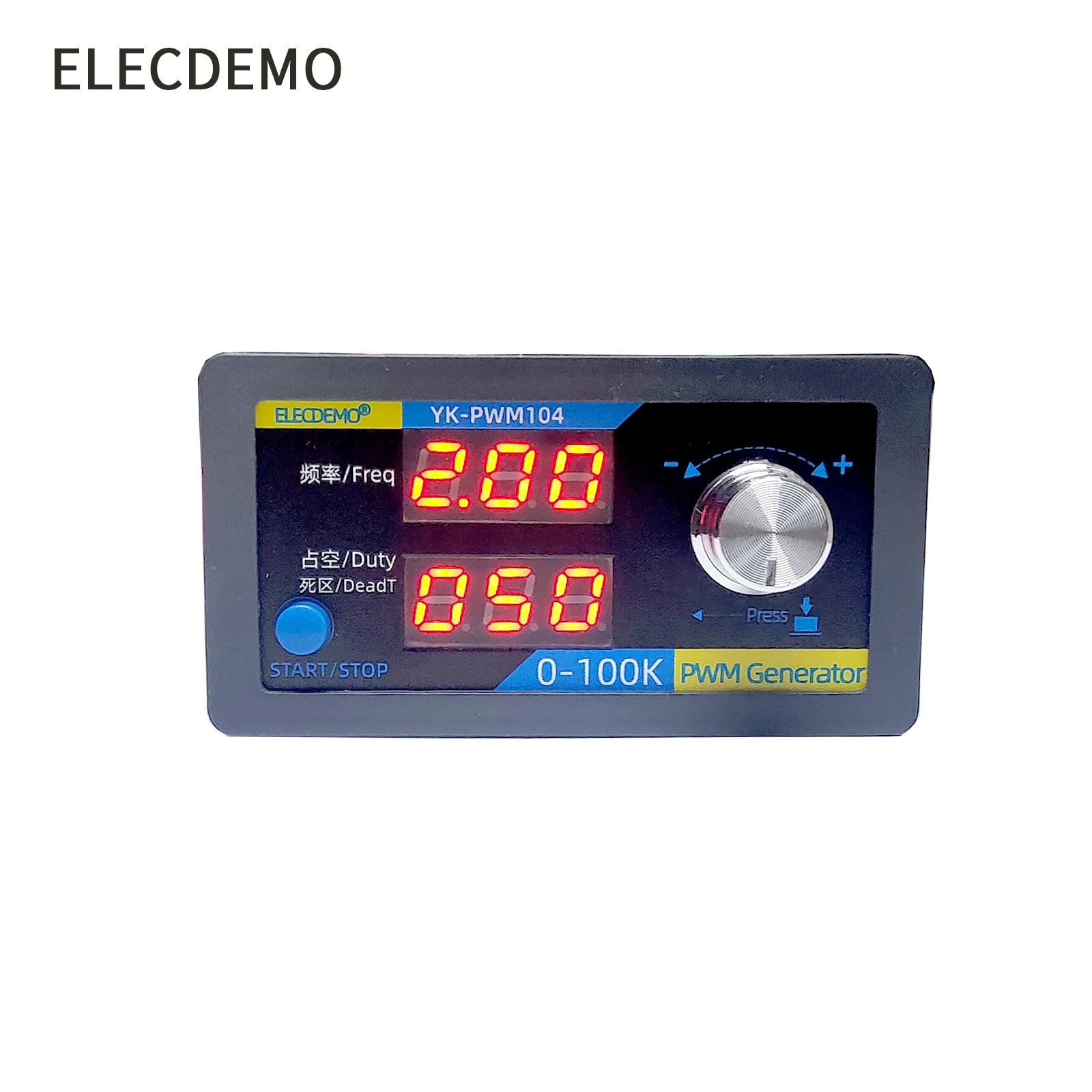

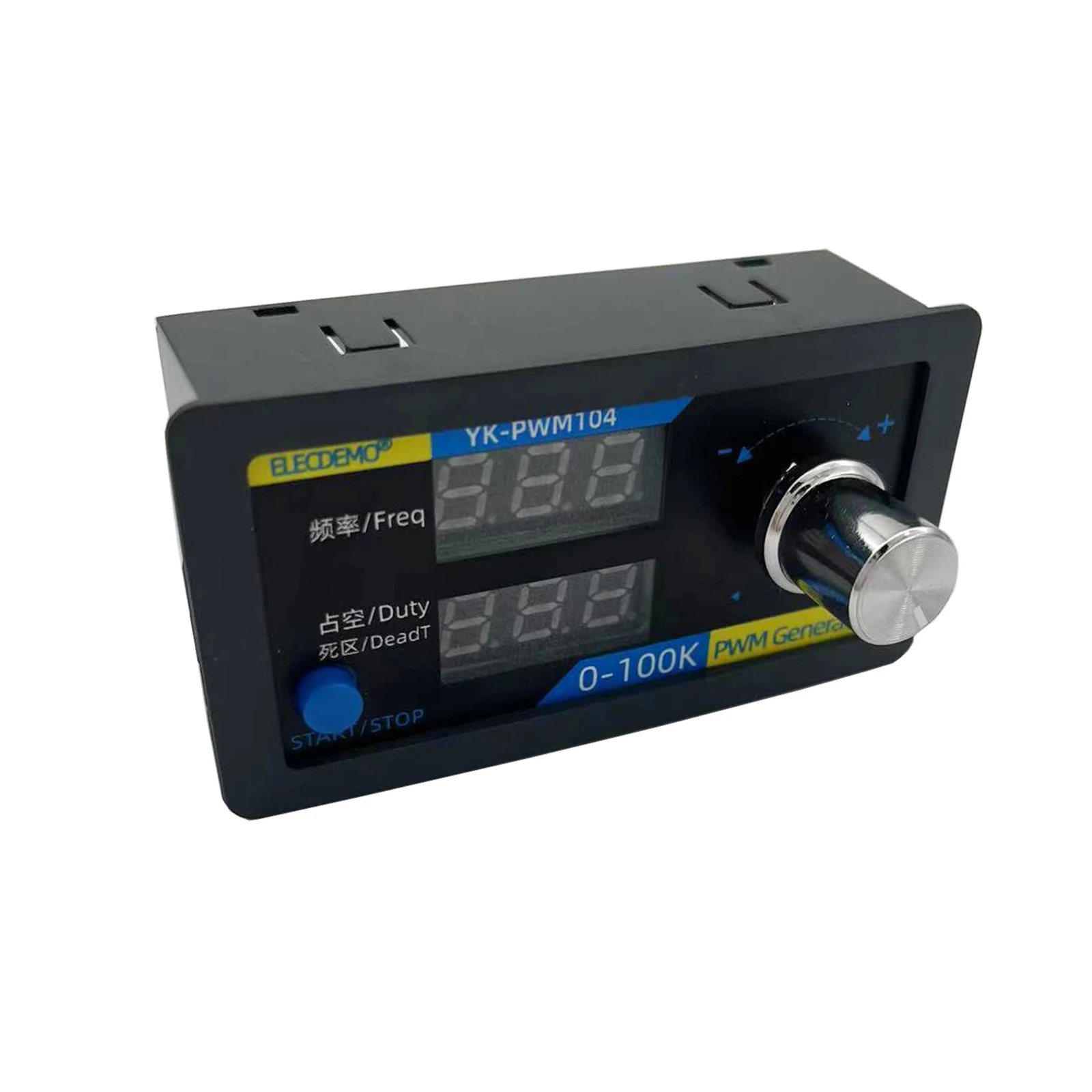

이 모듈은 0-100KHz PWM 신호 발생기로, 데드 밴드가 있는 한 쌍의 상보성 PWM 신호 또는 주파수 및 듀티 사이클이 있는 두 개의 독립적으로 조정 가능한 PWM 신호를 출력할 수 있습니다.설정된 매개변수는 전원을 끈 후에도 저장될 수 있습니다.인코더 손잡이는 출력 매개변수를 조정하는 데 사용됩니다.닉시 튜브는 주파수와 듀티 사이클을 독립적으로 표시하며 버튼 하나로 출력 신호를 전환할 수 있습니다.주파수 및 듀티 정확도는 각각 0.2‰ 및 0.2%에 도달할 수 있습니다.

모듈 사용 시 주의사항

(1) 데드타임은 PWM1의 네거티브 펄스 폭의 절반 미만이어야 합니다. 즉, DeadT<(1/Freq * (1-Duty))/2입니다.

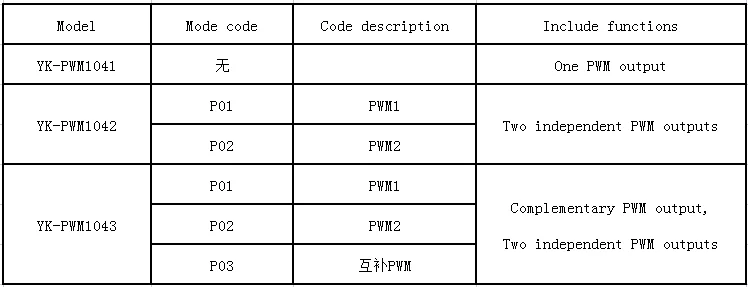

(2) YK-PWM1043에만 보완적인 PWM 출력과 데드존 제어 기능이 있습니다.

(3) 본 제품은 DC 전원 공급 장치입니다.AC 전원 공급 장치를 사용하지 마십시오.

(4) 공칭 공급 전압 범위를 넘어서 전원을 공급하지 마십시오.

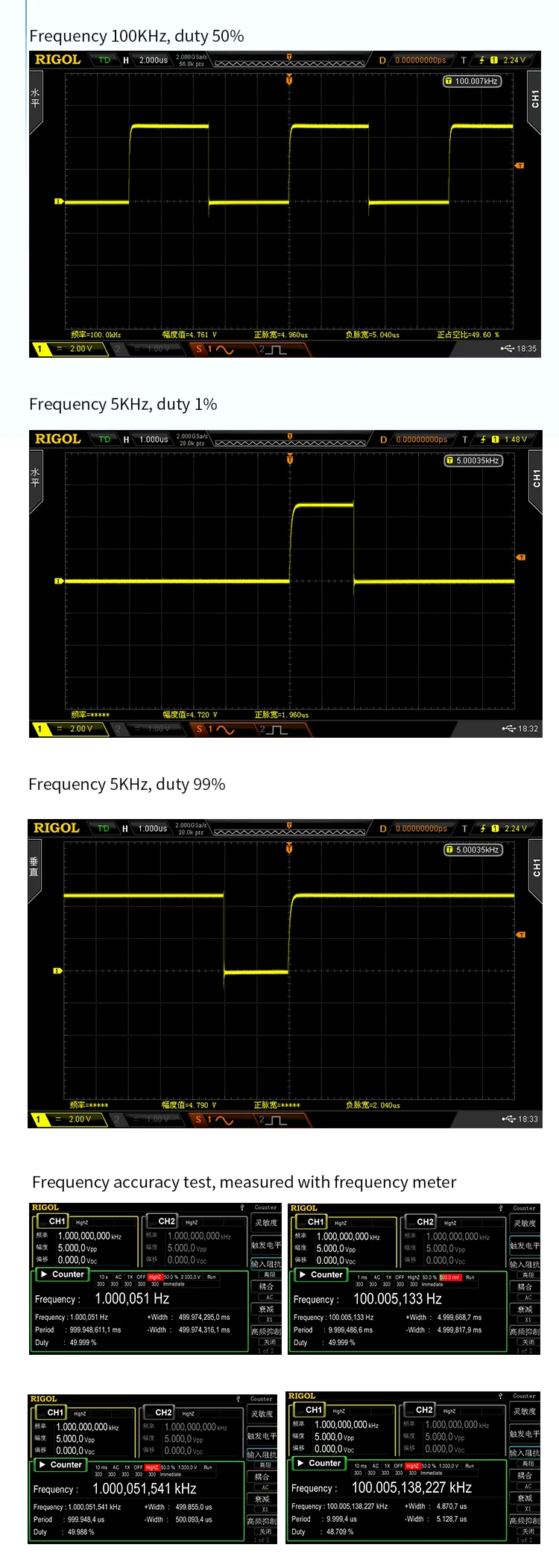

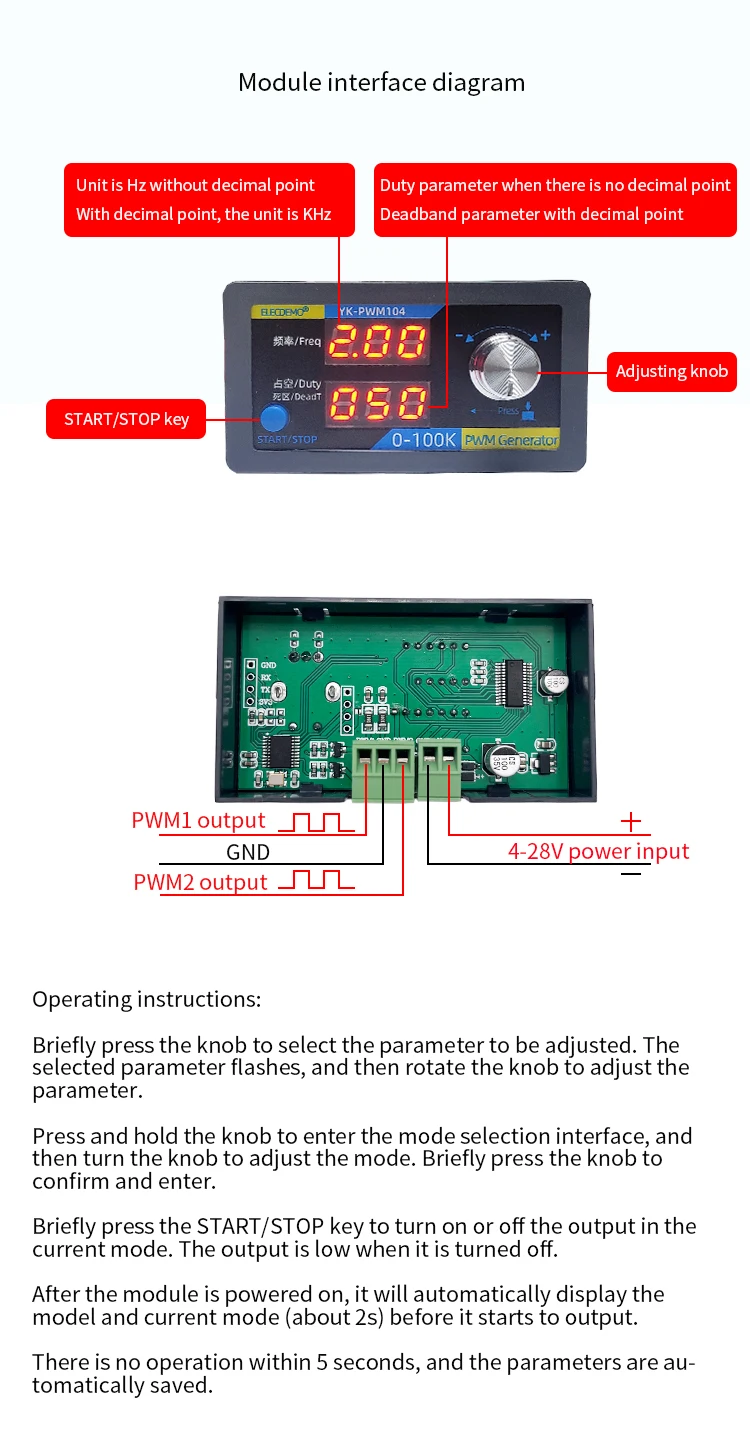

모듈 테스트 다이어그램

자주 묻는 질문

Q: 데드밴드 시간 범위의 한계는 무엇입니까?

ㅏ: 데드타임은 PWM1의 네거티브 펄스 폭의 절반 미만이어야 합니다. 즉, DeadT<(1/Freq * (1-Duty))/2; 예를 들어 주파수가 2K이고 듀티 사이클이 90%인 경우 , 데드타임은 25uS 미만이어야 합니다.

Q: 데드타임이 설정된 회의는 어떻게 되나요?

ㅏ: 데드타임을 너무 크게 설정하면 상보 신호 중 하나가 출력되지 않습니다.

Q: 제품 액세스 회로가 표시되지 않는 경우는 무엇입니까?

ㅏ: 전원전압이 정상인지, 4~28V 사이인지 확인하세요.

Q: 배터리 전원을 사용할 수 있나요?

ㅏ: 예. 모듈에는 넓은 전원 전압이 있습니다. 배터리 전압이 제품의 공칭 전원 공급 범위 내에 있으면 배터리를 전원 공급 장치로 사용할 수 있습니다.
