하이라이트:

± 15V 전원 공급 장치를 사용하는 경우 공급 전압과 음전압의 차이는 가능한 한 칩의 안전 전압을 초과해서는 안 됩니다.

다른 출력이 필요한 경우 고객이 스스로 조정해야 합니다.이 모듈의 출력 범위는 ± 3V~± 15V 사이여야 합니다.

출력 전압을 구성할 때 사용자가 사용하는 공식: R2 = R1*1.221/VOUT-1.221(양의 전압)

예를 들어 + 5V 출력의 경우 R1이 10KΩ이면 R2는 3.24KΩ과 일치해야 합니다.R4 = R3*1.221VOUT-1.221 부압)

예를 들어 R3이 10KΩ인 경우 - 5V 출력, R4는 324KΩ이어야 합니다.이 모듈은 스텝다운 모듈입니다.입력 신호는 1V 이상이어야 합니다.

5V 출력이 필요한 경우 입력 전압은 6V보다 커야 합니다.마찬가지로 출력이 ± 12V이면 입력 전압은 13V보다 커야 합니다.

출력 전압은 +15V이고 입력 전압은 16V보다 높습니다.모듈 출력 전류: 양수 @3A(MAX) 음수 @2A(MAX)

TPS5430 모듈 배송 목록

모듈 + PDF 정보 + 판매 후 기술 지원 + 정전기 백 포장 + 충격 방지 폼

팁:

(1) 우리 매장의 모듈 인터페이스는 명확하고 성능이 안정적입니다.해당 실험 조건에서 기능 검증을 수행하려면 당사 매장에서 제공한 데이터를 결합하십시오.

(2) 이 모듈의 기본 매개변수는 세부 정보 페이지에 있으며 모듈 정보의 PDF 정보를 제공합니다. 엔지니어링 문서는 제공되지 않습니다. 구매자에게 명확하게 알려주십시오. 운영상 문제가 있는 경우 고객 서비스에 문의할 수 있습니다.

(3) 구매자는 모듈을 사용하기 전에 이 모듈의 세부 정보 페이지를 읽고 전원 공급 장치 및 사용 제한 사항을 이해하여 부적절한 작동으로 인한 모듈 손상을 방지하십시오.

(4) 당사 모듈은 실제 모듈 매개변수, 기능 및 사진을 제공하도록 보장되며 모든 모듈은 감지 후 배송됩니다.

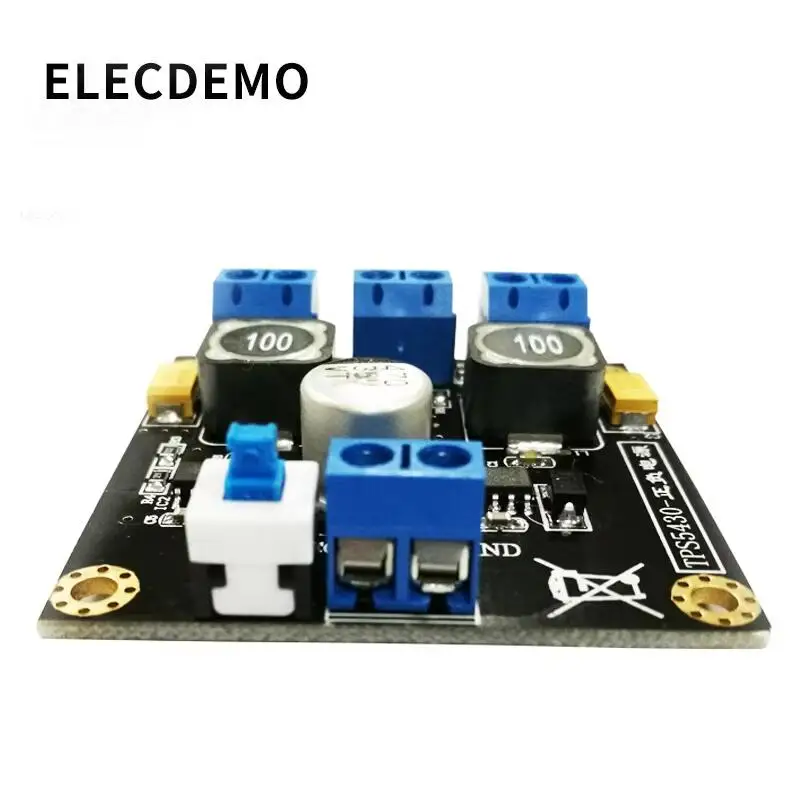

모듈 매개변수

모듈 모델: TPS5430

모듈 유형: 스위칭 전원 공급 장치

입력 전압: 5.5V-28V; 28V 미만에서 사용하는 것이 좋습니다. ±15V 출력의 경우 21V 입력 미만을 권장합니다.

출력 전압: 다중; ±5V, ±12V, ±15V의 세 가지 사양을 사용할 수 있습니다.정상적으로 출력하려면 입력 전압이 출력 전압보다 커야 합니다. Vout+=1.221 (R1/R2+1) Vout-=-1.221 (R3/R4+1 )

출력 전류: 3A(최대); 장기간 고전류 사용에는 권장되지 않음, 음압 2.5A(MAX)

입력 및 출력 압력 차이: 약 1V

출력 전력: 15W(5V/3A); 참고용으로만

정적 전력 소비: 참고용으로만 16mA

스위칭 주파수: 500KHz

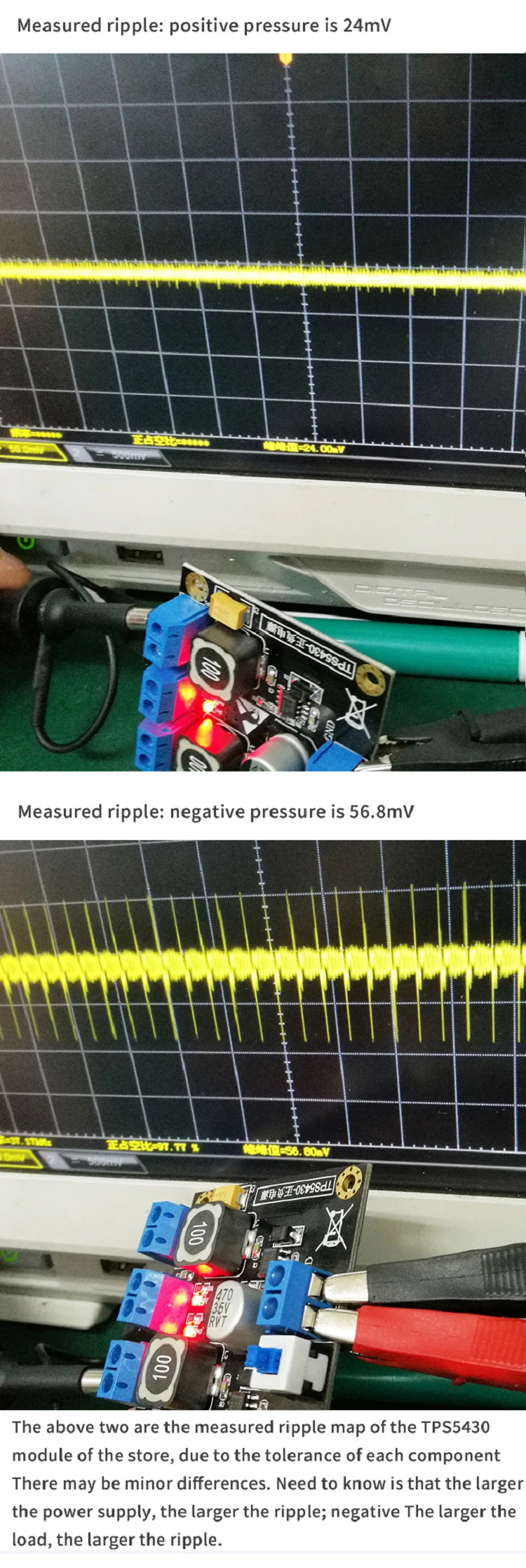

출력 리플: 24mV: +5V; 56mV: -5V

모듈 보호: 없음; 주변 장치 역방향 연결 보호 없음, 주변 장치 퓨즈 보호 없음

모듈 기능: 다중; 저잡음, 낮은 리플; 출력 전력 표시기 포함

모듈 적용: 다중; 연산 증폭기 전원 공급 장치, 데이터 변환기 전원 공급 장치, 산업 자동화 제어, LED 조명, 산업 제어 장비, 통신 장비, 전력 장비, 계측

모듈 무게: 25g

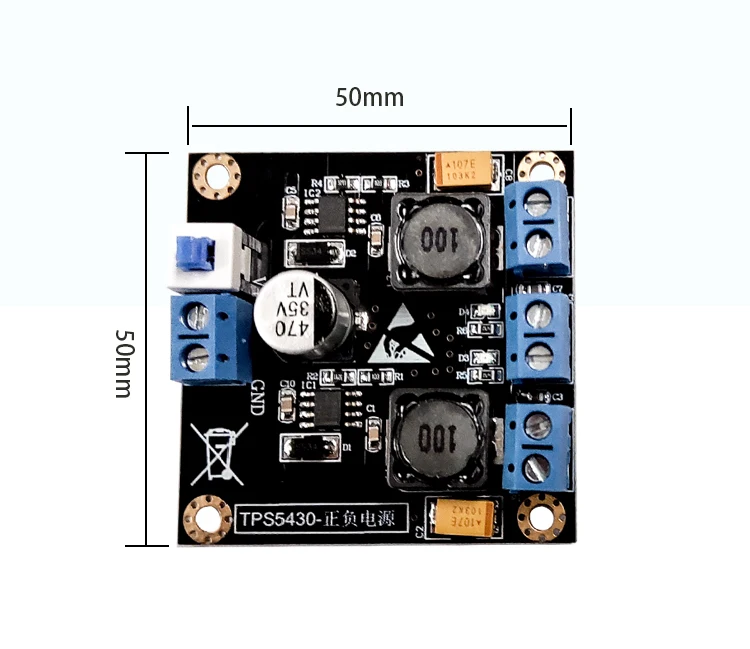

모듈 크기: 50×50×12; 길이×가로×높이(mm)

모듈 가열: 부하가 클수록 가열도 커집니다. 열 방출에 주의하세요

작동 온도: 0-70℃; 시민등급

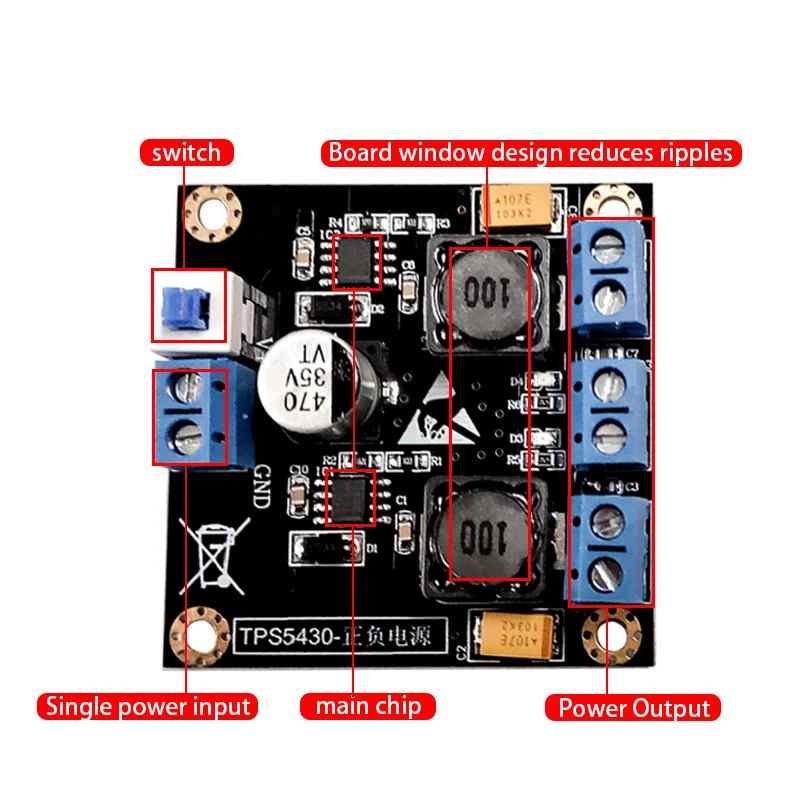

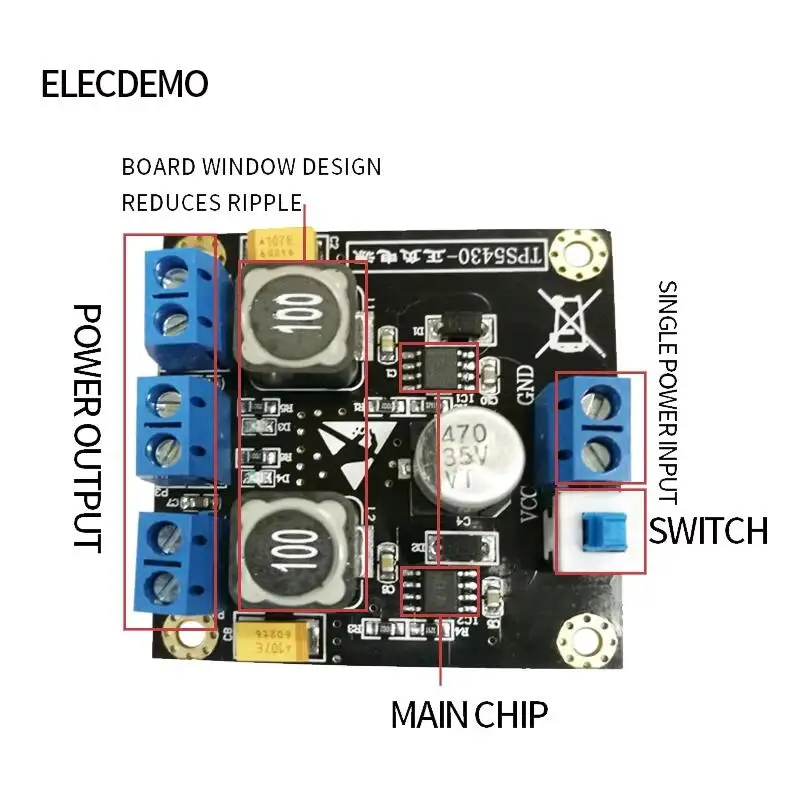

모듈 인터페이스: 5.08-2P*4

모듈 설명

TPS5430 모듈은 고전류 출력: 3A(피크 4A) 넓은 전압 입력 범위: 5.5-3.6V 전원 공급 장치 모듈입니다.이론적 전환율의 최상의 상태는 95%에 도달할 수 있습니다.넓은 전압 출력 범위: 고정 500kHz 변환율, 과전류 보호 및 열 차단 기능 포함, 스위치 활성화 핀 포함, 꺼짐 상태에서만 17uA 대기 전류 내부 소프트 스타트 동일한 유형의 다른 DC 스위칭 전력 변환 칩과 비교하여 TPS5430D는 높은 변환율을 제공합니다. 더 주목할 만하다.

TPS5430 모듈은 양극 및 음극 전력 출력이며 실제 측정 효율은 약 88%입니다.부압 전환율은 정압보다 낮습니다.일반 레이아웃, 전원 회로의 설계 사양에 따른 엄격한 레이아웃, 넉넉한 재료, 작은 리플, 양극 및 음극 전원 출력이 편리하고 실용적입니다.학생 경쟁 모듈 및 개별 프로젝트 개발에 적합합니다.

모듈 사용에 관한 참고 사항

(1) 모듈은 강압형 모듈에 속하며 출력을 안정화하려면 입력 전압이 출력보다 1V 이상 커야 합니다.

(2) 모듈의 발열은 주로 입력 및 출력 전압 차이와 부하 전류에 의해 결정됩니다.전원 모듈을 합리적으로 선택하여 사용하시기 바라며, 일반적으로 일정 마진을 확보하셔야 합니다.

(3) 이 상점의 아기 세부 사항 설명은 주로 포지티브 및 네거티브 5V 출력 모델, 특히 고전력 10W(출력 5V2A, 출력 15V/O)를 사용할 때 사용됩니다.67A) 이상인 경우 방열 실리콘 그리스 방열판 및 기타 칩 쌍을 구입하여 열을 방출하십시오.더 나은 방열 조건에서는 칩 손상을 방지하기 위해 장시간 동안 30W(출력 15V, 2A) 이내로 제어하는 ​​것이 가장 좋습니다.

자주 묻는 질문

Q: 매장에 있는 두 개의 TPS5430 포지티브 및 네거티브 전원 모듈의 차이점은 무엇입니까?

A: 기능과 성능은 비슷하지만 설치 방법이 다르며 패치 재료가 더 좋습니다.

Q: 입력 전압은 정상입니다. 왜 모듈이 정상적으로 출력되지 않습니까?

A: 스위칭 전원 공급 장치 모듈에는 시작 전류 제한이 있습니다.모듈을 시작하려면 입력 전원 공급 장치의 순간 출력 기능이 300mA 이상이어야 합니다.

Q: 12V를 공급하고 양압 10V와 음압 12V를 출력하는 모듈의 상황은 어떻습니까?

A: 모듈은 스텝다운 모듈입니다.출력을 안정화하려면 입력 전압이 출력 1V보다 커야 합니다.

Q: 탄탈륨 커패시터가 전원을 켜면 어떻게 되나요?

A: 탄탈륨 커패시터는 전압과 리플에 더 민감하기 때문에 너무 높은 전압과 과도한 리플은 탄탈륨 커패시터를 손상시킬 수 있습니다.일반적으로 탄탈륨 커패시터는 교체 후 사용할 수 있습니다.또는 알루미늄 전해 콘덴서를 변환하십시오.
