배송 목록

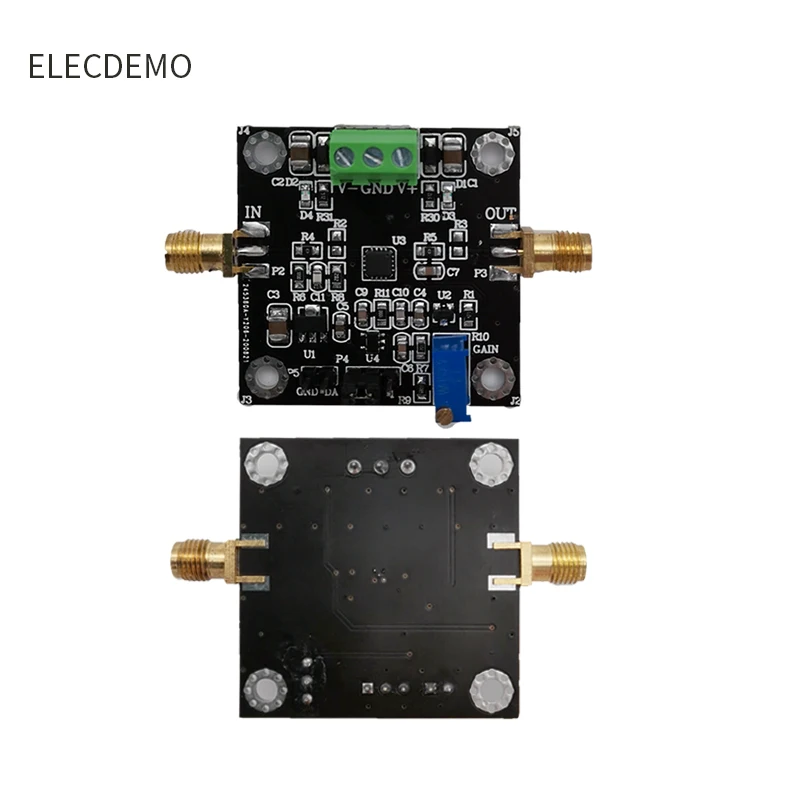

KW_VCA8336 모듈 전송 목록

물리적 모듈 + 모듈 파라미터 인덱스 데이터 + 애프터 기술 지원 + 정전기 백 포장 + 충격 방지 폼

친절한 팁:

(1) 당사 매장의 모듈 인터페이스가 명확하고 성능이 안정적입니다. 해당 실험 조건 저희 매장 제공한 정보 조합하여 기능 검증 해주시기 바랍니다.

(2) 이 모듈의 기본 매개 변수는 모두 세부 정보 페이지에 있습니다. 모듈 회로도의 PDF 문서가 제공되며 엔지니어링 파일은 제공되지 않습니다. 구매자 알려주시기 바랍니다. 운영 상 문제가 있으면 고객 서비스에 문의 할 수 있습니다.

(3) 모듈을 사용하기 전에 본 모듈의 세부 정보 페이지를 자세히 읽고 부적절한 작동으로 인한 모듈 손상을 방지하기 위해 전원 공급 장치 및 사용 제한을 이해하십시오.

(4) 당사의 모듈은 실제 모듈 매개 변수, 기능 및 그림을 제공하도록 보장되며 모든 모듈은 테스트 후 배송됩니다.

모듈 매개 변수

매개 변수 이름, 매개 변수 값, 비고

모듈 모델; KW_VCA8336

모듈 유형; 전압 제어 이득 증폭기

모듈 전원 공급 장치; ± 5V -- ± 15V; 이중 전원 공급 장치

Quiescent 전류; ± 25mA; 참고 용으로만

모듈 대역폭; DC -- 25MHz; 호환 가능한 DC 신호의 경우 기본 입력 및 출력 0R 저항이 직접 연결됩니다. DC 신호 증폭 또는 스펙트럼 테스트가 필요하지 않은 경우 입력 및 출력 저항을 uF 커패시터를 0.1 변경할 수 있습니다.

입력 저항; 높은 저항; 납땜 R2 는 입력 임피던스를 변경합니다.

출력 전류; ± 20mA(MAX)

게인 컨트롤 범위; 0 ~ + 60(dB)

전압 제어; 1.8V-3.2V

최대 불포화 출력; 6.4Vpp @ ± 5V 전원 공급 장치; ± 12V 전원 공급 장치 출력 최대 20Vpp

모듈 보호; 전원 역 극성 보호

모듈 특징; 다양한; 전원 표시기가있는 DC 신호 증폭

모듈 응용; 다양한; 산업 공정 제어, 고성능 AGC 시스템, I/Q 신호 처리, 비디오, 산업 및 의료 초음파, 레이더 수신기 등

모듈 무게; 12g

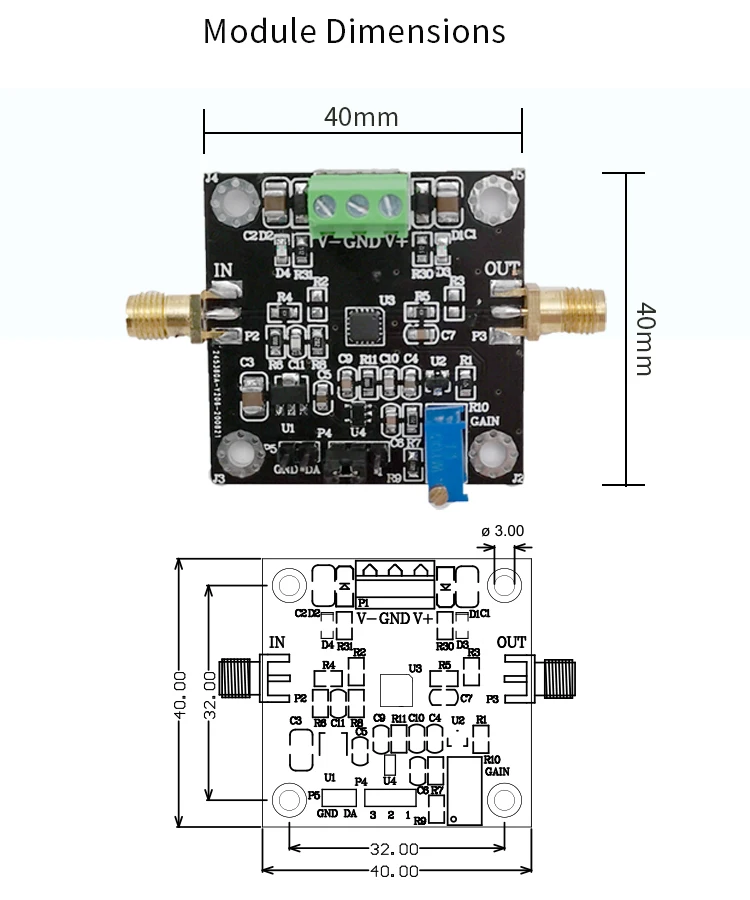

모듈 크기; 40*40*13;L * W * H(mm)

작동 온도;-25-+ 75 ℃

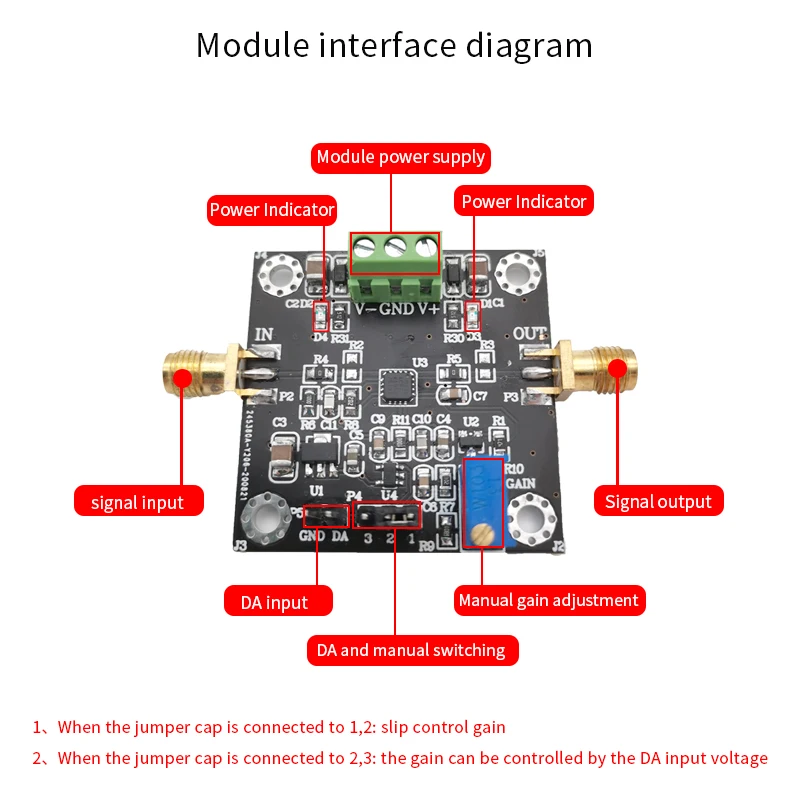

모듈 인터페이스; SMA;SMA, 3.81-3P

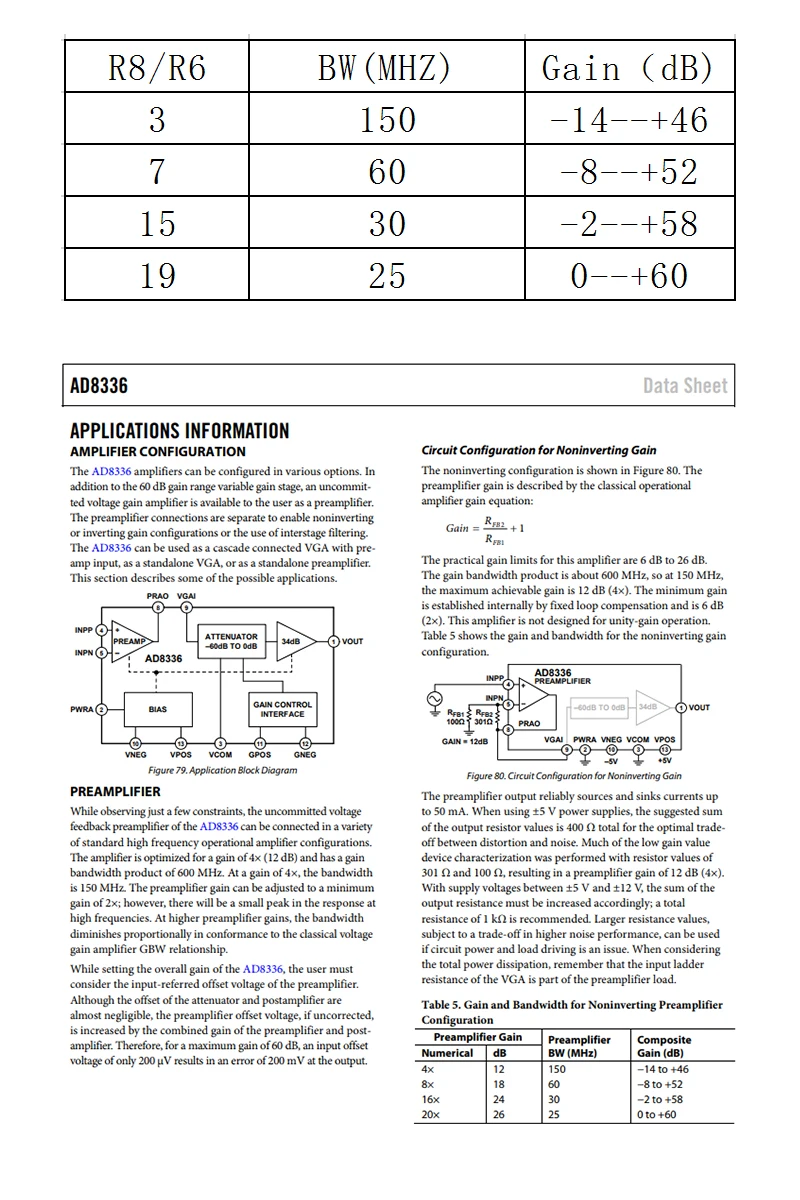

AD8336 모듈의 기본 VGA 게인 범위는 0 ~ 60dB 로 구성됩니다. 이때 대역폭은 25M 입니다. 다른 게인 범위와 대역폭이 필요한 경우 아래 표와 칩 설명서 20-23 페이지를 참조하십시오.

모듈 설명

KW_VCA8336 모듈은 AD8336 저소음, 단일 종단, 선형 dB, 범용 가변 게인 증폭기를 채택하여 넓은 공급 전압 범위에서 작동 할 수 있습니다. 사용 가능한 이득 범위가 6 dB ~ 26 dB 인 비 전용 프리 앰프가 내장되어 있습니다. 모듈의 기본 VGA 게인 범위는 0 dB ~ 60 dB 입니다. 넓은 공급 전압 범위를 통해 AD8336 은 산업, 의료 분야 및 비디오 회로에 적합합니다. 이중 공급 장치 작동은 포토 다이오드 또는 포토 멀티 플라이어 튜브에서 생성 된 것과 같은 바이폴라 입력 신호를 지원합니다. 모듈은 크기가 작고 설치가 쉽고 성능이 좋으며 사용하기 쉽습니다.

모듈 사용 예방 조치

(1) 모듈의 전원 공급 장치는 이중 전원 공급 장치이며 전압은 ± 15V 를 초과 할 수 없습니다.

(2) 모듈은 고정밀 장치이므로 불필요한 간섭을 피하기 위해 선형 전원 공급 장치를 사용하는 것이 좋습니다.

(3) 출력 신호에 좋은 와이어를 사용하여 신호를 입력 및 출력하고 오실로스코프를 사용하여 효과를 관찰하는 것이 좋습니다. 접촉 불량 또는 전선 품질이 좋지 않으면 신호 감쇠 또는 과도한 소음이 발생할 수 있습니다.

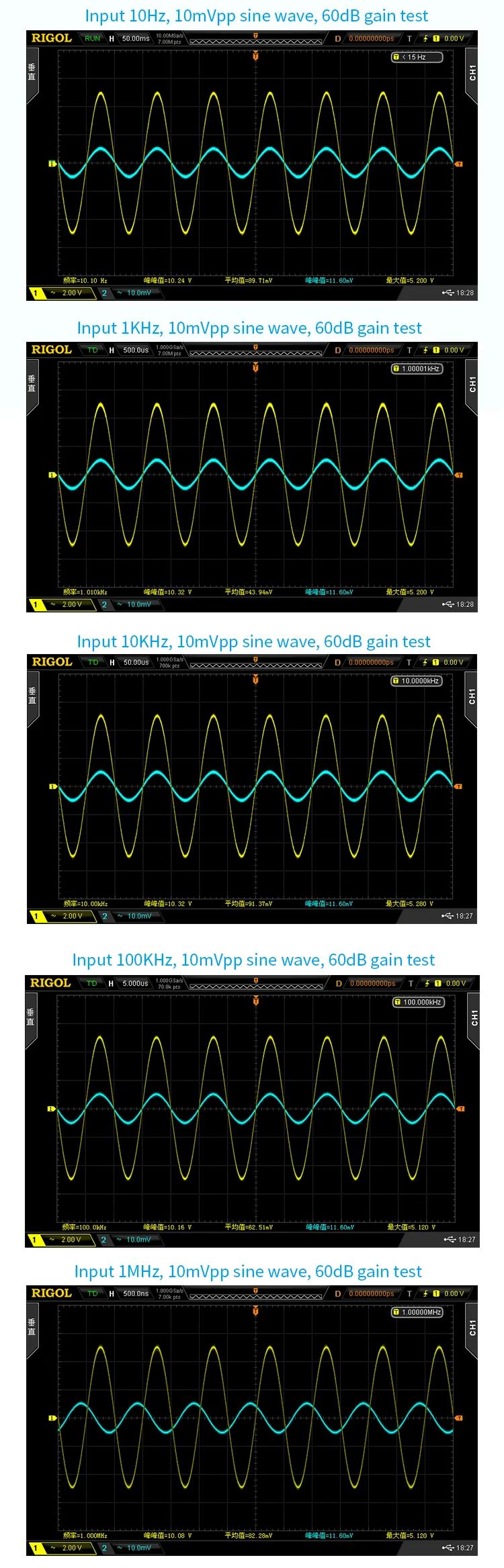

모듈 테스트 다이어그램
