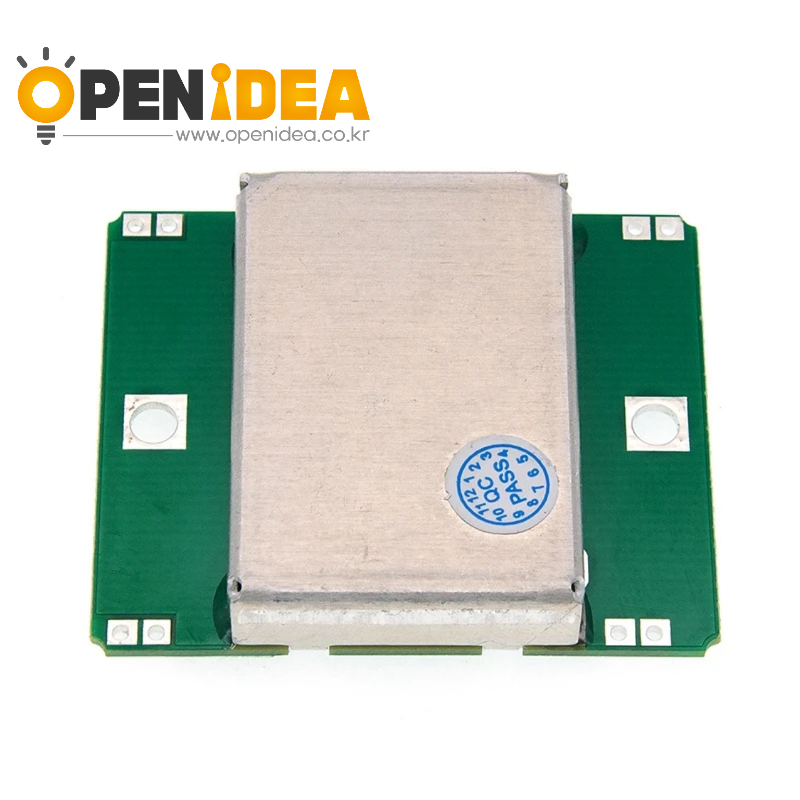

HB10 마이크로파 도플러 레이더 센서 모듈 (X-밴드 - 10.525GHz 무선 탐지) [ZTJ68-181]
  • HB10 마이크로파 도플러 레이더 센서 모듈 (X-밴드 - 10.525GHz 무선 탐지) [ZTJ68-181]

HB10 마이크로파 도플러 레이더 센서 모듈 (X-밴드 - 10.525GHz 무선 탐지) [ZTJ68-181]

4.0 0리뷰
2,020 원
구매혜택:         적립 마일리지 : +2원 (상품 : 2원)
자체상품코드:  ZTJ68-181
브랜드:      OPENIDEA
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   2,020원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 11,070원
  • 2,790원
  • 3,600원
  • 1,900원
  • 2,400원
  • 2,200원
  • 5,900원
  • 2,800원
  • 9,300원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

설명:

1, 크기: 37mmX45mmX8mm

2, 메인 칩: HB100

3, 작업 전압: DC 5V

4,HB100 은 마이크로 웨이브 도플러 레이더 모듈 (도플러 레이더) 의 사용 원리 마이크로 웨이브 탐지기 움직이는 물체, 주로 자동 도어 제어 스위치, 보안 시스템, ATM ATM 자동 비디오 제어 시스템, 자동 열차 신호 등 장소. HB100 은 표준 10.525GHz 마이크로파 도플러 레이더 검출기이며, 다른 검출 방법과 비교하여 검출 방법은 다음과 같은 장점이 있습니다: 1, 비접촉 검출; 2, 온도, 습도, 소음, 공기, 먼지, 가벼운 기타 효과, 가혹한 환경에 적합; 3, 안티 RF 간섭 능력; 4, 출력이 작아서 인간에게 위험을 초래합니다. 5, 거리: 20 미터 이상의 감지 범위.

5, 도플러 원리: 시간에 기반한 도플러 이론, 움직이는 과정에서 전파가 물체와 마주 칠 때 파도가 반사 될 때, 반사 된 파의 주파수는 상태를 변경하는 움직임으로 물체에 부딪 칠 것입니다. 전파가 물체 위치를 만나면 반사 된 파 주파수와 송신 주파수 파가 동일해야합니다. 물체가 발사 방향으로 움직이면 반사파가 압축되어 반사파의 주파수가 증가합니다. 그렇지 않으면 반사파의 주파수가 감소합니다.



기능

시작:

1 전송 주파수: 10.525 GHz

2 주파수 설정 정확도: 3MHz

3 출력 전력 (최소): 13dBm EIRP

4 작동 전압: 5V ± 0.25V

5 작동 전류 (CW): 60mA 최대, 37mA 일반

6 고조파 방출: <-10dBm

7 펄스 모드:

8 평균 전류 (5% DC): 2mA 유형.

9 펄스 폭 (최소): 5uSec

10 로드 사이클 (최소): 1%



수신기:

1 감도 (10dB S / N 비율) 3Hz ~ 80Hz 대역 폭:-86dBm

혼란 10uV 의 3Hz ~ 80Hz 대역폭

2 안테나 이득: 8dBi

3 수직 3dB 빔 폭: 36 도

4 수평 3dB 빔 너비: 72 도

5 무게: 8 그램

재질: 내구성 있는 금속
출력: 스위칭 트랜스듀서
사용: 자동 문 제어 스위치, 보안 시스템, ATM 및 자동화된 비디오 제어 시스템
사용법: 유리센서
맞춤화: 예
이론: 초음파 센서
크기: 37mmX45mmX8mm
작동 전압: DC 5V
감지 범위: 최대 20미터 이상


|레이더센서|

**초음파 센서 기반의 혁신적인 감지 기술**
HB100 마이크로파 다폴러 레이더 모듈은 자동문 제어 스위치, 보안 시스템, ATM 및 자동화된 비디오 제어 시스템 등 다양한 환경에서의 사용에 이상적입니다. 이 센서는 초음파 센서 이론을 바탕으로 하여, 10.525GHz의 고정 빈도를 통해 미세한 움직임을 감지할 수 있습니다. 37mmX45mmX8mm의 컴팩트한 사이즈와 DC 5V의 작동 전압으로 설계되어, 설치가 간편하며 작동 중에는 적은 전력 소비를 보장합니다.

**장점과 성능**
HB100 레이더 센서는 20미터 이상의 거리에서도 뛰어난 감지 범위를 자랑합니다. 3분비의 넓은 레이저 범위와 함께, 이 센서는 온도, 습도, 노이즈, 공기, 먼지, 빛 등의 외부 요인에 강한 내구성을 제공합니다. 이는 센서가 히트, 습기, 먼지, 빛 등의 외부 요인에 강한 내구성을 제공합니다. 또한, RF 간섭에 강한 이 레이더 모듈은 안전한 사용을 보장합니다.

**사용자 친화적 설계**
이 센서는 사용자 맞춤화를 지원하여, 사용자가 필요에 따라 센서를 맞춤 설정할 수 있습니다. 컴팩트한 크기와 가벼운 무게로 인해, 이 센서는 다양한 환경에 쉽게 통합될 수 있으며, 빠른 설치와 간편한 사용을 가능하게 합니다. 또한, 센서의 출력은 스위칭 트랜스듀서로, 이는 센서가 감지한 움직임을 전기적으로 인식하고 전환하는 기능을 제공합니다. 이러한 특성은 센서가 다양한 시스템에 쉽게 통합될 수 있도록 돕습니다.
