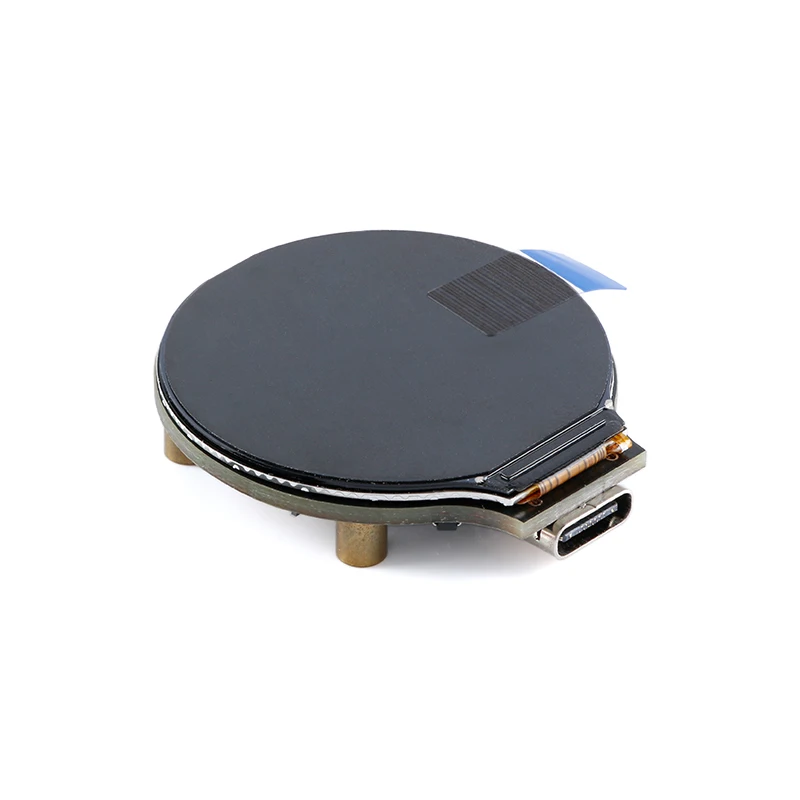

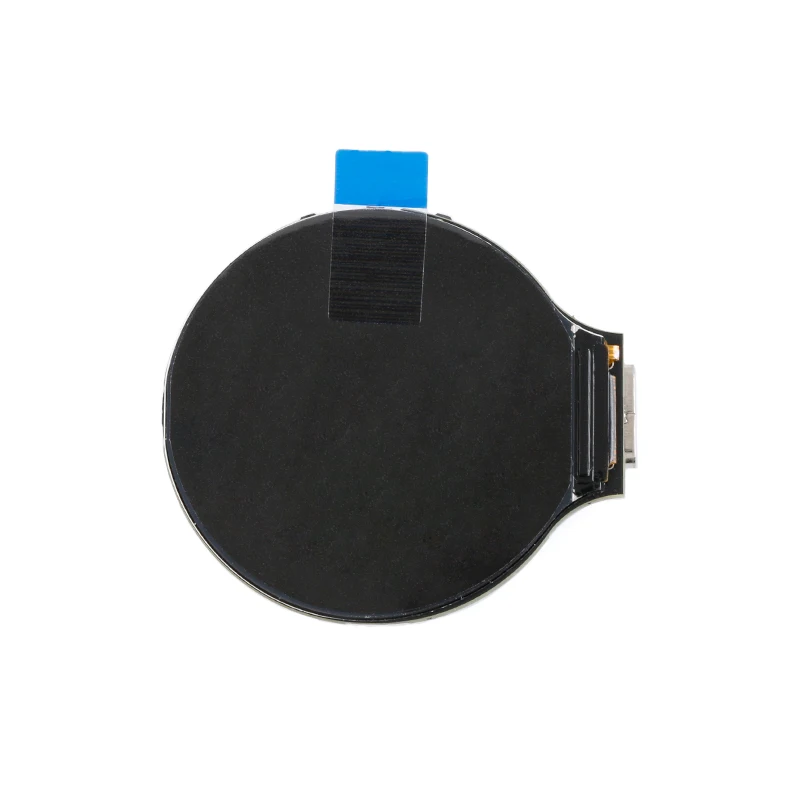

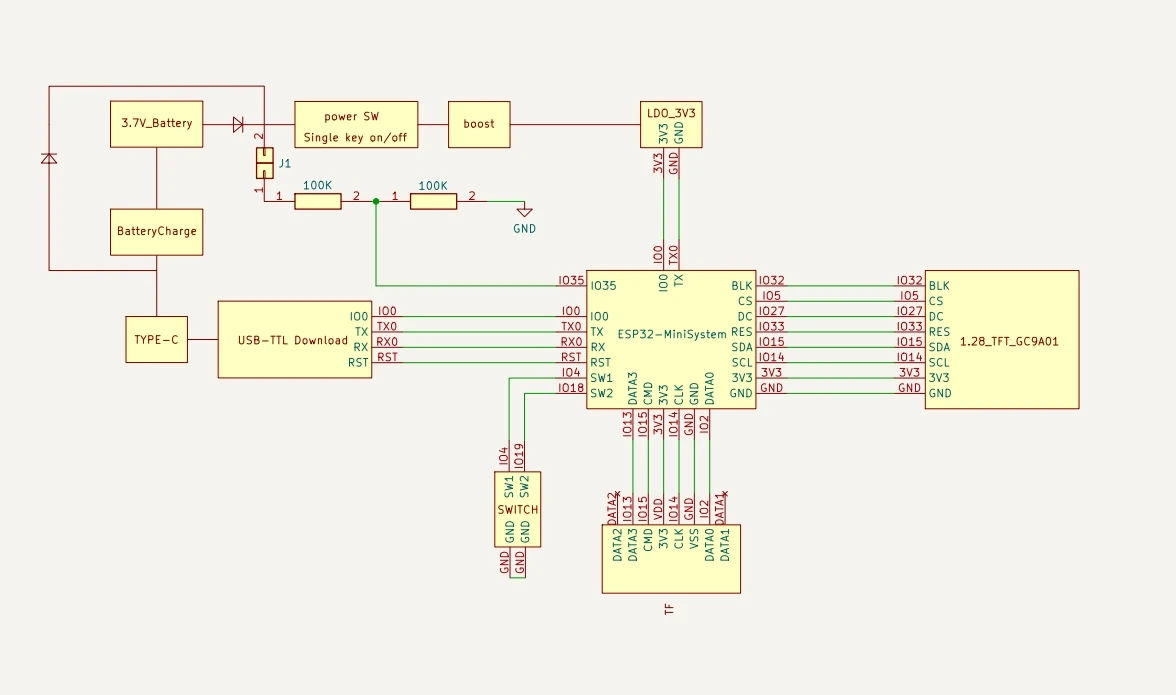

개발 보드는 1.28 인치 원형 TFT 스크린, GC9A01 드라이버 칩, 240*240 해상도 및 선명한 65K 컬러 디스플레이를 채택합니다. 화면은 SP 인터페이스를 사용하여 온보드 ESP32 에 연결되어 사용하기 쉽도록 드라이버 예제를 제공합니다. 개발 보드는 한 번의 클릭으로 프로그램 또는 직렬 통신을 다운로드 할 수있는 USB 포트를 제공합니다. 물론 USB 포트는 전원 공급 장치에도 사용할 수 있습니다. 보드에는 배터리 인터페이스와 충전 회로도 포함되어 있습니다. 3.7V 리튬 배터리가 연결된 경우 USB 포트만 충전하면 됩니다. 배터리 전원의 경우 배터리는 두 개의 전압 분배기 저항을 통해 ESP32 의 포트 0 에 연결됩니다. 배터리의 전압은 ADC를 통해 전압 분배기 후 전압을 수집하여 결정할 수 있습니다. 기본 전력 소비, 점퍼 패드를 단락 한 후 기능을 활성화하십시오. 또한 보드에는 3 개의 측면 누름 버튼과 TF 카드 인터페이스가있어 TF 카드에 직접 삽입하여 사용할 수 있습니다. 하나의 버튼은 전원 스위치 버튼이고 다른 두 버튼은 사용자의 필요에 따라 코딩 할 수있는 사용자 정의 버튼입니다. 버튼이 너무 작아서 셸에 맞지 않을 경우 버튼 양쪽의 패드에 와이어를 용접하여 외부 버튼에 연결하여 사용할 수 있습니다.

2 、 파라미터 소개

제품 유형: ESP32-TFT 개발 보드 시리즈

입력 전압: USB-5V/3 7V-BAT (배터리는 교정 3. 7V 리튬 배터리만 지원)

작동 전류: 코드의 작동과 관련이 있으며 일반적으로 100ma 를 초과하지 않습니다.

ESP32 최소 시스템 매개 변수

작동 주파수: 240MHZ

코어 수: 2

피쉬 크기: 16Mbyte

Psram: 8Mbyte (ESP32 의 현재 버전은 4Mbyte 공간 만 지원합니다)

안테나: 예

무선: 블루투스 + WiFi 2 4G

화면 유형: TFT IPS

주변 기기: TF 카드 홀더 x1

사용자 정의 키 x2

1.28 인치 GC9A01 드라이버 칩 TFT 스크린 x1

전기 수집 인터페이스 x1

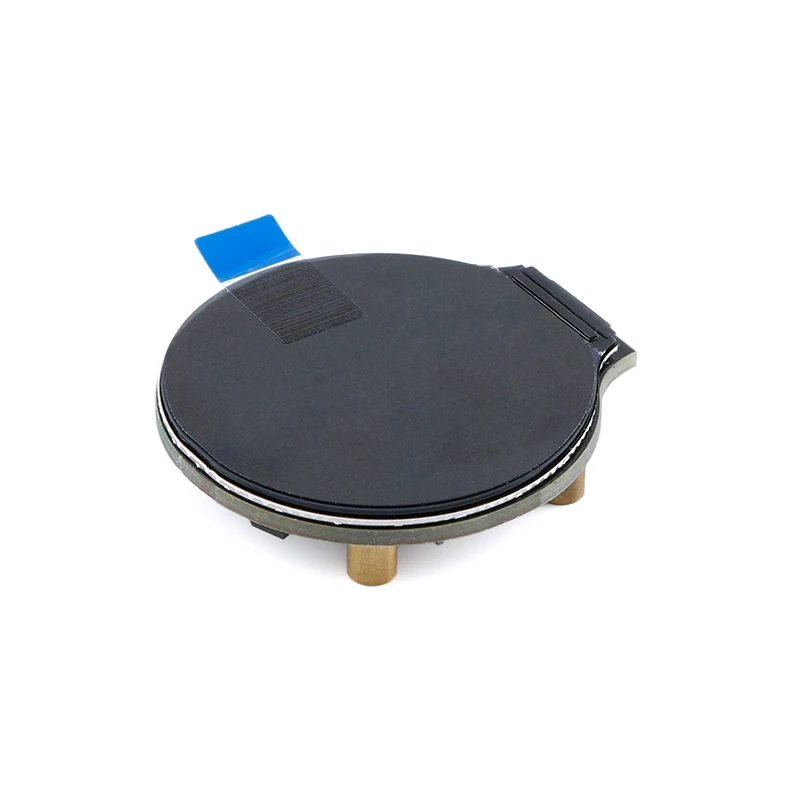

고정 방법: M2 구리 칼럼

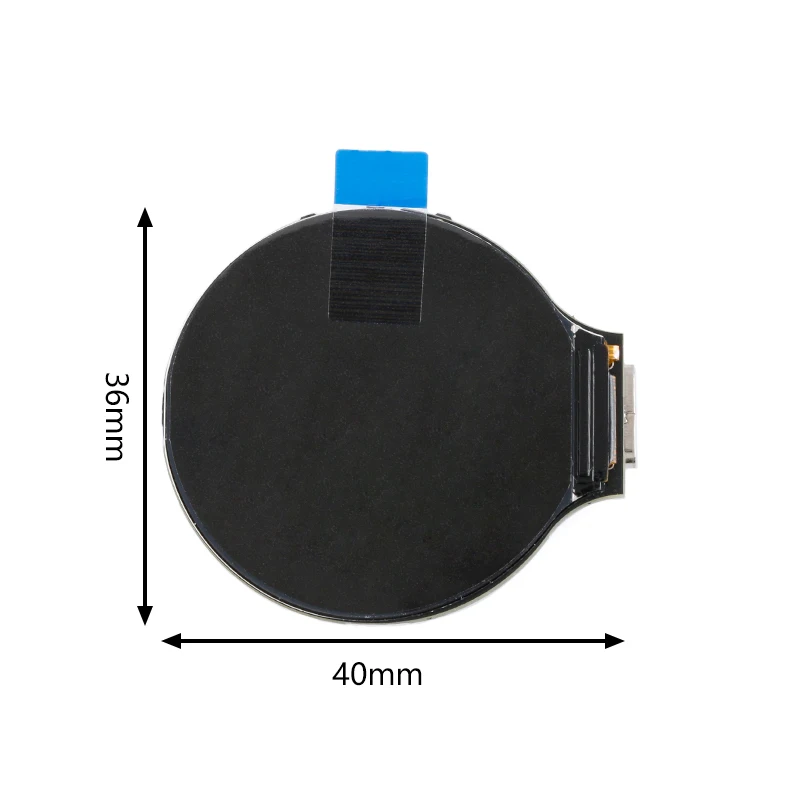

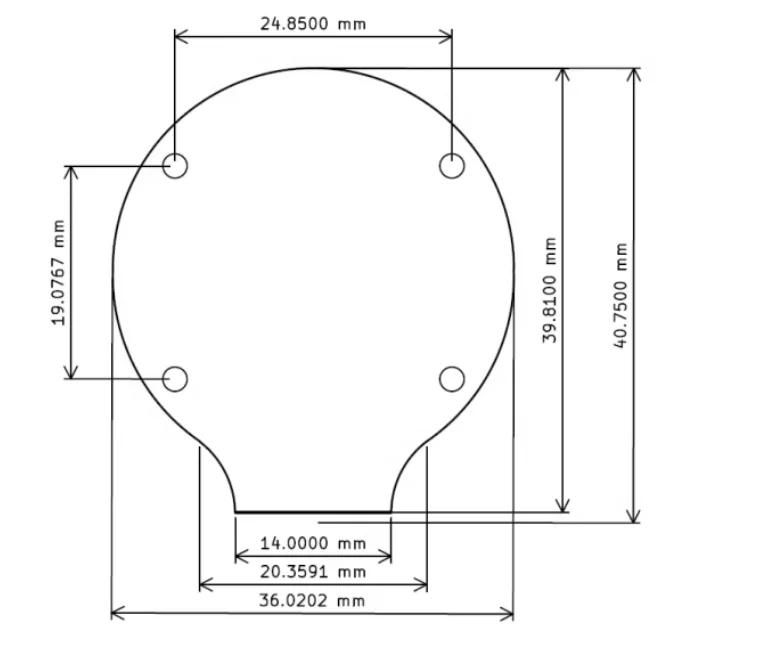

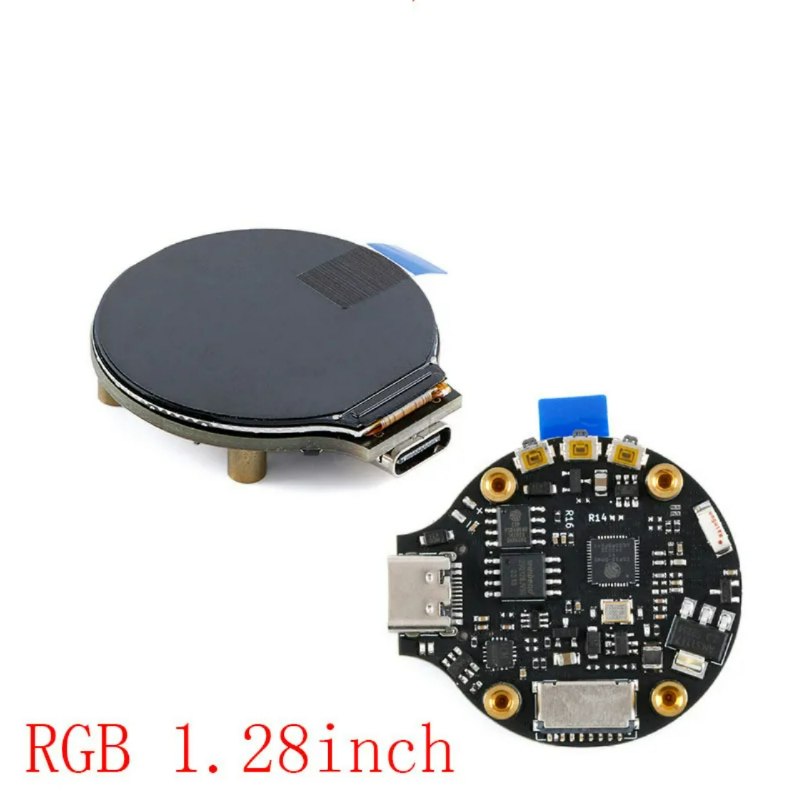

크기 참조: 41mm (H) x37mm (W) -카드 삽입 없음

41mm (H) x44mm (W) -카드 삽입

수동 측정의 편차

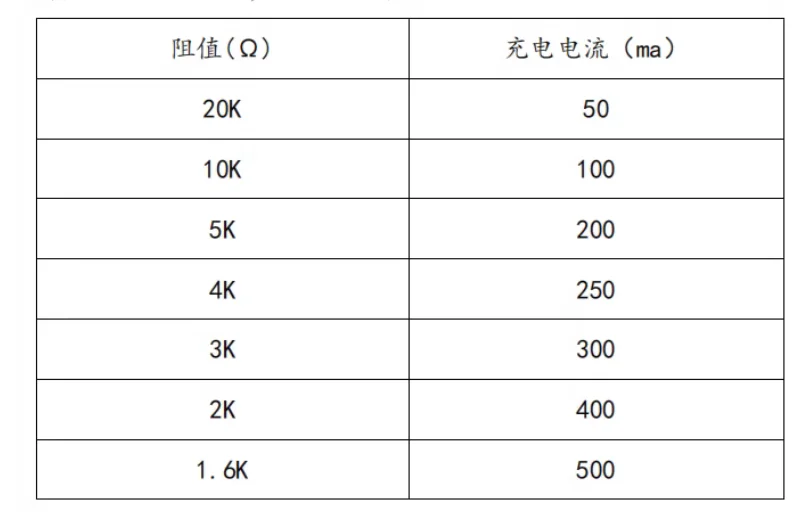

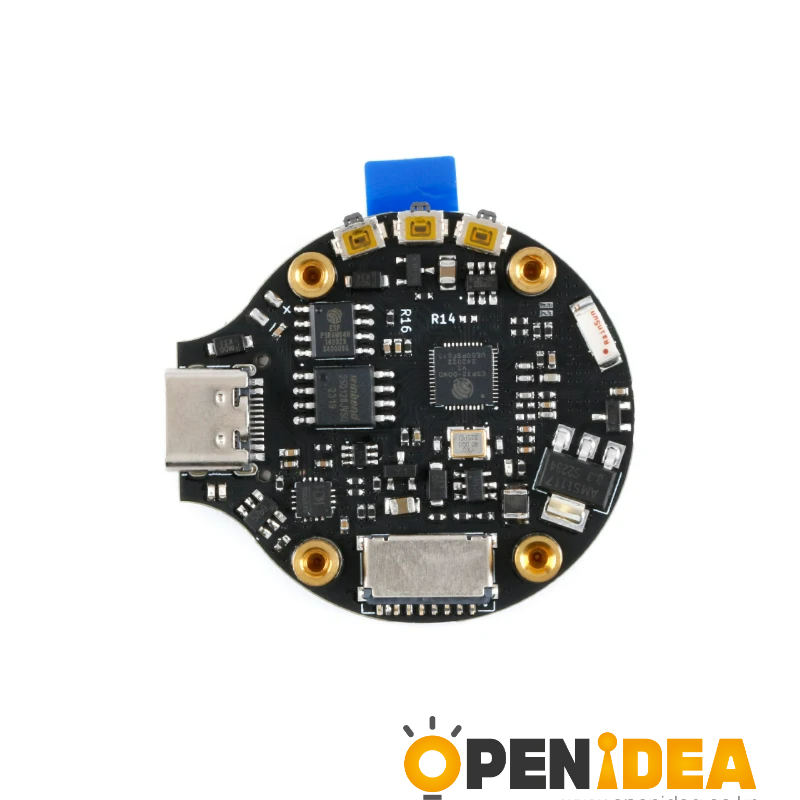

4, 기능 섹션 설명: TYPE-CTYPE C 인터페이스는 전원 공급 장치, 배터리 충전, 프로그램 다운로드 및 시리얼 통신에 사용할 수 있습니다. TYPE-C 포트를 전원 공급용으로 사용하는 경우 전류가 부족하여 다시 시작하지 않도록 USB3.0 포트 또는 휴대폰 충전 헤드를 연결하십시오. 전원 공급 장치에 일부 확장 도크를 사용하고 너무 많은 전류를 소비하는 wif 및 Bluetooth와 같은 기능을 켜면 쉽게 다시 시작할 수 있습니다. 충전 칩은 500ma 의 최대 전류를 채택합니다. 용량이 적은 일부 사용자는 배터리에 연결할 때 소용량 배터리를 사용하고 제품 자체의 발열 용량이 높다는 점을 고려할 때 기본 최대 충전 전류는 약 300ma 로 제한됩니다. 더 높은 전류가 필요한 경우 저항을 교체하여 전류를 얻을 수 있습니다. 대부분의 경우 충전 전류를 높이는 것을 추천 않아 제품이 더 많은 열을 발생시킵니다. 자세한 내용은 아래 표를 참조하십시오
