사양 매개 변수: NTSC, PAL (m) (B, D, G, H, I, M, N), Pal60 비디오 데이터 지원

낮은 전력 소비:<150mW

A/D 변환: 고속 9 비트 A/D 변환을 지원하며 호스트는 밝기, 대비, 채도 및 색상 톤 제어를 제어 할 수 있습니다

프로그래밍 가능한 출력 데이터 속도-12.2727 MHz 정사각형 픽셀 (NTSC)

-14.75-mHz 정사각형 픽셀 (PAL)

-13.5 MHz ITU-R BT.601 (NTSC 및 PAL)

비디오 입력: 아날로그 입력 채널은 두 개의 CVBS 비디오 입력을 수용할 수 있습니다 (AC 커플링, 0.1uF).

아날로그 입력 포트 연결 가능: 선택 가능한 복합 비디오 입력 2 개, s-비디오 입력 1 개

표준 프로그래밍 가능한 비디오 출력 형식: ITU-R BT.656, 8 비트 4:2:2 임베디드 동기화, 8 비트 4:2:2 이산 동기화

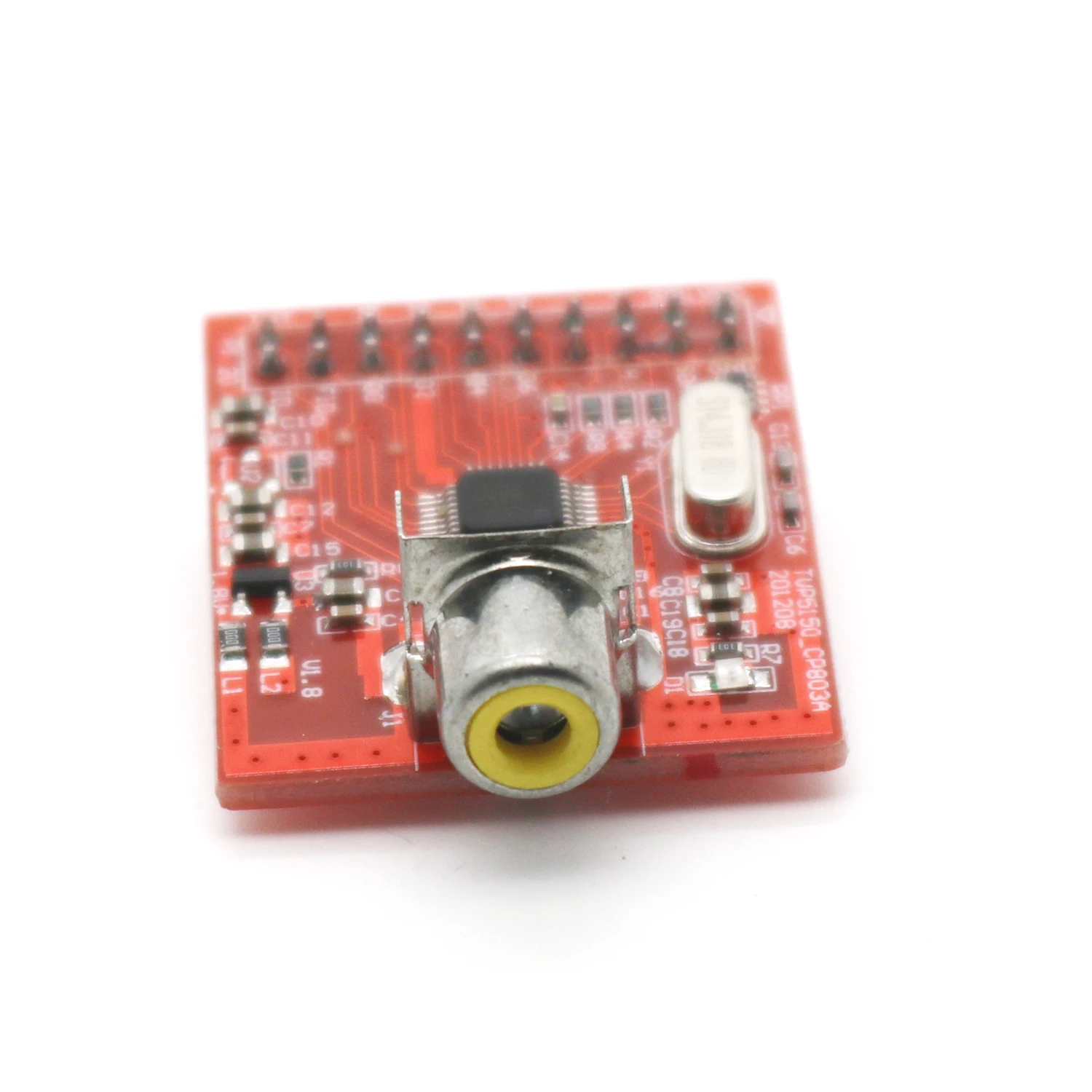

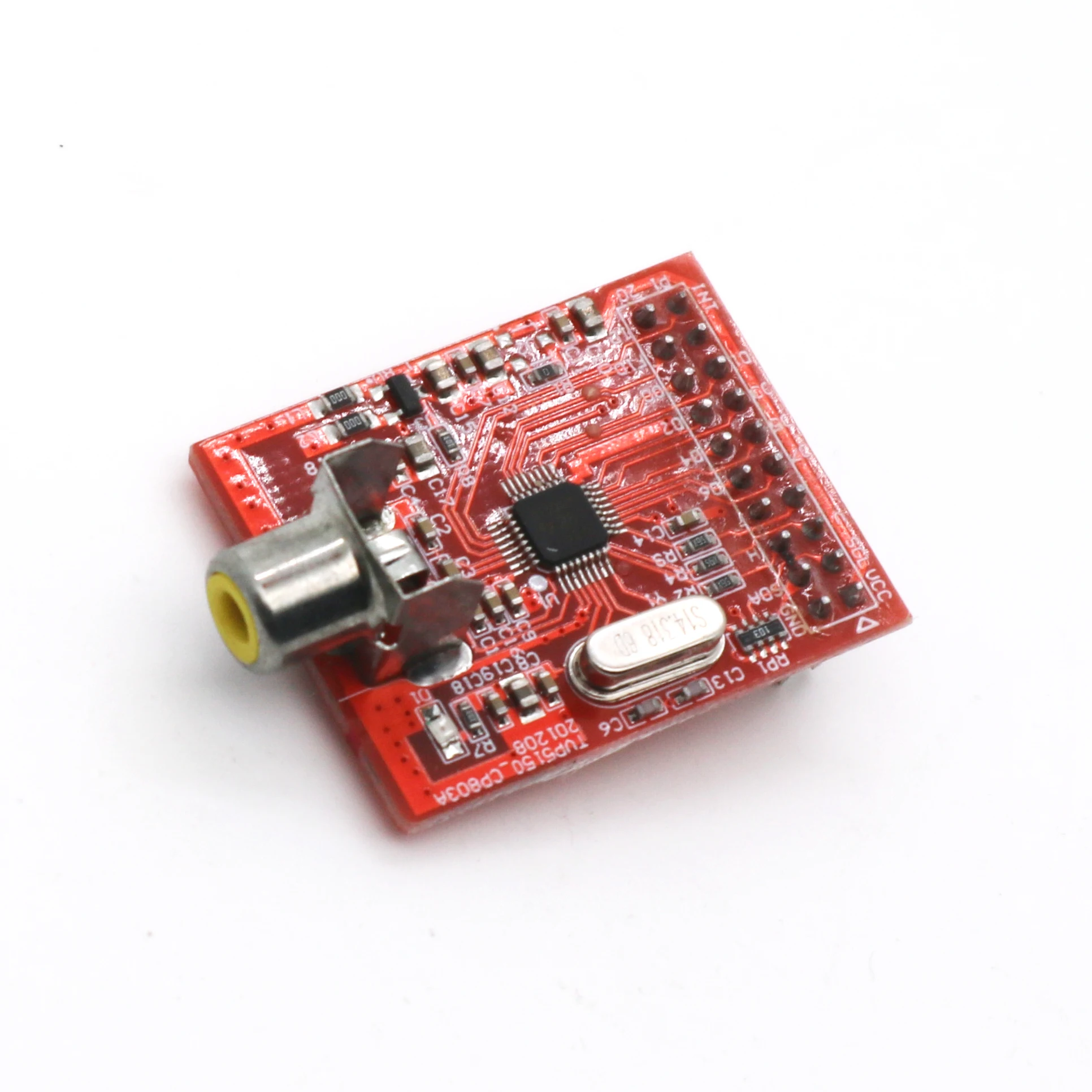

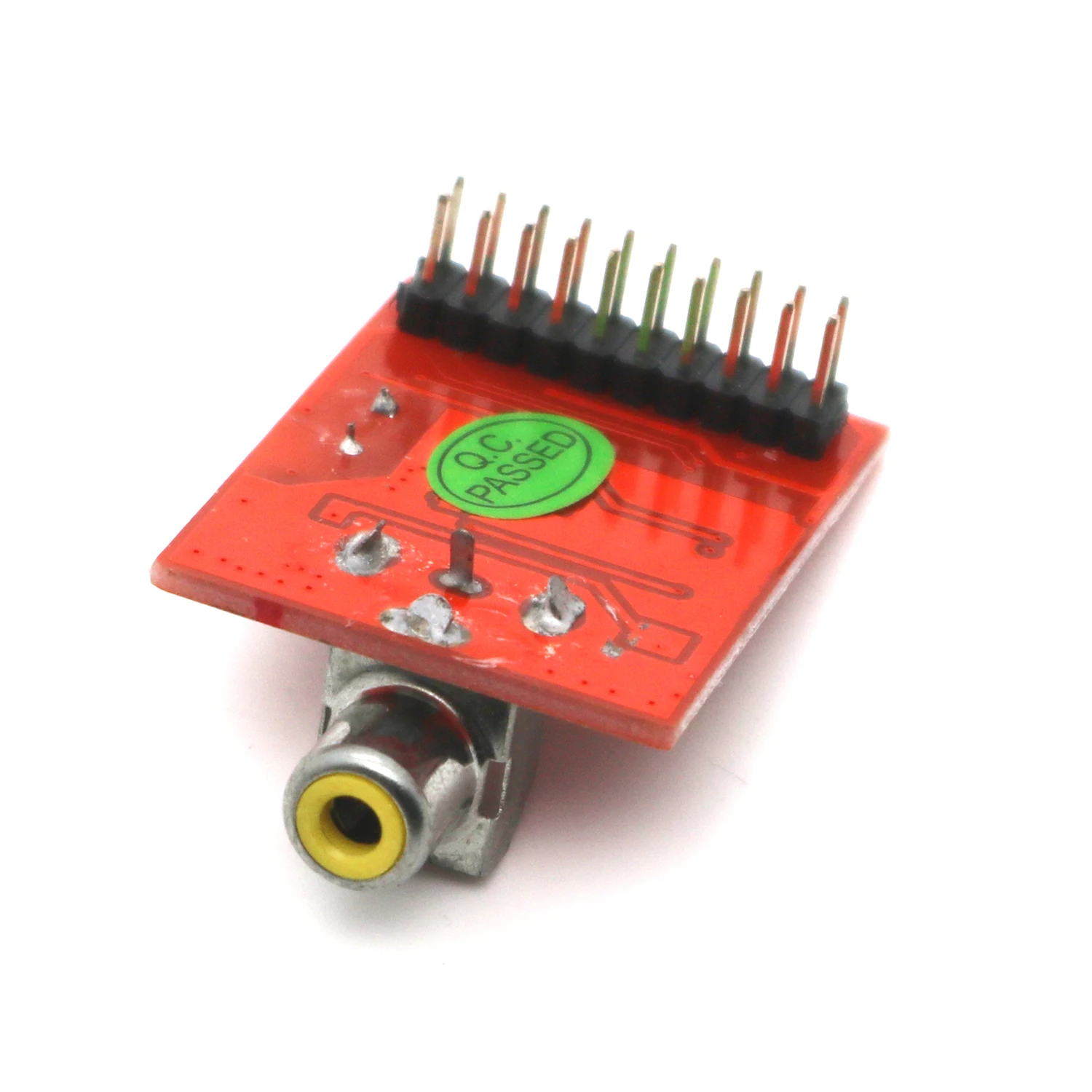

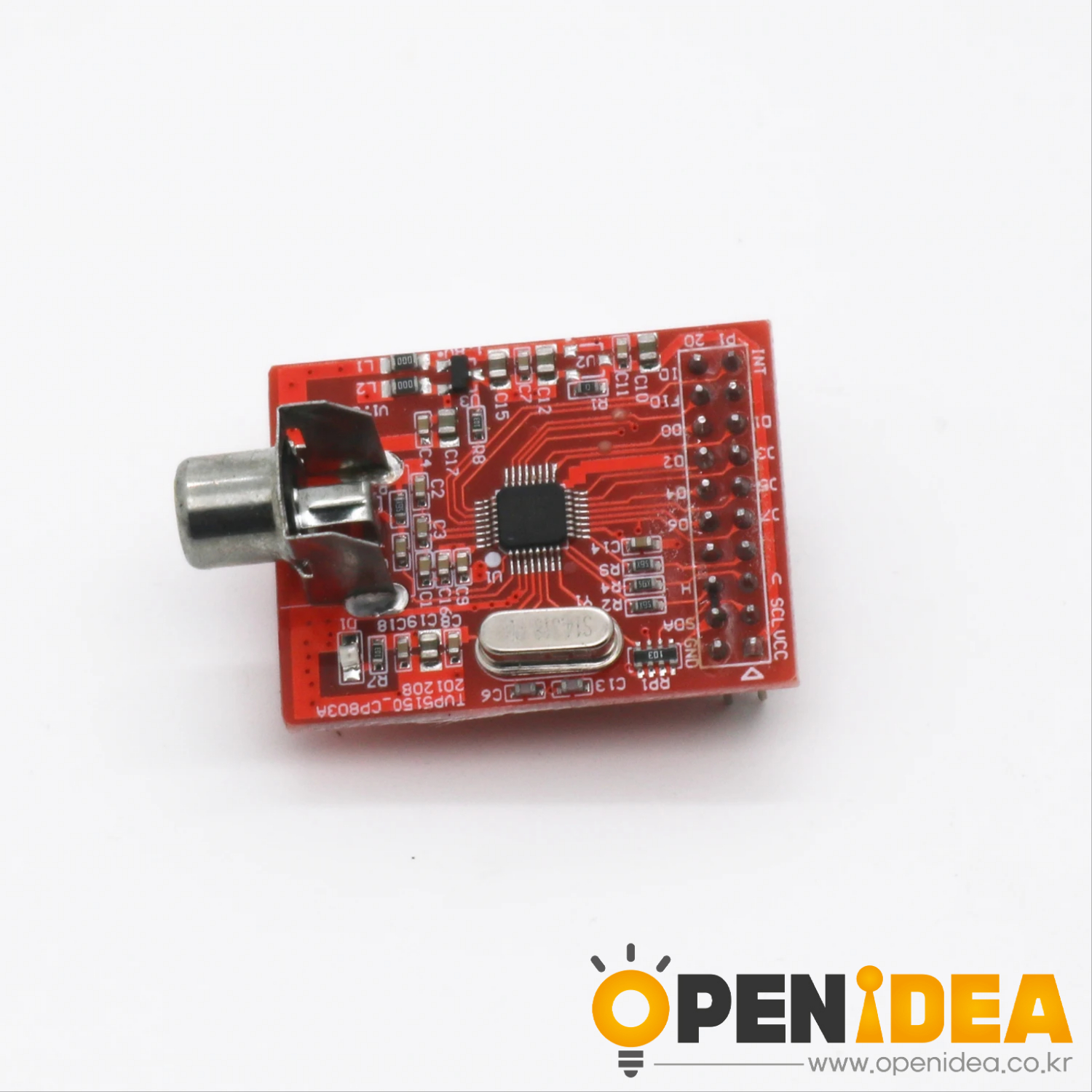

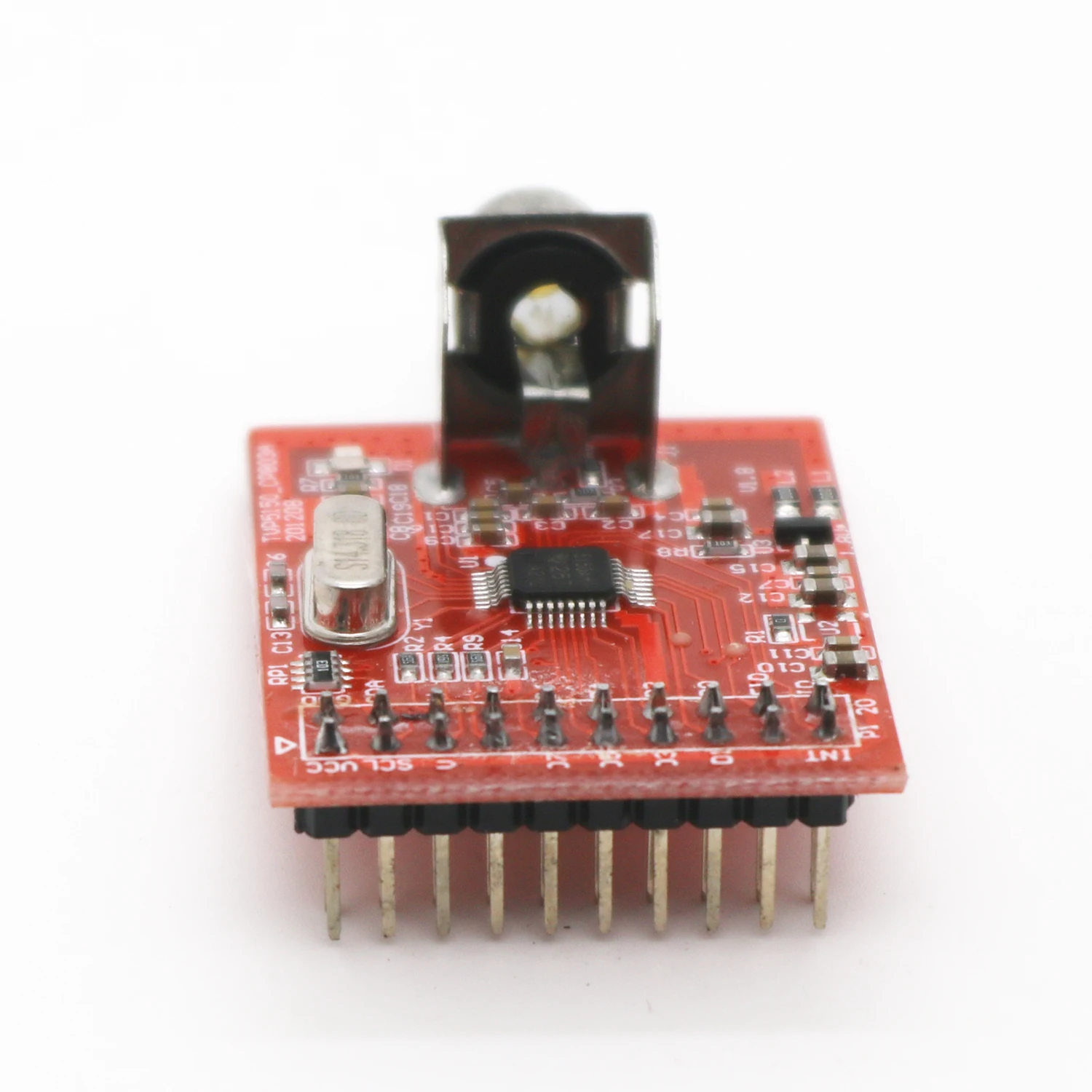

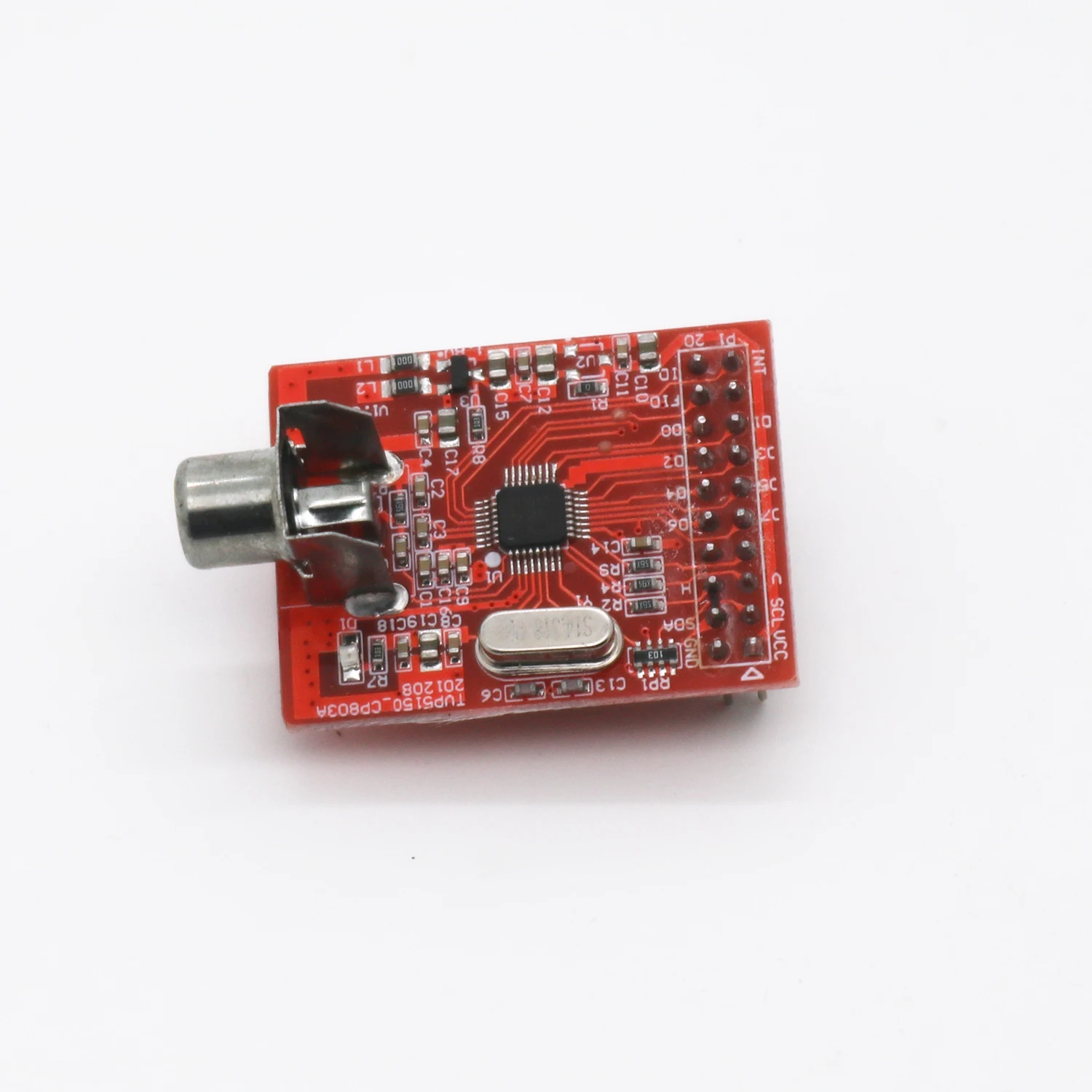

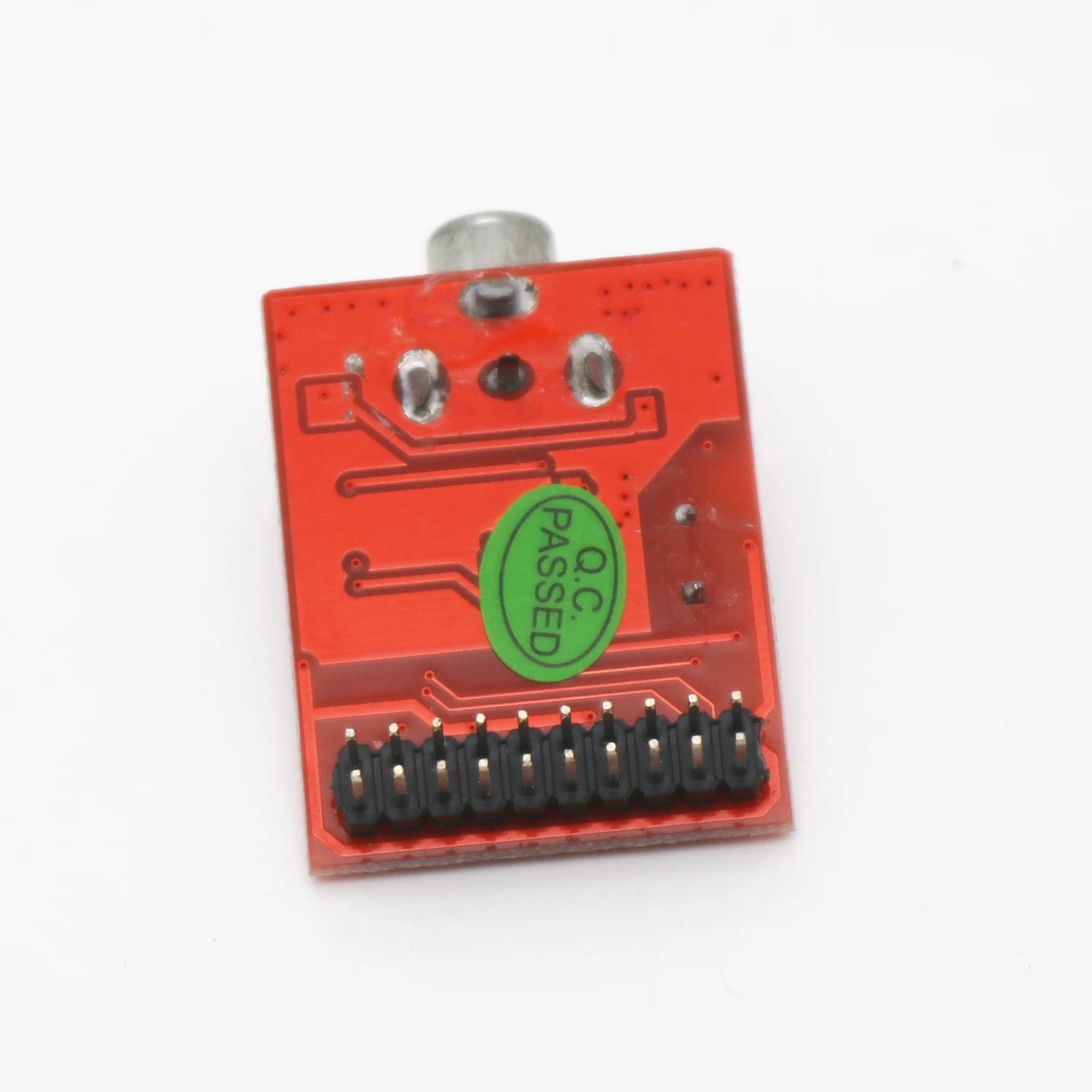

TVP5150 은 표준 아날로그 비디오 신호를 자동으로 감지하고 변환 할 수있는 고성능 비디오 디코딩 모듈입니다. 예를 들어, NTSC PAL 및 SECAM 4:2:2 이미지 형식으로 변환하고 8 비트 ITU-R BT.656 표준 인터페이스를 사용하여 데이터를 출력합니다 TVP5150 은 다양한 비디오 장치와 호환됩니다. DVD 플레이어 및 셋톱 박스와 같은. 일반적인 CCD 카메라는 역 이미지 카메라입니다.

예제 제공:

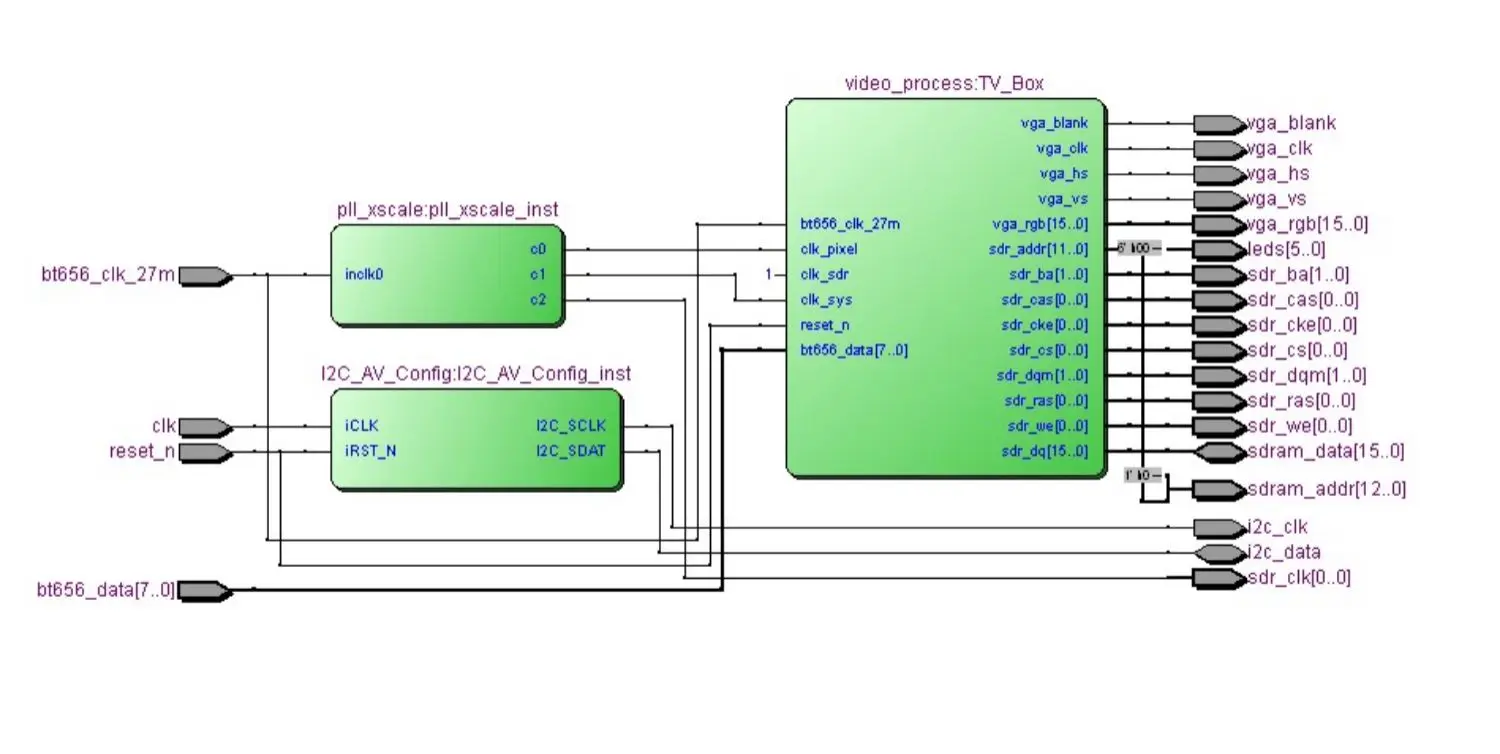

FPGA CCD 카메라 기반 CCD 카메라 이미지 수집 시스템 인터넷 흔히 사용되는 차량용 백미러 카메라입니다. 인터페이스는 시장에 나와있는 다양한 개발 보드의 카메라 인터페이스와 호환됩니다. TI 회사의 TVP5150 칩은 고전적인 PAL 디코더 ADI도 비슷한 칩을 가지고 있습니다. 나는 아날로그 장치의 관점에서 여전히 TI의 NB라고 느낀다. 이 프로젝트는 DE2 개발 보드에서 포팅되었으며 CP611V 개발 보드에서 실행할 수 있습니다. ITU_656 형식 디코딩, YCbCr에서 RGB 이미지 형식 변환 등이 포함됩니다.

추신: CMOS 카메라와 CCD 카메라의 효과와 효과는 같은 수준이 아니며 CCD 카메라는 훨씬 더 나은 효과를 나타냅니다. 이 제품은 현재 FPGA 루틴만 제공하며 STM32 루틴이 없습니다. 이 그룹의 일부 네티즌들은 STM32 및 다른 ARM 플랫폼에 성공적으로 포팅했습니다. 직접 수집하십시오.

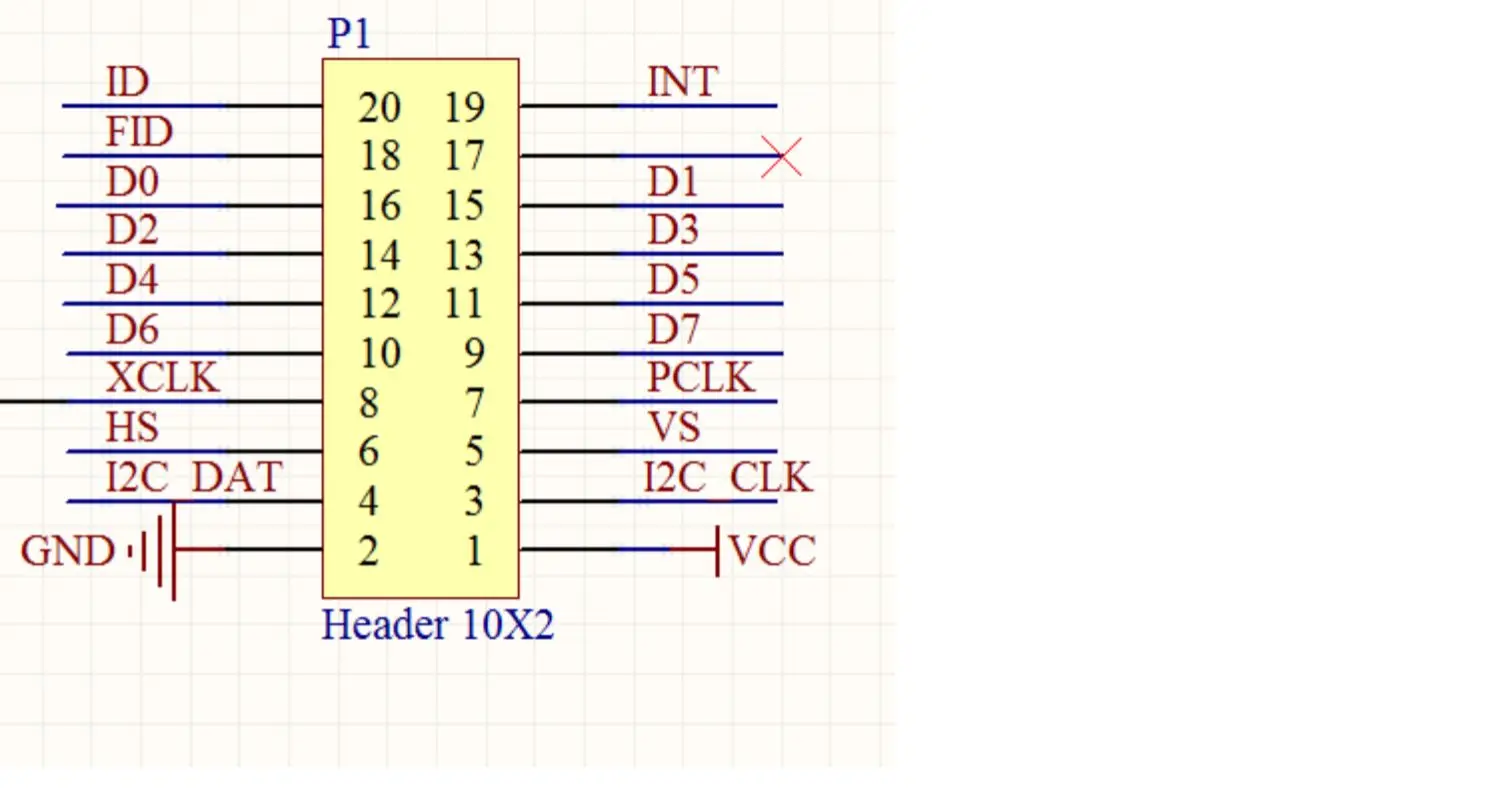

범용 카메라 모드와 호환

둘째, 테스트 루틴

루틴이있는 개발 보드 테스트도 자체 포팅 할 수 있습니다.

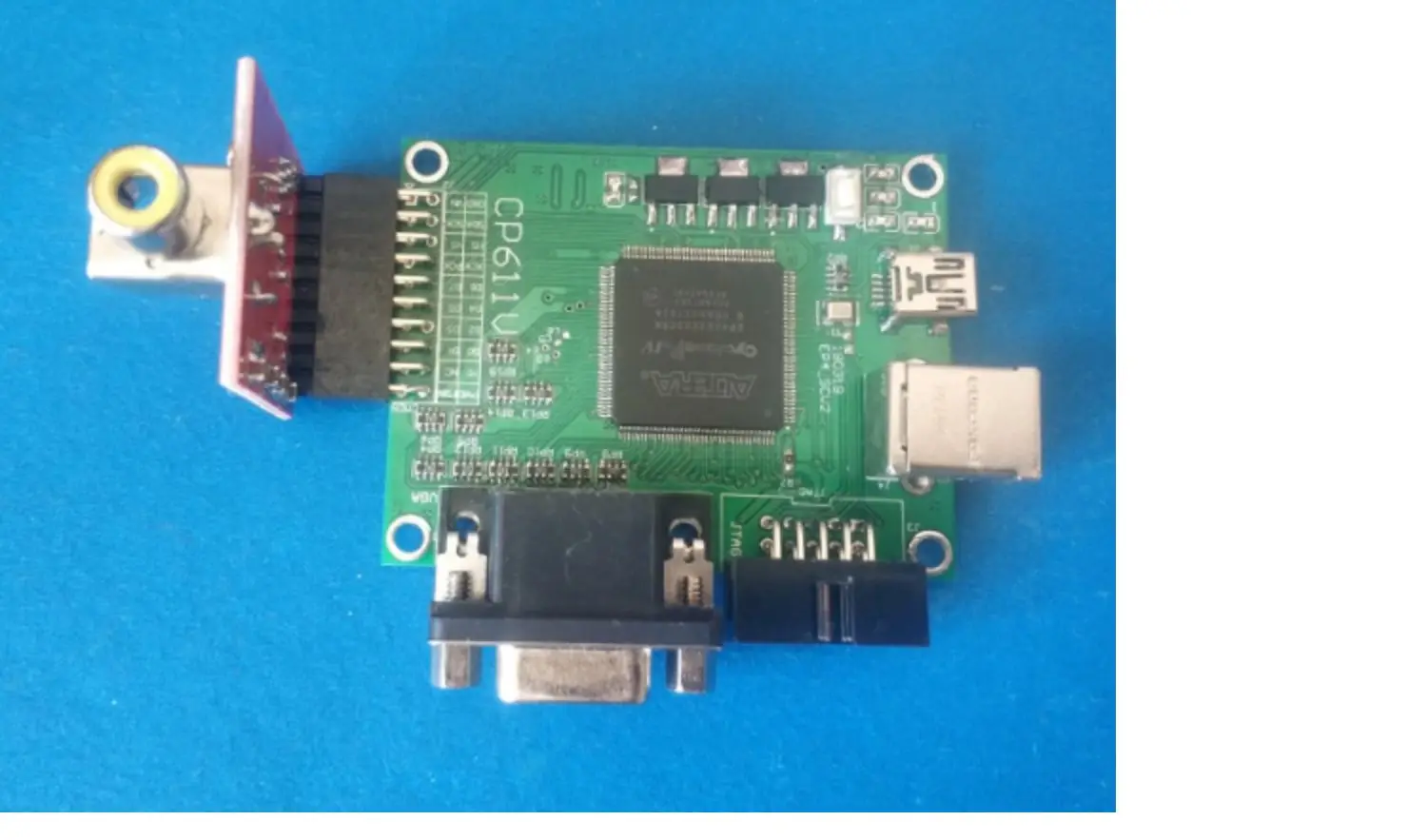

필요한 리소스: FPGA + SDRAM + VGA (CP611V 개발 보드 데모)

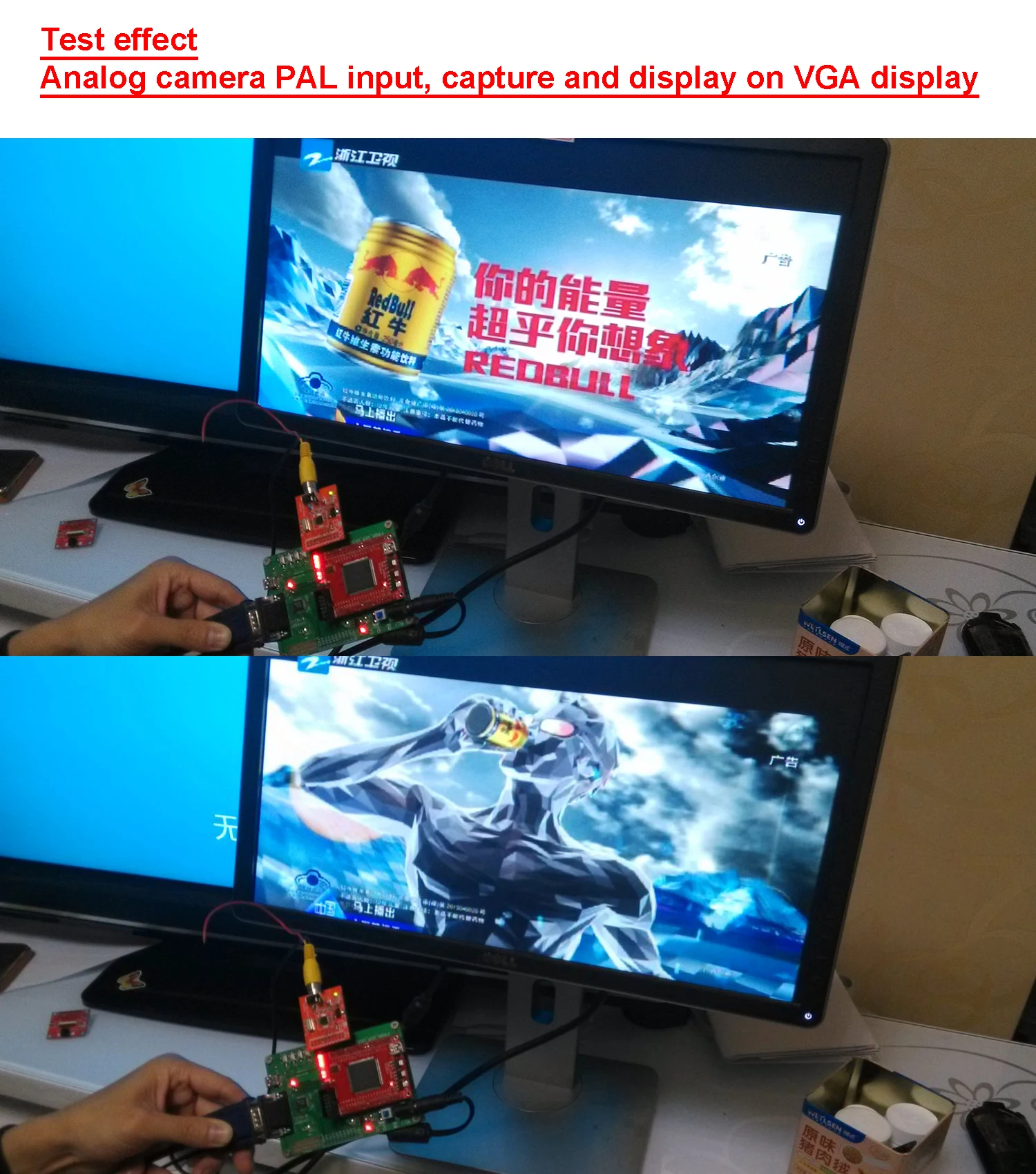

TV 셋톱 박스의 av 출력은 tvp5150 에 연결되고 vga 출력이 TV 테스트를 연결하는 데 사용됩니다.
