DS3231M
±5ppm, I2C 실시간 클럭
업계 최초로 MEMS 공진기를 통합한 온보 RTC는 결정체의 기계적 고장 위험을 효과적으로 감소시켰습니다.
개술
DS3231M은 저비용, 고정밀 I2C 실시간 클럭(RTC)입니다. 이 장치에는 배터리 입력 단자가 포함되어 있어 주 전원 차단 시 정확한 타이밍을 유지할 수 있습니다. 통합 MEMS는 장치의 장기 정확도를 향상시키고 생산 라인의 구성 요소 수를 줄입니다.
RTC는 초, 분, 시간, 요일, 날짜, 월 및 연도 정보를 저장합니다. 31일 미만의 달은 윤년 수정을 포함하여 월말의 날짜를 자동으로 조정합니다. 시계 형식은 24시간 또는 /AM/PM에 표시된 12시간 형식이 될 수 있습니다. 설정할 수 있는 캘린더 알람 2개와 1Hz 출력을 제공합니다. 주소와 데이터는 I2C 양방향 버스를 통해 직렬로 전송됩니다. 정밀하고 온도 보상된 전압 기준 및 비교기 회로는 VCC의 상태를 모니터링하고 전원 고장을 감지하며 출력을 재설정하고 필요한 경우 백업 전원으로 자동으로 전환하는 데 사용됩니다. 또한 /RST 모니터링 핀은 마이크로프로세서의 리셋을 생성하는 키 입력으로 사용할 수 있으며 자세한 내용은 전체 데이터의 상자 그림을 참조하십시오.
키 속성
-45°C ~ +85°C의 온도 범위에서 시간 측정 정확도는 ±5ppm (±0.432초/일)을 유지합니다.
연속 타이머를 위한 배터리 백업 제공
저전력
장치 패키지와 기능은 DS3231과 호환됩니다
완전한 시계 캘린더 기능에는 초, 분, 시, 요일, 날짜, 월, 연 시간 측정이 포함되며, 유효 기간이 2100년까지인 윤년 보상을 제공합니다.
두 개의 달력 알람시계
1Hz와 32.768kHz 출력
출력 초기화 및 버튼 떨림 입력
고속(400kHz) I2C 직렬 버스
+2.3V ~ +5.5V 전원 전압
정확도가 ±3°C인 디지털 온도 센서
-45°C ~ +85°C 작동 온도 범위

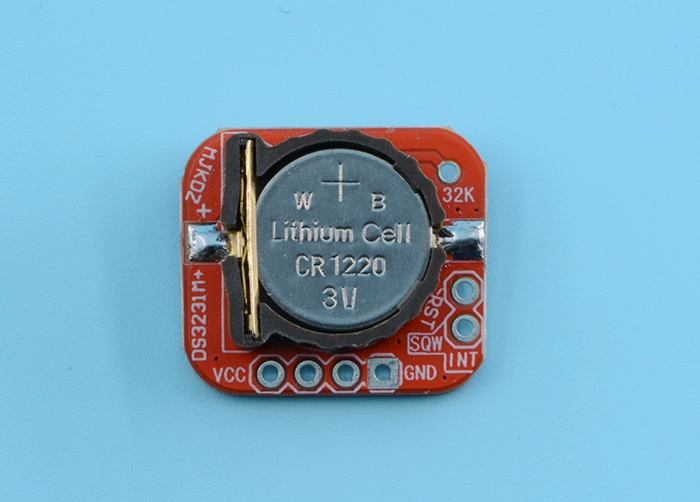

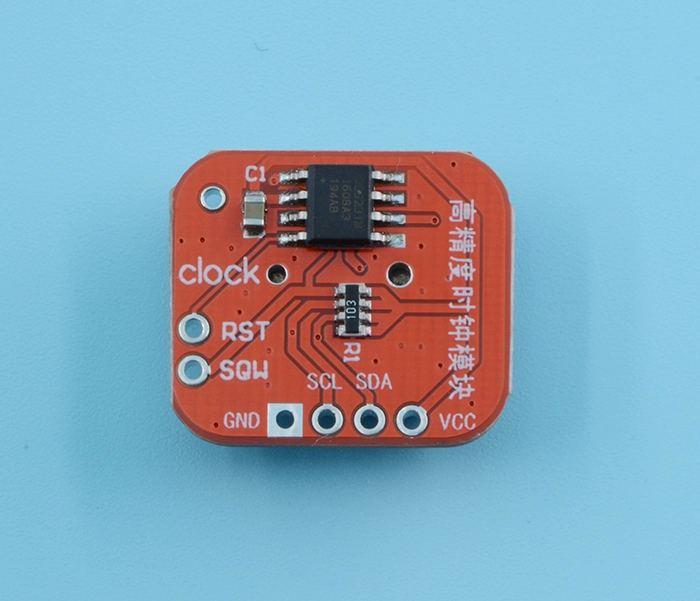

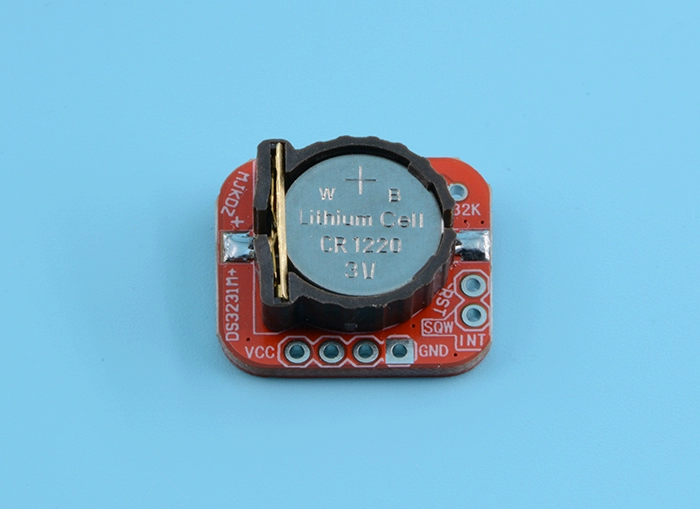

사이즈: 21x18mm
