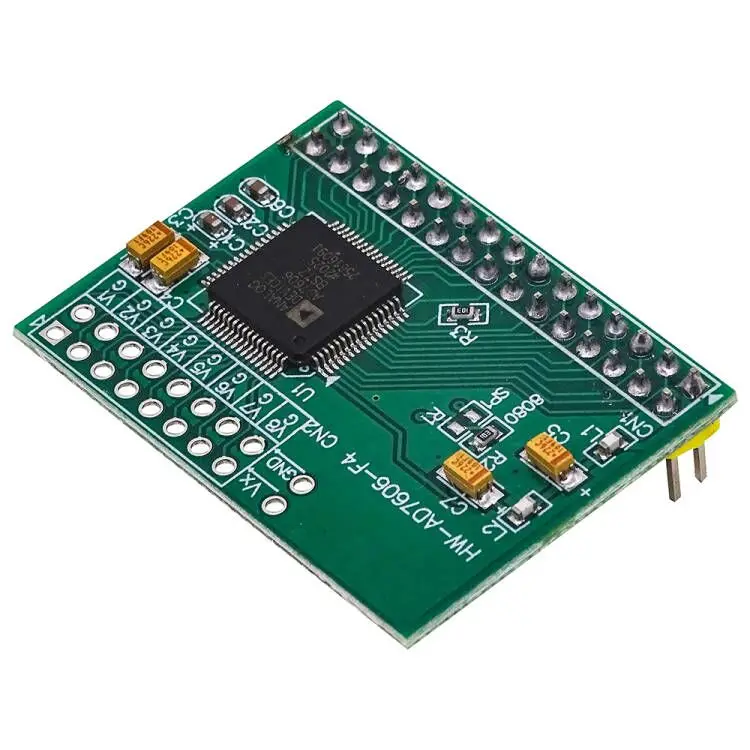

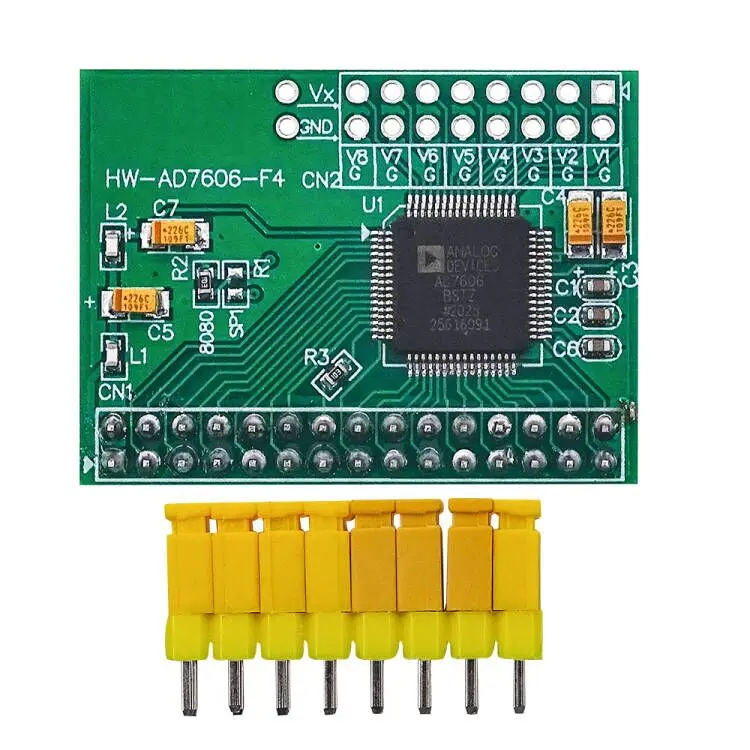

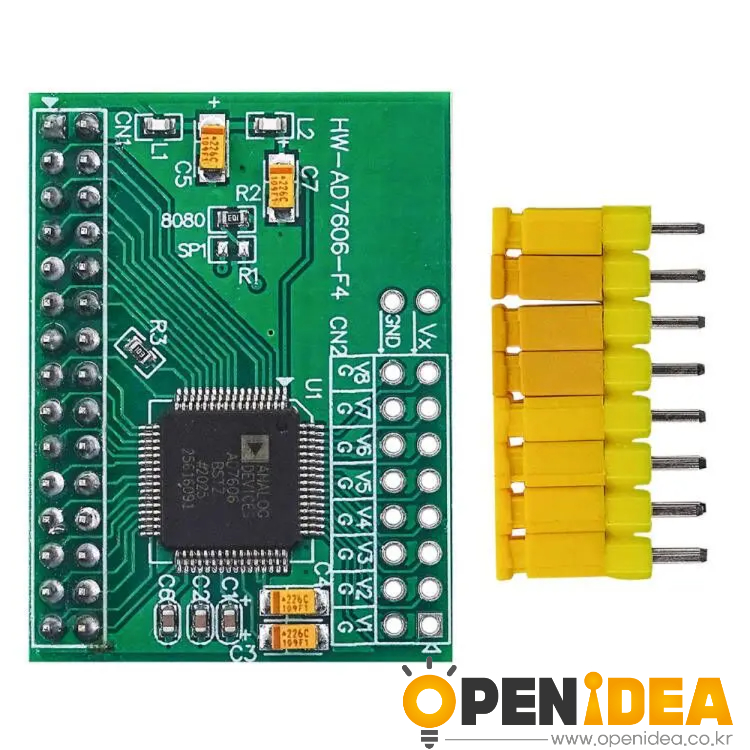

AD7606 고정밀 16 비트 ADC 칩 사용. 8 아날로그 입력. 임피던스 1 m 옴. [전면 아날로그 op-amp 회로가없는 음극 전원 공급 장치없이 센서 출력을 직접 연결할 수 있음]
플러스 또는 마이너스 5 v 입력 범위, 플러스 또는 마이너스 10 v. IO 제어 범위를 통해. 16 비트의 해상도. 최대 샘플링 주파수 200 KSPS. 사용자 정의 오버샘플링 설정 8 지원 (지터를 효과적으로 줄일 수 있음)
내장 벤치 마크. SPI 인터페이스 또는 16 비트 버스 인터페이스 인터페이스. 인터페이스 IO 레벨은 5 V 또는 3.3 V일 수 있습니다.
팁: 편리하게 선택하기 위해 PCB 표면의 이중 행 분사는 아날로그 입력 (2) 을 8/2.54mm 간격으로 용접하지 않습니다.
샘플링 속도는 펄스 주파수에 의해 제공된 MCU 또는 DSP에 의해 제어됩니다. AD7606 은 단일 5 v 전원 공급 장치를 사용해야 합니다.

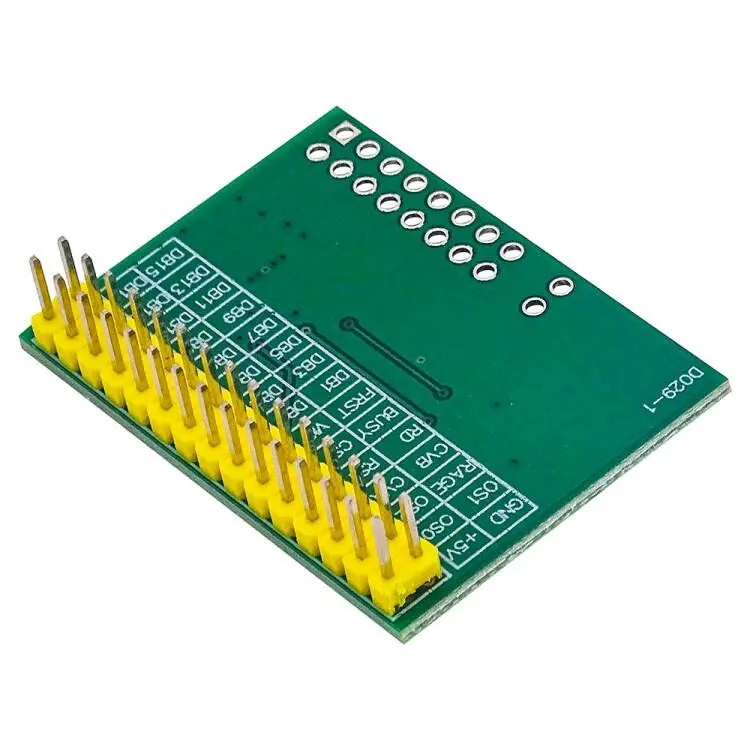

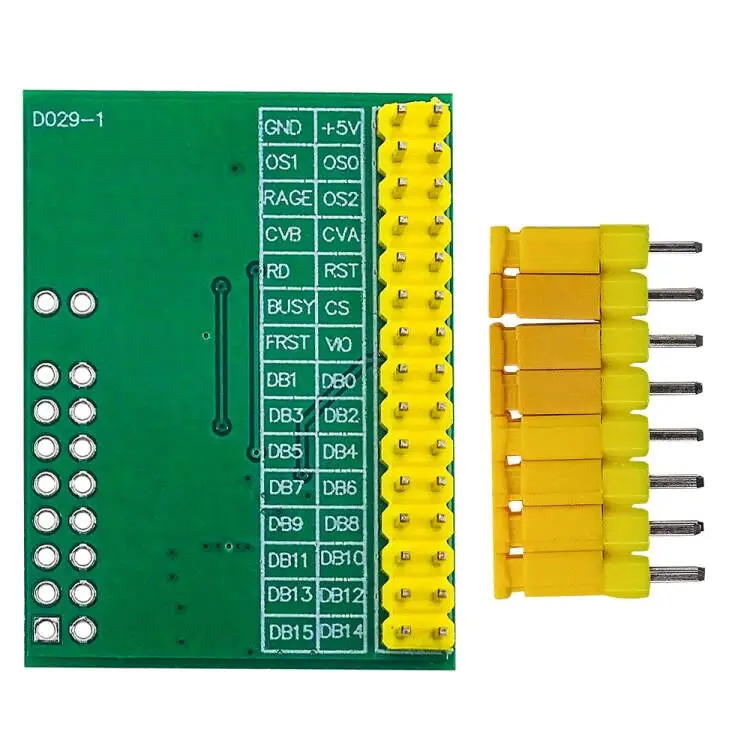

[설명] 모듈 핀
OS2 OS1 OS2: 합성 상태가 선택한 샘플링 모드입니다.
000 은 샘플링 없음, 최대 200 KSPS 샘플링 속도를 말했습니다.
001 은 2 번 오버 샘플링, 즉 두 개의 샘플을 수집하기위한 평균 내부 하드웨어라고 말했습니다.
010 은 4 번 오버 샘플링, 즉 하드웨어 내부의 평균 샘플 4 개를 수집한다고 말했습니다.
011 은 8 번 샘플링, 즉 하드웨어 내부의 평균 샘플 8 개를 수집한다고 말했습니다.
100 16 번 오버 샘플링, 즉 하드웨어 내부 평균 16 샘플 수집
101 32 번 오버 샘플링, 즉 내부 평균 하드웨어 수집 32 샘플
110 샘플링 전에 64 번, 즉 내부 하드웨어가 평균 64 샘플을 수집한다고 말했습니다.
오버샘플링 비율이 높을수록 ADC 변환 시간이 길어지고 최대 샘플링 빈도가 낮아집니다.
CVA, CVB: AD 변환 제어 신호를 시작합니다. CVA는 1-4 채널로, CVB는 5-8 채널을 결정했습니다.
두 신호는 짧은 시간 동안 비틀 거릴 수 있습니다. 일반적으로 CVA, CVB가 병렬로 연결될 수 있습니다.
RAGE: 범위 선택. 0 은 플러스 또는 마이너스 5 v, 1 플러스 또는 마이너스 10 v를 의미합니다.
RD: 신호 읽기
RST: 신호 재설정
바쁜, 바쁜 신호
CS: 신호 조각 선택
FRST: 1 채널 신호 샘플 주문
VIO: 통신 인터페이스 수준
DB0 - DB15: 데이터 버스
색상: 그림 색상
소재: ABS
