특징:

1.이 제품은 매끄럽고 완벽한 용접 조인트로 정교하게 설계되어 절묘한 장인 정신을 보여주고 프로젝트에 안정적이고 신뢰할 수 있는 솔루션을 제공합니다.

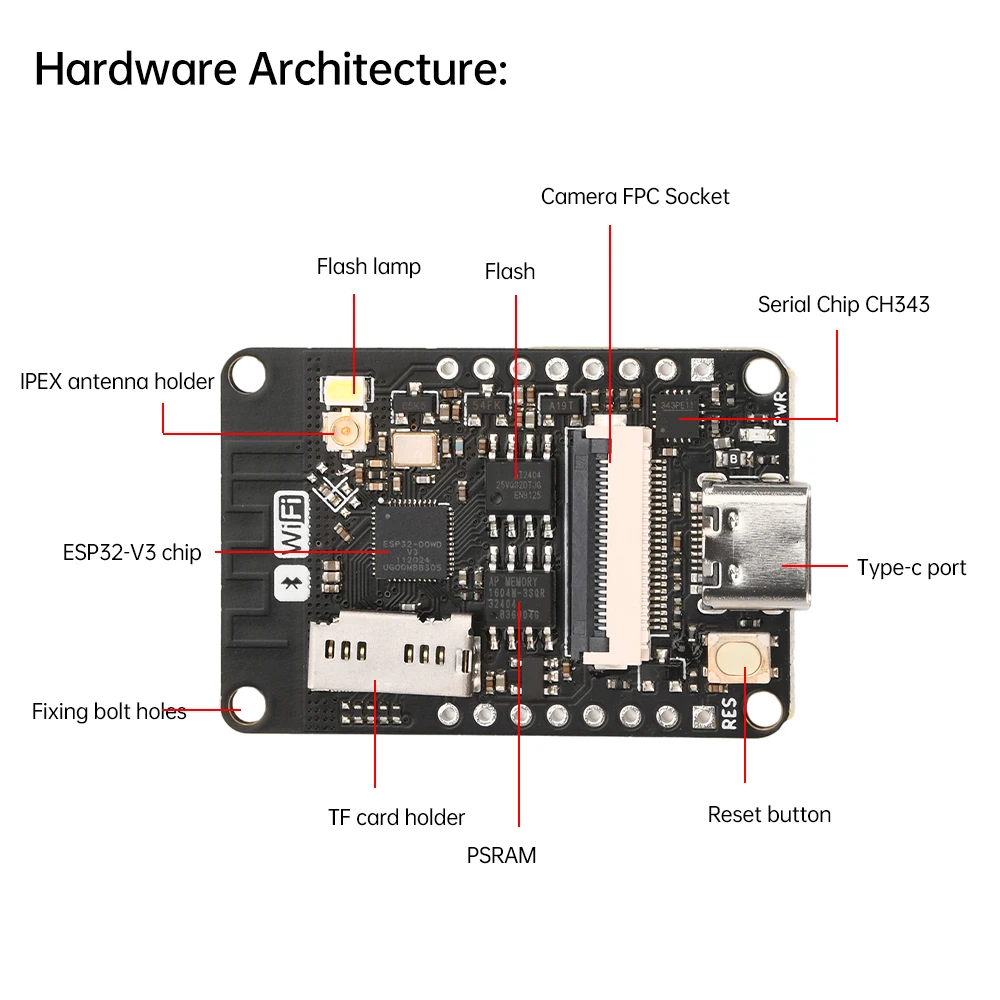

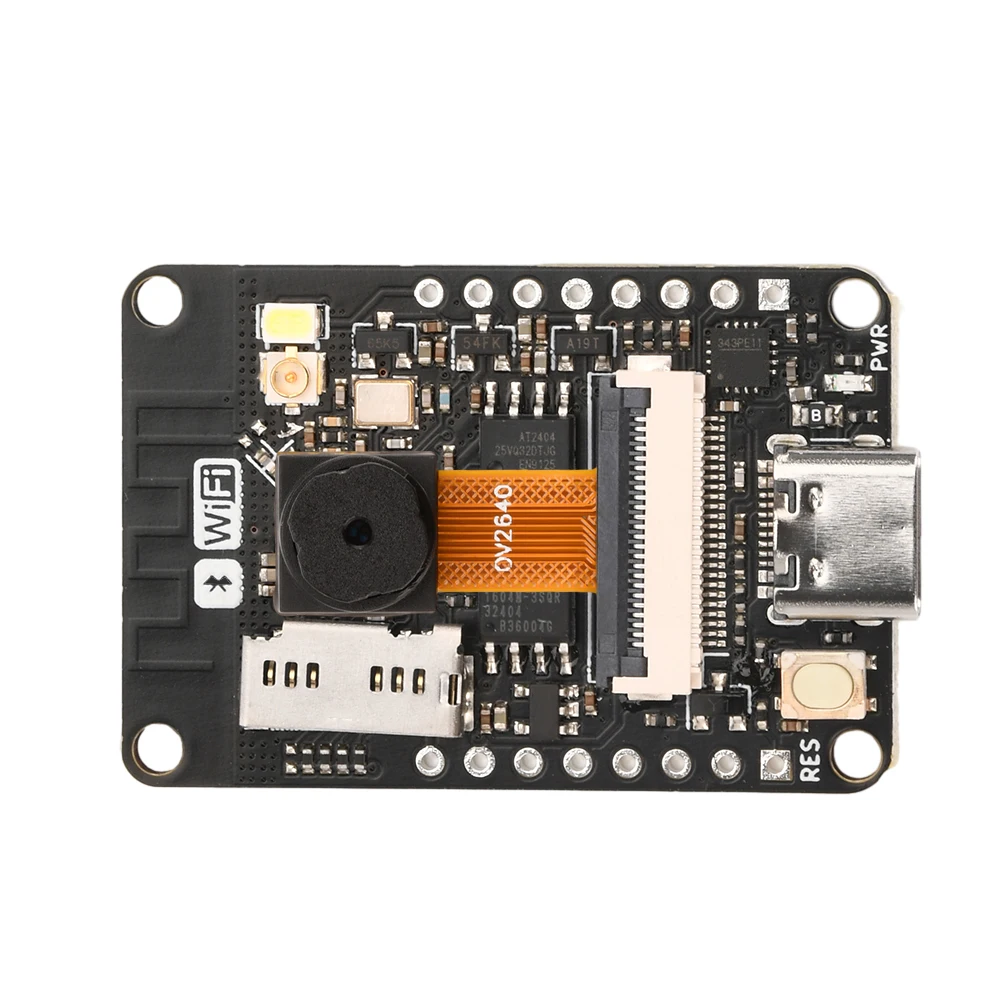

2.PCB 보드 장착 안테나를 채택한 코어는 ESP32 칩을 기반으로 개발된 모듈을 채택하여 가장 작은 시스템으로 독립적으로 작동할 수 있습니다.

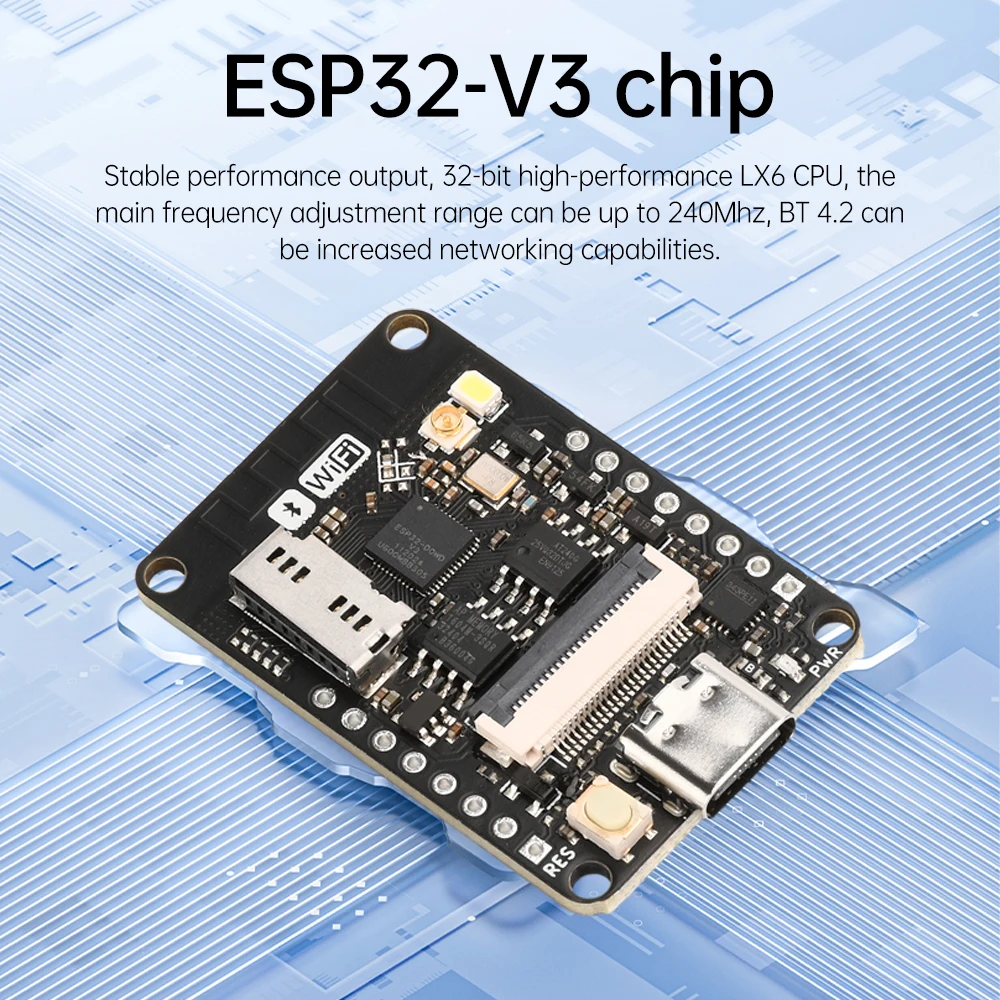

3.온보드 ESP32-V3 칩, 안정적인 성능 출력, 32비트 고성능 LX6CPU, 최대 240MHz의 주파수 조정 범위, Bluetooth 4.2는 네트워킹 기능을 추가할 수 있습니다.

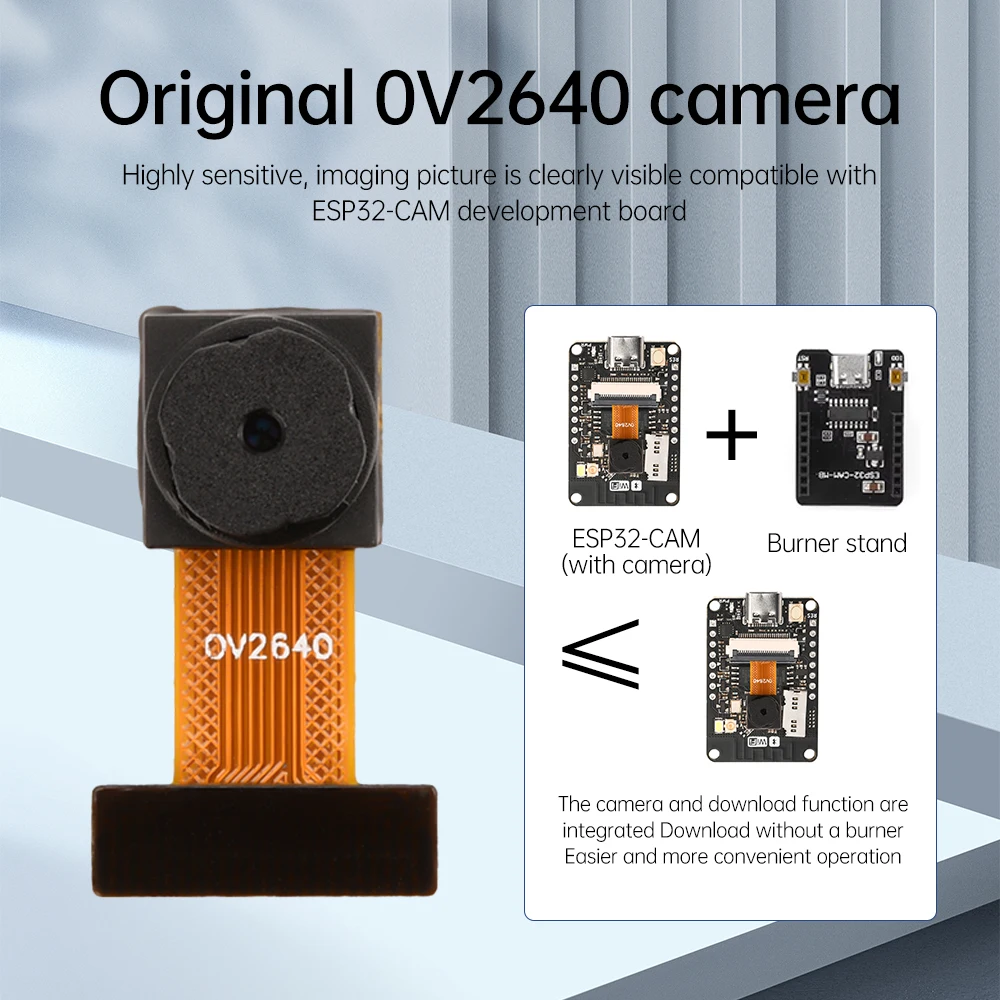

4.보다 보편적인 Type-C 인터페이스를 사용하여 사용하기 쉽고 카메라와 다운로드 기능이 통합되어 있으며 다운로드를 위해 베이스를 태울 필요가 없어 작업이 더 간단하고 편리해졌습니다.

5.ESP32-CAM은 홈 스마트 장치 또는 무선 식별, 산업용 무선 제어 등에 적합한 다양한 IoT 시나리오에 널리 적용될 수 있습니다.IoT 애플리케이션을 위한 이상적인 솔루션입니다.

성능 소개:

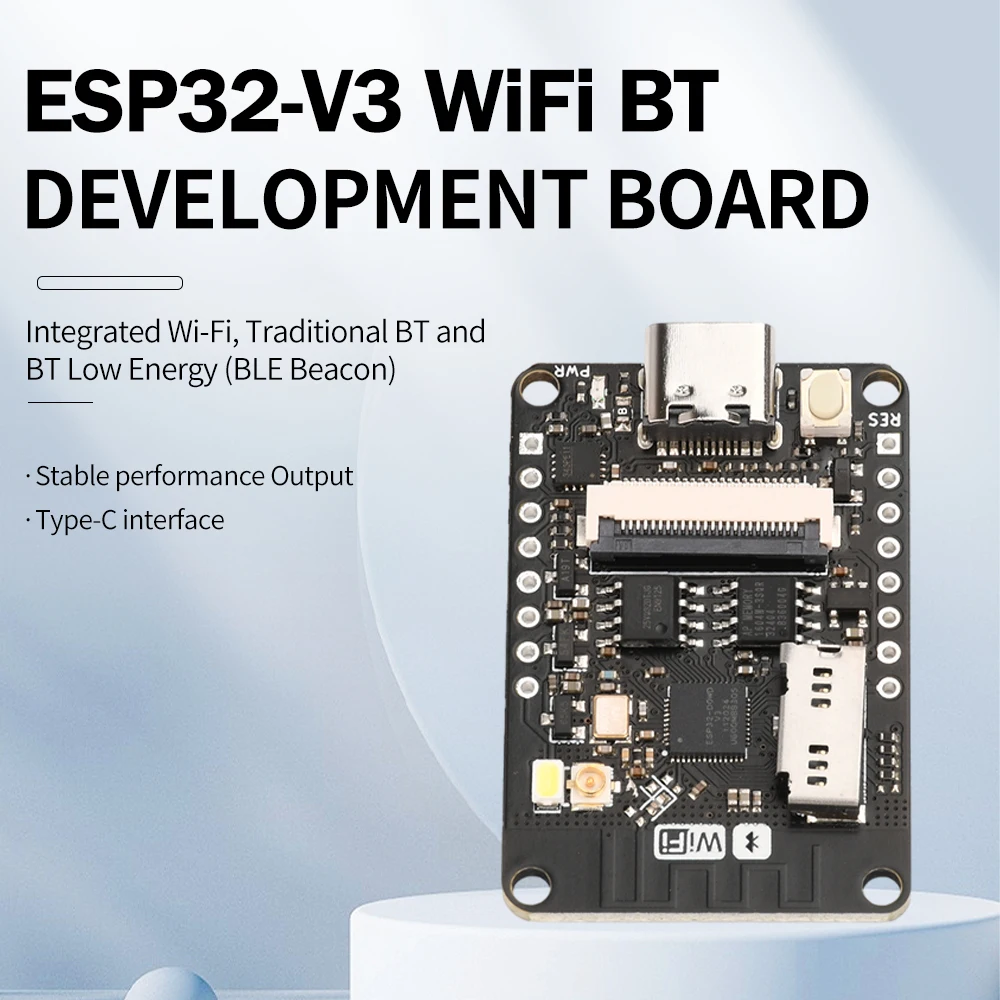

ESP32는 Wi-Fi, 기존 Bluetooth 및 저전력 Bluetooth(BLE Beacon)를 두 개의 고성능 32비트 LX6 CPU와 통합합니다.80MHz~240MHz의 주파수 조정 범위를 갖춘 7단계 파이프라인 아키텍처를 채택했습니다.온칩 센서에는 홀 센서, 온도 센서 등이 포함됩니다.WiFi 802.11b/g/n/e/i 및 Bluetooth 4.2 표준을 완벽하게 준수하며 마스터 모드로 사용하여 독립적인 네트워크 컨트롤러를 구축하거나 슬레이브로 사용하여 다른 호스트 MCU에서 실행할 수 있습니다. 기존 장치에 네트워킹 기능을 추가합니다. .

널리 적용 가능하고 실용성이 뛰어납니다.

ESP32-CAM은 홈 스마트 장치 또는 무선 식별, 산업용 무선 제어 등에 적합한 다양한 IoT 시나리오에 널리 적용될 수 있습니다.IoT 애플리케이션을 위한 이상적인 솔루션입니다.초소형 802.11b/g/n WiFi+BT/BLE SoC 듀얼 모드 단일 보드.

매개변수:

인터페이스: 유형 C

칩: ESP32 V3 세대 칩

전압: DC5V

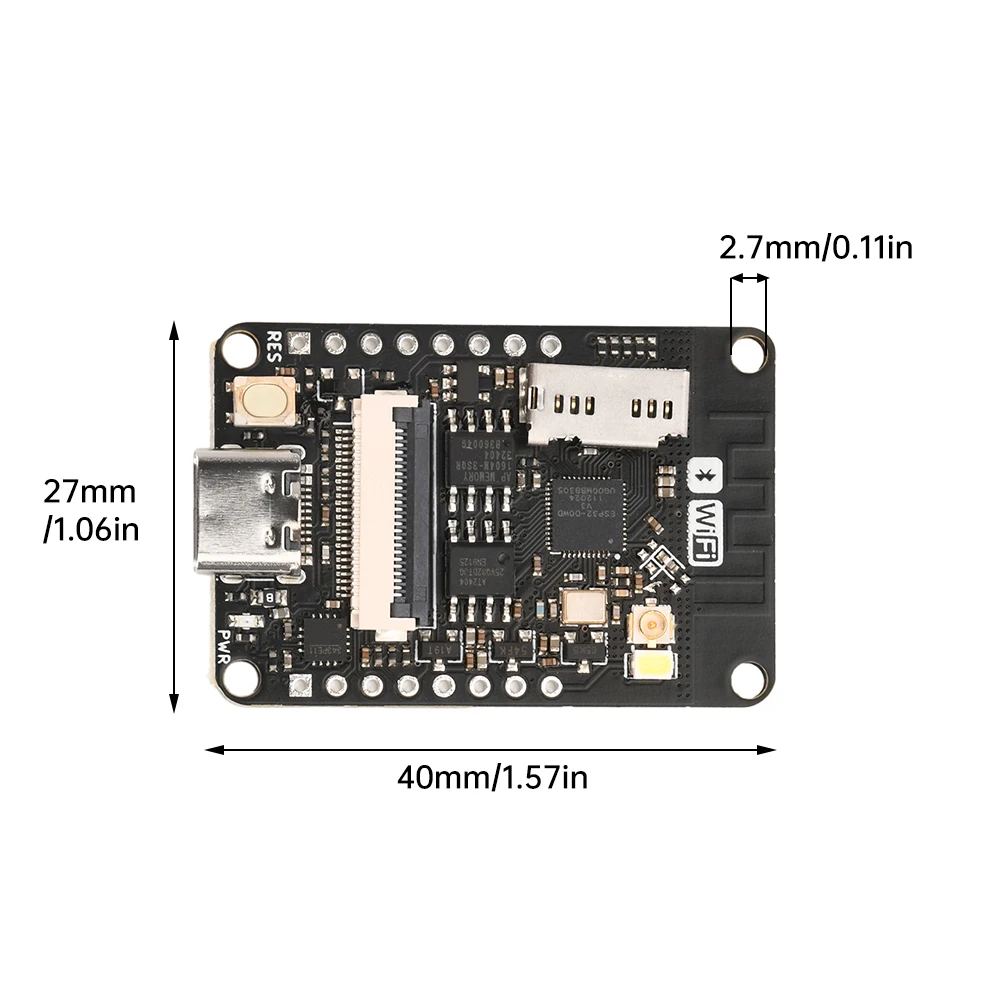

크기: 40mm * 27mm

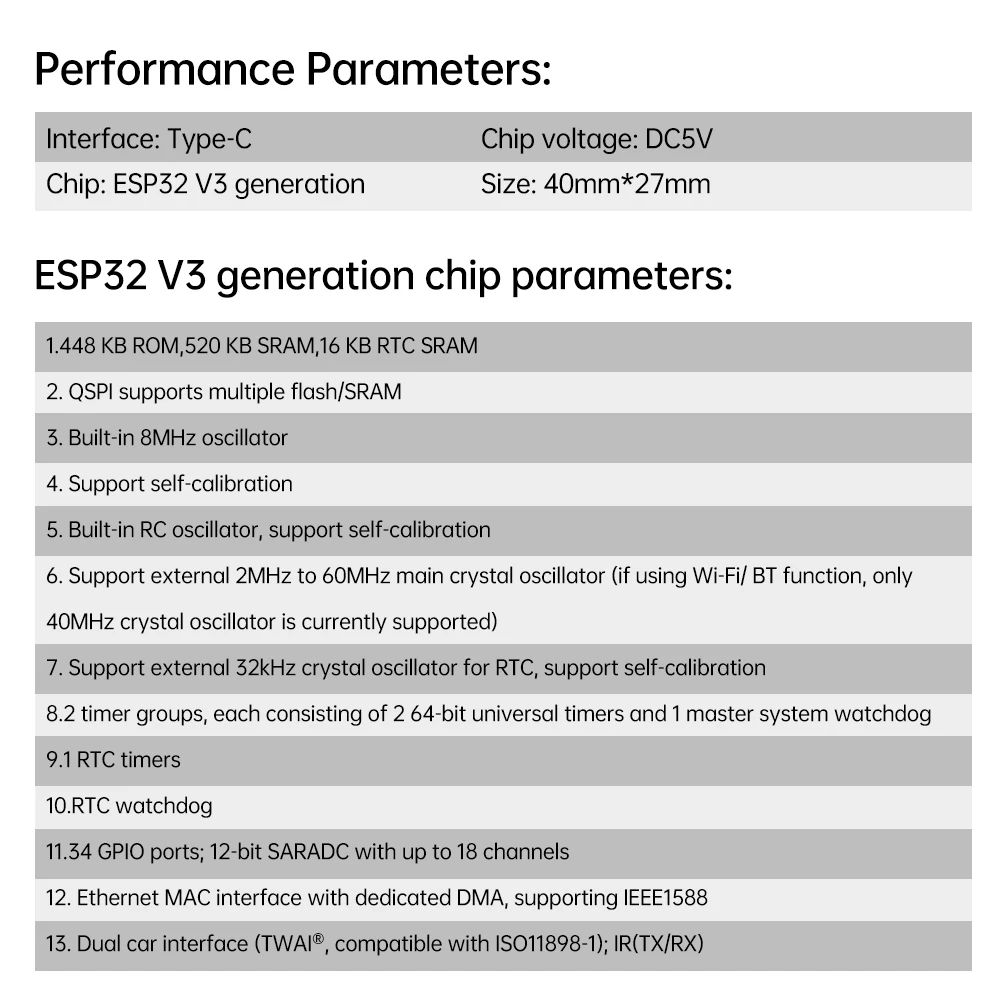

ESP32 V3 세대 칩 매개변수:

1.448KB ROM, 520KB SRAM, 16KB RTC SRAM

2.QSPI는 다중 플래시/SRAM을 지원합니다.

3.8MHz 발진기 내장

4.자체 교정 지원

5.RC 발진기 내장, 자체 교정 지원

6.외부 2MHz~60MHz 메인 수정 발진기 지원(현재 Wi-Fi/Bluetooth 기능을 사용하는 경우 40MHz 수정 발진기만 지원)

7.RTC 및 자체 교정을 위한 외부 32kHz 수정 발진기 지원

8.2개의 타이머 그룹(각각 2개의 64비트 범용 타이머와 1개의 메인 시스템 워치독으로 구성됨)

9.1 RTC 타이머

10.RTC 감시자

11.34 GPIO 포트; 최대 18개 채널의 12비트 SARADC

12.IEEE1588을 지원하는 전용 DMA가 있는 이더넷 MAC 인터페이스

13.듀얼 라인 자동차 인터페이스(TWAI)®, ISO11898-1과 호환 가능); IR(TX/RX)

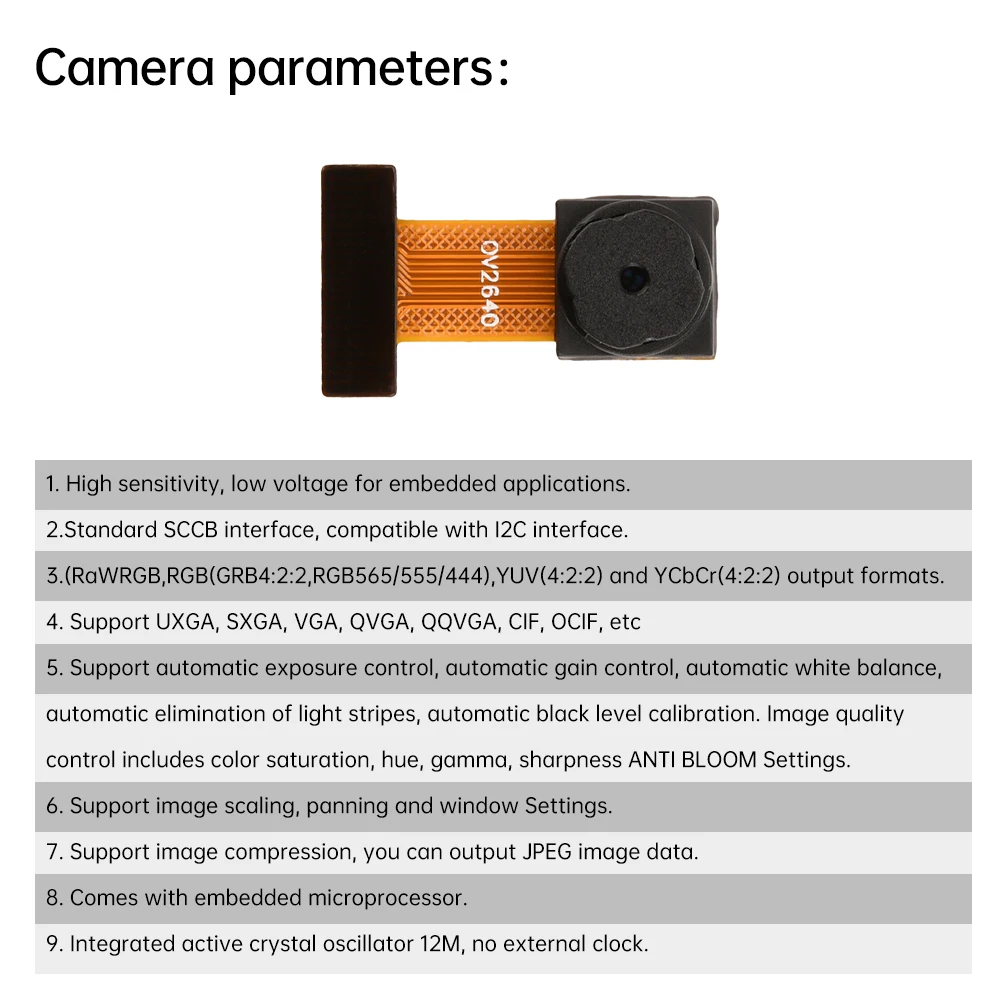

카메라 매개변수:

1.높은 감도와 낮은 전압은 임베디드 애플리케이션에 적합합니다.

2.I2C 인터페이스와 호환되는 표준 SCCB 인터페이스.

3.(RaWRGB,RGB(GRB4:2:2,RGB565/555/444),

YUV(4:2:2) 및 YCbCr(4:2:2) 출력 형식.

4.UXGA, SXGA, VGA, QVGA, QQVGA, CIF, OCIF 등을 지원합니다.

5.자동 노출 제어, 자동 게인 제어, 자동 화이트 밸런스, 자동 라이트 스트라이프 제거, 자동 블랙 레벨 보정을 지원합니다.이미지 품질 제어에는 채도, 색조, 감마, 선명도 ANTI BLOOM 등과 같은 설정이 포함됩니다.

6.이미지 스케일링, 번역 및 창 설정을 지원합니다.

7.JPEG 이미지 데이터를 출력하기 위해 이미지 압축을 지원합니다.

8.내장형 마이크로프로세서가 함께 제공됩니다.

9.통합 활성 수정 발진기 12M, 외부 클록 공급이 필요하지 않습니다.

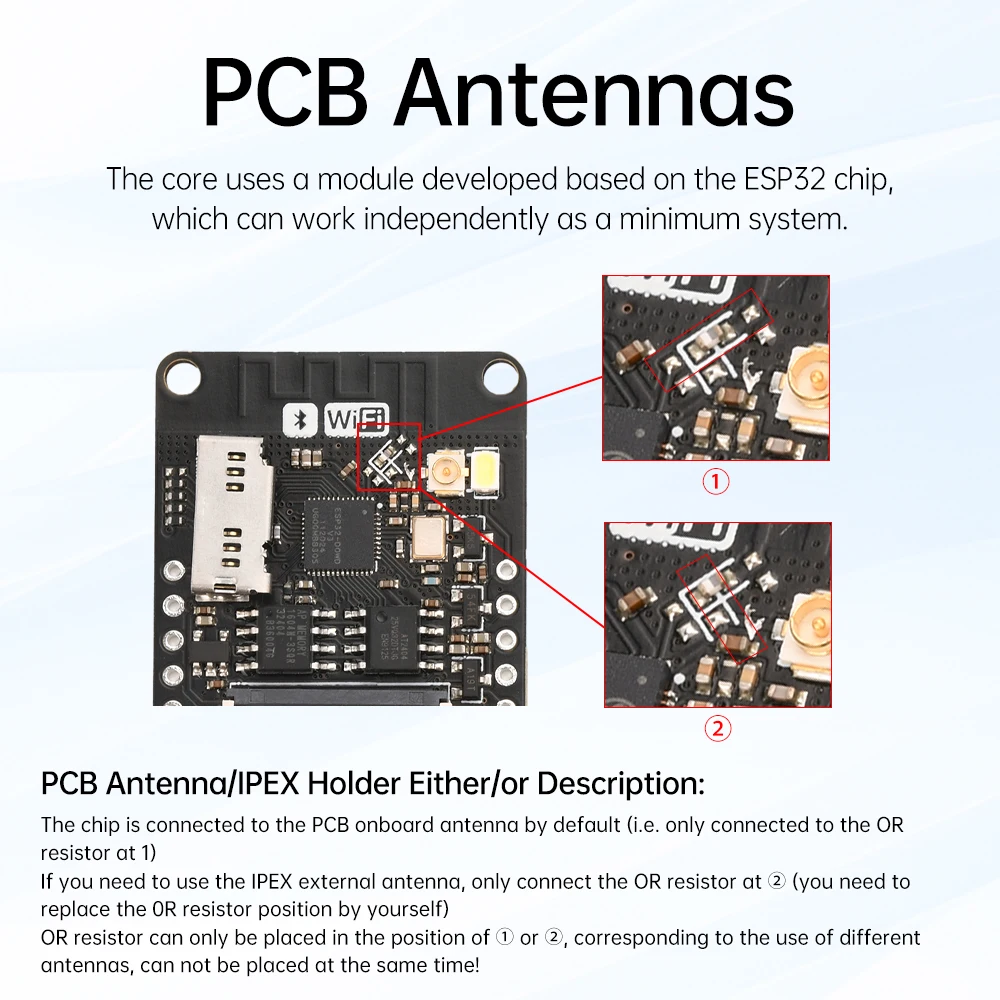

PCB 안테나/IPEX 소켓에 대한 지침:

1.칩은 기본적으로 PCB 온보드 안테나에 연결됩니다(예:위치 ①의 OR 저항기에만 연결됨)

IPEX 소켓 외부 안테나를 사용해야 하는 경우 ② 지점에서 OR 저항만 연결하세요. (R 저항의 위치는 직접 변경해야 합니다.)

3.0R 저항은 서로 다른 안테나에 해당하는 위치 ① 또는 ②에만 배치할 수 있으며 동시에 배치할 수 없습니다!

패키지 포함:

패키지 1:

1X 개발 보드

패키지 2:

1X 개발 보드

1X 카메라
