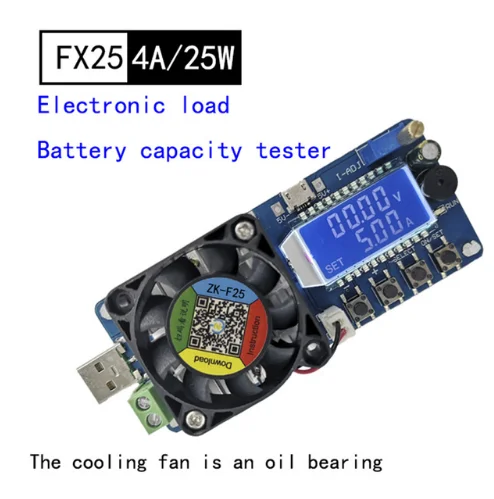

1. 제품 기능

• 별도의 전원 공급 장치 설계를 사용하면 제품 자체의 측정 회로 및 디스플레이 회로가 테스트중인 전원 공급 장치의 에너지를 소비하지 않으며 측정이보다 정확하고 신뢰할 수 있습니다.

• 부하 입력 전압, 입력 전류, 입력 전력, 방전 시간, 방전 maH, 제품 온도 및 기타 정보를 표시 할 수있는 LCD 디스플레이.

• 저전압 보호, 과전압 보호, 과전류 보호, 과전력 보호 및 과열 보호 기능을 갖춘 완벽한 보호 메커니즘.

• 전류 조정에는 긴 손잡이 전위차계가 사용되며 드라이버와 같은 추가 도구가 필요없이 손으로 회전 할 수 있습니다.

• 고객의 고정밀 요구 사항을 충족시키는 전압 및 전류 보정 기능.

• 매개 변수를 전원으로 저장할 수 있습니다.

• 다양한 전원 (제품 전원, 충전기, 충전 보물 등) 에 적용 노화 또는 기능 테스트, 다양한 배터리 용량 방전 특성 테스트, 데스크탑 작은 부하.

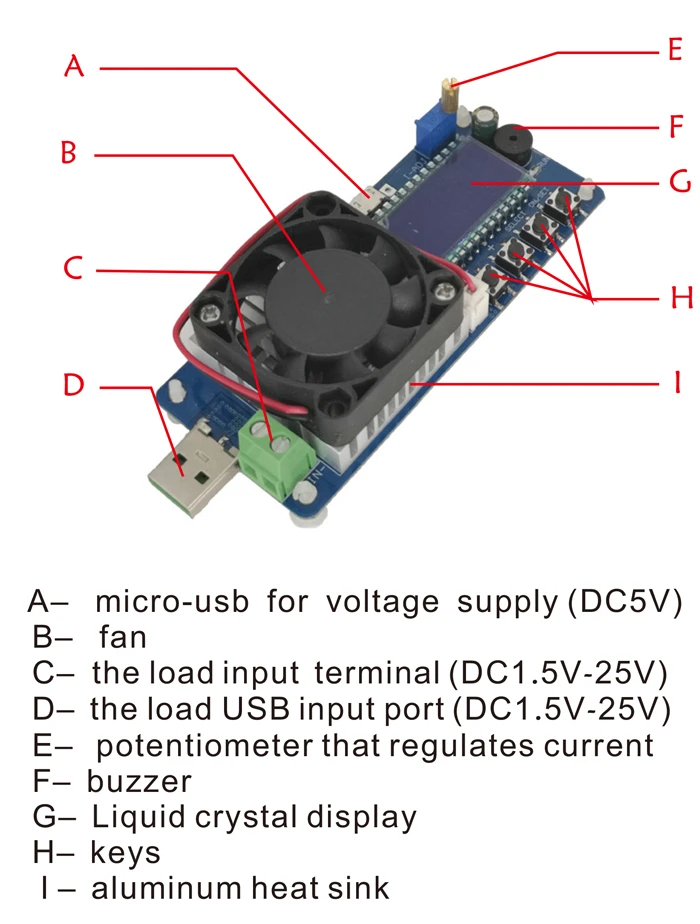

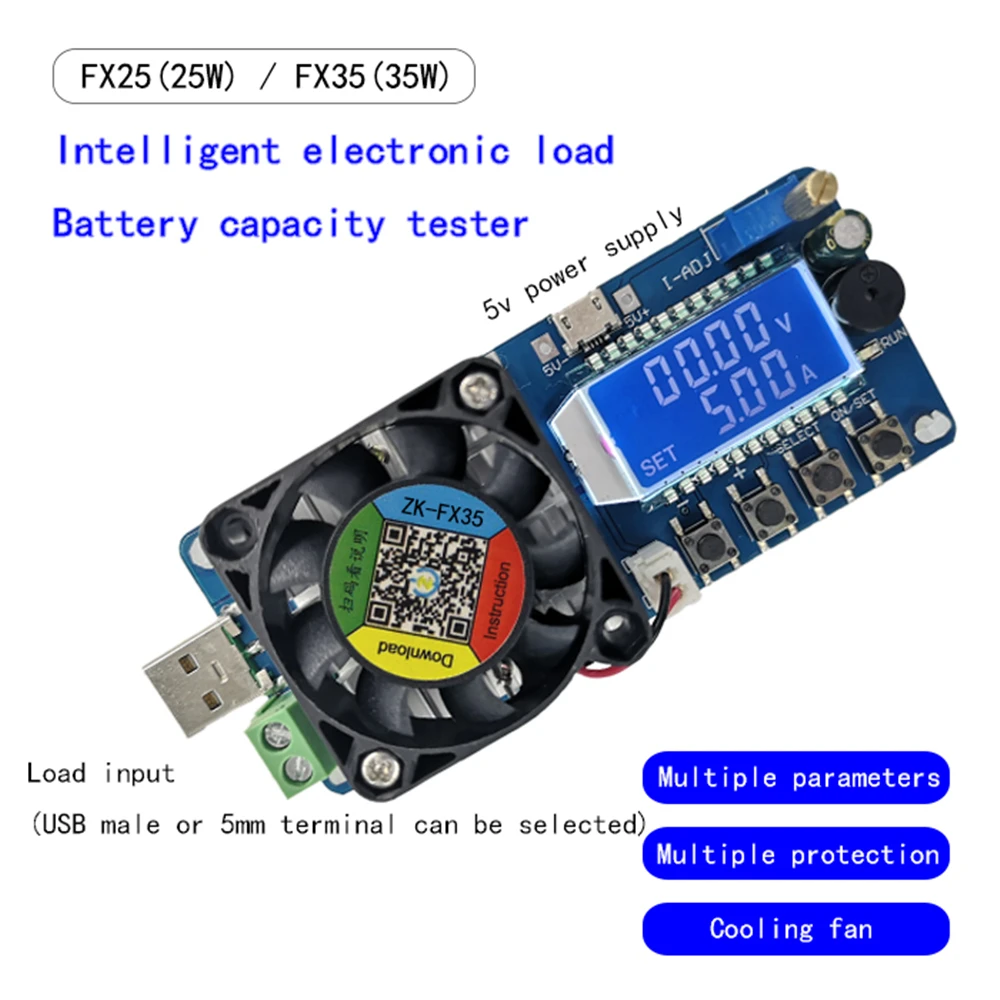

2. 제품 일러스트

3. 제품 세부 정보

자세한 기능 3.1

1, LCD 디스플레이

일반 모드에서 LCD는 부하 입력 전압 및 부하 온도를 표시합니다. 다운 스트림은 부하 전류, 전력, 용량 및 방전 시간을 표시합니다.

보호 모드에서 LCD는 보호 코드를 표시합니다.

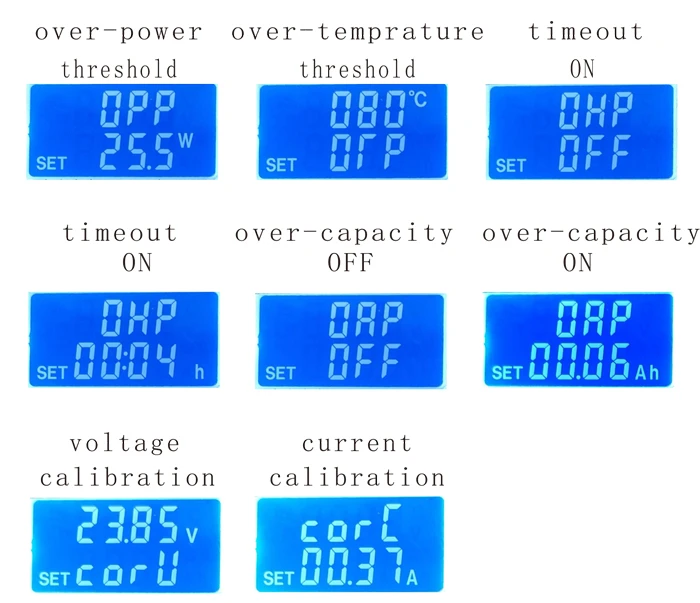

설정 모드에서 LCD는 다양한 설정 매개 변수 코드와 매개 변수 임계 값을 표시합니다.

2, 부하 전류 규제

방전 전류의 크기는 전위차계로 조정할 수 있습니다.

3, 소리 및 빛 경보

로드가 켜지면 RUN 표시기가 항상 켜져 있고 버저가 울리지 않습니다. 로드가 꺼지면 RUN 표시기가 꺼지고 버저가 울리지 않습니다. 보호 모드로 들어가면 버저가 알람을 끄고 실행 표시등이 깜박입니다.

4, 지능형 팬 냉각

부하 방전 전력이 10W 보다 크거나 부하 온도가 40 °C 이상이면 팬이 자동으로 시동됩니다.

5, 방전 용량 및 방전 시간 자동 통계, 부하가 켜져 있으면 (RUN 표시기가 항상 켜져 있음) 통계를 시작합니다. 로드 끄기 (실행 표시등이 켜지지 않음), 통계 중지, 통계는 전원 차단 저장 장치 지원, 명확한 통계 만 하나 이 방법은 LCD가 방전 용량 또는 방전 시간을 표시 할 때 \ '-\' \ '버튼을 누르는 것입니다. 통계를 시작하기 전에 통계를 지우십시오. 설정 모드에서 최대 배출 용량 (OAH) 및 최대 배출 시간 (OHP) 을 켜기 또는 끄기로 설정할 수 있으며 임계 값 크기를 설정할 수 있습니다. 임계 값을 초과하면 부하가 자동으로 꺼져 무인 배출 실험이 가능합니다.

6. 완벽한 소프트웨어 및 하드웨어 보호 메커니즘과 소프트웨어 보호 임계 값을 조정할 수 있습니다. 소프트웨어 보호 후에는 출력이 꺼집니다.

하드웨어 보호:

모듈 전원 포트와 부하 입력 포트 모두 역방향 방지 기능이 있습니다.

소프트웨어 보호:

OVP-과전압 보호 (기본 25.5V, 과전압 보호 후 RUN 표시등이 깜박이고 LCD 인터페이스가 OVP를 표시 한 후 직접 설정할 수 있음).

OCP-과전류 보호 (기본 4.10A/5.10A, 과전류 보호 후 RUN 표시기가 깜박이고 LCD가 OCP를 표시 한 후 직접 설정할 수 있음);

OPP-이상 전원 보호 (기본 25.5W/35.5W, 전원 보호, 실행 표시기 깜박임, LCD 깜박임 OPP 후 자체적으로 설정할 수 있음).

OTP-과열 보호 (부하 온도가 80 °C 이상인 후 온도 보호, RUN 표시기 깜박임, LCD 디스플레이 OTP);

LVP-저전압 보호 (기본 1.5V, 저전압 보호, RUN 표시기 깜박임, 액정 디스플레이 LVP, 배터리 방전 테스트 및 기타 응용 프로그램에서 직접 설정할 수 있음, 적절한 LVP를 설정하고 배터리를 손상시키지 않도록 배터리 방전을 효과적으로 방지 할 수 있음)

7. 로드는 기본적으로 꺼져 있습니다. 전원을 켠 후 ON/SET 버튼을 눌러 시작하거나 종료하십시오.

8, 모든 설정 가능한 매개 변수를 전원으로 저장할 수 있습니다.

3.2 자세한 작업

1, 전위차계의 작동

전위차계는 부하 방전 전류, 시계 방향 회전, 전류 값 증가 및 시계 반대 방향 회전 전류 값을 조정하는 데 사용됩니다.

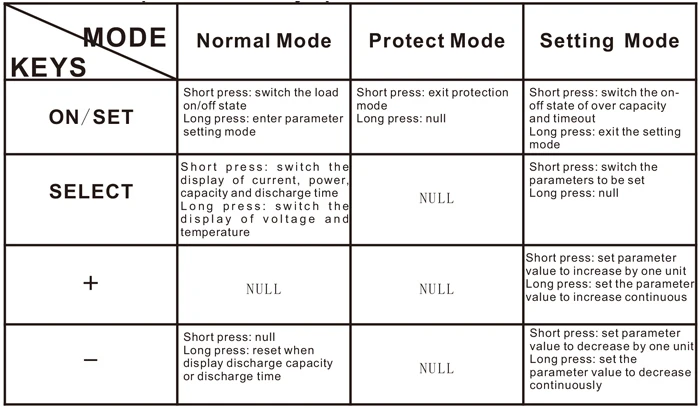

2, 버튼 조작 상세

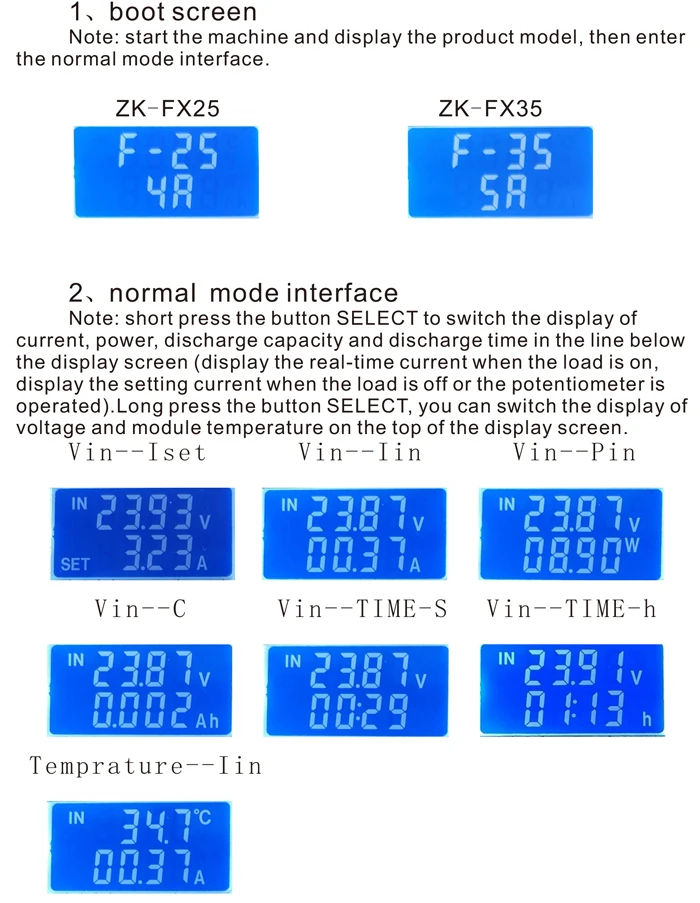

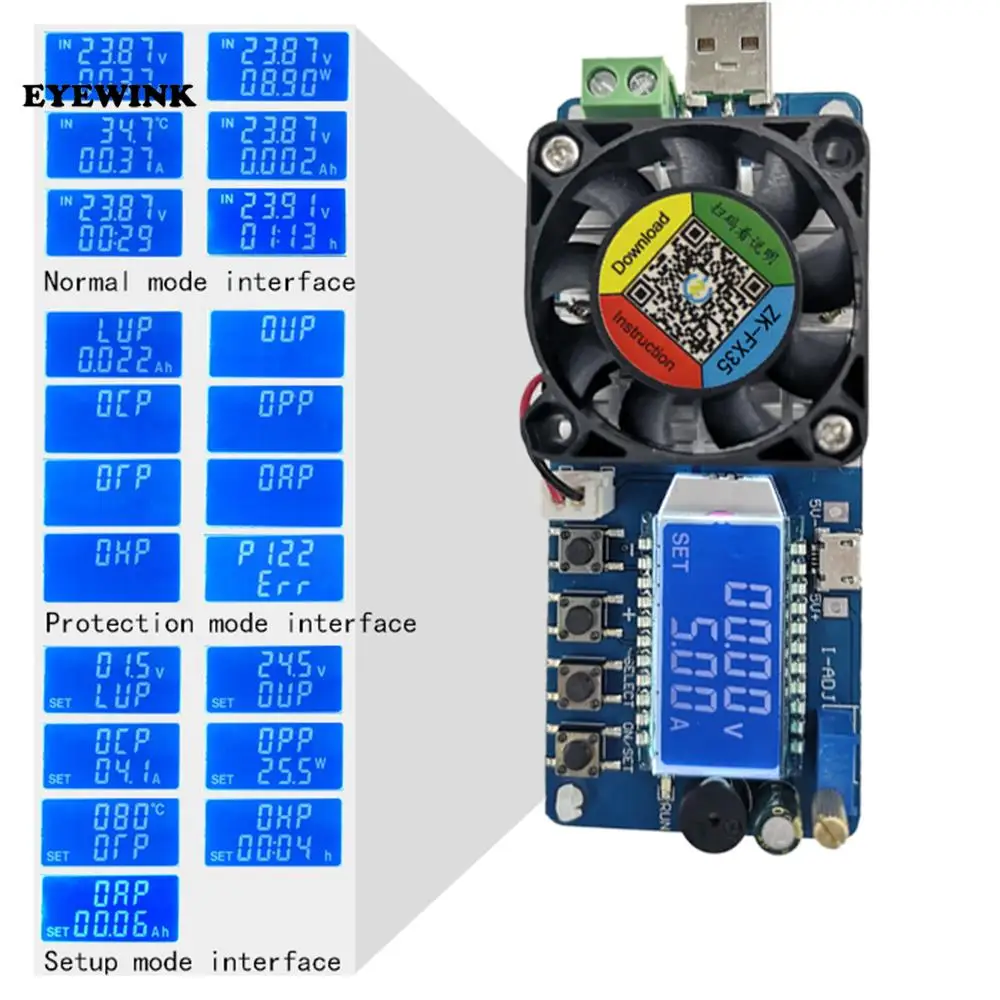

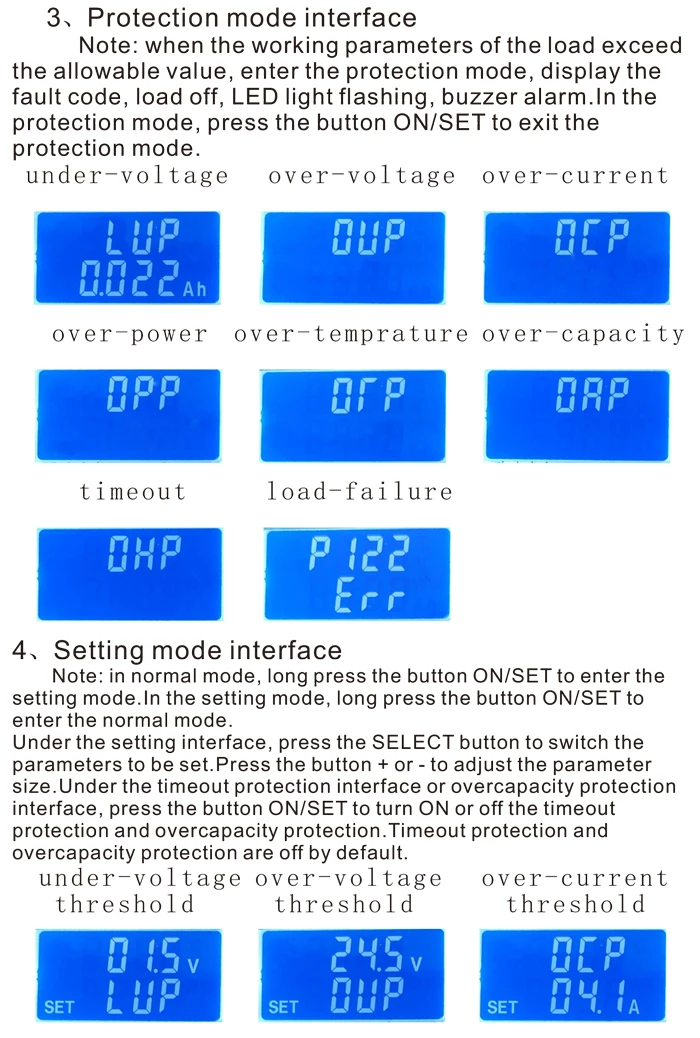

3.3 제품 디스플레이 인터페이스

4. 참고

4.1 이 제품을 사용하기 전에 설명서를주의 깊게 읽으십시오! 잘못된 사용으로 인해 모듈이 손상되었거나 승인없이 장치를 제거한 경우 반환되지 않습니다.

4.2 전원 공급 장치 전압은 DC5V, DC 전원 공급 장치 여야하며 AC 전원을 사용하지 마십시오! 전압이 과전압 인 경우 전원을 켠 후에 모듈을 태울 수 있습니다.

4.3 부하 입력의 전압은 DC 1.5 V와 25V 사이 여야합니다. 전류는 4A (ZK-FX25) 또는 5A (ZK-FX35) 미만이어야 합니다.

4.4 부하 입력 포트가 단락되어서는 안됩니다. 그렇지 않으면 제품이 타 버릴 것입니다.

4.5 모듈이 젖지 않도록주의하십시오. 보드의 구성 요소를 단락시키지 마십시오. 보드에있는 구성 요소의 핀과 패드를 만지지 마십시오.

4.6 면책 조항: 이 제품은 의료, 인명 구조, 가연성, 폭발성 및 기타 분야 및 행사에 사용할 수 없습니다. 우리 공장은 그 결과에 대해 어떠한 책임도 지지 않을 것이다.

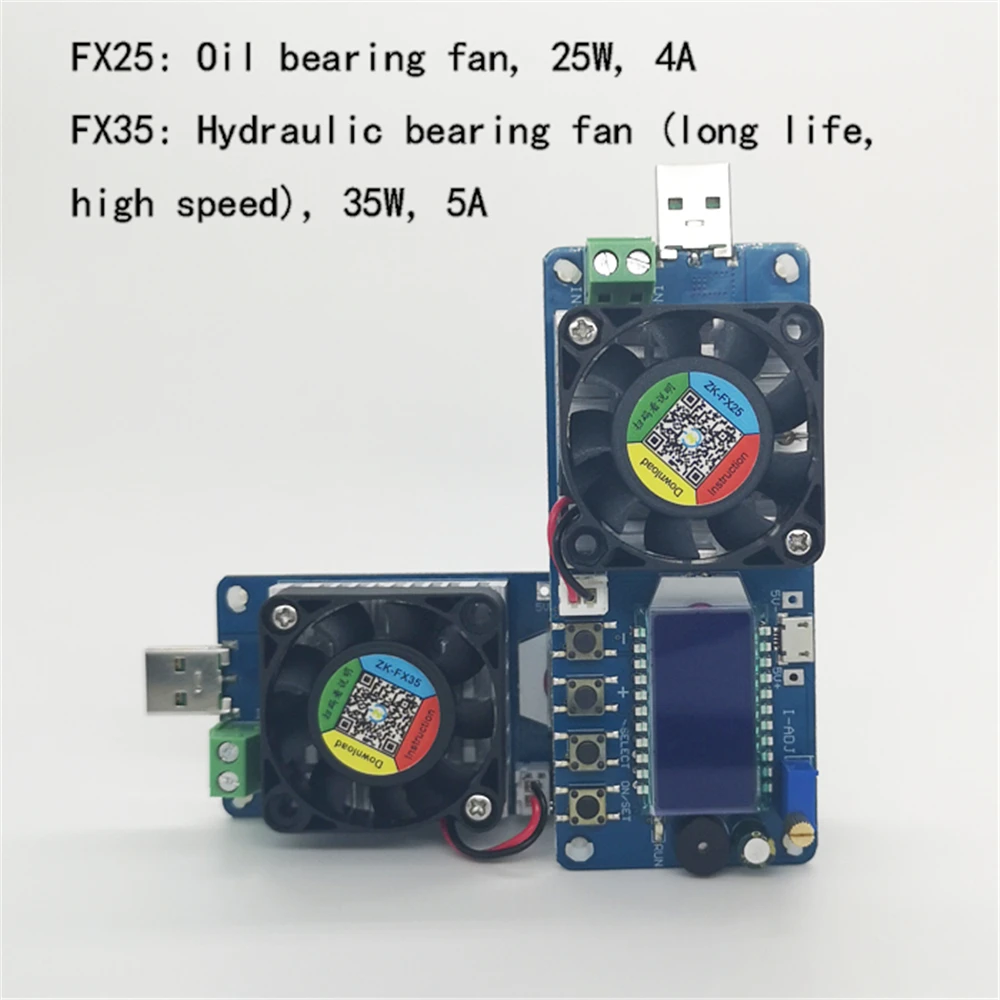

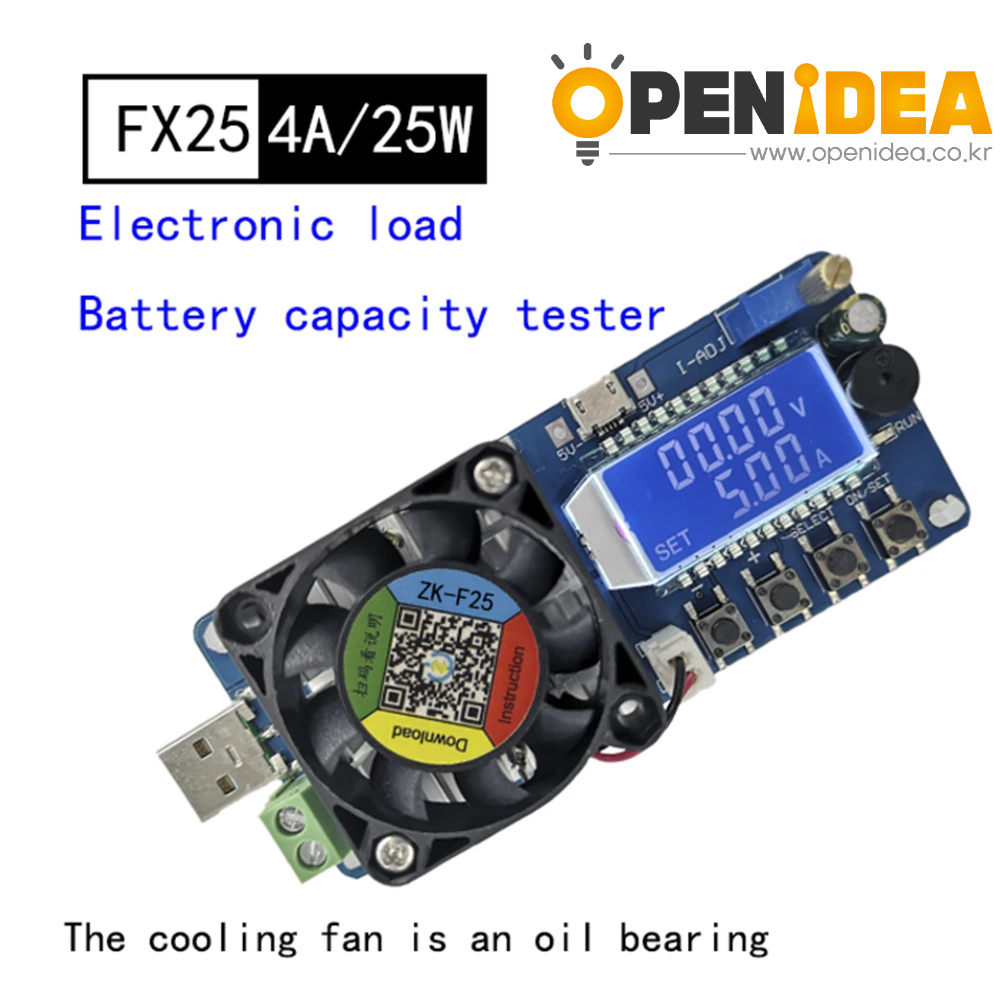

FX25:

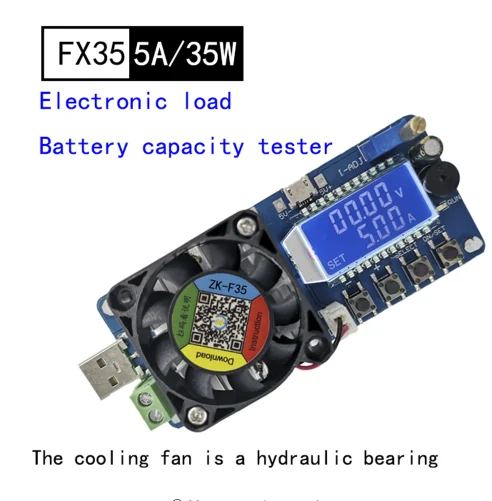

FX35:

'
