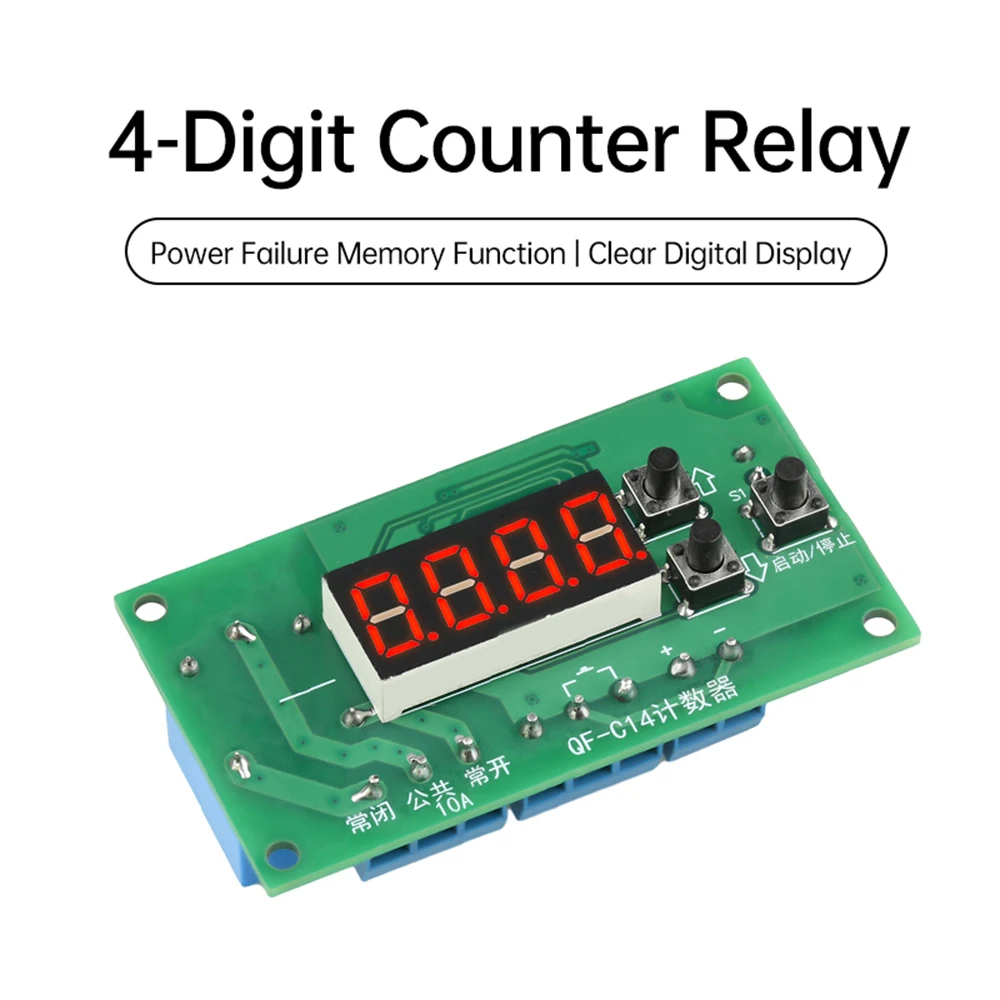

특징:

1.정전 메모리 기능: 메모리 기능을 사용하면 다음 전원이 자동으로 재구성 없이 마지막으로 설정된 계산 시간을 복원합니다.

2.선명한 디지털 디스플레이: 0.36인치 4자리 빨간색 디지털 튜브가 장착된 디스플레이는 직관적이고 명확하며 계산 값을 쉽게 읽을 수 있습니다.

3.광범위한 계산 능력: 다양한 시나리오에서 계산 요구 사항을 충족하기 위해 0-9999 범위의 정확한 계산을 지원합니다.

4.저레벨 트리거 설계: 저레벨/NPN 입력, 저레벨 효과, 강력한 호환성, 모든 종류의 센서 또는 제어 시스템과 쉽게 통합됩니다.

5.가전제품의 다양한 환경과 온도에 적응 가능하며 -25도 범위의 환경에서도 작동 가능°C ~ +85°씨.

매개변수:

전압: DC 12V/24V

작동 전류: 60m(12V 버전), 45mA(24V 버전)

신호 모드: 낮은 수준 활성(NPN-NO 센서 또는 일반 버튼 스위치에 연결됨)

응답 속도: 1.8MS

계수 속도: 200회/초

출력 모드: 10A 상시 개방 + 상시 폐쇄, 전원 공급 장치 측에서 절연됨

디스플레이: 0.36인치 4자리 빨간색 디스플레이 디지털 튜브

제품 크기: 70*38*17mm

장착 구멍: 64*31.9mm

[기능 설명

작동하지 않을 때는 <up> 및 <down> 키를 사용하여 카운트를 설정하고 범위는 1-9999입니다.

--설정된 값은 즉시 적용되고 저장됩니다.

--메모리를 사용하면 다음 전원을 켤 때 마지막으로 설정된 카운트 설정이 호출됩니다.

--값은 정지 상태에서만 설정할 수 있습니다.

<Start/Stop> 키는 카운트를 시작하고 중지하는 데 사용됩니다.

한 번 누르면 작업이 시작됩니다. 이 시점에서:

--릴레이가 즉시 켜집니다.

--카운팅은 0부터 시작하여 신호 입력을 기다리며 각 신호 입력은 값 +1이 됩니다.

--카운트가 설정값에 도달하면 릴레이 연결이 끊어집니다.

계산 중에 이 키를 누르면 일시 정지 상태(릴레이 연결 해제)가 되며 계산에 응답하지 않습니다.

일시 정지 상태에서 이 키를 누르면 카운트에 응답하여 계속 상태(릴레이 다시 켜짐)로 들어갑니다.

이 키를 길게 누르면 카운트 값이 0으로 돌아갑니다.

4가지 기능:

P-A: 카운트가 설정에 도달한 후 정지/유리 제어

P-B: 카운트가 설정에 도달한 후 한 번 켜짐 / 프롬프트용

P-C: 릴레이가 1초 동안 켜질 때마다 카운트됩니다.설정에 도달하면 정지 / 풍선 오락용

P-D: A B 두 그룹의 타이밍 선택 사항, 카운트다운/크기 풍선 인플레이션 후 구동

패키지 포함:

모듈*1

Features:

1. Power failure memory function: with memory function, the next power automatically restore the last set counting times, without reconfiguration

2. Clear digital display: Equipped with 0.36-inch 4-digit red digital tube, the display is intuitive and clear, easy to read the counting value.

3. Wide range counting ability: support 0-9999 range of accurate counting, to meet the needs of counting in a variety of scenarios.

4. Low level trigger design: low level/NPN input, low level effective, strong compatibility, easy to integrate with all kinds of sensors or control systems.

5. Adaptable to various environments and temperatures in electrical appliances, able to work in environments ranging from -25°C to +85°C.

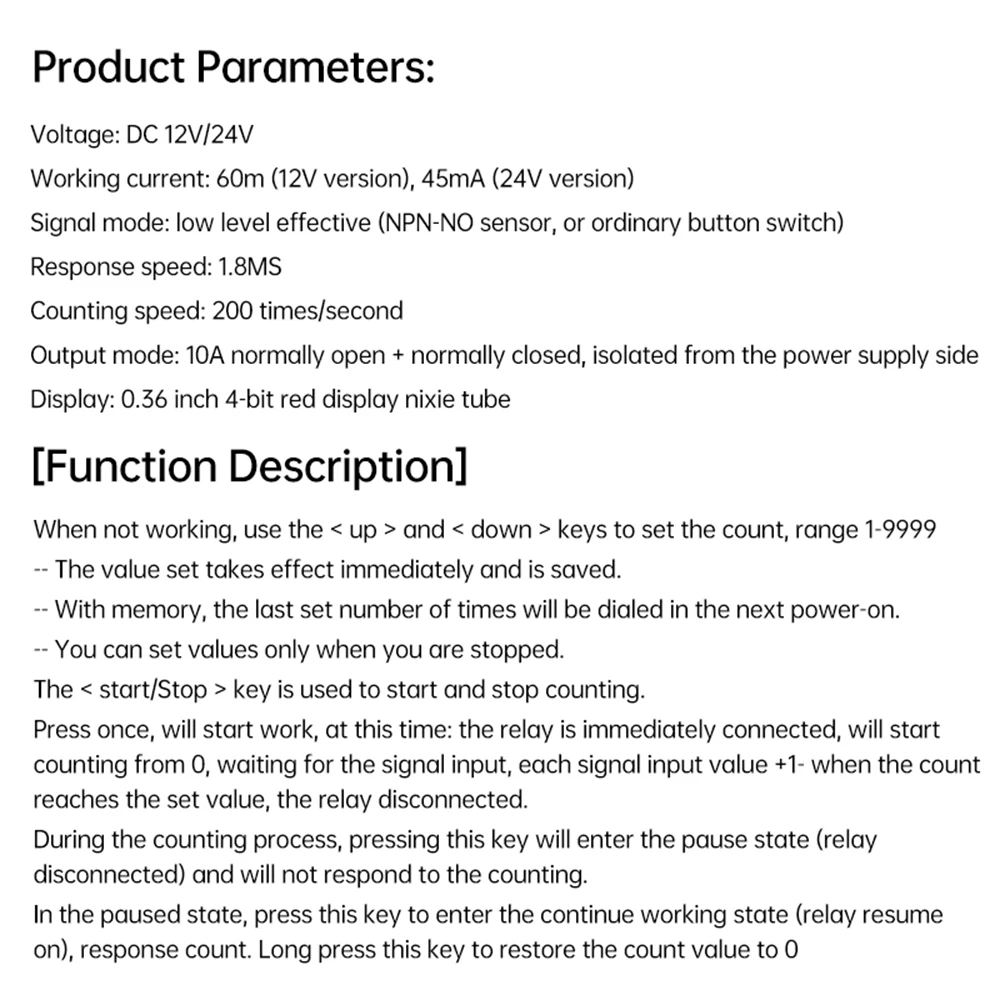

Parameter:

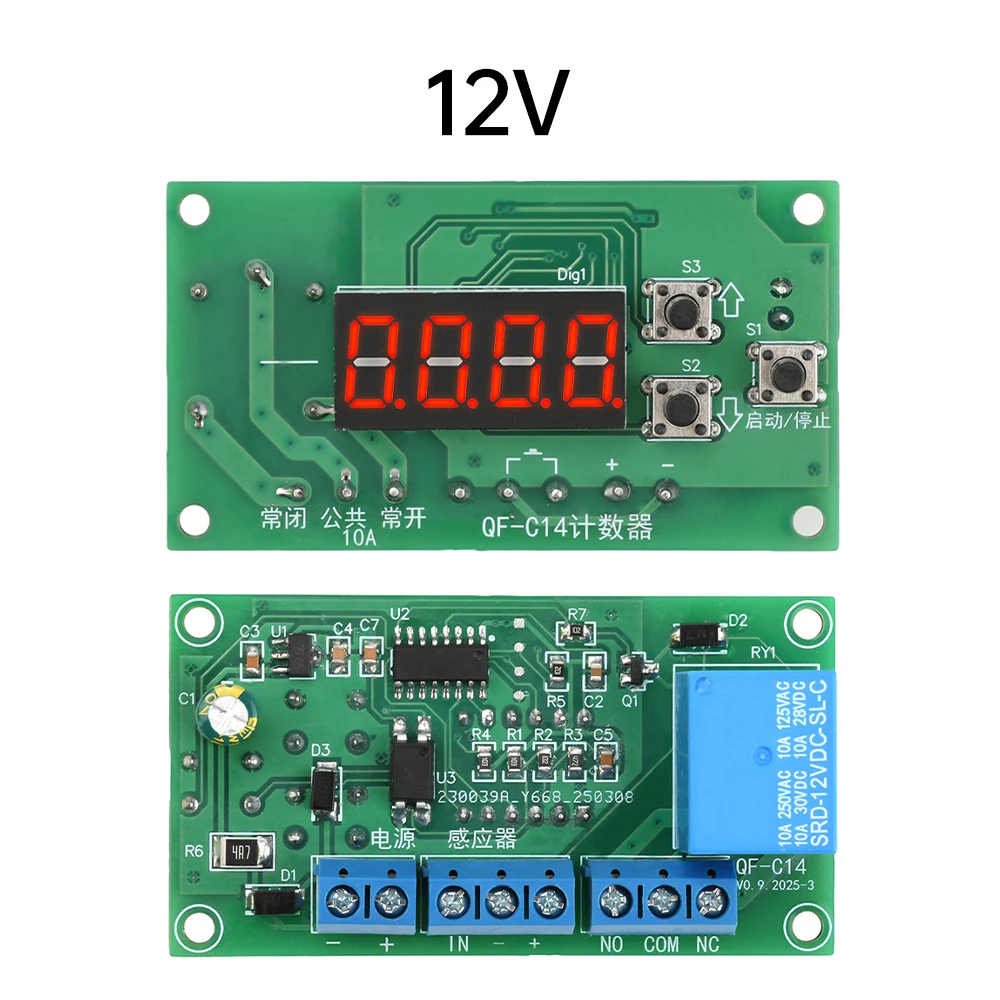

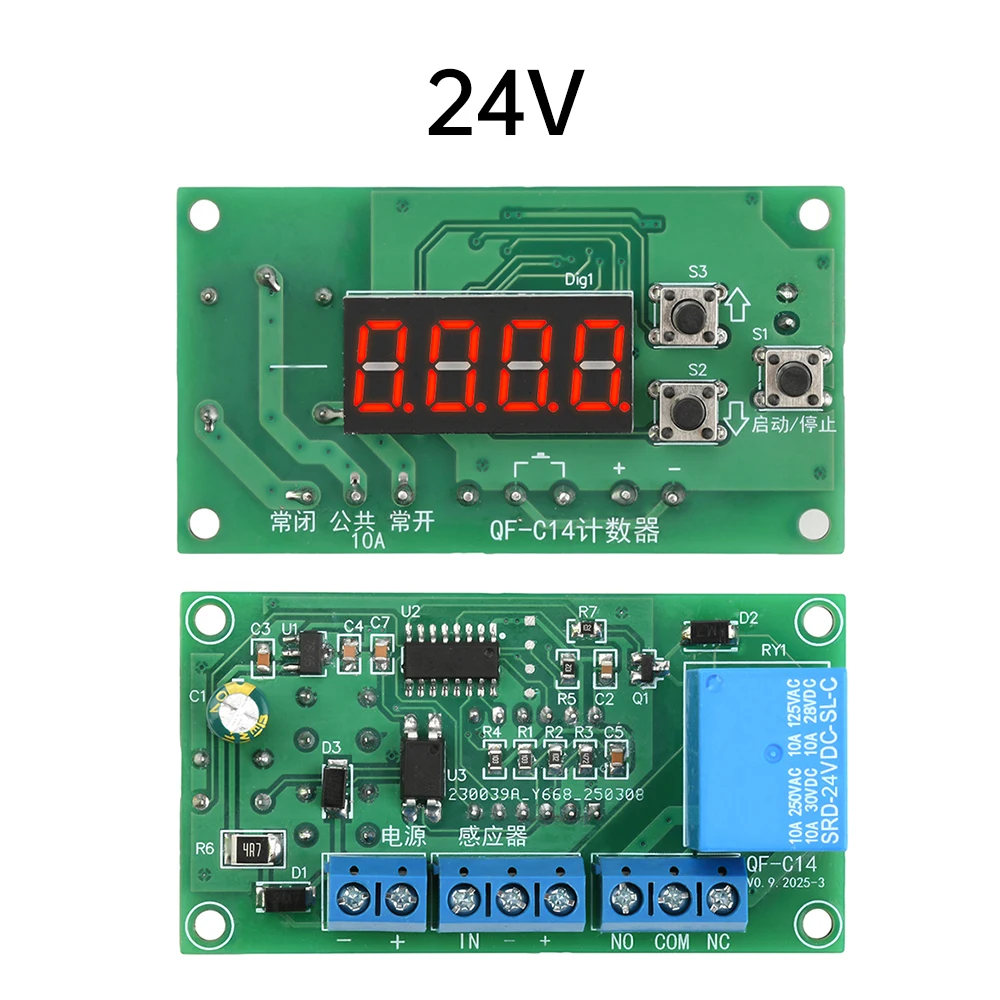

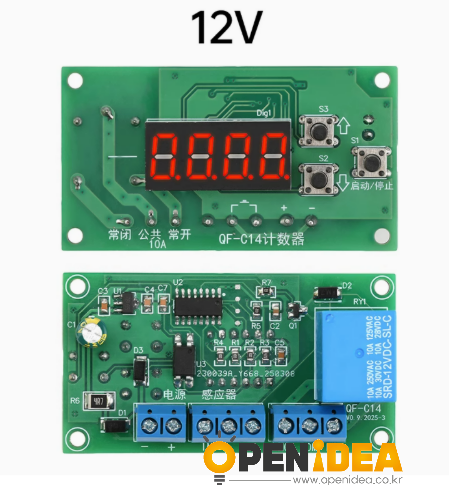

Voltage: DC 12V/24V

Operating current: 60m (12V version), 45mA (24V version)

Signal mode: low level active (connected to NPN-NO sensor, or ordinary button switch)

Response speed: 1.8MS

Counting speed: 200 times/sec

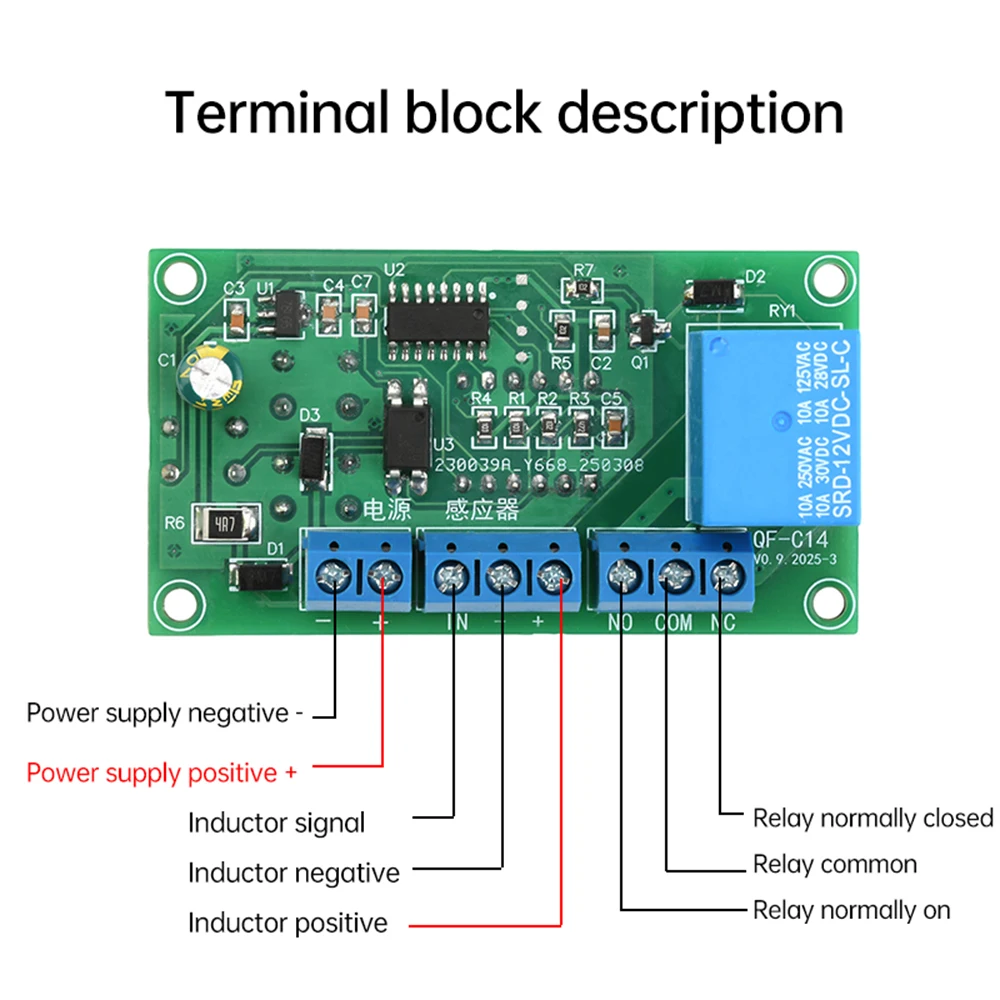

Output mode: 10A normally open + normally closed, isolated from power supply side

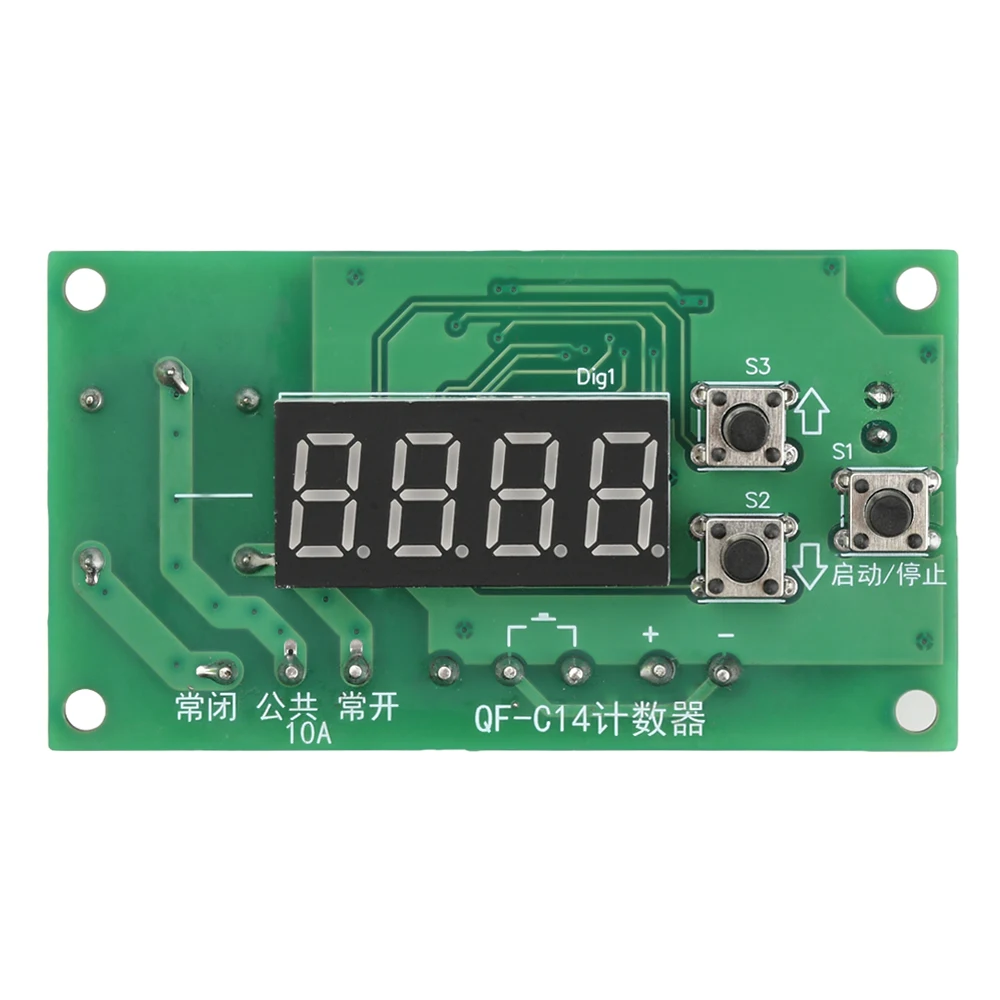

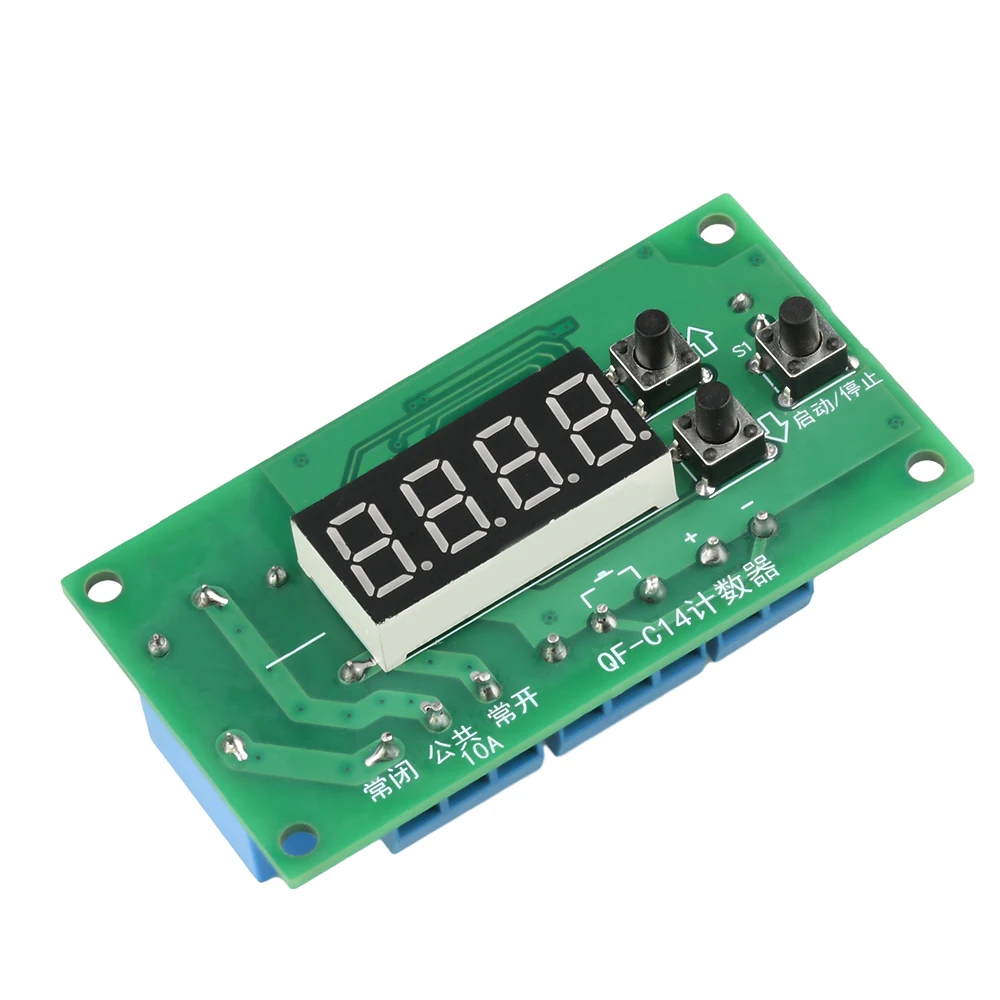

Display: 0.36-inch 4-digit red display digital tube

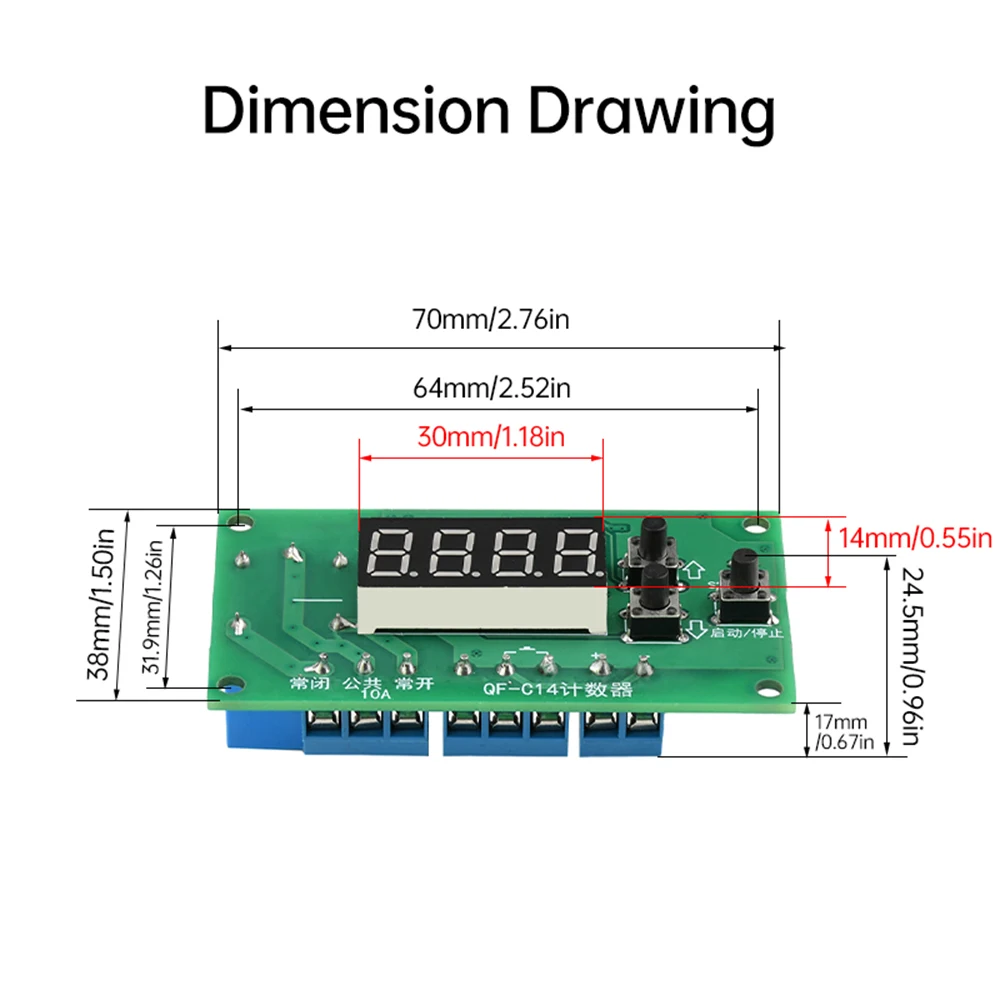

Product size: 70*38*17mm

Mounting hole: 64*31.9mm

[Function Description

When not working, use <up> and <down> keys to set the count, range 1-9999

--The set value will be effective immediately and saved.

--With memory, the next power up will call in the last set count setting.

--The value can be set only in the stop state.

The <Start/Stop> key is used to start and stop the count.

Pressing it once will start the work, at this point:

--The relay is immediately switched on

--The counting will start from 0, waiting for signal input, each signal input will be value +1

--The relay is disconnected when the count reaches the set value.

During counting, pressing this key will enter the pause state (relay disconnected) and will not respond to counting.

During the pause state, pressing this key will enter the continue state (relay back on), responding to the count.

Press and hold this key, the counting value will return to 0.

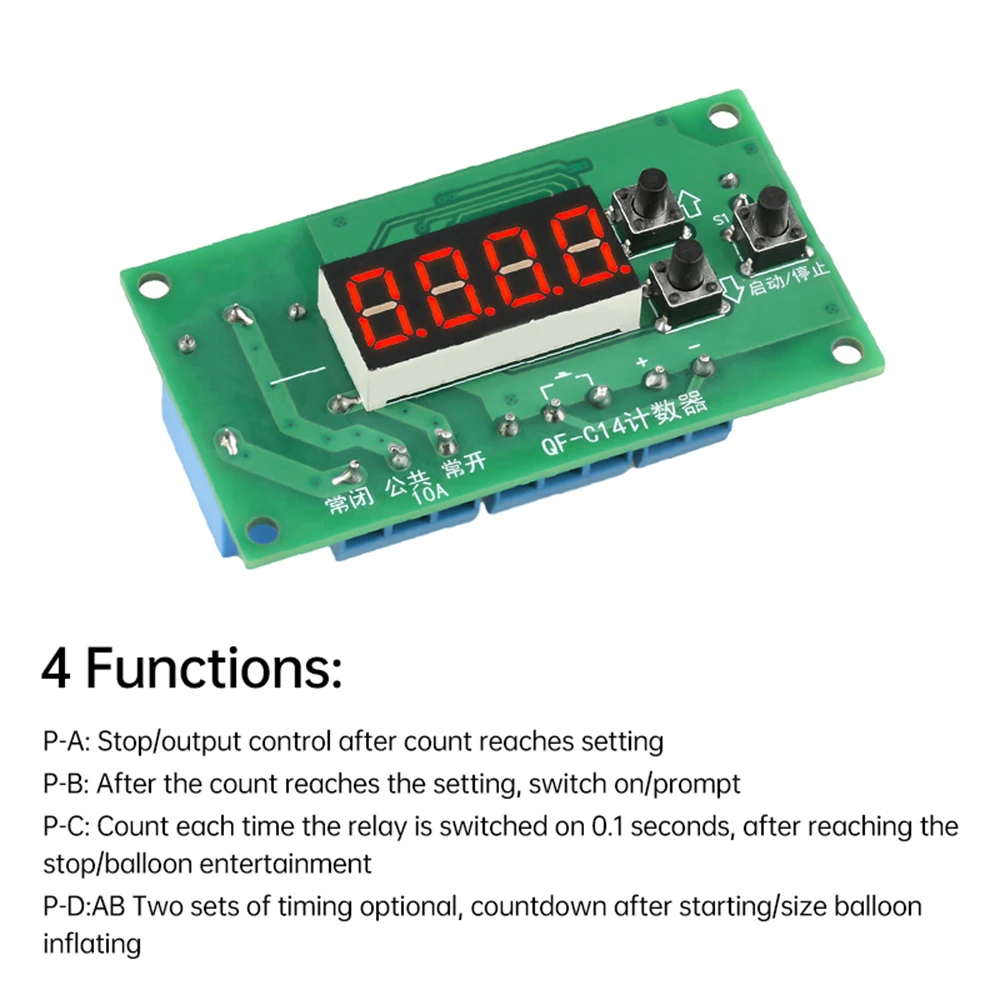

4 functions:

P-A: stop/yield control after counting reaches the setting

P-B: Turn on once after the count reaches the setting / For prompting

P-C: Counting each time the relay is turned on for a second. Stop when it reaches the setting / for ballooning entertainment

P-D: A B two groups of timing optional, drive after the countdown/size balloon inflation with

Package include:

Module*1
