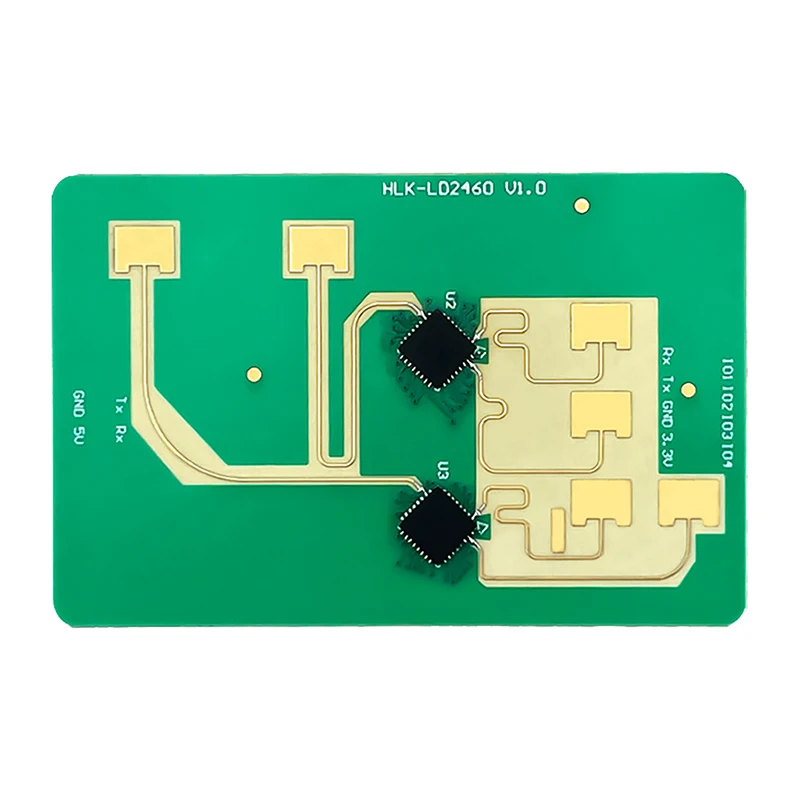

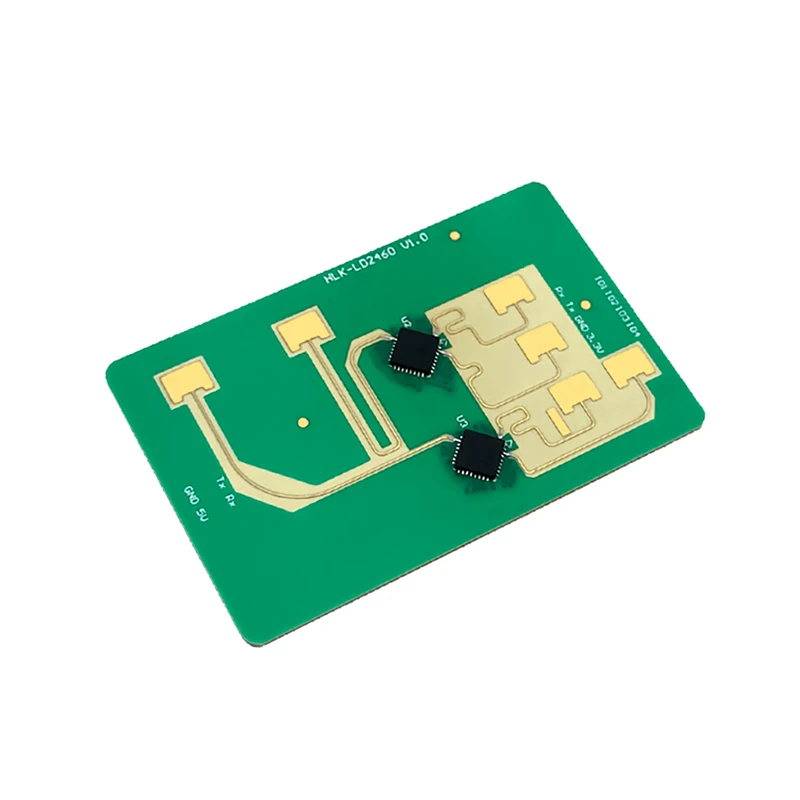

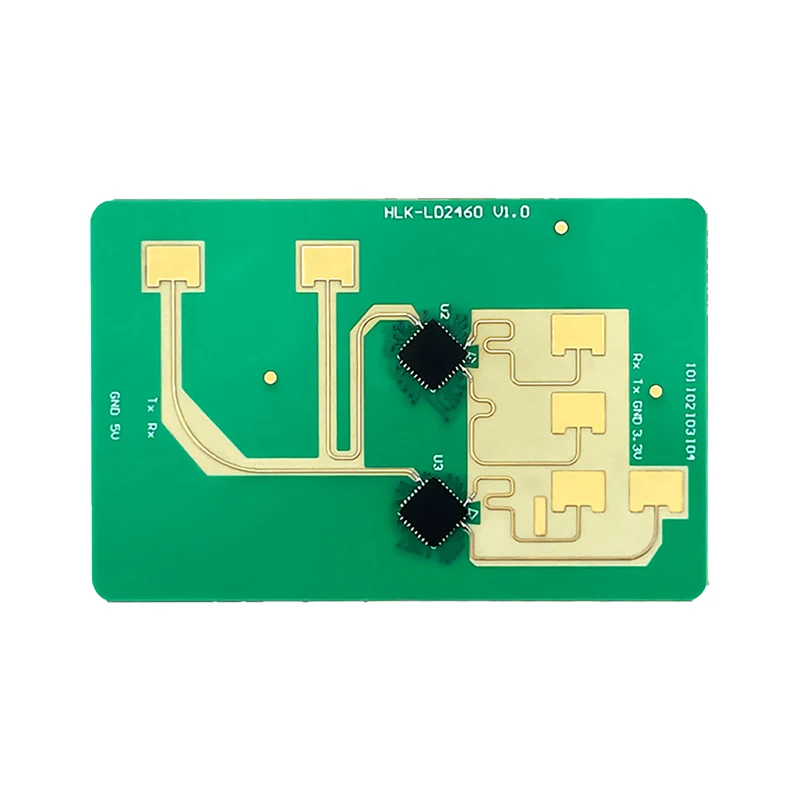

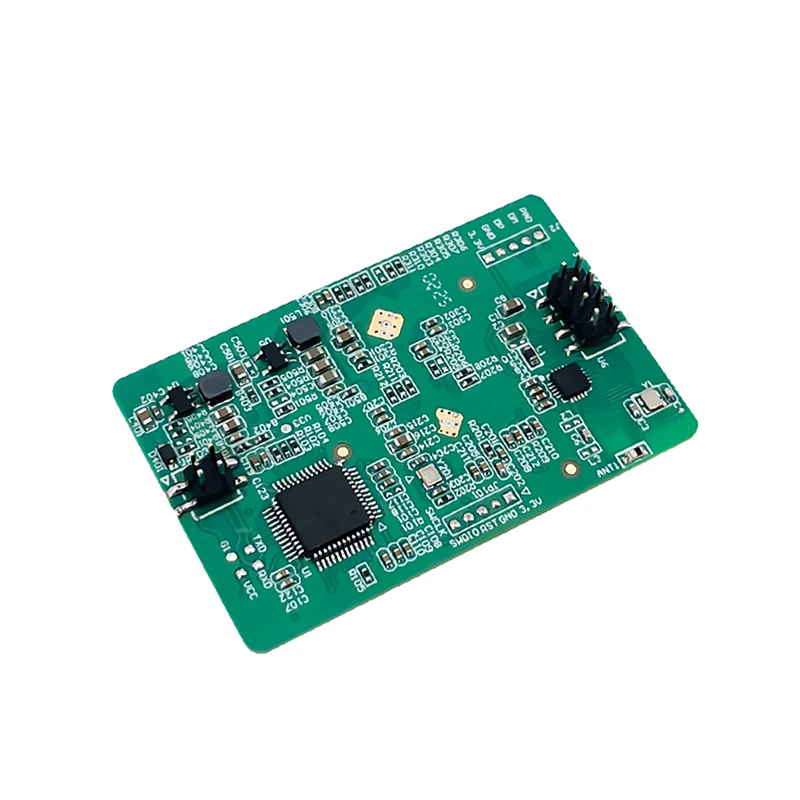

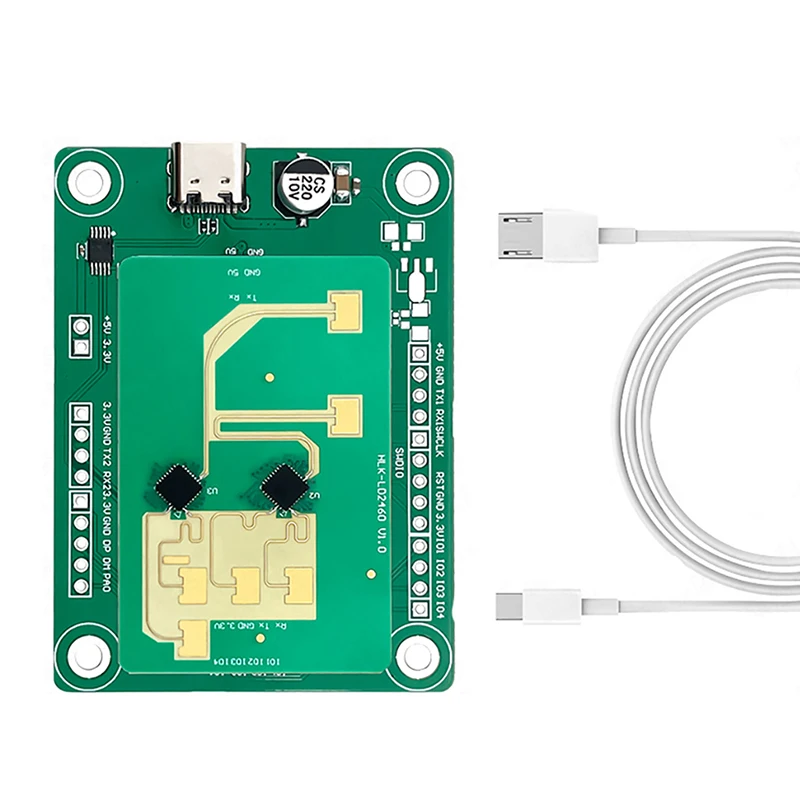

LD2460은 정밀한 인체 감지를 위해 특별히 설계된 고성능 24GHz 밀리미터파 레이더 제품입니다.하드웨어에는 2개의 1T2R 레이더 칩, 고성능 마이크로스트립 안테나, 고급 MCU 및 Bluetooth 호환 SOC가 통합되어 있으며 주변 보조 회로가 장착되어 있습니다.FMCW(주파수 변조 연속파) 기술을 사용하여 3~5개의 인체 표적(움직이는 것, 미세 구조 또는 정지된 것 포함)을 정확하게 식별 및 추적하고 위치를 추정합니다.가정, 사무실 공간, 호텔 등 다양한 시나리오에 적합하며 여러 대상에 대한 정밀한 감지 기능을 제공하고 지능형 공간 관리 구현을 위한 이상적인 선택입니다.

제품 특징

1. 주파수: 24G - 24.25GHz
2. 스윕 대역폭: 250MHz(CE/FCC 인증 표준 준수)
3. 변조 방법: FMCW
4. 감지 각도: 방위각 ±60°/고도 ±45°
5. 감지 범위: 정적 ≥5m/동적 ≥6m(일반)
6. 범위 분해능: 0.75m(일반)
7. 범위 측정 정확도: 0.3m(일반)
8. 각도 정확도: ≤5° (일반)
9. 각도 해상도: 40° (일반)
10. EIRP: 13dBm(일반)
11. 평균 전류: ≤250mA@5V(일반)

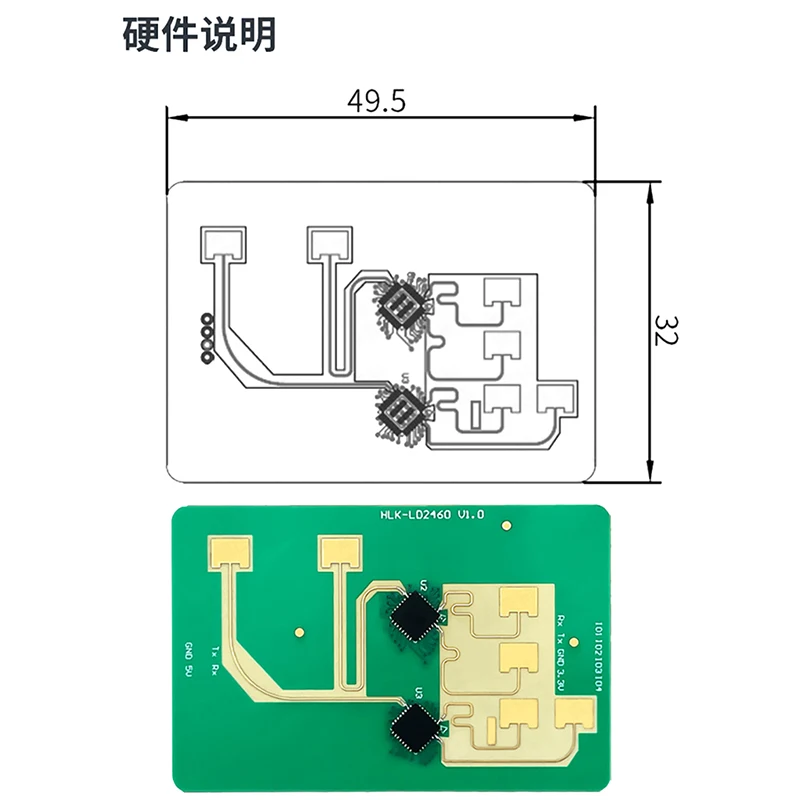

12. 크기: 32×49.5mm
13. 주변 온도: -40°C~+85°씨
14. 데이터 형식: 직렬 포트 ASCII 출력/BLE Bluetooth 호환

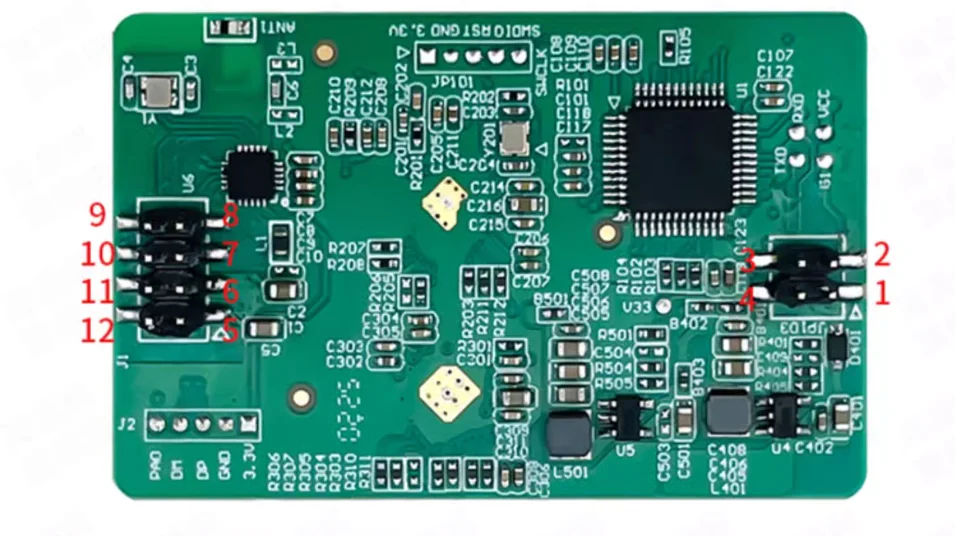

핀 설명

PIN1: PWR, 5V;

PIN2: GND, 접지;

PIN3: TX;

핀4: RX;

PIN5: 3.3V/디버그 전원 공급 장치;

PIN6: GND, 접지;

PIN7: TX2, 데이터 보고 및 명령 응답;

PIN8: RX2, 명령 수신;

PIN9 - PIN12: 예약됨.

참고: 직렬 포트와 모듈은 함께 접지되어야 합니다. 그렇지 않으면 데이터를 수신할 수 없습니다.

유도 범위 회로도

레이더 모듈의 빔 적용 범위는 그림에 표시됩니다.레이더 범위는 수평 각도가 90도인 3차원 부채꼴 영역입니다.° 수직 각도는 50입니다.°.

기능 감지 표시기

1. 모션 감지모션 감지 범위 ≤8m(일반 모션 진폭);
2. 모션 트리거 시간 ≤0.5s;
3. 정확도 ≥99%.
4. 인간 존재 감지(호흡 감지)정적 인간 감지 범위 ≤6m(움직이지 않은 인간);
5. 아니요 - 사람 감지 유지 관리 시간 15초;
6. 정확도: ≥95%.
7. 사람 계산감지 범위 ≤6m;
8. 감지된 사람 수 ≤5;
9. 정확도: ≥90%(3인 기준), ≥80%(5인 기준).
10. 방향 감지인체의 입구/출구, 왼쪽/오른쪽, 앞/뒤 방향을 식별합니다.
11. 감지 범위: ≤6m;
12. 정확도: ≥95%.
13. 궤적 감지인체의 이동 위치와 방향을 쉽게 판단할 수 있도록 감지 영역 내 인체의 이동 경로를 식별합니다.
14. 최대 5명의 궤적을 유지할 수 있어 여러 사람의 궤적을 지원합니다.
15. 감지 범위: ≤6m;
16. 정확도: ≥90%.

설치 방법

1. 레이더의 수평 설치: 거실, 가전제품 등의 시나리오에 적합합니다.설치 높이: 1 - 1.5m, 수평을 유지하십시오(기울기 각도 ≤±5°), 전면에 장애물이 없으며 감지 영역을 겨냥한 일반 라인입니다.감지 범위: 움직이는 인체 ≤8m, 미세 구조 ≤6m.
2. 기울어진 설치: 호텔, 홀 등 사람이 움직이는 장소에서 감지하는데 적합합니다.설치 높이: 2 - 2.5m, 아래쪽을 향한 기울기 각도 10° - 30°, 안테나 표면에 장애물이 없으면 주 광선 범위를 보장하기 위해 감지 영역을 겨냥한 일반 선입니다.감지 범위: 이동 ≤8m, 미세 구조 ≤6m.
3. 참고: 레이더 바로 아래와 근거리 영역에 사각지대가 있을 수 있습니다.기울기 각도가 정상선 방향에서 증가하거나 벗어나면 감지 범위가 단축됩니다.

주의 사항

1. 레이더를 하우징과 함께 설치해야 하는 경우 하우징은 24GHz 주파수 대역에서 전파 전송 특성이 양호해야 하며 전자파를 차폐하는 금속이나 재료를 포함할 수 없습니다.
2. 본 제품은 적합한 환경에 설치되어야 합니다.다음 환경에서 사용하면 감지 효과가 영향을 받습니다.감지 영역에는 동물, 지속적으로 흔들리는 커튼, 공기 배출구를 향한 대형 화분 등 지속적으로 움직이는 사람이 아닌 물체가 있습니다.
3. 감지 영역에는 넓은 영역의 강한 반사 평면이 있으며 레이더 안테나를 직접 향하는 강한 반사 물체는 간섭을 일으킬 수 있습니다.
4. 벽에 설치할 경우 실내 천장에 있는 에어컨, 선풍기 등 외부 간섭 요소를 고려해야 합니다.
5. 설치 중 주의사항레이더 안테나가 감지할 영역을 직접 향하고 있는지, 안테나 주변 영역이 개방되어 있고 장애물이 없는지 확인하십시오.
6. 센서의 설치 위치가 견고하고 안정적인지 확인하십시오.레이더 자체의 흔들림은 감지 효과에 영향을 미칩니다.
7. 레이더 뒷면에 물체의 움직임이나 진동이 없는지 확인하십시오.레이더파의 투과성으로 인해 안테나 백로브는 레이더 뒤에 있는 움직이는 물체를 감지할 수 있습니다.금속 차폐 커버 또는 금속 백플레인을 사용하여 안테나 백로브를 보호하고 레이더 뒷면의 물체로 인한 영향을 줄일 수 있습니다.
8. 여러 개의 24GHz 대역 레이더가 있는 경우 빔을 서로 직접 겨냥하지 마십시오.상호 간섭을 피하기 위해 서로 가능한 한 멀리 설치하십시오.
9. 전원 공급 장치 주의 사항: 전원 공급 리플은 100kHz 이내에 뚜렷한 스펙트럼 피크가 없어야 합니다.이 솔루션은 참조 설계이며 사용자는 ESD 및 낙뢰 서지 보호와 같은 해당 전자기 호환성 설계를 고려해야 합니다.

애플리케이션 시나리오

스마트 홈, 스마트 센싱 도어 및 창문, 지능형 제어, 에스컬레이터, 스마트 보안 등의 분야에서 널리 사용됩니다.
