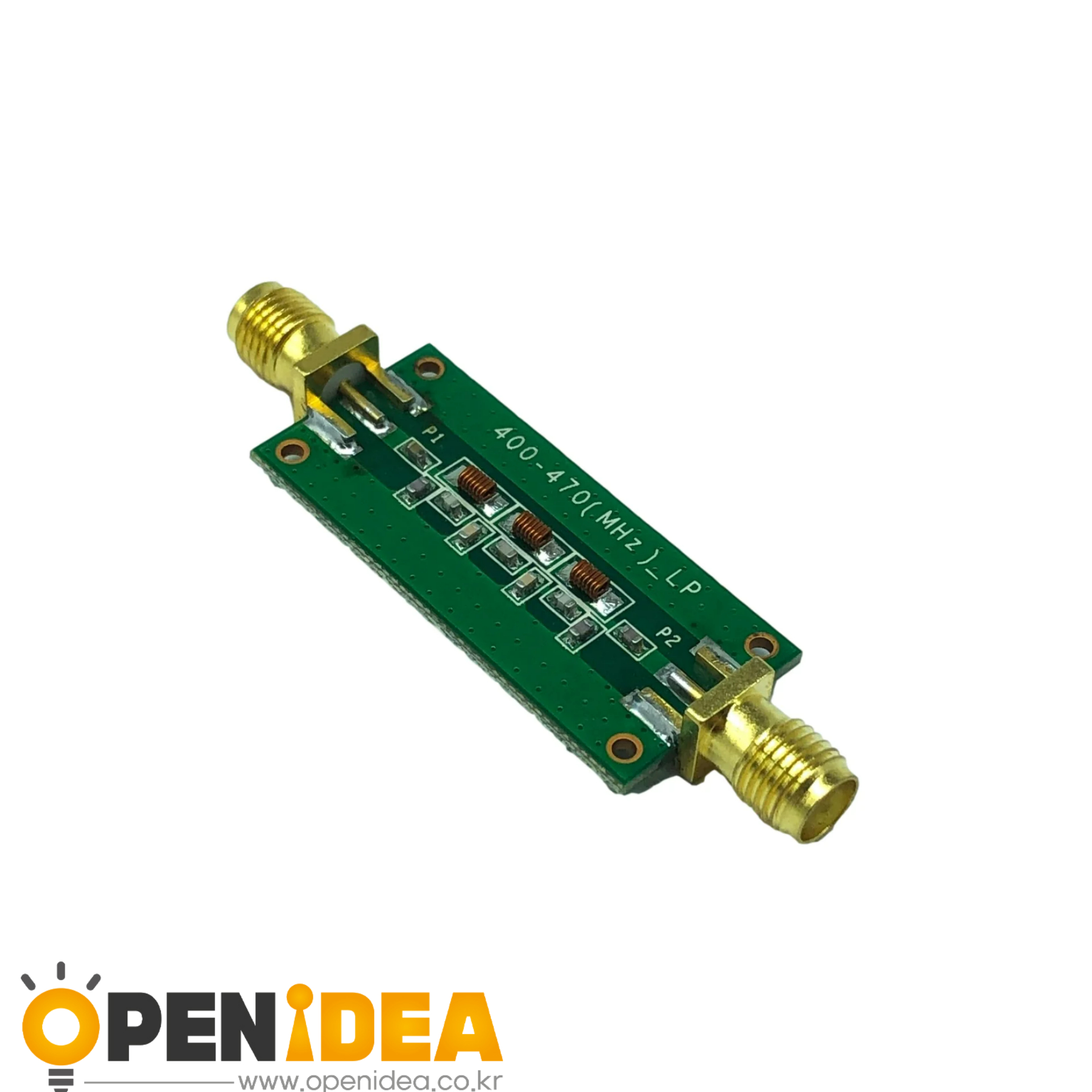

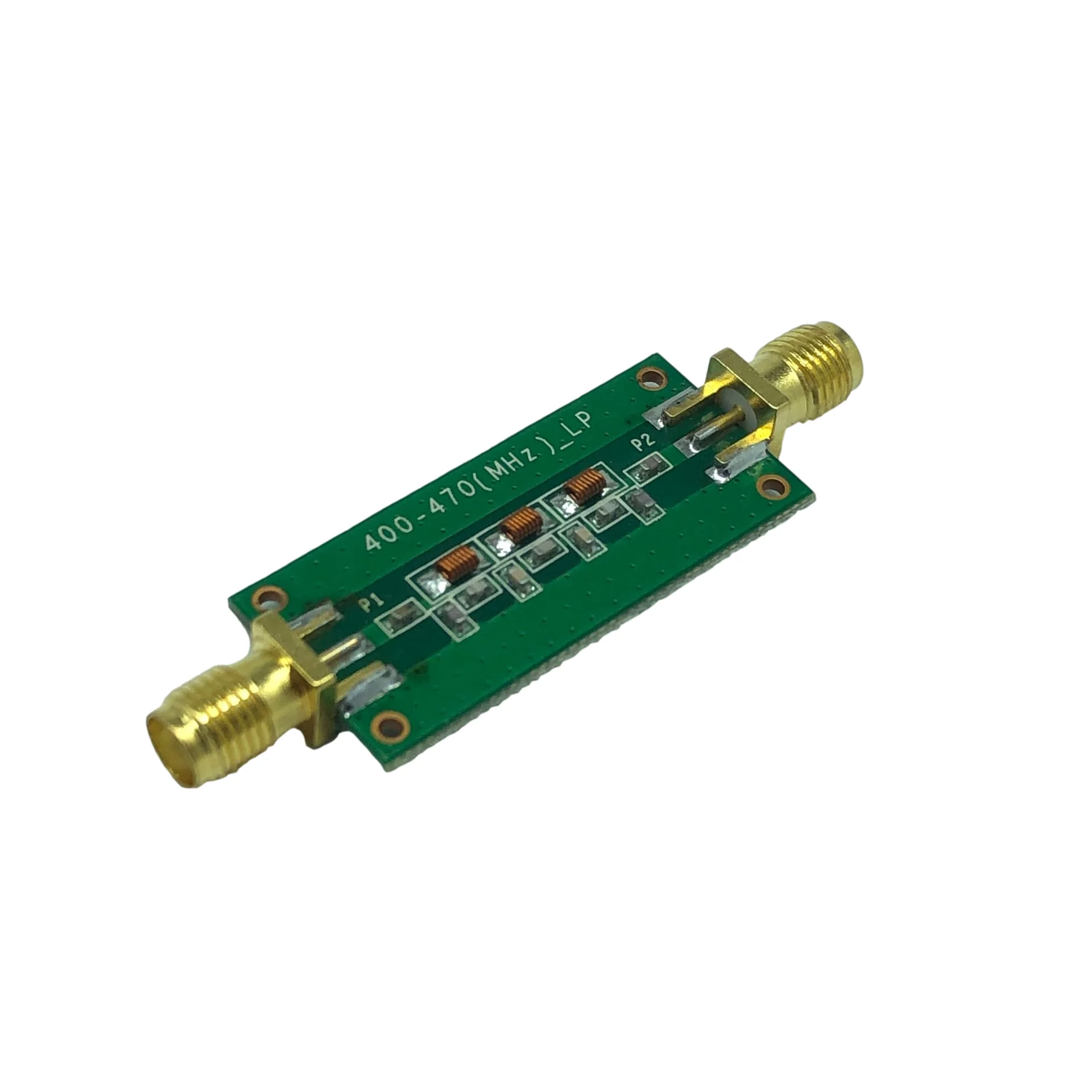

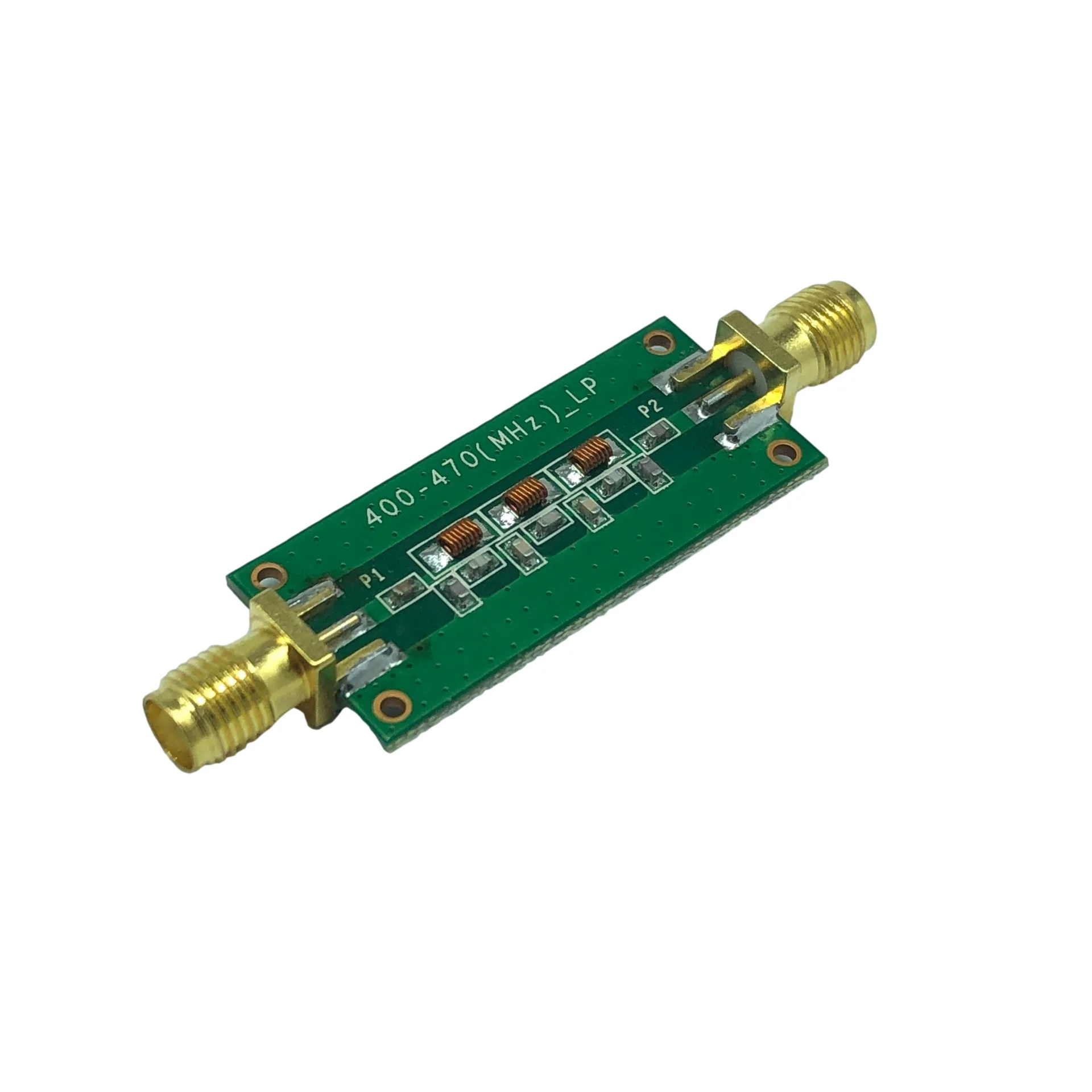

433MHZ 470M 저역 통과 필터 LPF RF HF 라디오 저역 통과 7 차 타원형 기능 신규 [ZTX101-205]
  • 433MHZ 470M 저역 통과 필터 LPF RF HF 라디오 저역 통과 7 차 타원형 기능 신규 [ZTX101-205]
  • 433MHZ 470M 저역 통과 필터 LPF RF HF 라디오 저역 통과 7 차 타원형 기능 신규 [ZTX101-205]
  • 433MHZ 470M 저역 통과 필터 LPF RF HF 라디오 저역 통과 7 차 타원형 기능 신규 [ZTX101-205]

433MHZ 470M 저역 통과 필터 LPF RF HF 라디오 저역 통과 7 차 타원형 기능 신규 [ZTX101-205]

4.0 0리뷰
5,400 원
구매혜택:         적립 마일리지 : +5원 (상품 : 5원)
자체상품코드:  ZTX101-205
브랜드:      OPENIDEA
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   5,400원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 2,800원
  • 9,600원
  • 178,000원
  • 2,000원
  • 5,600원
  • 21,000원
  • 2,800원
  • 1,900원
  • 36,000원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

설명:

저역 통과 필터는 차단 주파수 아래의 신호를 전달하고 차단 주파수 위의 신호는 감쇠됩니다. 전자기 신호의 고차 고조파를 억제하는 데 일반적으로 사용되거나 주파수 선택의 역할을하는 고주파 클러터를 걸러 내기 위해 믹서 뒷면에 배치됩니다. 이 필터는 470M 이상의 신호를 크게 감쇠시킬 수 있으며 고조파 억제 능력은 약 50dbc 입니다.

여러 저역 통과 필터와 비교하여 타원 필터는 동일한 순서로 Butterworth 및 Chebyshev 필터와 같은 다른 유형의 필터보다 좁은 전환 대역폭과 더 작은 대역폭을 얻을 수 있습니다. 이와 관련하여 스톱 밴드 변동은 타원형 필터가 최적입니다. 이것은 7 차 타원 함수 로우 패스 필터입니다. 필터링 가파름은 다른 속성의 필터보다 낫습니다.

매개 변수 인덱스:

1. S11 <-20dB, 스탠딩 웨이브 비율 SWR <1.22;

2. S22 <-20dB, SWR <1.22;

3. S21> -0.5dB, 삽입 손실 <0.5dB;

4. PCB 치수 (sma 커넥터 제외): 36mm × 16mm

5. 테스트 결과: 그림과 같이

배송 목록:

1 개 433MHZ 로우패스 필터
