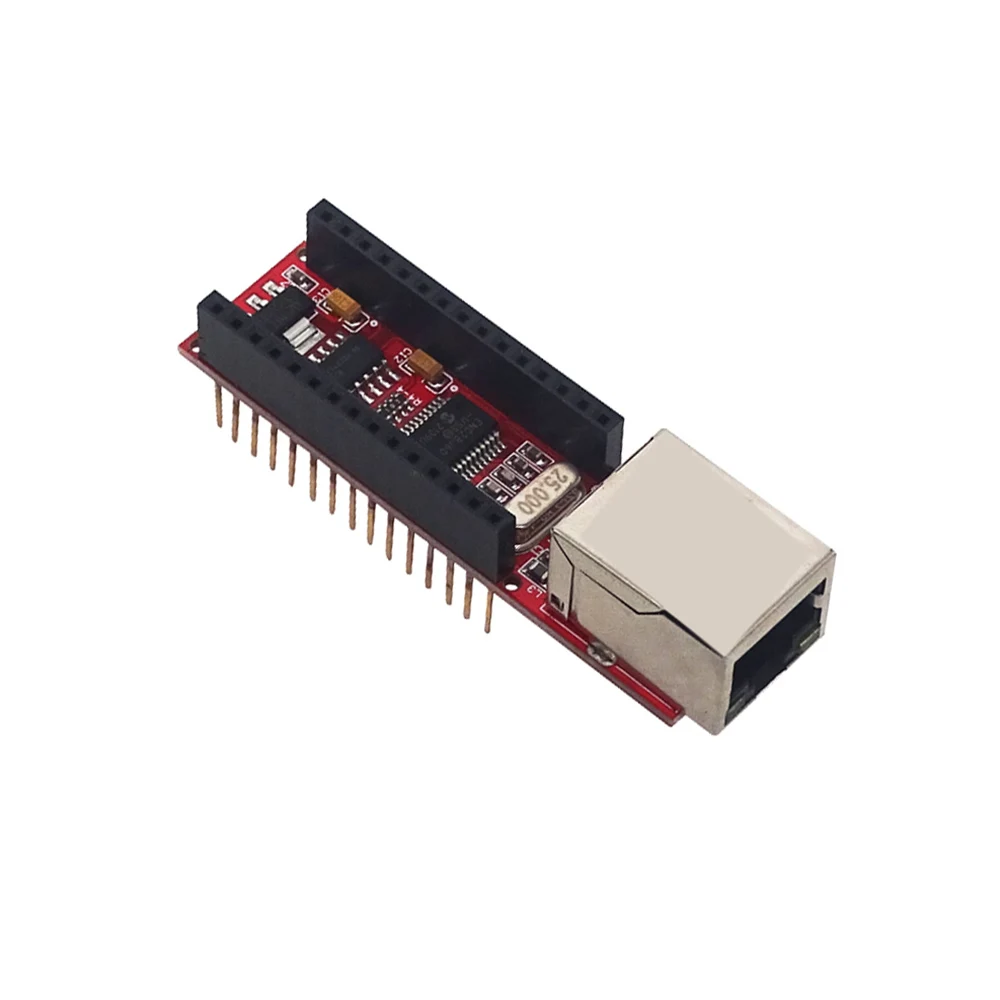

미니 ENC28J60 이더넷 실드 나노 SPI 인터페이스 용 이더넷 실드 LAN 네트워크 모듈 [ZTX101-204]
  • 미니 ENC28J60 이더넷 실드 나노 SPI 인터페이스 용 이더넷 실드 LAN 네트워크 모듈 [ZTX101-204]
  • 미니 ENC28J60 이더넷 실드 나노 SPI 인터페이스 용 이더넷 실드 LAN 네트워크 모듈 [ZTX101-204]

미니 ENC28J60 이더넷 실드 나노 SPI 인터페이스 용 이더넷 실드 LAN 네트워크 모듈 [ZTX101-204]

4.0 0리뷰
4,800 원
구매혜택:         적립 마일리지 : +4원 (상품 : 4원)
자체상품코드:  ZTX101-204
브랜드:      OPENIDEA
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   4,800원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 2,800원
  • 9,600원
  • 178,000원
  • 2,000원
  • 5,600원
  • 21,000원
  • 2,800원
  • 1,900원
  • 36,000원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

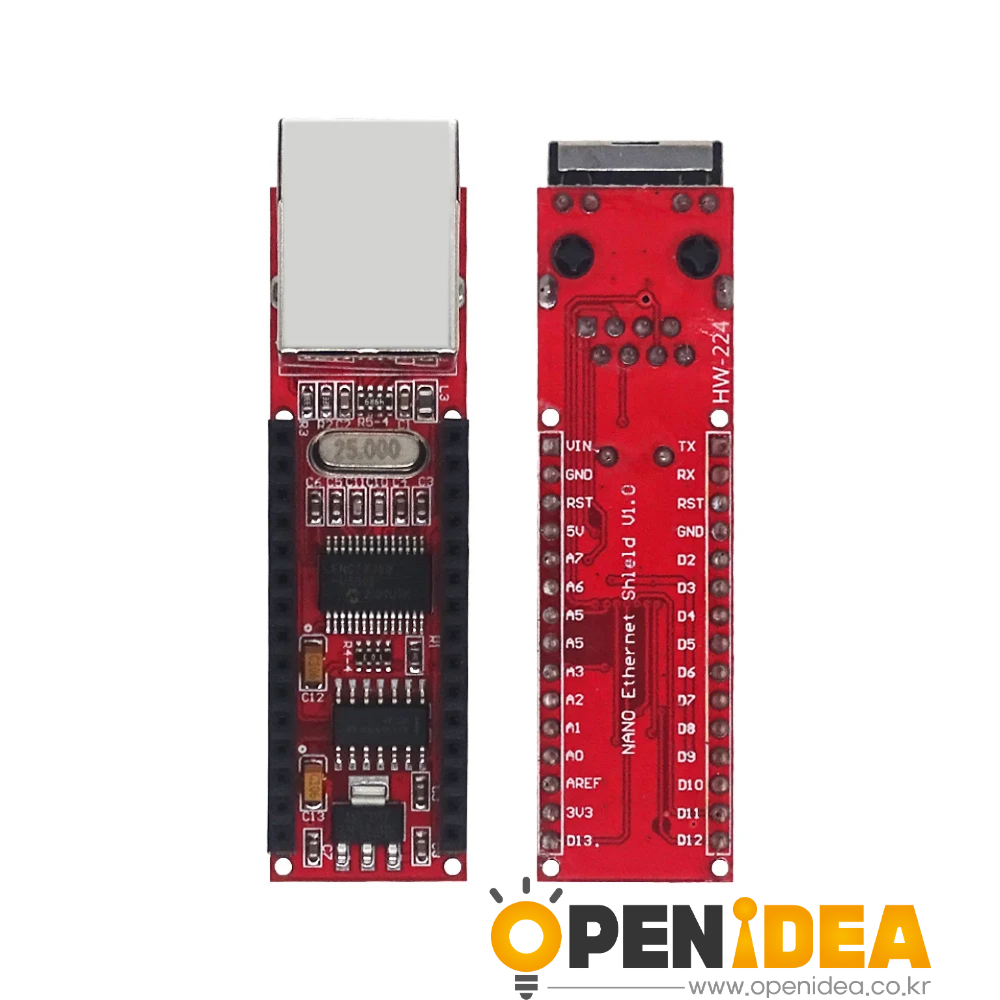

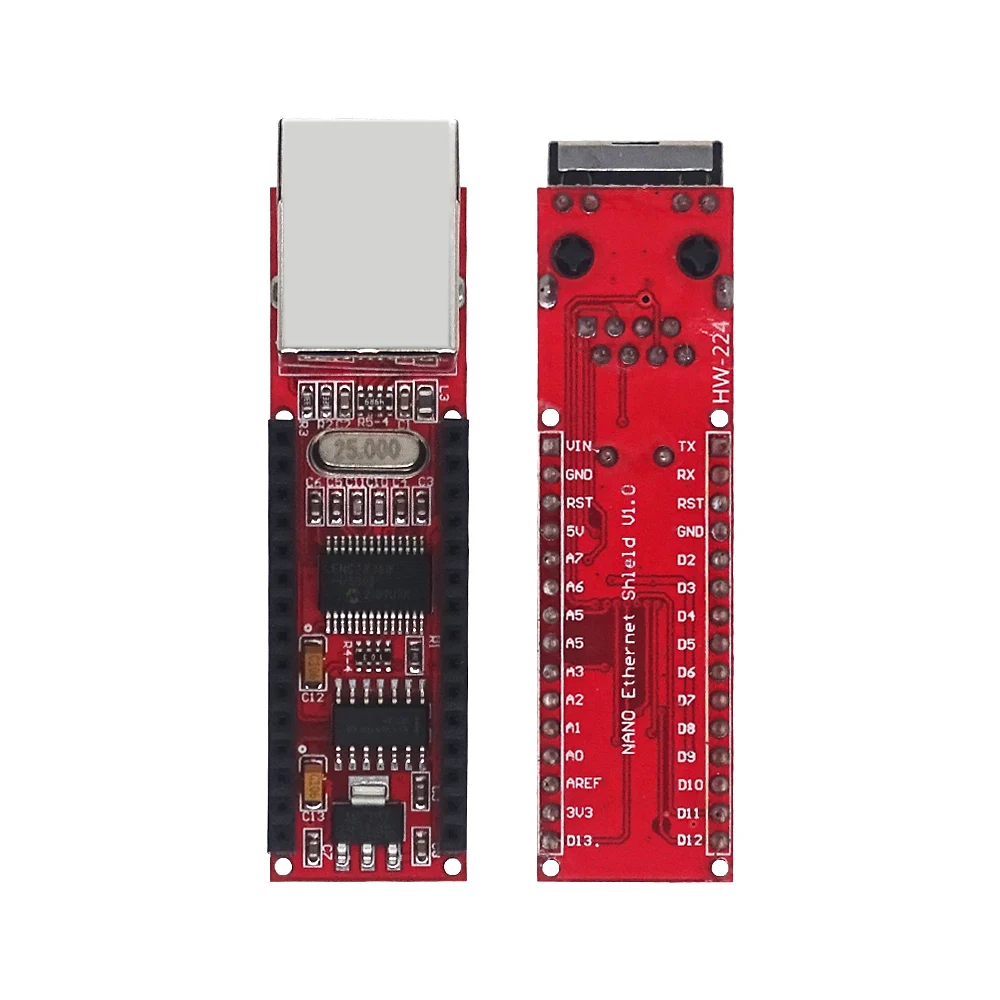

ENC28J60 LAN 제품 설명:

새롭고 하이 퀄리티 브랜드.

칩 보드 ENC28J60-I/SO.

보드 25MHZ 크리스탈.

네트워크 인터페이스 보드 HR911105A.

3.3 V 전원 공급 장치 핀.

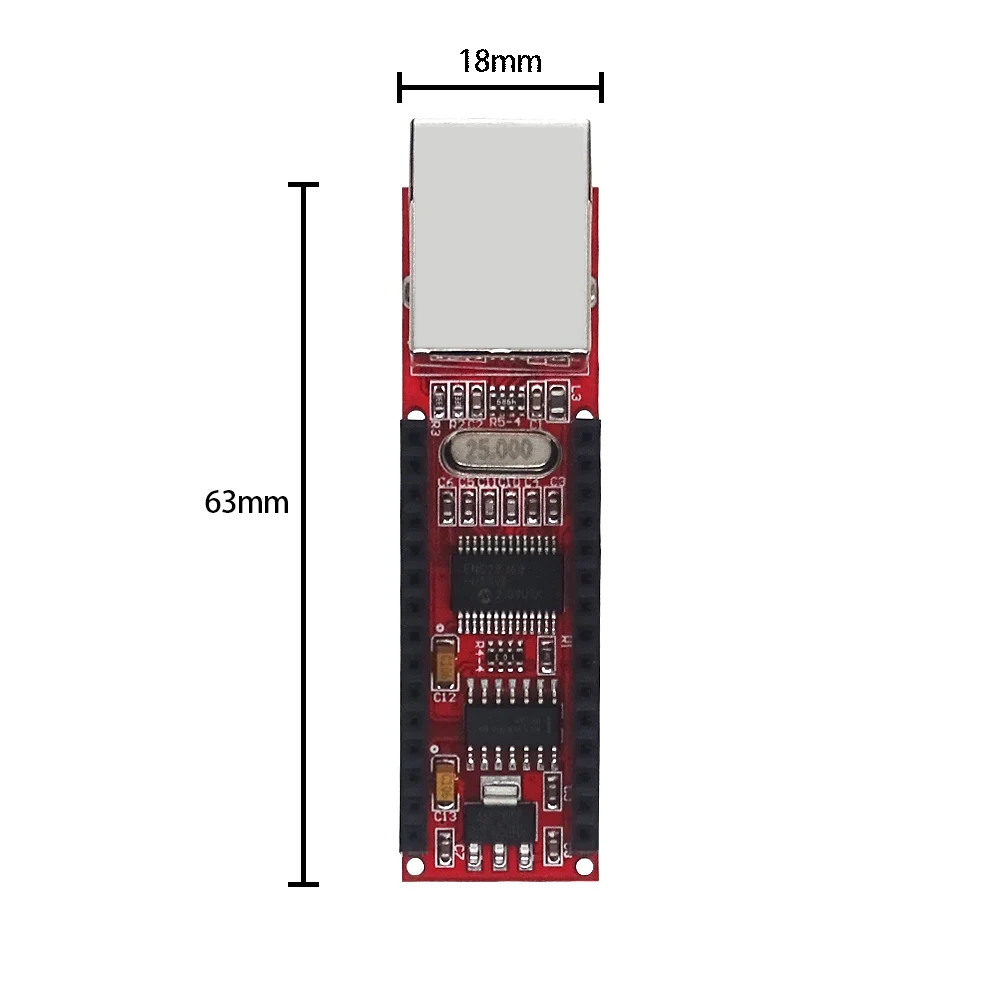

크기: 5.9cm x 3.5cm - 2.32 인치 x 1.38 인치.

디버그 알림:

1, IP 모듈 192.168.1.2, IP 컴퓨터 세트: 192.168.1.3; 192.168.1 은 3 섹션입니다.

2, 컴퓨터 네트워크 모듈과 입의 입에 연결된 네트워크 케이블을 교차시킵니다. (즉, 케이블 네트워크 1 3,2 교차, 그리고 나서 사진이 있다는 것을 이해하지 못한다.)

3, 모듈과 MCU 연결은 각 라인의 연결에주의를 기울여야합니다 (표면이 선에 연결되어 있지 않음).

4 및 MCU 포트 IO가 올바른지 확인합니다.

5, 프로그램 재 컴파일, 다운로드, 다운로드 여부를 확인하십시오! STM32 및 51 IO

배선 지침:

############################

STM32f103VBT6 ENC28J60 모듈 또는 기타 stm32

PC10 -------------- RESET

PC12 ------- CS // PC12 풀업 출력 모드

// SPI1-

PA5 ------------ SCK / /출력 모드

PA6 ---------- SO / /입력 모드

PA7 --------- SI/출력 모드

####### 51 마이크로 컨트롤러 ########### // ---------------------------------

Uipopt. h에서 IP 주소 및 MAC 주소 변경

192.168.1.100

// Spi. h의 포트 구성.

STC12C5A60S2 DIP OSC:18.432Msbit CSN = P1 ^ 0; / / 28J60 -- CS (SS)

Sbit SIN = P1 ^ 1; /MOSI

Sbit SON = P1 ^ 2; / / MISO

S비트 SCN = P1 ^ 3; /SCK

Sbit RSTN = P1 ^ 4; /RST

Sbit INTN = P3 ^ 3; /INT

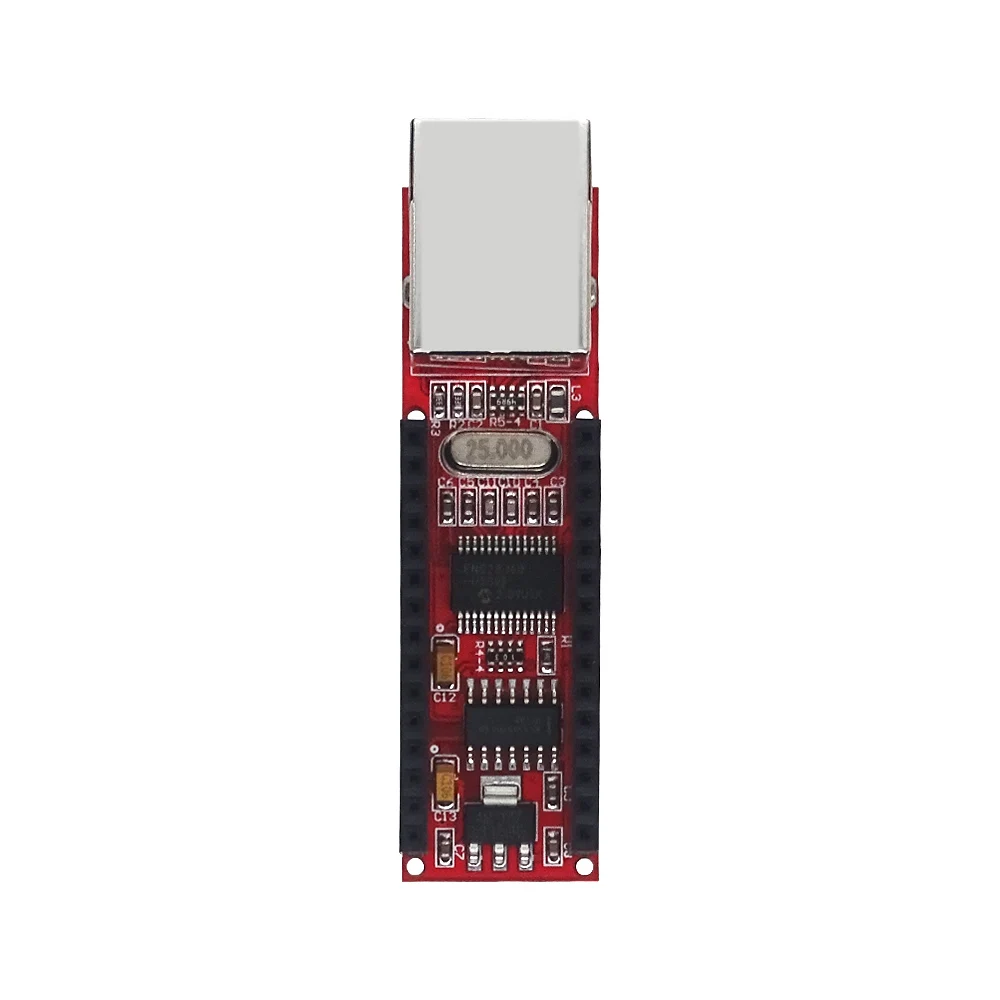

ENC28J60 미니 제품 설명:

1. 칩 보드 ENC28J60/SS.

2. 보드 25MHZ 크리스탈.

3. 네트워크 인터페이스 보드 HR911105A.

4. 3.3V 전원 공급 장치 핀.
