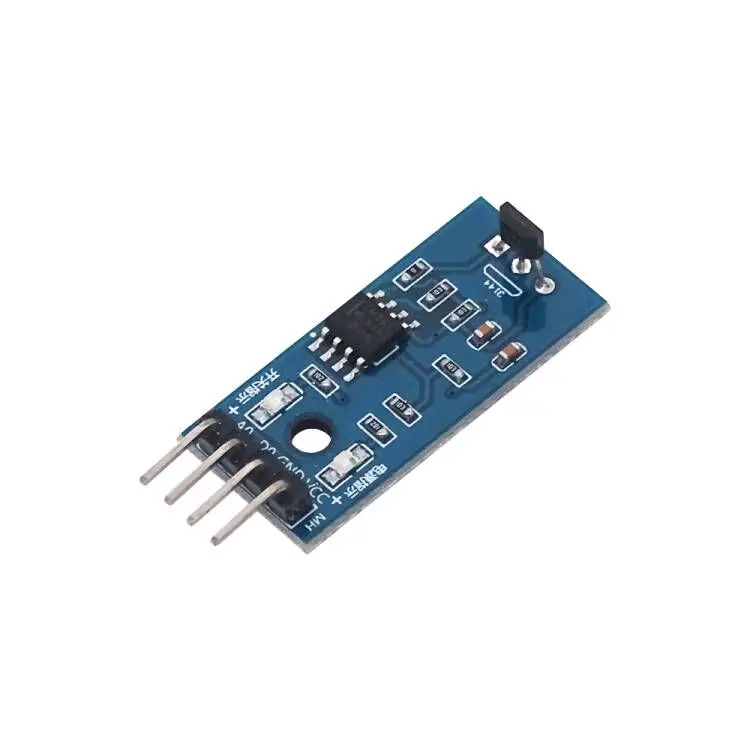

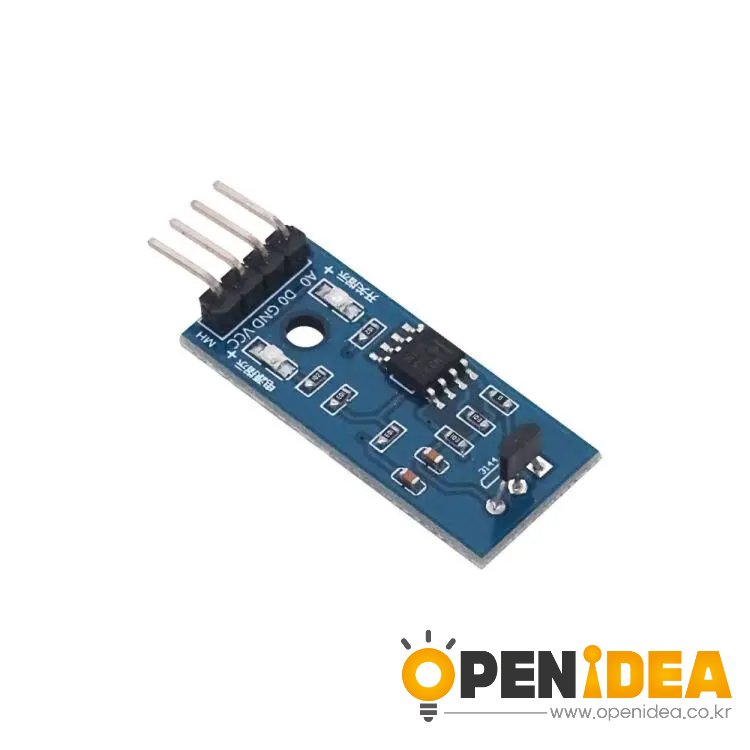

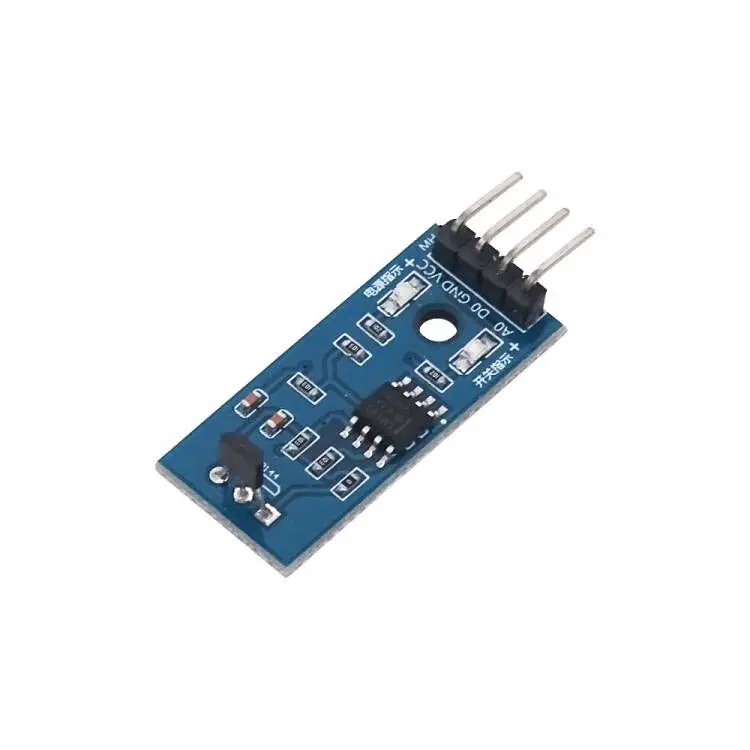

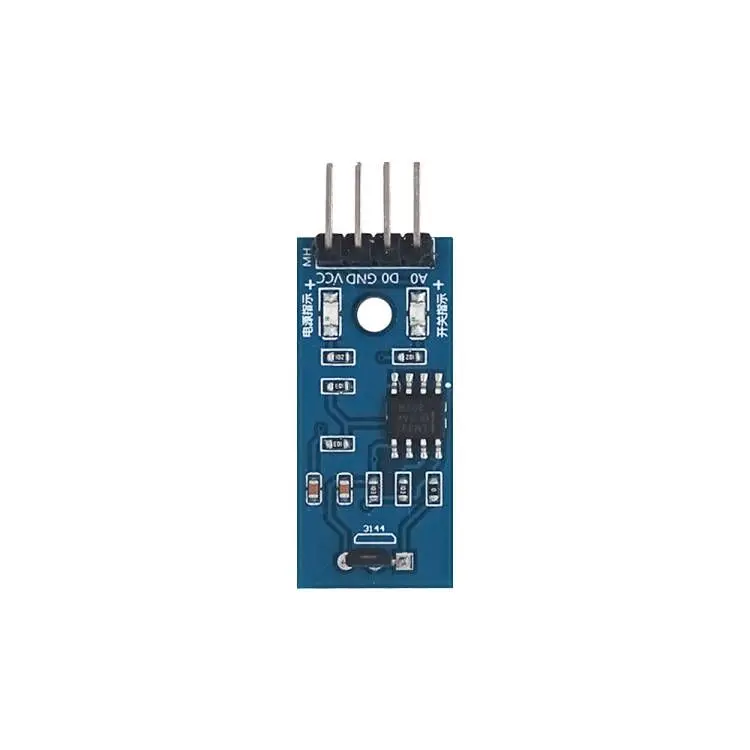

홀 센서 모터 속도 측정 모듈 3144E 카운팅 센서 [ZTN07-002]
  • 홀 센서 모터 속도 측정 모듈 3144E 카운팅 센서 [ZTN07-002]
  • 홀 센서 모터 속도 측정 모듈 3144E 카운팅 센서 [ZTN07-002]
  • 홀 센서 모터 속도 측정 모듈 3144E 카운팅 센서 [ZTN07-002]

홀 센서 모터 속도 측정 모듈 3144E 카운팅 센서 [ZTN07-002]

4.0 0리뷰
500 원
자체상품코드:  ZTN07-002
브랜드:      OPENIDEA
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   500원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 2,800원
  • 9,600원
  • 178,000원
  • 2,000원
  • 5,600원
  • 21,000원
  • 2,800원
  • 1,900원
  • 36,000원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

제품기능

1. 작동 전압: 3.3 -5V

2. 3144E 스위칭 홀 센서를 사용하십시오.

3. 센서가 자기장을 감지하면 디지털 출력이 낮고 신호등이 켜집니다. 자기장이 감지되지 않으면 디지털 출력이 높고 신호등이 꺼집니다.

4. 전원 표시기 및 신호 표시기.

5. 출력 모드: 디지털 스위치 출력 (0 및 1) AO 포트가 잘못되었습니다.

6. LM393 비교기 출력, 명확한 모델, 좋은 파형, 강력한 구동 능력, 15mA 이상.

7. 쉬운 설치 및 고정을위한 고정 볼트 구멍을 제공하십시오.

8. 모터 속도, 위치 감지 등에 사용할 수 있습니다.

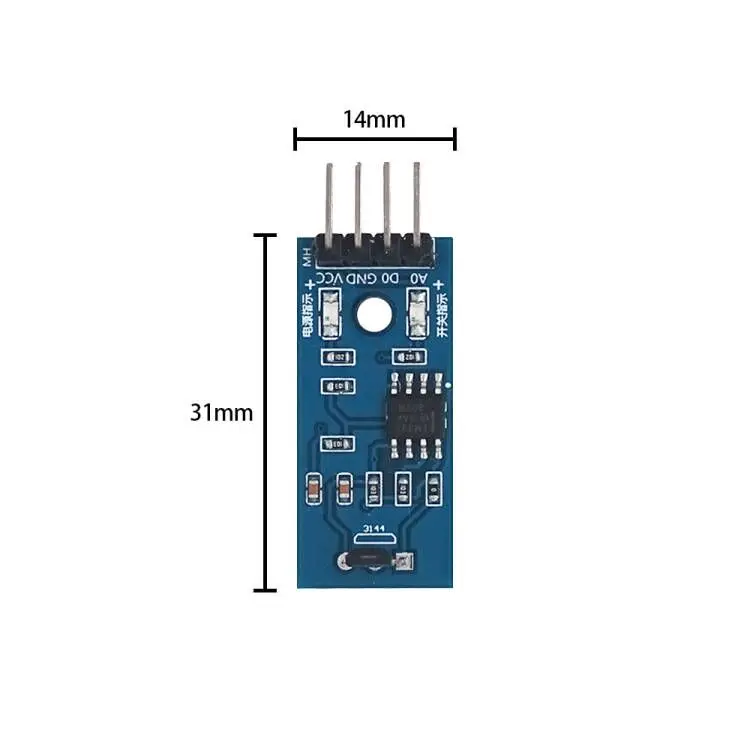

모듈 인터페이스 설명

VCC: 양극 전원 공급 장치 3.3-5V

GND: 부정적인 것

DO: 디지털 출력 모듈, 저자기 유도의 출력

AO: 실시간으로 홀 출력 전압

센서 기능 도입

3144 홀 스위치 IC는 홀 효과 원리에 기초하며 반도체 통합 기술을 제조하는 자기 감지 회로를 사용합니다. 전압 조정기, 홀 전압 발생기, 차동 증폭기, Schmitt 트리거, 온도 보상 회로 및 세트로 구성됩니다. 개방 회로 출력 단계는 자기 감지 회로로 구성됩니다. 입력은 자기 유도이며 출력은 디지털 전압 신호입니다. 센서는 소량, 고감도, 빠른 응답, 우수한 온도 성능, 고정밀 및 높은 신뢰성의 특성을 가지고 있습니다.
