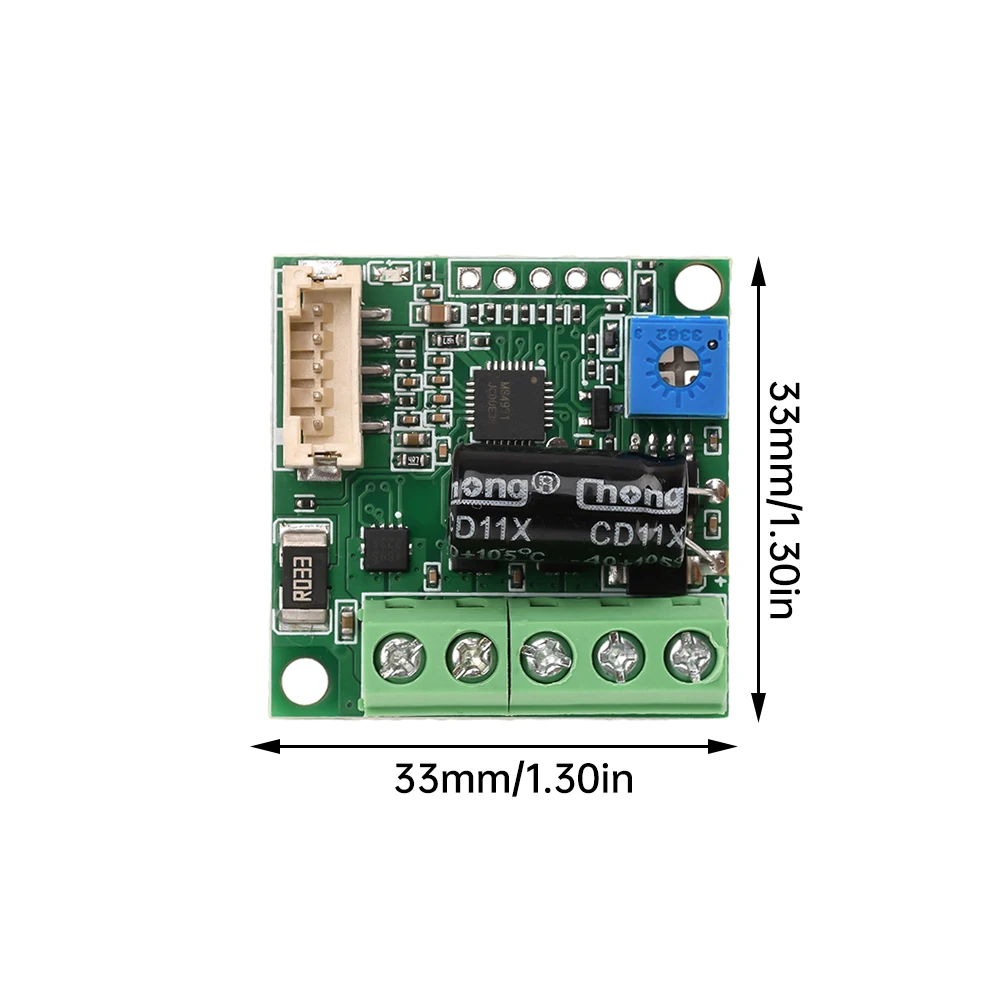

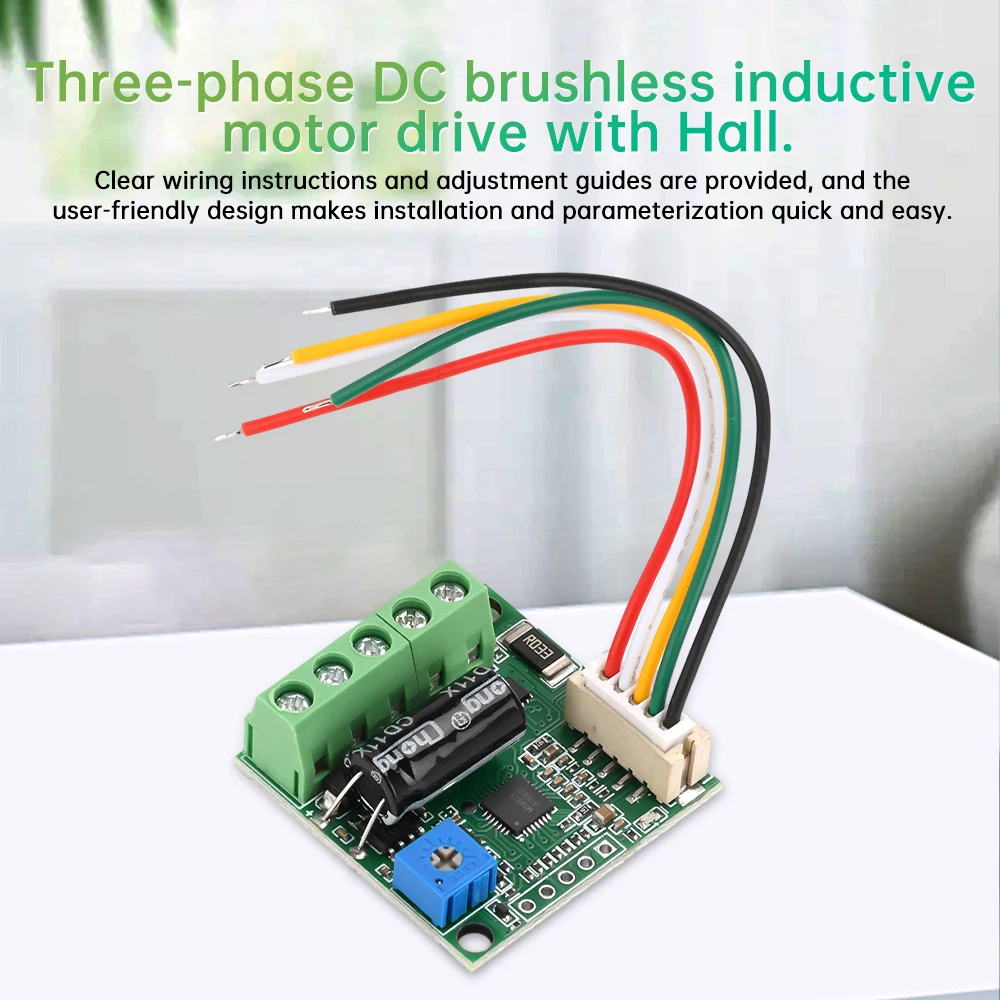

특징:

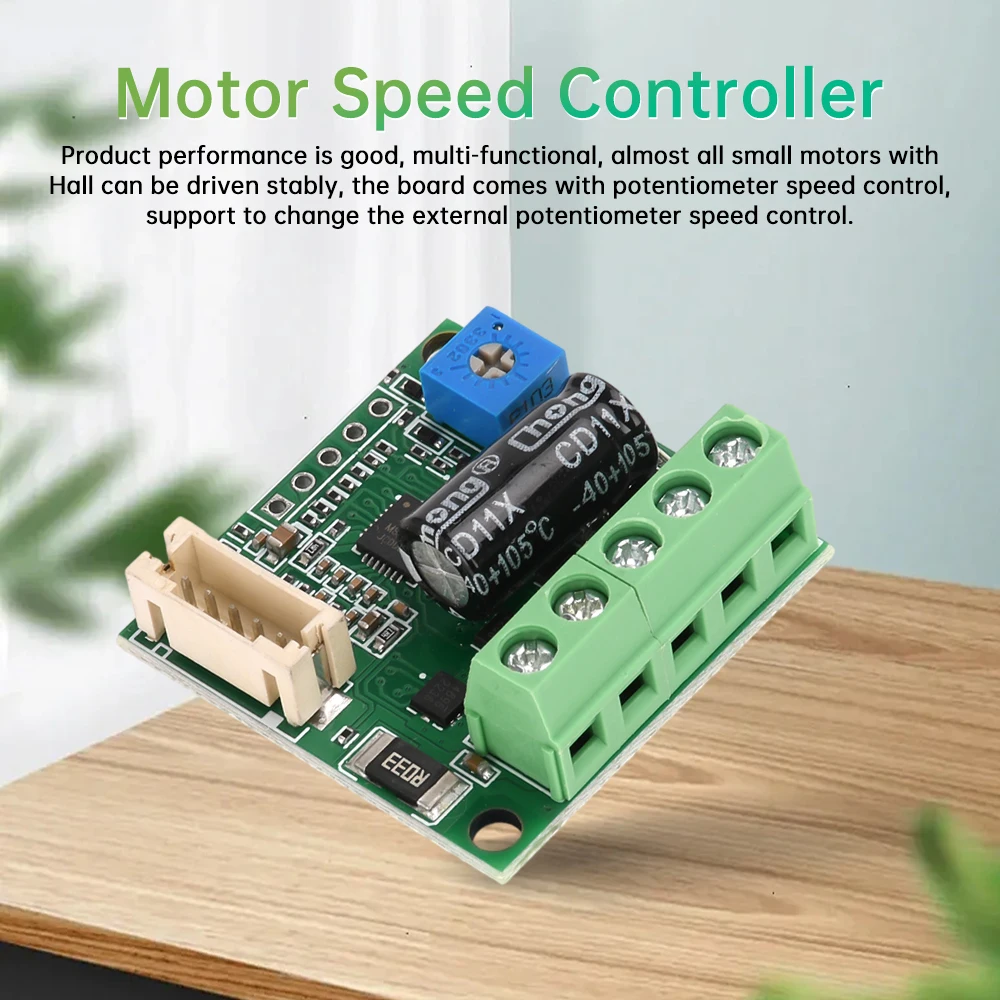

1.제품 성능이 좋고 다기능이며 홀이 있는 거의 모든 소형 모터를 안정적으로 구동할 수 있으며 보드에는 전위차계 속도 제어 기능이 제공되며 외부 전위차계 속도 제어로 변경을 지원합니다.

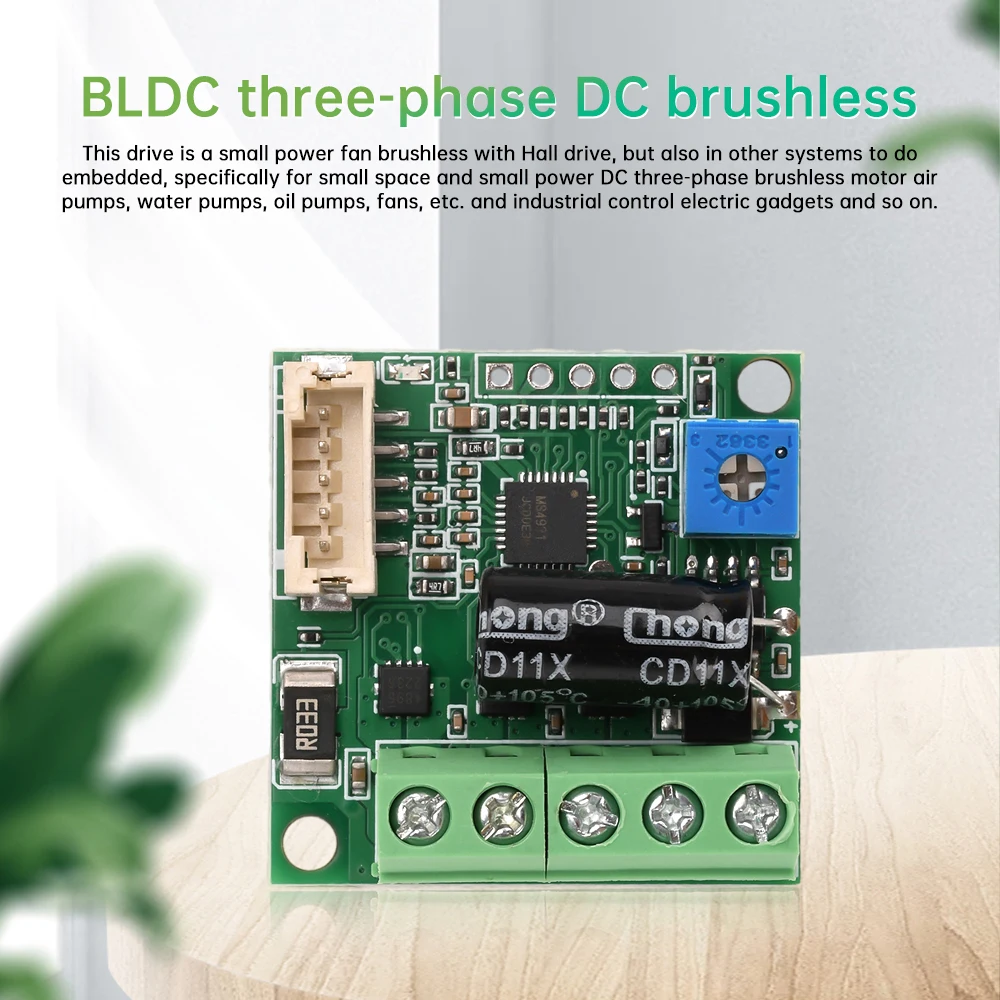

2.소형 전력 팬 브러시리스 홀 드라이브용 드라이브는 특히 소형 공간 및 소형 전력 DC 3상 브러시리스 모터 공기 펌프, 워터 펌프, 오일 펌프, 팬 등을 위해 내장된 다른 시스템에서도 수행할 수 있습니다.및 산업용 제어 전기 기기 등

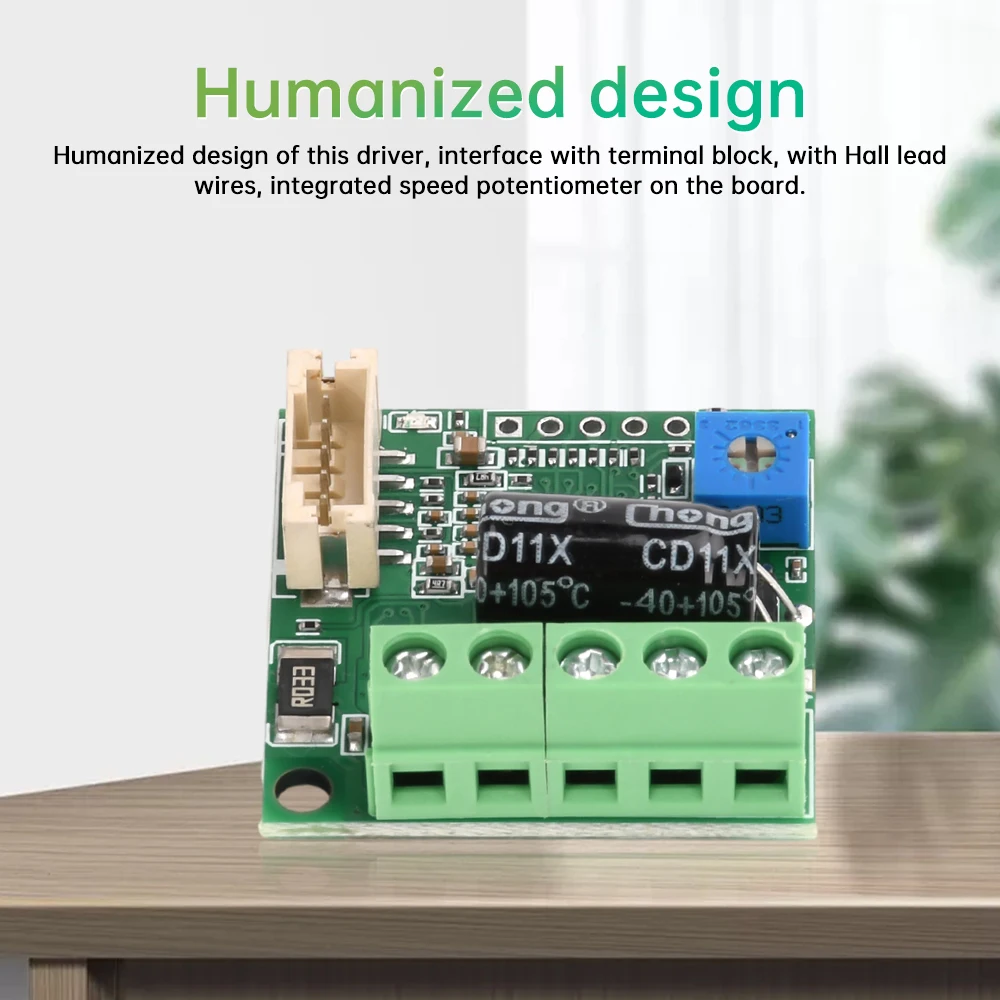

3.드라이브 인간화 디자인, 터미널 블록을 사용한 인터페이스, 자유 홀 리드선, 보드에 통합 속도 전위차계

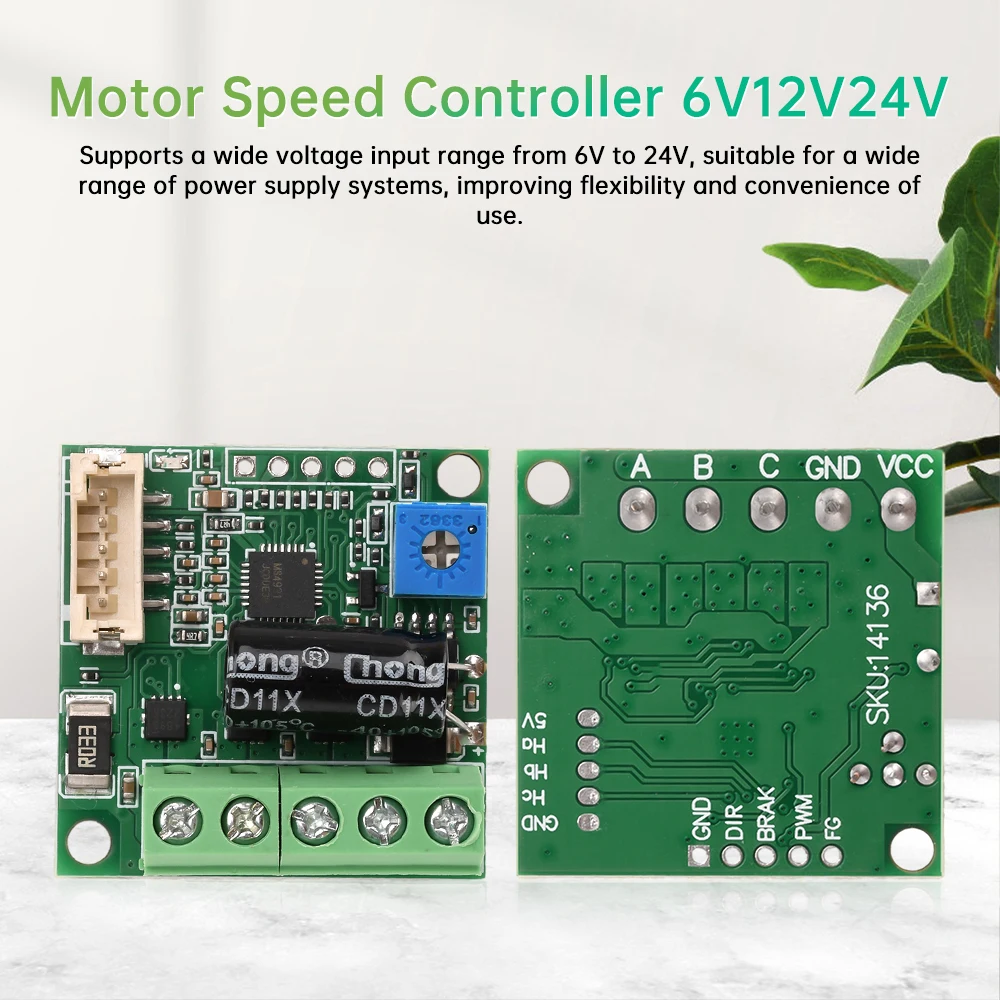

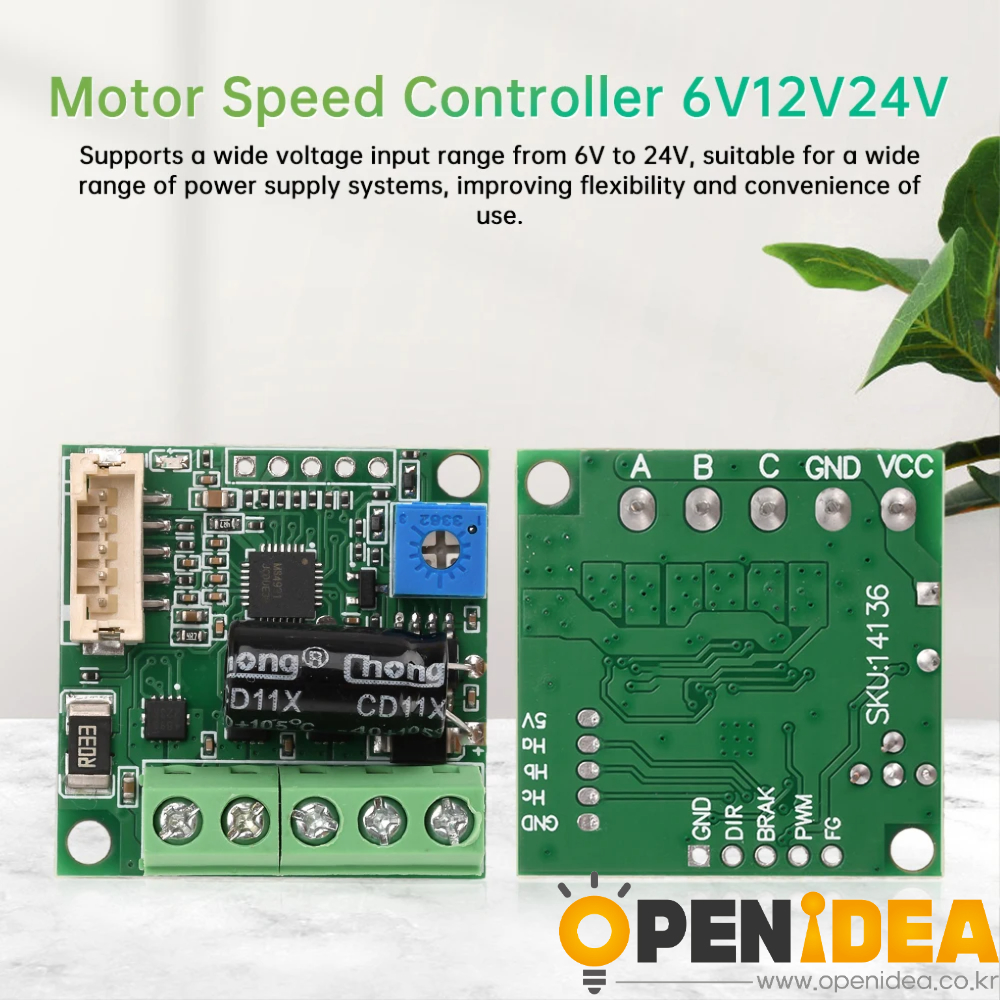

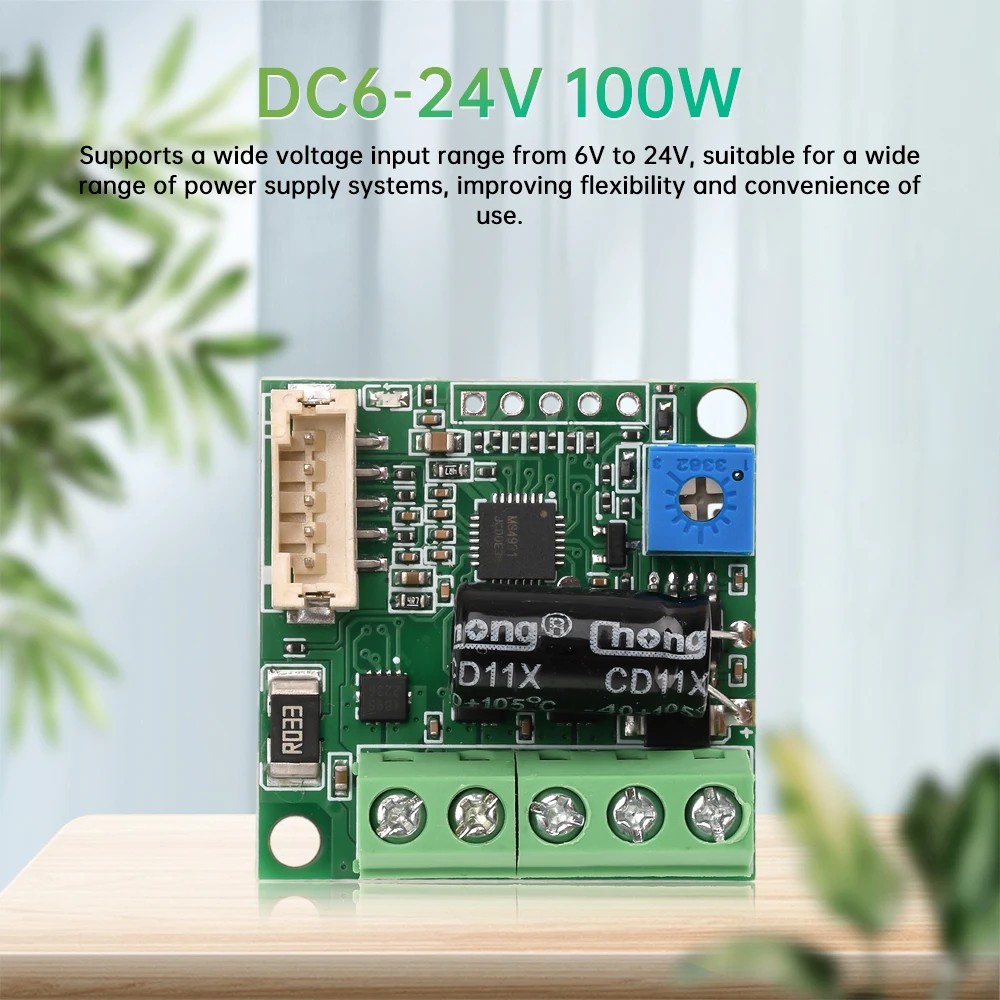

4.6V~24V의 넓은 전압 입력 범위를 지원하여 다양한 전원 시스템에 적합하며 사용 유연성과 편의성을 향상시킵니다.

5.명확한 배선 지침과 조정 가이드를 제공하고 사용자 친화적인 디자인으로 설치 및 매개변수 조정이 쉽고 빠릅니다.

매개변수:

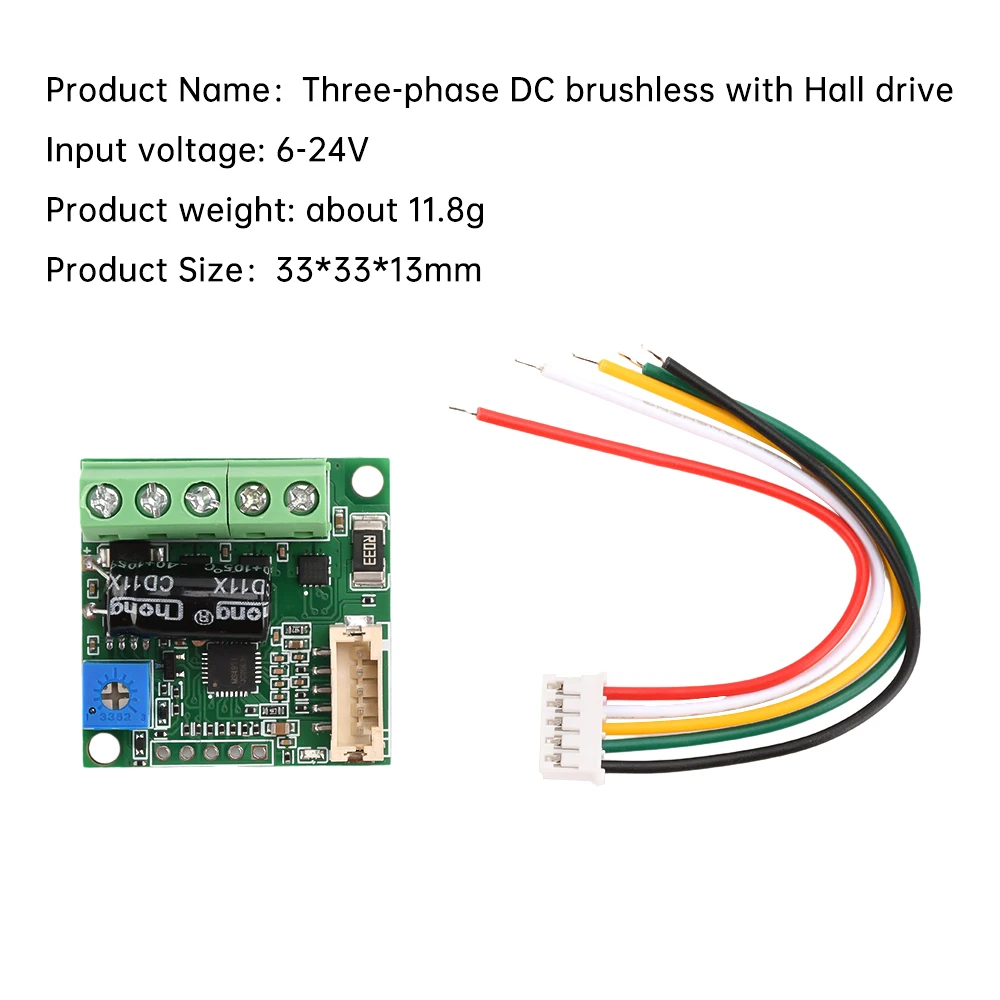

제품 이름: 홀 드라이브가 있는 3상 DC 브러시리스

작동 전압: 6-24V(28V 제한)

구동 전류: 정격 3.5A 피크 4A

전류 제한 및 실속 보호: 4A 전류 제한 보호를 초과하는 전류, 모터 실속 및 5초 차단 보호 유지.

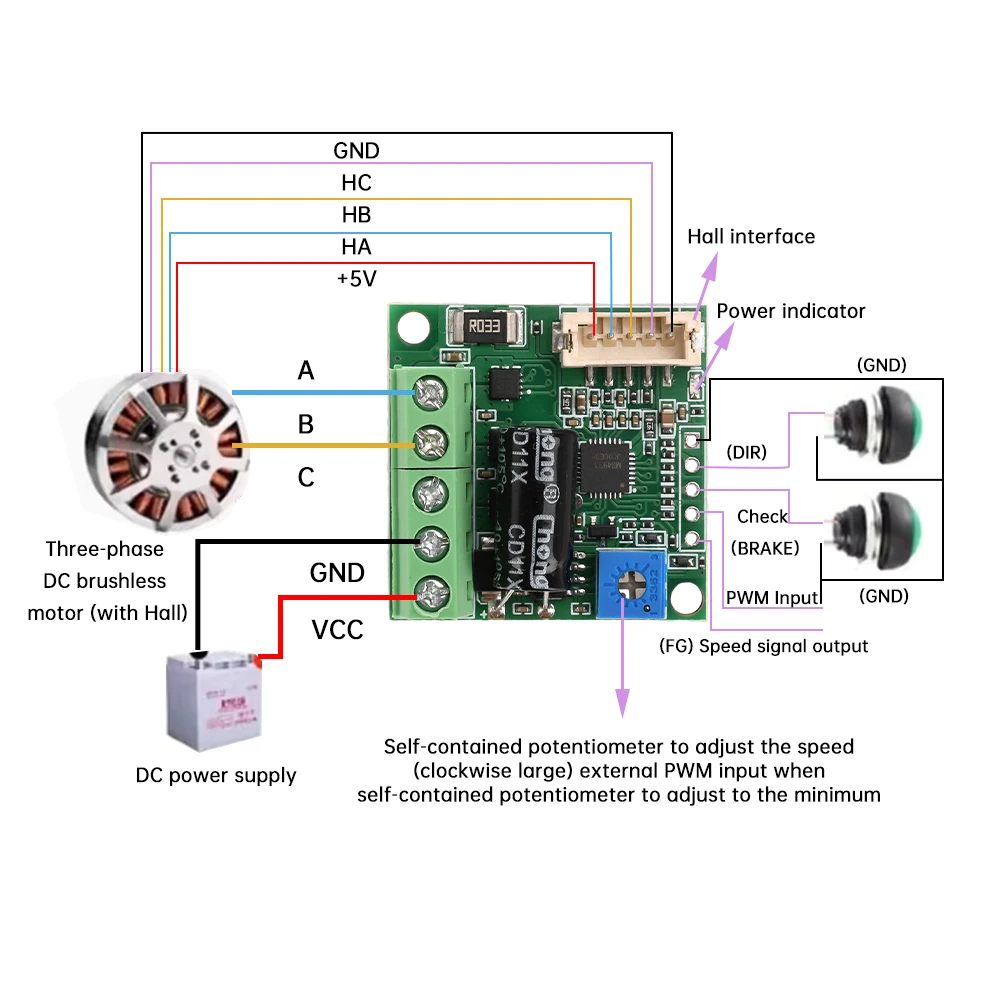

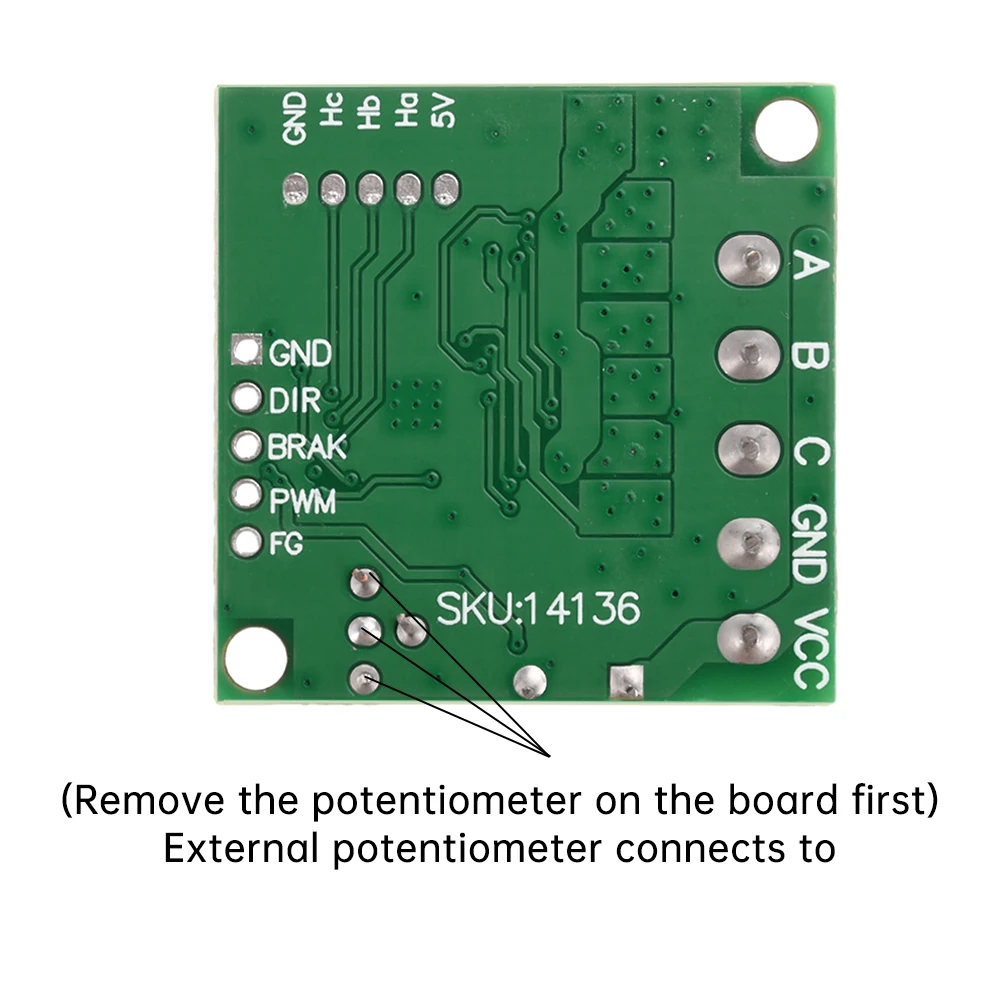

인터페이스 설명:

1, ABC 상 라인 출력, 모터에 연결됨

2, VCC GND 주 전원 공급 장치(외부 DC 전원 공급 장치)

3, PWM 외부 듀티 사이클 속도 신호 입력(PWM 신호 진폭 3-5V 주파수 1KZ-20KHZ) 이 인터페이스는 5V 전속 작동 연결, 접지 정지 작동을 지원합니다.

4, FG 속도 펄스 신호 출력(인터페이스만 남음)

5, DIR 정방향 및 역방향 제어 인터페이스(낮은 수준의 효과, 접지 외부 스위치에 연결 가능)

6, BRAKE 브레이크 제어 인터페이스(낮은 수준의 효과, 접지 외부 스위치에 연결 가능)

7, Ha Hb Hc +5V GND 홀 신호, 전원 공급 장치 입력 인터페이스, 홀이 있는 일반 모터에는 해당 5개 라인이 있습니다.

참고:

1, 퓨즈가 없는 마더보드 전원 공급 장치 회로는 자체 추가하는 것이 좋습니다. 전원 공급 장치의 양극 및 음극 반전은 보드의 일부 칩에 영구적인 손상을 초래합니다(1초도 아님).

2, 모터 차단 보호의 정상적인 작동, 모듈이 제대로 작동하지 않도록 인위적으로 단락시키지 마십시오. 단락으로 인해 라인 버스트 튜브가 타버렸습니다. 배선을 처음 시도하는 경우 작은 전류를 사용하십시오. 저전압 테스트, 사용할 3상 DC 브러시리스 홀 모터와 동등한 전압, 전류 및 전력과 일치하십시오(이 모듈은 사용의 여유를 남기기 위해 약한 사용의 더 작은 전력 과부하 용량입니다. 모터는 고출력 모터 또는 테스트 기계의 작업에 연결할 수 없습니다)

3, 모듈 전력이 작고(최대 100W) 예비 용량을 사용할 때 과부하 용량이 약하고 고전력 모터 작업 또는 테스트 기계에 연결할 수 없으며 전원 튜브에 충격 손상 위험을 감수하여 작업해야 합니다. , 84W 이내의 전원 12V 전원 공급 장치 42W 24V 전원 공급 장치를 사용하는 것이 좋습니다.

4, 설명할 수 없는 손상을 피하기 위해 명백한 드라이브 모듈 전압 전류 전원 위상이 모터와 일치하지 않거나 멀리 연결하지 마십시오!

5, 정방향 및 역방향으로 인해 지연이 없으며 고속 제동이 큰 영향을 미치므로 이 두 기능의 고전압 전속 작동에서는 스로틀 속도가 필요하지 않습니다. 50% 이하로 강제로 작동할 수 있으며 파워 튜브와 칩이 손상될 수 있습니다!

패키지 포함:

속도 컨트롤러 *1

배선 *1
