특징:

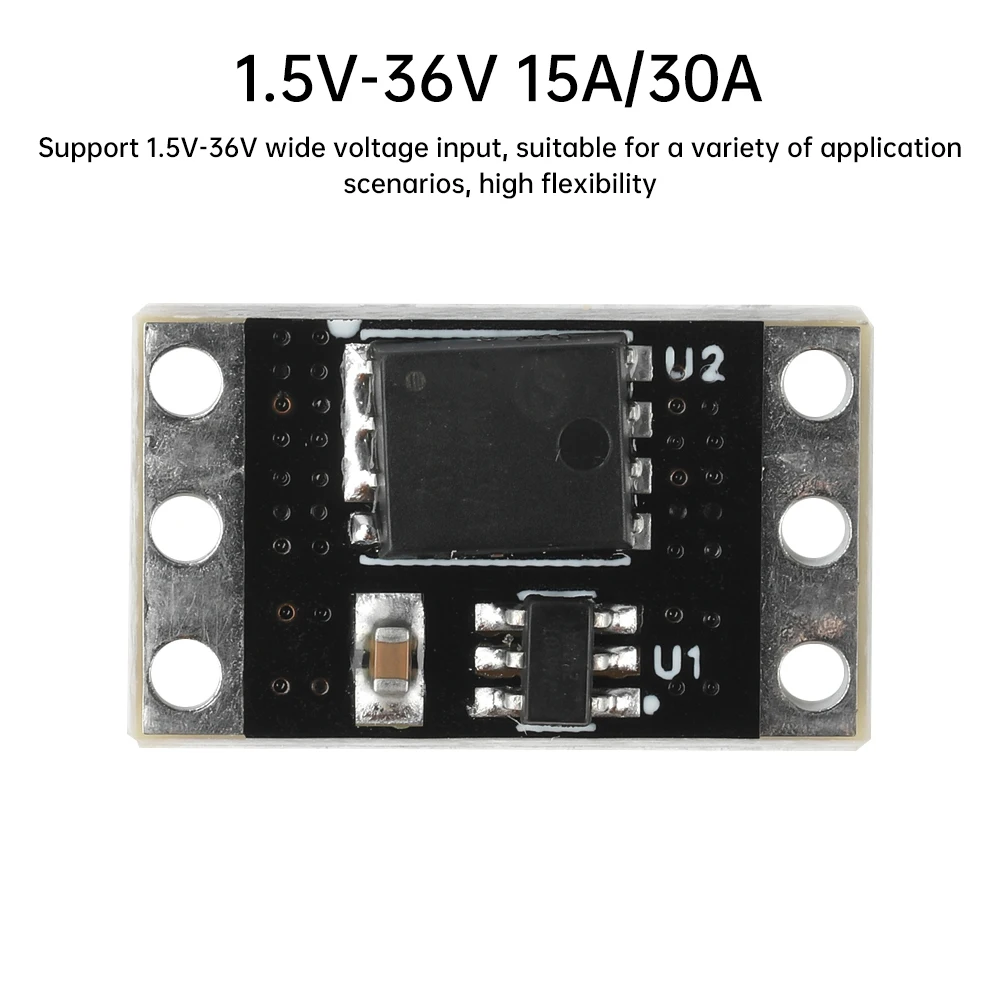

1. 1.5V-36V 넓은 전압 입력을 지원하고 다양한 애플리케이션 시나리오에 적응하며 강력한 유연성을 제공합니다.

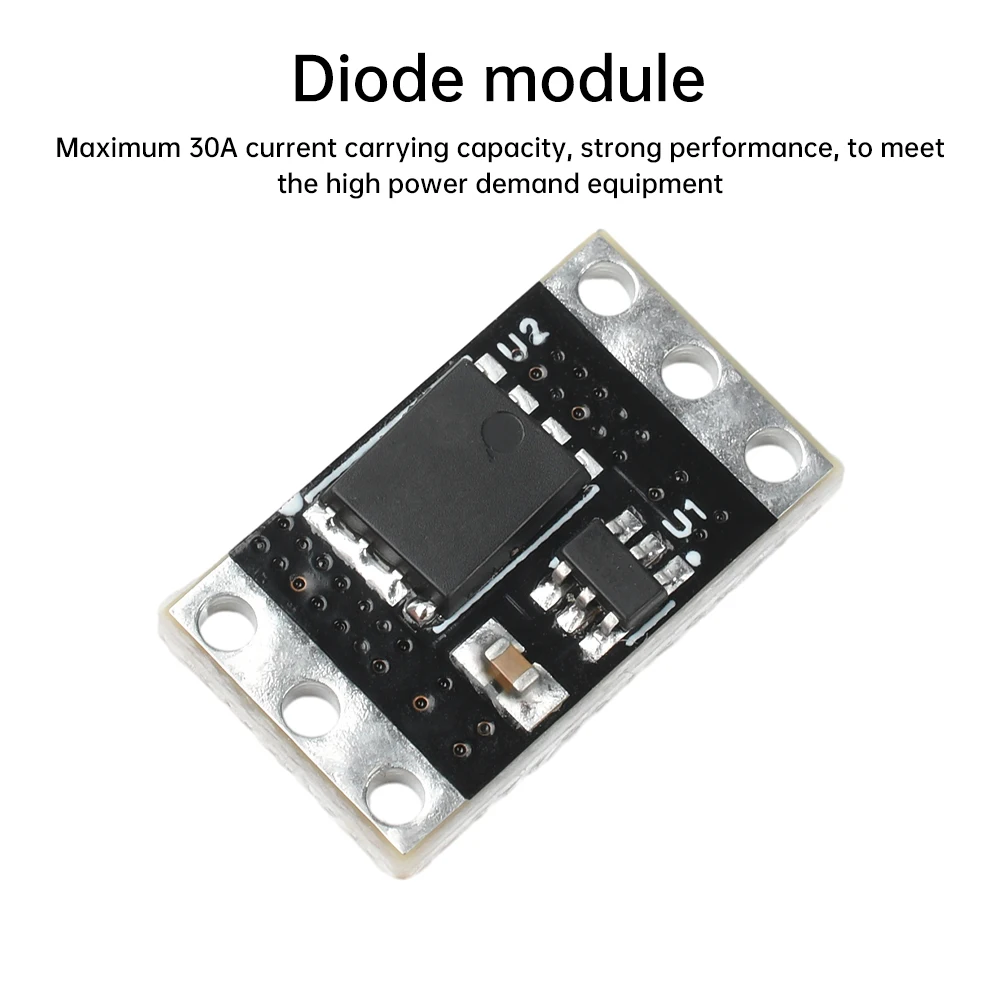

2. 최대 30A 전류 운반 용량, 강력한 성능으로 고전력 수요 장비를 충족합니다.

3.모듈식 설계, 설치 용이, 높은 신뢰성, 회로 설계의 복잡성 단순화

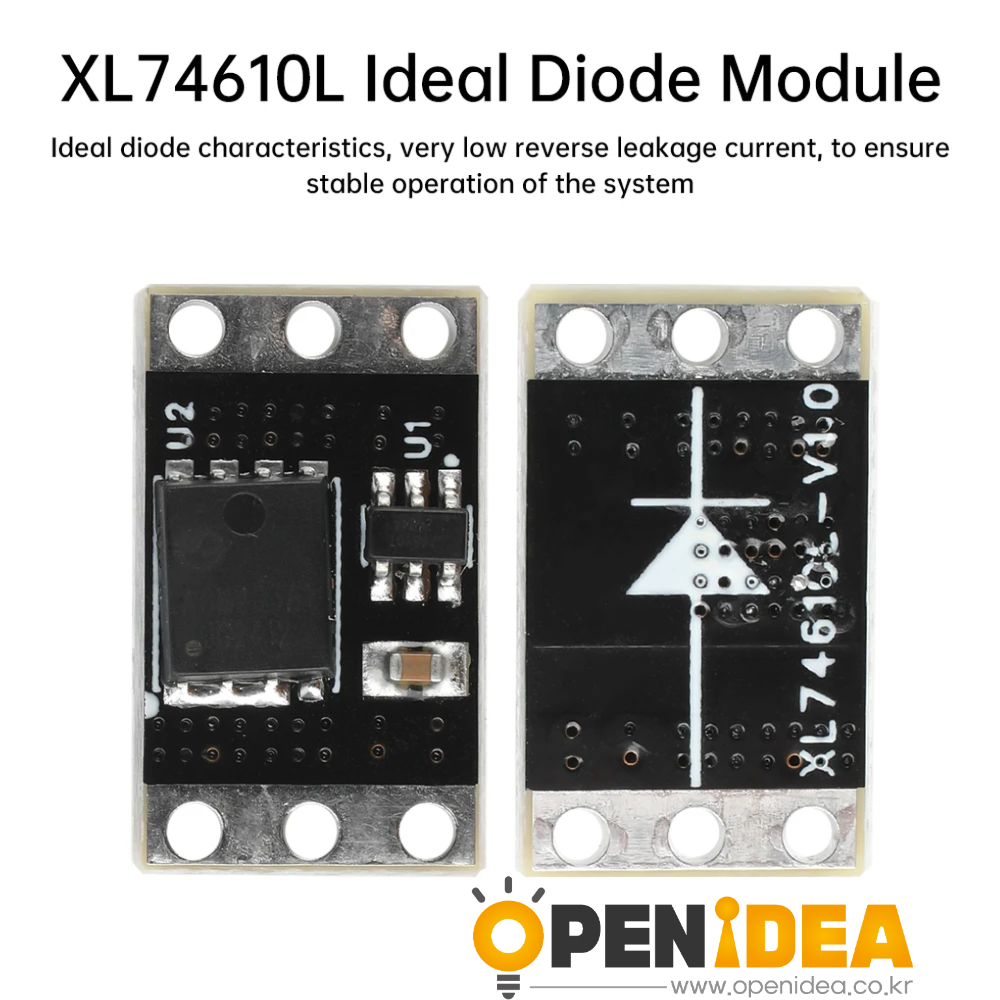

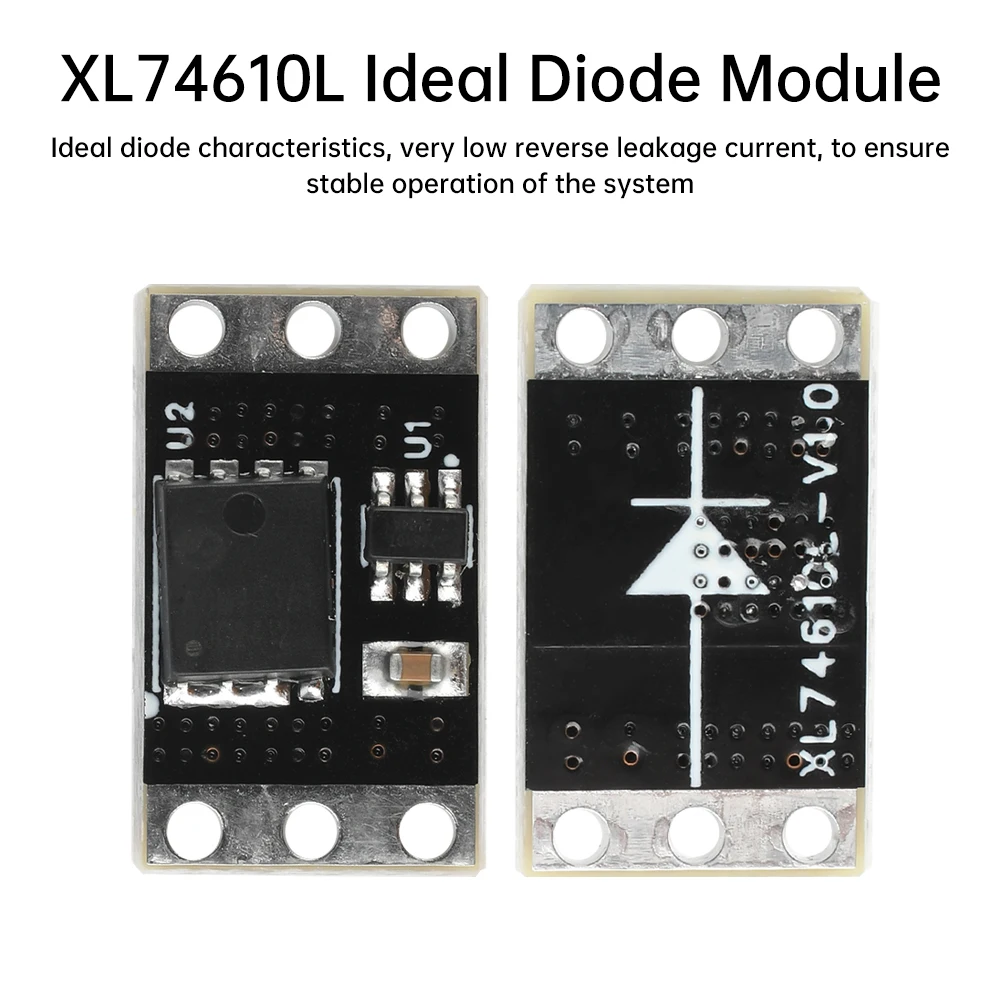

4.이상적인 다이오드 특성, 역누설 전류가 매우 낮아 시스템의 안정적인 작동을 보호합니다.

5.고품질 소재 선택 품질 보증, 아름다운 구성 요소 배열

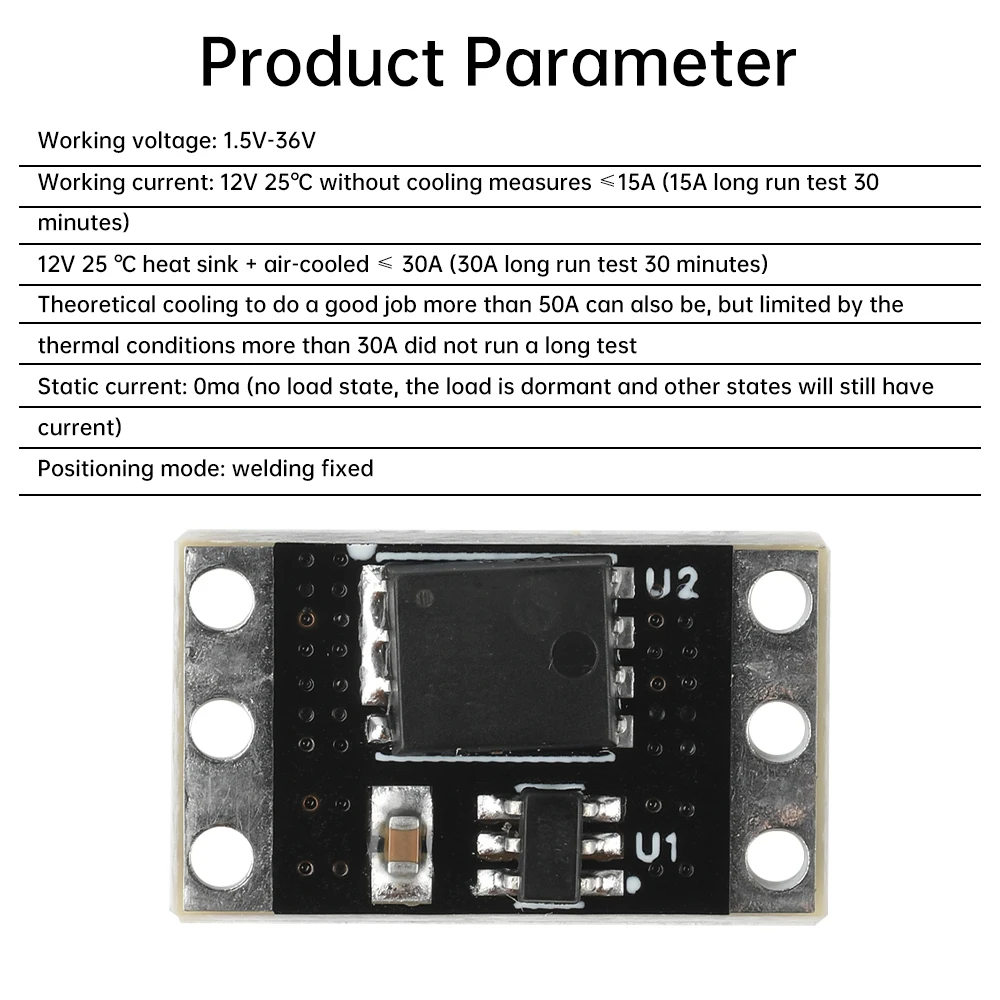

제품 매개변수:

작동 전압: 1.5V-36V

작동 전류: 12V 25℃ 방열판 조치 없음 ≤ 15A(15A 장기 테스트 30분)

12V 25℃ 방열판 + 공냉식 ≤ 30A (30A 장기 테스트 30분)

50A 이상에서는 이론적인 방열이 잘 될 수 있지만 방열 조건에 따라 30A 이상에서는 긴 테스트를 실행하지 않았습니다.

정적 전류: 0ma(부하 상태 없음, 부하가 휴면 상태이고 다른 상태에는 여전히 전류가 있음)

포지셔닝 모드: 용접 고정

매개변수:

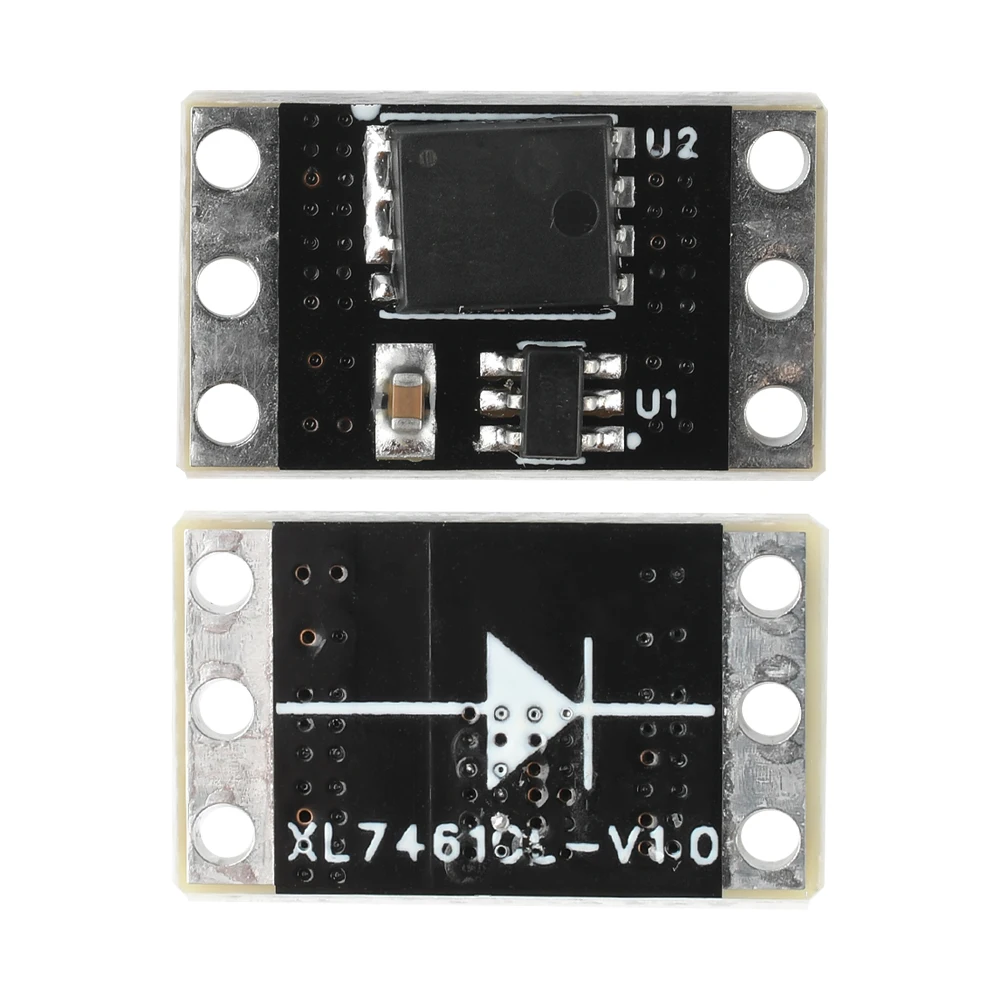

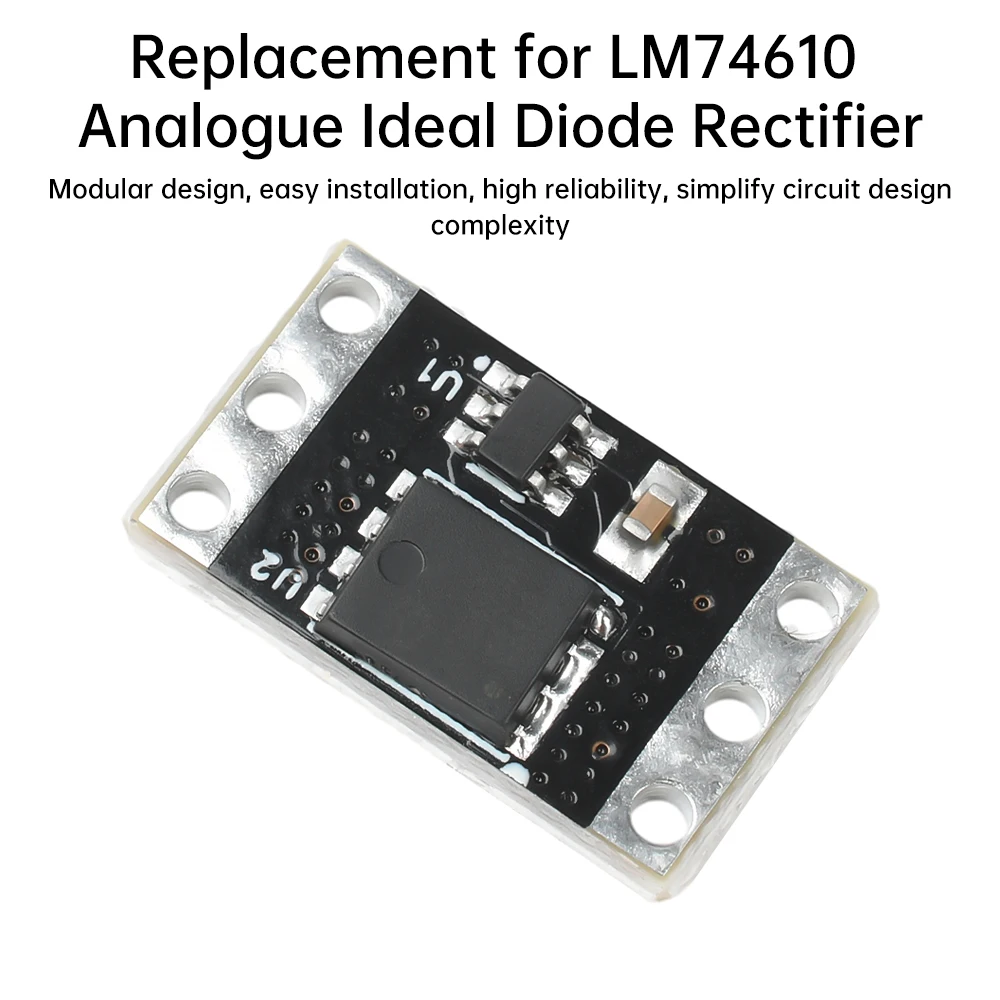

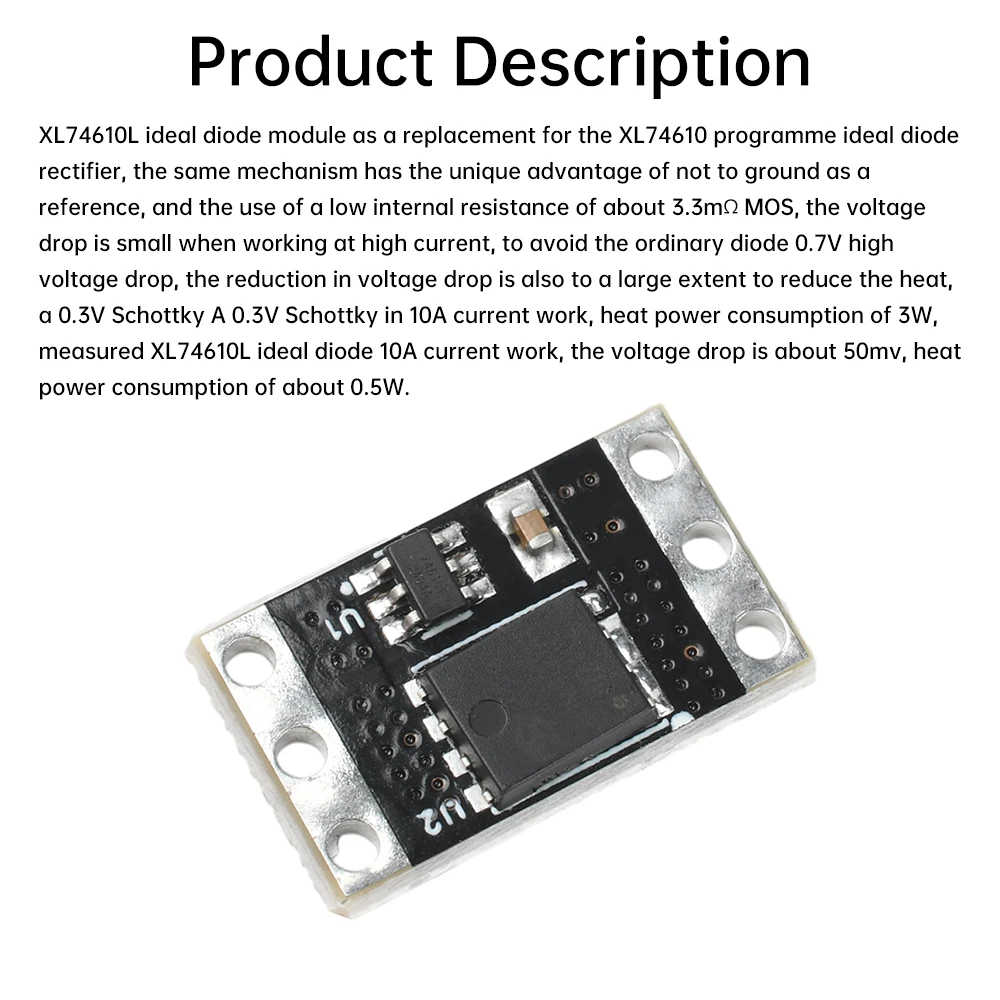

XL74610L은 XL74610 프로그램 이상 다이오드 정류기 교체에 이상적인 다이오드 모듈로, 동일한 메커니즘의 독특한 장점은 기준으로 접지되지 않고 약 3의 낮은 내부 저항을 사용한다는 것입니다.3mΩ MOS는 고전류로 작업할 때 전압 강하가 작아 일반 다이오드 0을 피합니다.7V 고전압 강하, 전압 강하 감소도 열을 줄이기 위해 크게 감소합니다. 0.3V 쇼트키 A 0.10A 전류 작업의 3V 쇼트키, 3W의 열 전력 소비, XL74610L 이상 다이오드 10A 전류 작업 측정, 전압 강하는 약 50mv, 열 전력 소비는 약 0입니다.5W!

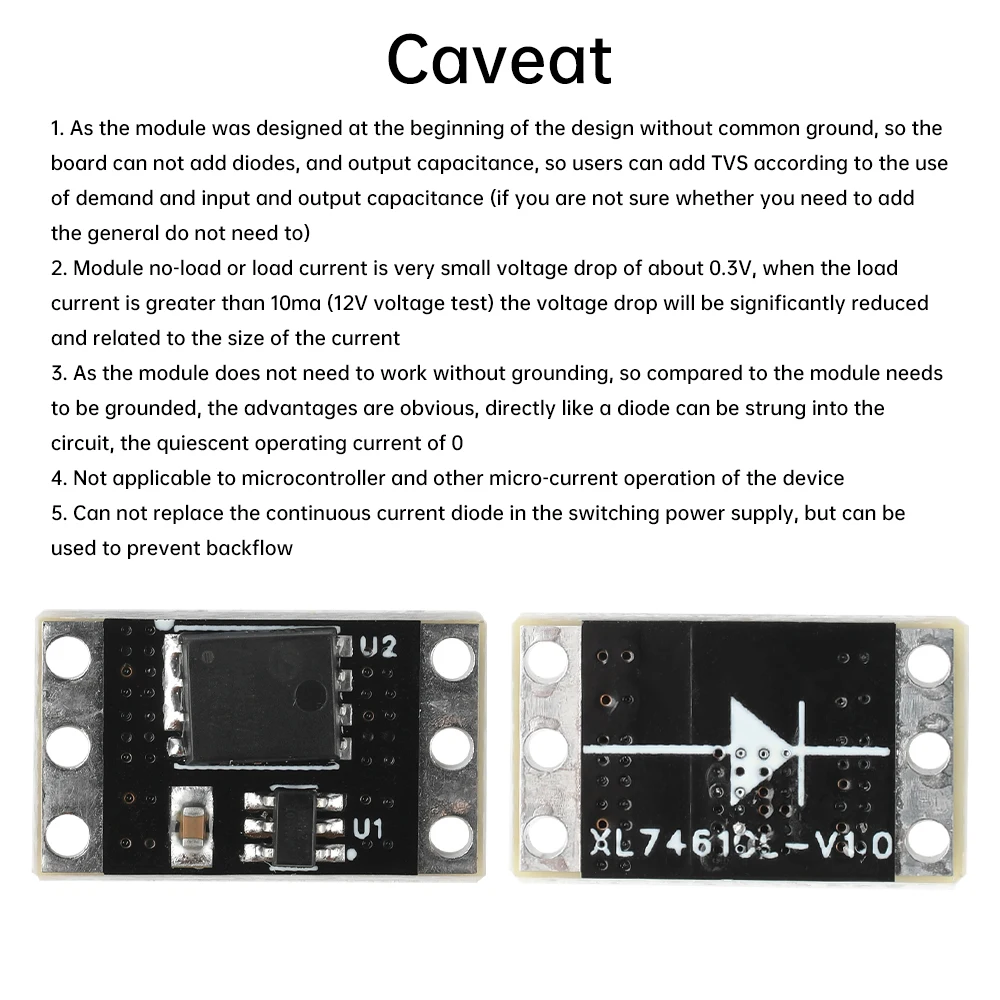

주의 사항:

1.모듈은 설계 초기에 공통 접지 없이 설계되었기 때문에 보드에 다이오드 및 출력 커패시턴스를 추가할 수 없으므로 사용자는 수요 사용에 따라 TVS를 추가할 수 있을 뿐만 아니라 입력 및 출력 커패시턴스도 추가할 수 있습니다(필요한 경우) 추가하면 꼭 필요한지는 잘 모르겠습니다)

2.모듈 무부하 또는 부하 전류는 약 0.3V의 매우 작은 전압 강하입니다. 부하 전류가 10ma(12V 전압 테스트)보다 크면 전압 강하가 크게 감소하고 전류 크기와 관련됩니다.

3.모듈은 접지 없이 작동할 필요가 없으므로 접지가 필요한 모듈에 비해 다이오드처럼 회로에 연결할 수 있는 명백하고 직접적인 장점이 있으며 대기 작동 전류는 0입니다.

4.마이크로컨트롤러 및 장치의 기타 미세 전류 작동에는 적용되지 않습니다.

5.재생 전류 다이오드의 스위칭 전원 공급 장치를 교체할 수는 없지만 백필을 방지하는 데 사용할 수 있습니다.

패키지 포함:

다이오드 모듈 *1
