개요

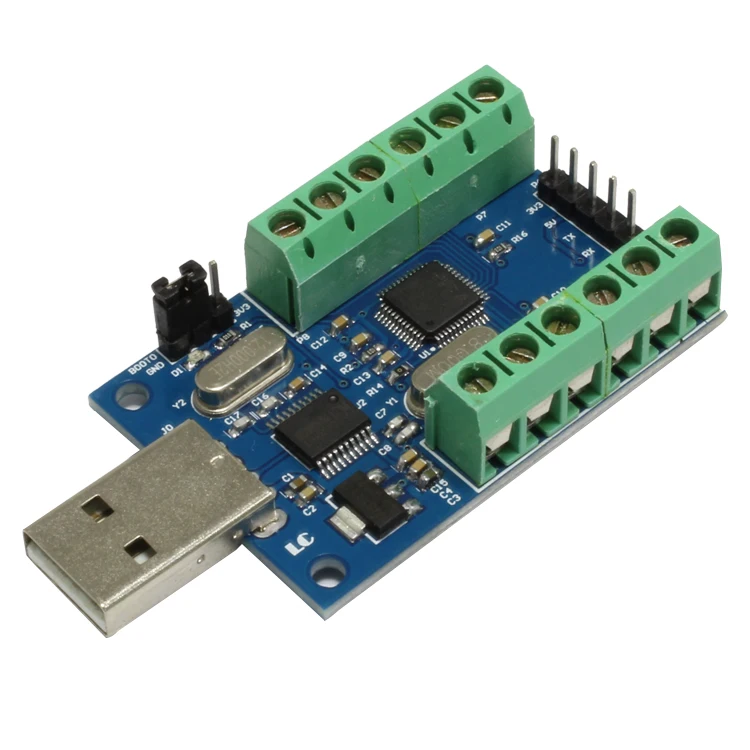

LC STM32 10 채널 ADC 모듈은 ST의 STM32F103 마이크로 컨트롤러 제품군의 내부 10 채널 ADC 리소스를 샘플링 코어로 사용합니다. 더 나은 정확성과 ADC 데이터를 PC에 업로드 할 수 있습니다.


기능 기능

1. 온보드 STM32F103C8T6/STMF103C6T6 마스터 칩

2. 온보드 CH340 직렬 포트에서 USB 포트 칩으로, PC에서 AD 샘플링 결과를 보는 것이 편리합니다

3. 예약 된 UART 직렬 통신 인터페이스, 외부 MCU에 연결할 수 있음

4. 아날로그 입력 채널: 10 채널 싱글 엔드 입력

5. 샘플링 전압 입력 범위: 0-3.3V

6. 전원 공급 장치 전압: 5V / 3.3V

7. 해상도: 12 비트 (4096)


하드웨어 소개 및 설명

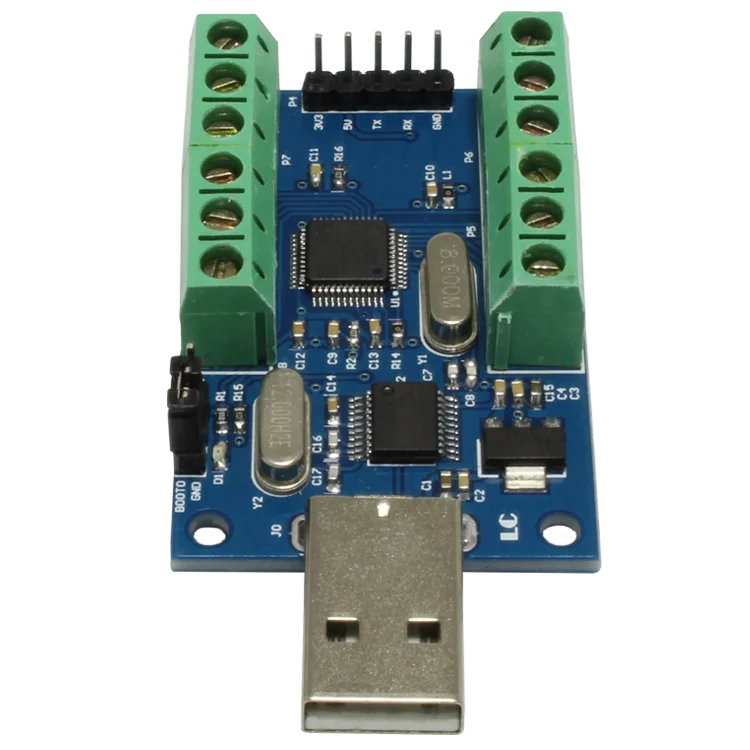

1. 보드 크기: 50*33mm

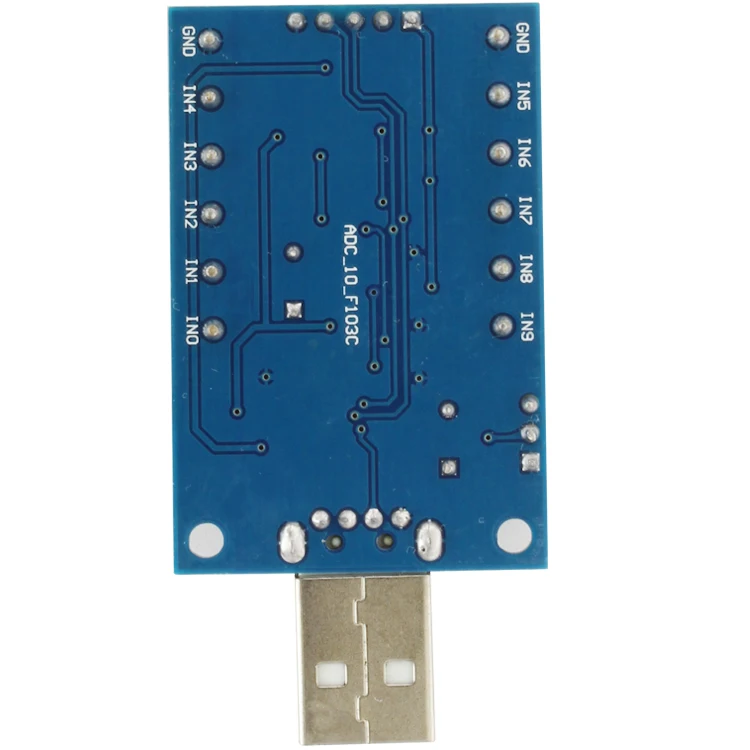

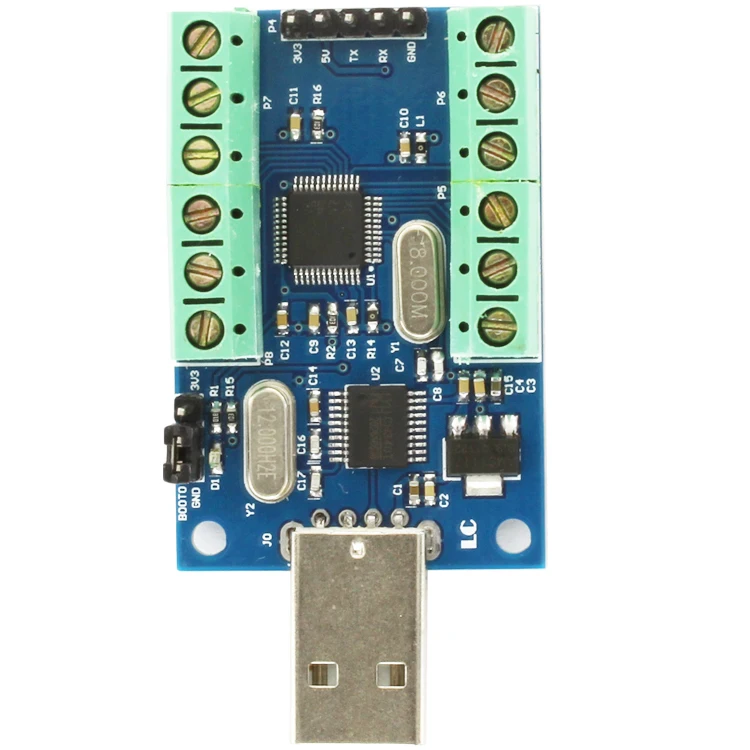

2. 인터페이스 설명

IN0-IN9:AD 샘플링 전압 입력

GND:전원 공급 장치 음극/샘플링 전압 공통 접지 인터페이스

TX, RX:UART 통신 인터페이스

3V3 / 5V:예약 3.3V/5V 전원 입력 포트

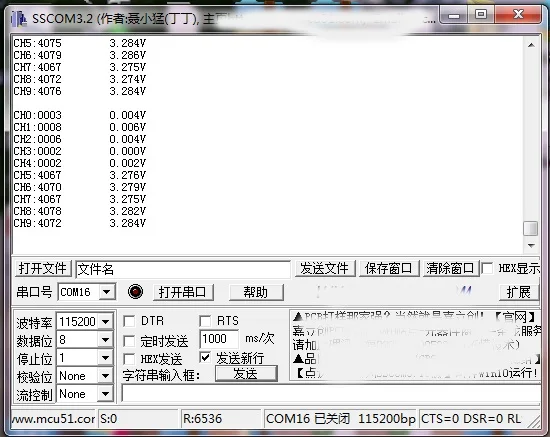

테스트 예: IN0-IN4 0V 에 연결하고 IN5-IN9 3.3 V에 연결할 때, 우리는 아래와 같이 볼 수 있습니다:

종류 팁:

(1) 소스 코드를 제공하므로 개인 요구 사항에 따라 수정할 수 있습니다

(2) 샘플링 전압의 범위는 0-3.3 V이며, 이 범위를 초과하지 마십시오
