DRV8837 DC H-브리지 모터 드라이버 모듈 1/2 채널 1.8A 스텝퍼 모터 드라이브 보드 과전류 보호 저전력 수면 모드 [ZTH83-001]
  • DRV8837 DC H-브리지 모터 드라이버 모듈 1/2 채널 1.8A 스텝퍼 모터 드라이브 보드 과전류 보호 저전력 수면 모드 [ZTH83-001]
  • DRV8837 DC H-브리지 모터 드라이버 모듈 1/2 채널 1.8A 스텝퍼 모터 드라이브 보드 과전류 보호 저전력 수면 모드 [ZTH83-001]
  • DRV8837 DC H-브리지 모터 드라이버 모듈 1/2 채널 1.8A 스텝퍼 모터 드라이브 보드 과전류 보호 저전력 수면 모드 [ZTH83-001]
  • DRV8837 DC H-브리지 모터 드라이버 모듈 1/2 채널 1.8A 스텝퍼 모터 드라이브 보드 과전류 보호 저전력 수면 모드 [ZTH83-001]
  • DRV8837 DC H-브리지 모터 드라이버 모듈 1/2 채널 1.8A 스텝퍼 모터 드라이브 보드 과전류 보호 저전력 수면 모드 [ZTH83-001]

DRV8837 DC H-브리지 모터 드라이버 모듈 1/2 채널 1.8A 스텝퍼 모터 드라이브 보드 과전류 보호 저전력 수면 모드 [ZTH83-001]

4.0 0리뷰
1,400 원
구매혜택:         적립 마일리지 : +1원 (상품 : 1원)
자체상품코드:  ZTH83-001
브랜드:      OPENIDEA
옵션선택:
DRV8837 1로 모터 [ZTH83-001-01] DRV8837 2로 모터 [ZTH83-001-02]
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   1,400원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 4,800원
  • 12,000원
  • 96,800원
  • 13,560원
  • 7,500원
  • 24,600원
  • 19,890원
  • 53,200원
  • 62,880원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

DRV8837 드라이버 보드의 특성 소개:

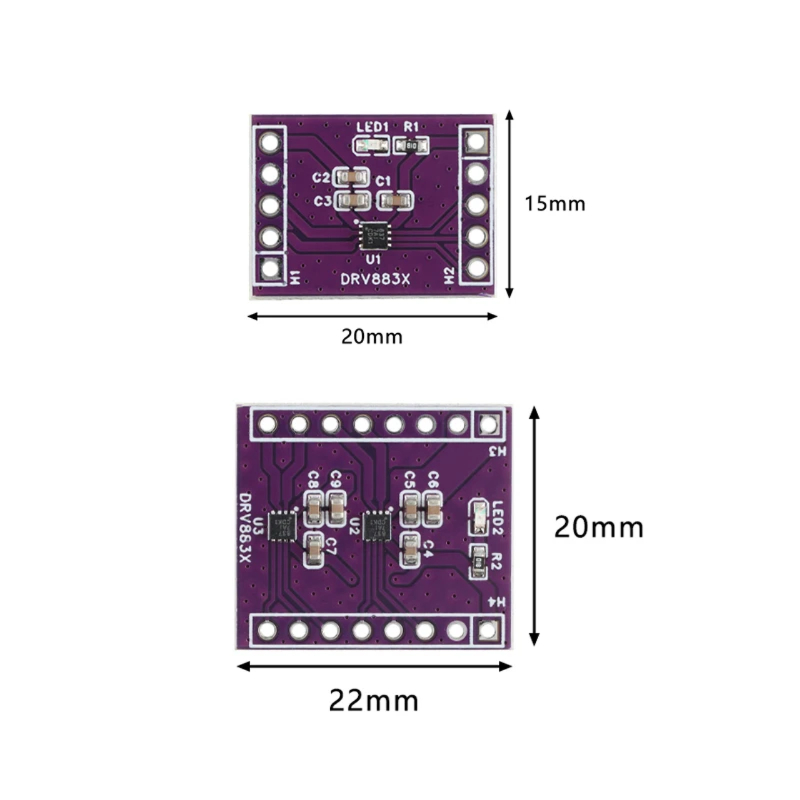

크기: 15*20mm

입력 전압: 1.8V-7V

단일 H-브리지 출력 전류: 1.8A, 2 DC 감속 모터 구동 가능.

과전류 보호, 단락 보호, 저전압 잠금 및 과열 보호 기능이 내장되어 있습니다. 저전력 절전 모드 장착.

사용법: 이 제품은 DC 모터를 1.8A 이하 및 4 선 스테퍼 모터로 구동할 수 있습니다.

핀 설명:

IN1: 칩 PWM 입력 1, 전압 범위: -0.3-7V

IN2: 칩 PWM 입력 2, 전압 범위: -0.3-7V

OUT1: 모터 구동 출력 1, 전압 범위: -0.3-7V

0UT2: 모터 구동 출력 2, 전압 범위: -0.3-7V

IN1 및 IN2 는 DC 모터의 두 핀에 연결된 1 채널 H-브리지 출력 포트입니다.

수면: 로우 레벨 칩 A는 잠자기, 하이 레벨은 정상적으로 작동하며 GND에 대한 풀다운 저항을 포함합니다.

전압 범위-0.5 ~ 7V

VCC: 칩 전원 공급 핀, 전압 범위: 1.8-7V GND: 접지

VM: 모터 전원 공급 핀, 전압 범위: 1.8-11V

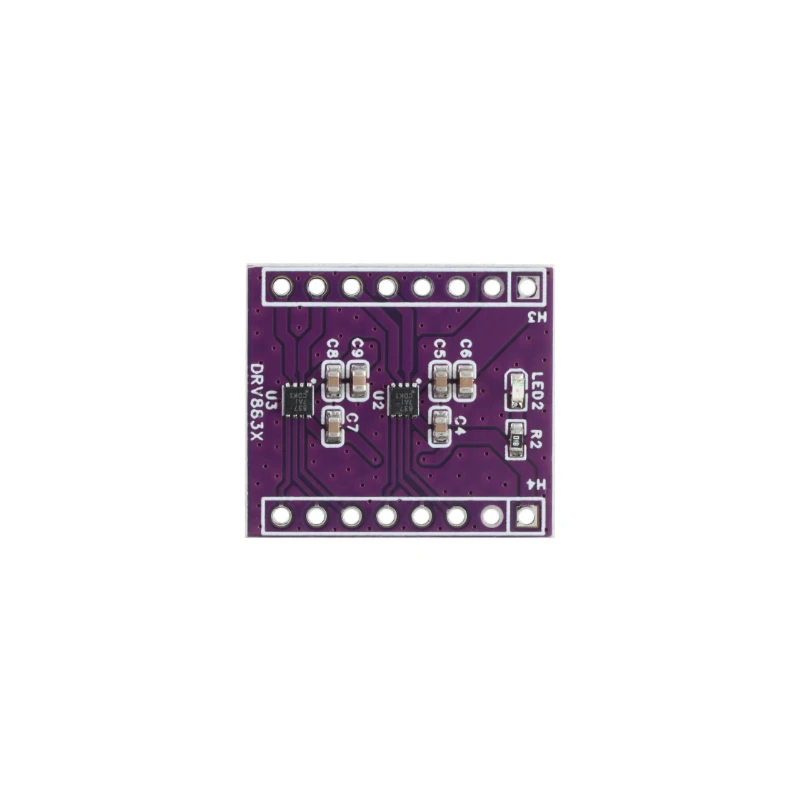

양방향 DRV8837 드라이버 보드의 특성 소개:

크기: 20*22.5mm

입력 전압: 1.8V-12V

단일 H-브리지 출력 전류: 1.8A, 2 DC 감속 모터 구동 가능.

과전류 보호, 단락 보호, 저전압 잠금 및 과열 보호 기능이 내장되어 있습니다. 저전력 절전 모드 장착.

사용법: 이 제품은 2 개의 칩을 통합하고 1.8A 이하의 2 개의 DC 모터와 4 와이어 스테퍼 모터를 구동 할 수 있습니다

핀 설명:

IA1: 칩 PWM 입력 1, 전압 범위: -0.3-7V

INA2: 칩 PWM 입력 2, 전압 범위: -0.3-7V

INB1: B 칩 PWM 입력 1, 전압 범위: -0 3-7V

INB2: B칩 PWM 입력 2, 전압 범위: -0.3-7V

0UTA1: 모터 드라이브 출력 1, 전압 범위: -0 3- -7V

0UTA2: 모터 드라이브 출력 2, 전압 범위: -0 3- -7V

OUTB1: B 모터 드라이브 출력 1, 전압 범위: -0.3-7V

0UTB2: B 모터 드라이브 출력 2, 전압 범위: -0.3-7V

IA1 및 INA2 는 DC 모터의 두 핀에 연결된 1 채널 H-브리지 출력 포트입니다.

INB1 및 INB2 는 다른 외부 직접 모터의 두 핀에 연결된 2 채널 H-브리지 출력 포트입니다.

SLEEPA: 로우 레벨 칩 A는 잠자기 상태이고 하이 레벨은 정상적으로 작동하며 GND에 대한 풀다운 저항을 포함합니다.

전압 범위-0.5-7V

SLEEPB: 로우 레벨 칩 B는 잠자기, 하이 레벨은 정상적으로 작동하며 GND에 대한 풀다운 저항을 포함합니다.
