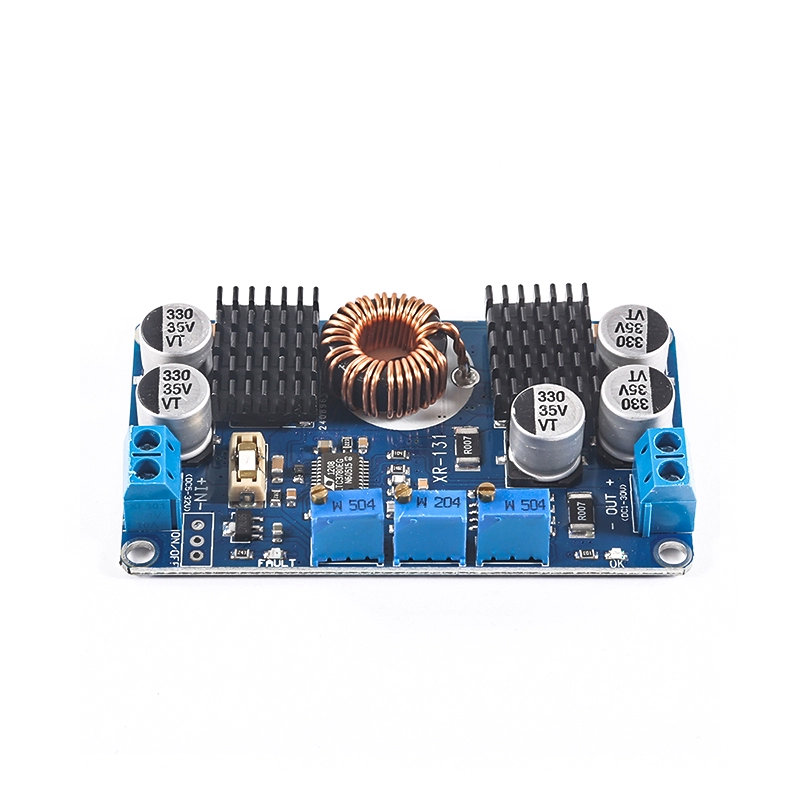

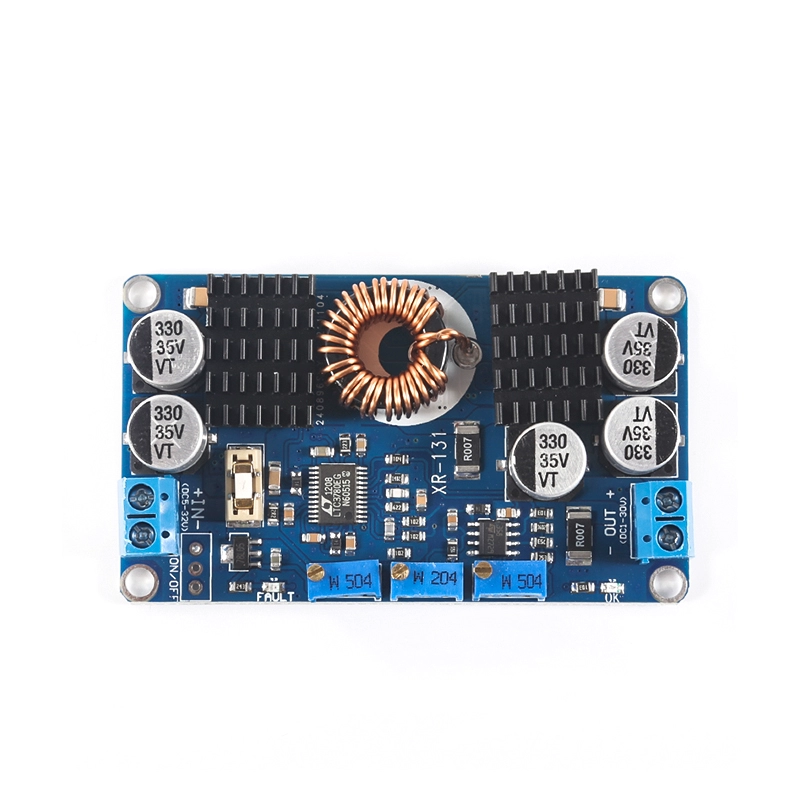

이 전원은 고효율 전압 안정화 전원 모듈로 입력 전압이 출력 전압보다 낮거나 높거나 같을 때 출력 전압을 안정적으로 유지할 수 있습니다. 예를 들어 출력을 12V로 설정하면 입력 전압이 5~32V 사이에서 변할 때 출력의 안정 전압은 12V로 변하지 않습니다. 이 모듈은 완전한 보호 기능을 가지고 있으며 노트북 전원, 차량용 전원, 태양열 충전 등에 널리 사용할 수 있습니다.

장점:

회로 기판은 1.6 두께 도금 공법을 채택합니다.

입력은 교환 가능한 안전관을 채택하여 전원과 설비를 보호하였습니다.

전면 전해는 수입 오리지널 패치, 저저항, 고주파 커패시턴스를 사용하여 리플을 빙점으로 낮춥니다.

IC는 Linear 수입 원장을 채택합니다.

정전압, 정전류, 저전압 보호(MPPT는 태양열 충전에 더 적합)

출력 에러 표시등, 출력 전압 드리프트가 너무 심하거나 단락 등의 고장이 있을 때 점등.

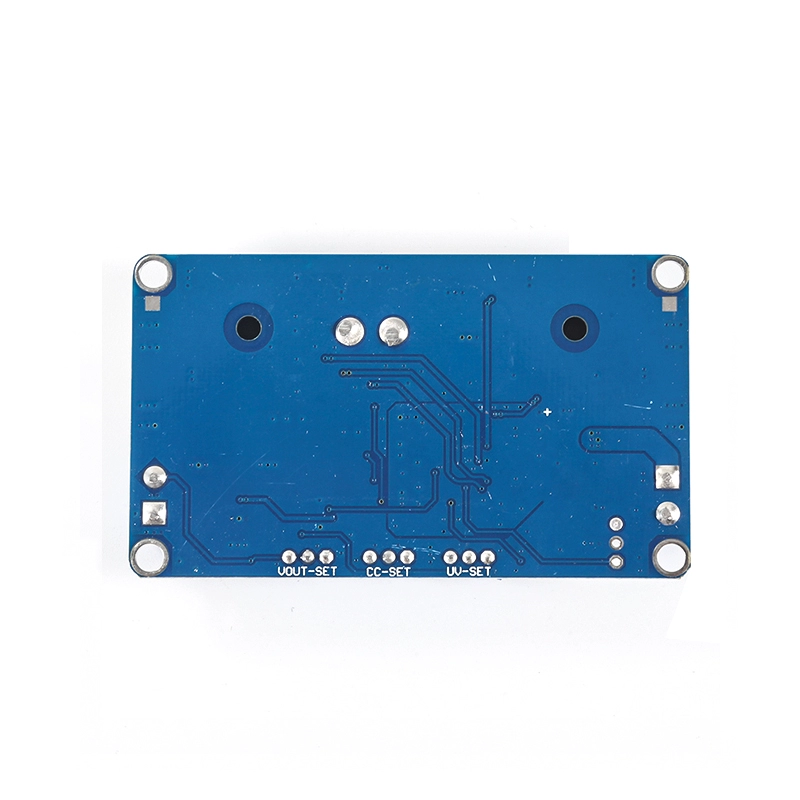

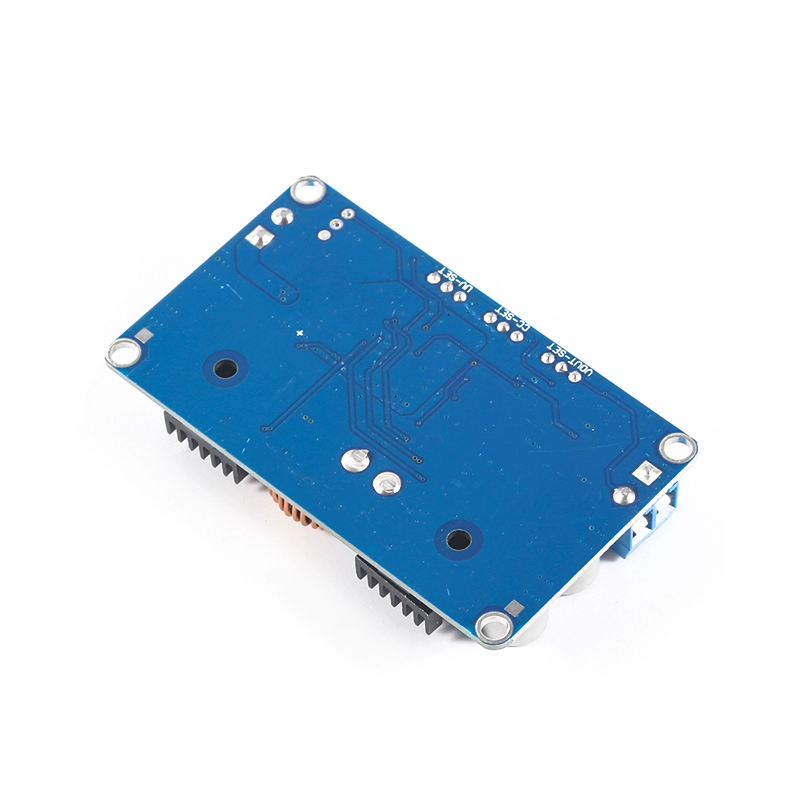

후면 알루미늄판은 열전도성 실리콘 필름을 통해 모듈 바닥면에 고정되며, 당신은 단지 네 개의 나사를 통해 전원을 캐비닛 위에 고정하기만 하면 됩니다. 양호한 방열을 보장할 수 있으며, 절연과 방열 문제를 고려할 필요가 없습니다.

인덕턴스는 철규소알루미늄을 사용하며, 0.8이중선을 병렬로 감아 발열이 더 적습니다.

전기적 매개변수:

입력 전압: DC5-32V

출력 전압: DC1V-30V 연속 조절 가능; 기본 12V 출하, 기타 전압 필요시 촬영시 비고;

출력 전류: 장기 8A 이내, 피크 10A, 기본 5A 출하, 기타 전류는 촬영 시 비고.

출력: 장기 80W, 피크 130W, 80W 초과 시 열 방출을 강화하십시오.

입력 역접속 보호: 없음, 필요한 경우 출력단에 다이오드 직렬 연결

출력 역류방지 : 없음, 충전이 필요한 경우 출력단에 다이오드 직렬 접속

작업온도범위: -45~+85℃

크기 : 77.6*46.5*15mm (바닥면 방열알루미늄판 포함)

중량:37g

단락보호: 있음

사용방법:

1. 배터리 부족압 보호 조정 방법: (12V 납축배터리 설정 10V 부족압 보호, 출력 차단 예)

 입력 정전압 전원을 10V로 조정하고 부족 전압 보호 전위차계(시계 방향으로 증가, 시계 반대 방향으로 감소)를 고장 표시등(적색 신호등)이 점등될 때까지 조정합니다. 이렇게 하면 배터리가 10V까지 방전되면 전원이 자동으로 차단되어 배터리가 손상되지 않도록 보호합니다.

 비고: 배터리 전원이 아니면 설정하지 않아도 됩니다.

 2. 출력 전압 조정 방법: 입력 전원 연결(전압이 부족 전압 보호 값보다 높음), 적신호 불점등, 청신호 점등, 출력 멀티미터 연결, 출력 전압 전위차계 조정(시계 방향으로 증가, 시계 반대 방향으로 감소) 필요한 전압까지)

 비고: 일반적으로 빨간불이 켜지지 않고 파란불이 켜지면 오히려 고장이 발생할 수 있습니다. 입력 전압 부족 보호, 출력 과전류 보호, 출력 단락 보호입니다. 고장을 제거하고 다시 전원을 켜십시오.

 3. 출력 전류 조정 방법: (12V 입력 충전 12V 납축전지, 충전 전류 5A 예)

 12V 전원을 입력하고 출력하고 전류계를 연결합니다(빨간색 시계는 양수, 검은색 시계는 음수, 직접 쇼트 출력). 15A 이상의 전류계를 사용하여 소모를 방지하고 정전류 전위차계(시계방향으로 증가, 반시계방향으로 감소)를 조정하여 전류계에 필요한 값 5A가 표시될 때까지 전류계를 제거하고 배터리를 연결하면 정상적으로 충전할 수 있습니다.

 비고: 정전압 장비의 경우 최대 출력 전류만 설정하면 됩니다.
