설명:

1. 3 개의 전원 입력 인터페이스: DC044 인터페이스 및 V_IN 및 리튬 배터리 인터페이스.

참고: DC044 및 V_IN 핀 전압 입력 범위는 5-26V 이며 5V 를 전원으로 사용하는 경우 전원 공급 장치가 2A 전류를 제공 할 수 있는지 확인하십시오. 리튬 배터리 입력 전력의 전압 범위는 3.5 - 4.2 V입니다.

2. 스위치: 모듈의 입력 전원 공급 장치를 열거 나 닫는 데 사용됩니다. 사용 중일 때 토글을 OPEN 상태 (보드 내부 근처) 로 전환했는지 확인하십시오.

3. SMA 안테나 인터페이스: GSM 안테나 인터페이스, 온보드 GPS 안테나 인터페이스 및 BT 안테나 인터페이스가 있습니다.

4. 시작 버튼: 보드의 전원이 켜지면 LED (PWR) 가 켜집니다. 이 버튼을 길게 누르면 (약 2 초) 다른 세 개의 LED가 켜집니다. 그 중 하나가 번쩍이기 시작합니다. 이것은 SIM808 이 이제 작동하기 시작했다는 것을 의미합니다. 전원 공급 장치, GSM 및 GPS 안테나 및 SIM 카드가 모듈에 올바르게 연결되면 LED가 천천히 깜박입니다 (3 초 de 1 초 조명). 모듈이 네트워크에 등록되었음을 나타내며 전화를 걸거나 다른 작업을 수행 할 수 있습니다.

5. TTL 직렬 인터페이스: TTL 레벨 인터페이스. 주의 사항: VMCU의 핀은 높은 수준의 TTL UART를 제어하는 데 사용되므로 1.25V/3.3V /5V 시스템간에 일치하도록 실현됩니다. 예를 들어 51 MCU를 사용하여이 보드를 제어하려면 VMCU의 핀을 DC5V 에 연결해야합니다. 그리고 STM32 MCU 사용한다면 VMCU 핀 DC3.3V 연결되어야 합니다. RXD의 핀은 SIM808 의 RXD이고 TXD의 핀은 SIM808 의 TXD입니다. V_IN 의 핀은 전원을 연결할 수 있습니다. 이 핀의 기능은 DC044 와 동일한 기능을합니다.

6. USB 인터페이스: 이 인터페이스는 SIM808 모듈의 펌웨어를 업데이트하는 데 사용됩니다.

작업 설명:

1. 준비:

SIM808 쉴드

DC9V 어댑터

USB-TTL 모듈 또는 기타 도구.

PC 소프트웨어

2. 하드웨어 구성

2.1 UART 인터페이스에 USB-TTL 연결

 USB-TTL SIM808

TXD RXD

RXD TXD

GND GND

2.2 유효한 SIM 카드를 SIM 카드 홀더에 삽입합니다.

2.3 GPS 안테나와 GSM 안테나를 보드에 연결하십시오.

전원 어댑터를 DC044 인터페이스에 연결하십시오

2.4 스위치 변경

2.6 POWKEY 버튼을 2 초 동안 누르면 SIM808 모듈이 작동하고 다른 3 개의 LED가 켜집니다.

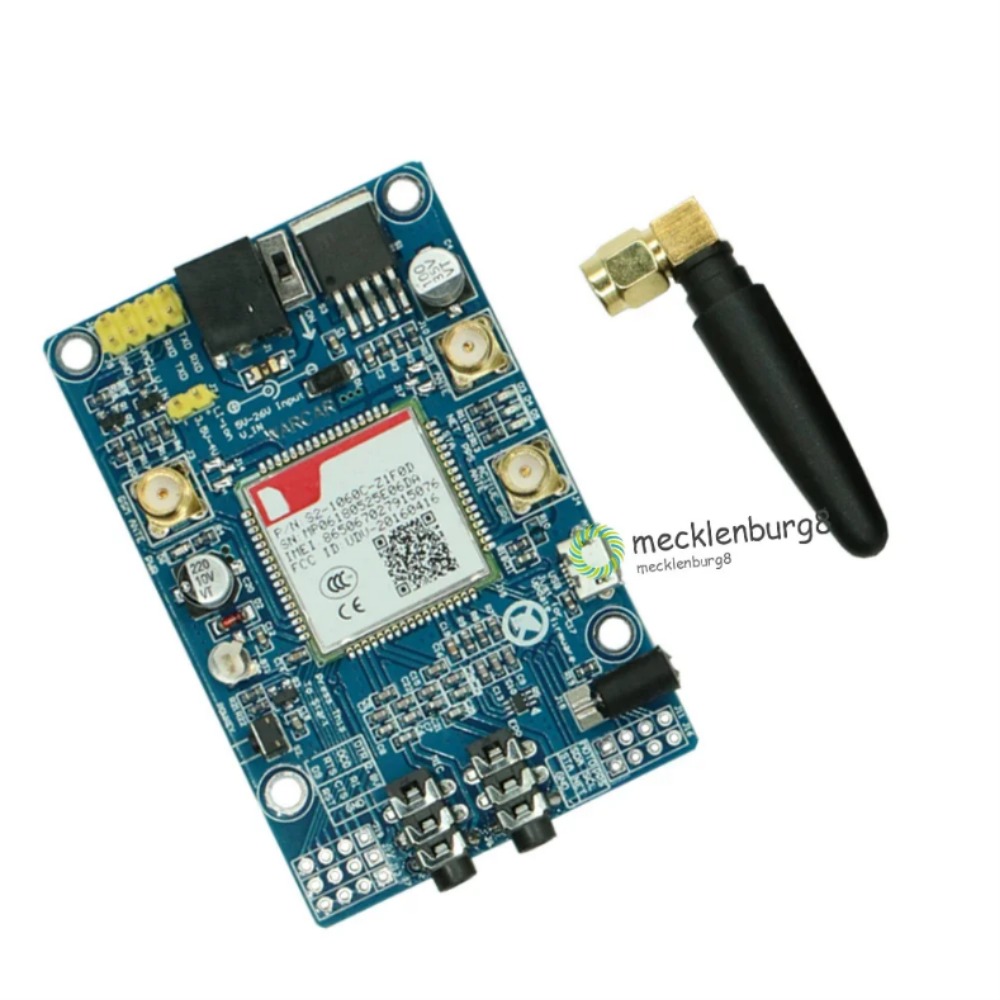

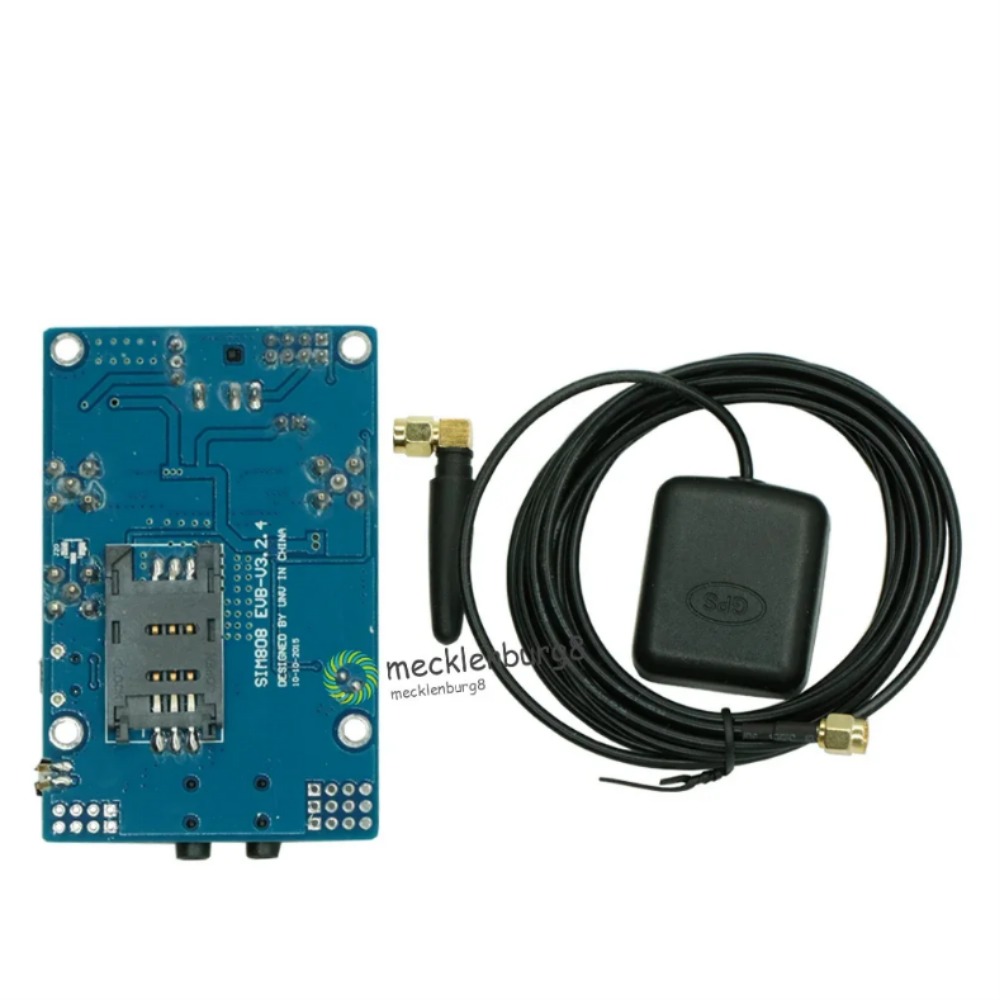

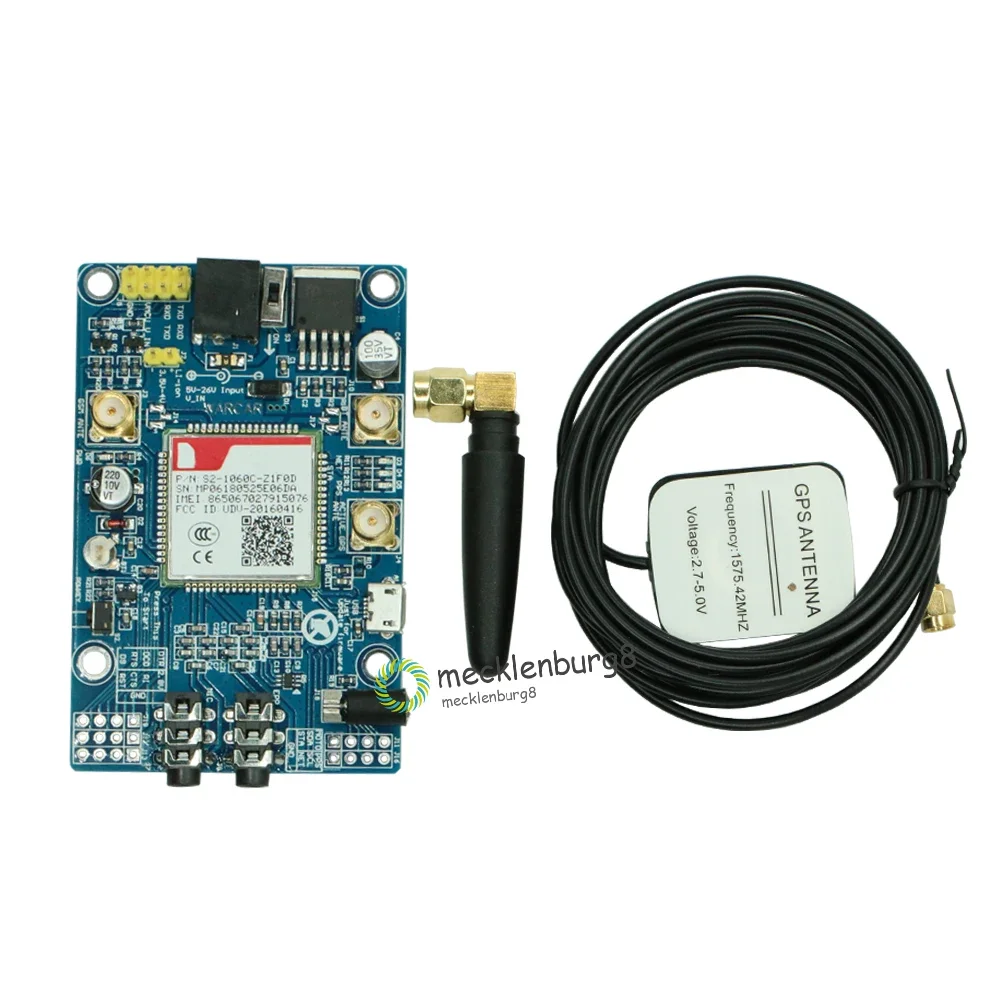

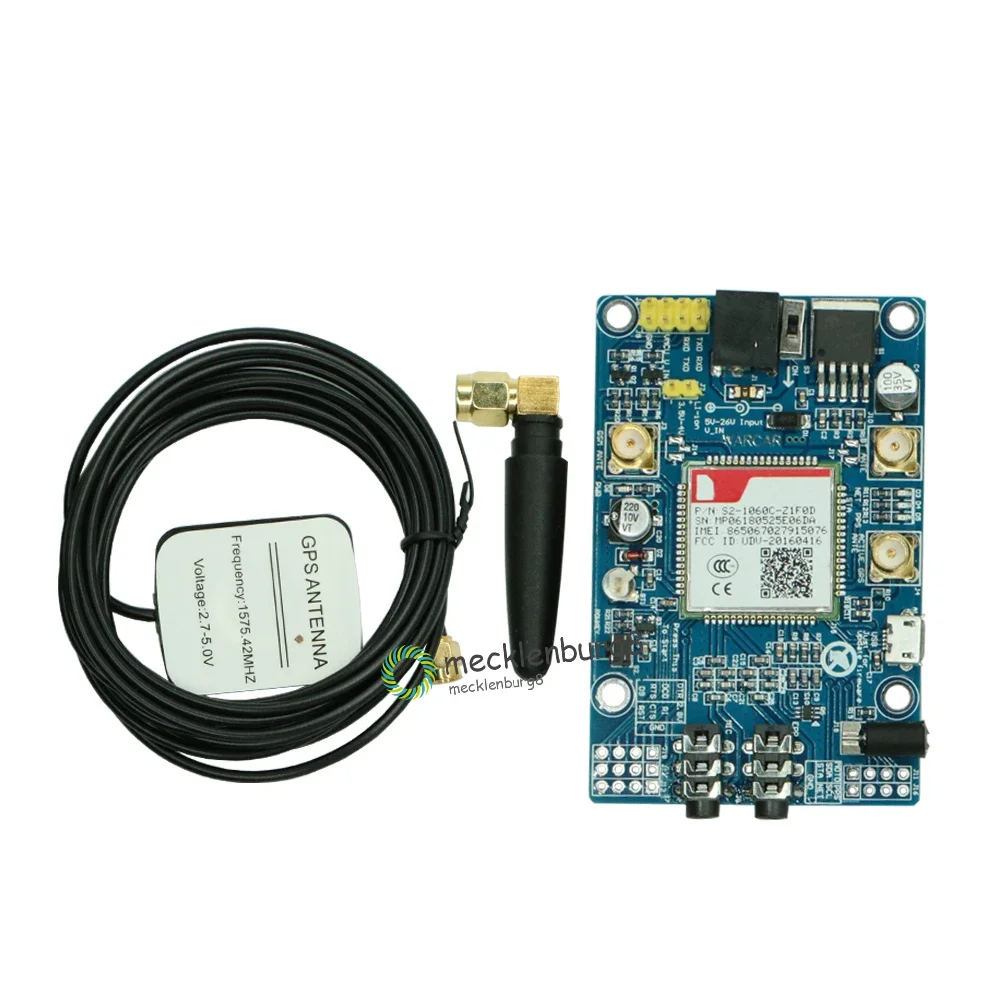

 패키지 포함:

 1 X SIM808 모들

1 X GSM 안테나

1 X GPS 안테나
