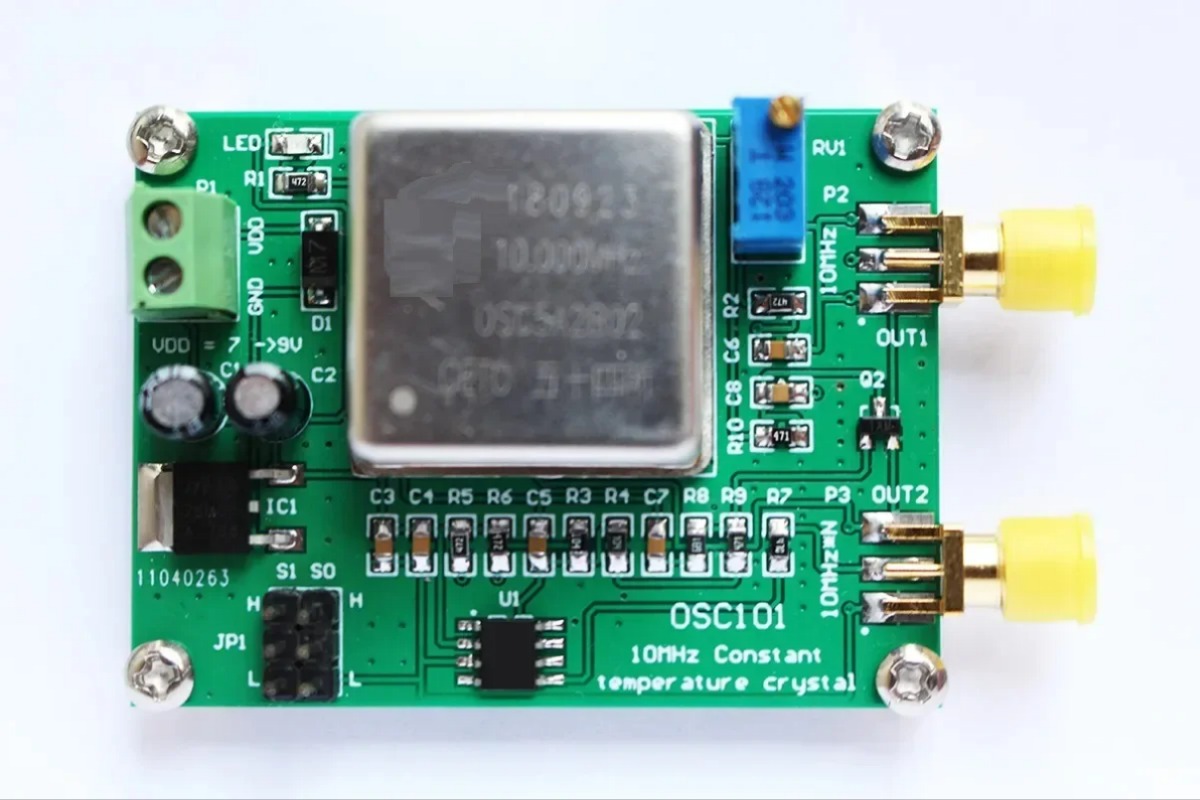

이 OCXO 모듈은 10MHz 신호 (+/-200ppb) 의 주파수 정확도를 출력하고 두 개의 신호 출력을 가지며 하나는 표준 10MHz 신호입니다.

다른 하나는 10MHz 승수 신호입니다. 승수 신호는 2X, 3X, 3.125X, 4X, 5X, 5.3125X, 6X, 6.25X, 8X 인 9 개의 선택 주파수를 갖습니다.

다른 승수는 JP1 점퍼 핀에 의해 선택됩니다. RV1 전위차계로 10Mhz 출력 주파수 (+/-2.0ppm) 의 편차를 수정하십시오.

배선 터미널

 1. P1: 전원 입력 인터페이스; (7 ~ 9V).

2. P2: 10MHz 신호 출력 인터페이스; (10Mhz 진폭: 3Vpp) SMA 인터페이스

 3. P3: 10MHz 신호의 N 주파수 출력 인터페이스; (N * 10Mhz 진폭: 5Vpp) SMA 인터페이스

 4. RV1: 10Mhz 출력 주파수의 편차 수정 (+/-2.0ppm)

 * 크기: 67.5x42.5x14.0mm (길이 x 너비 x 높이); 커넥터 및 OSC 모듈 크기 포함

 점퍼 기능

5.JP1 점퍼 바늘 선택

S1 = 0,S0 = 0, OUT = 4X

S1 = 0,S0 = M, OUT = 5.3125X

S1 = 0,S0 = 1, OUT = 5X

S1 = M,S0 = 0, OUT = 6.25X

S1 = M,S0 = M, OUT = 2X

S1 = M,S0 = 1, OUT = 3.125X

S1 = 1,S0 = 0, OUT = 6X

S1 = 1,S0 = M, OUT = 3X

S1 = 1,S0 = 1, OUT = 8X

 0 = 접지에 직접 연결 (L)

1 = VDD(H) 에 직접 연결

M = 연결되지 않은 상태로 두십시오 (부동)
