설명:

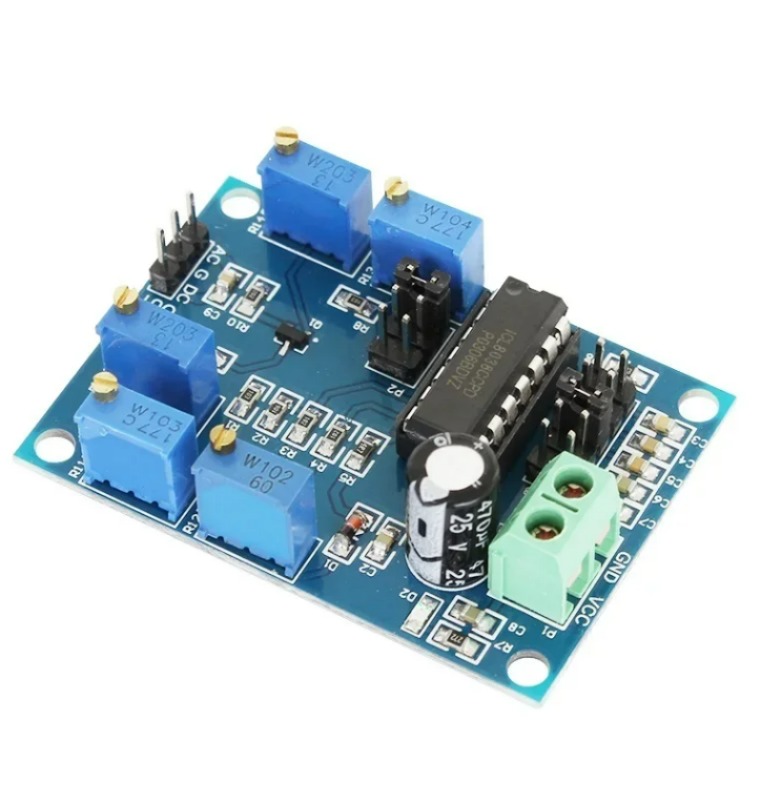

LC ICL8038 모듈은 공통 주파수 범위를 위해 설계되었습니다. 5 단 기어에서 조정 가능하며 10Hz 에서 450KHz 사이의 저 왜곡 삼각파, 정사각형 및 사인파를 생성합니다. 사인파는 테스트 신호, 드라이브 신호, 캐리어 주파수 신호 등에 사용될 수 있습니다. 사각파는 신호 전환, 트리거 신호 등에 사용될 수 있습니다. 삼각파는 주로 신호를 스캔하는 데 사용됩니다.

특징:

작동 전압: 12V ~ 15V

출력: 삼각파, 정사각형파 및 사인파.

주파수 범위: 10HZ ~ 450kHz

낮은 왜곡 사인파: 1%

듀티 사이클 범위: 2% 에서 98%

저온 드리프트: 50ppm / ℃

삼각파 출력 선형성: 0.1%

작업 온도: 0 ~ 70 ℃

보드 크기: 54.5*37.8mm

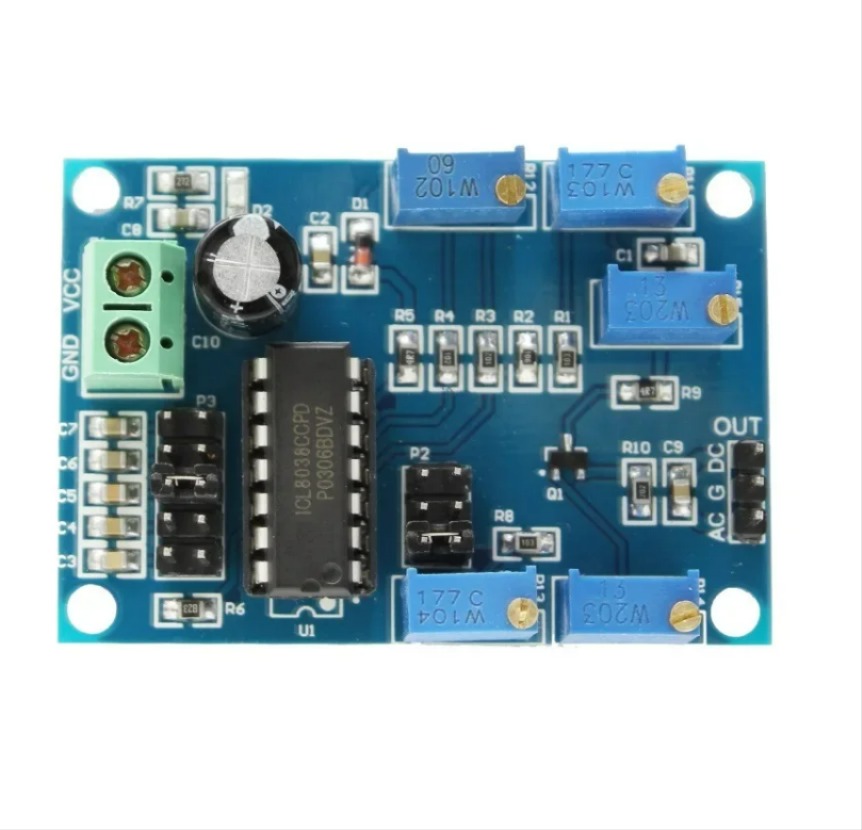

기능:

VCC,GND: 작동 전압

AC: DC 바이어스 출력

G: 지면

DC: 순수 신호 출력

R11: 주파수 조정

R12: 스퀘어 웨이브 듀티 사이클 조정

R13: 사인파 선형 조정

R14: 진폭 조정

R15: 정사각형 웨이브 선형 조정

점퍼 P2: 다른 파형 선택 (삼각형, 정사각형 또는 사인파)

점퍼 P3: 다른 주파수 범위 선택

10Hz-450Hz

90Hz-1.5KHz

940Hz-15KHz

6KHz-120KHz

20KHz-450KHz


패키지 포함 사항

1 x ICL8038 저주파/중주파 신호 소스 파형 사인 신호 발생기 모듈
