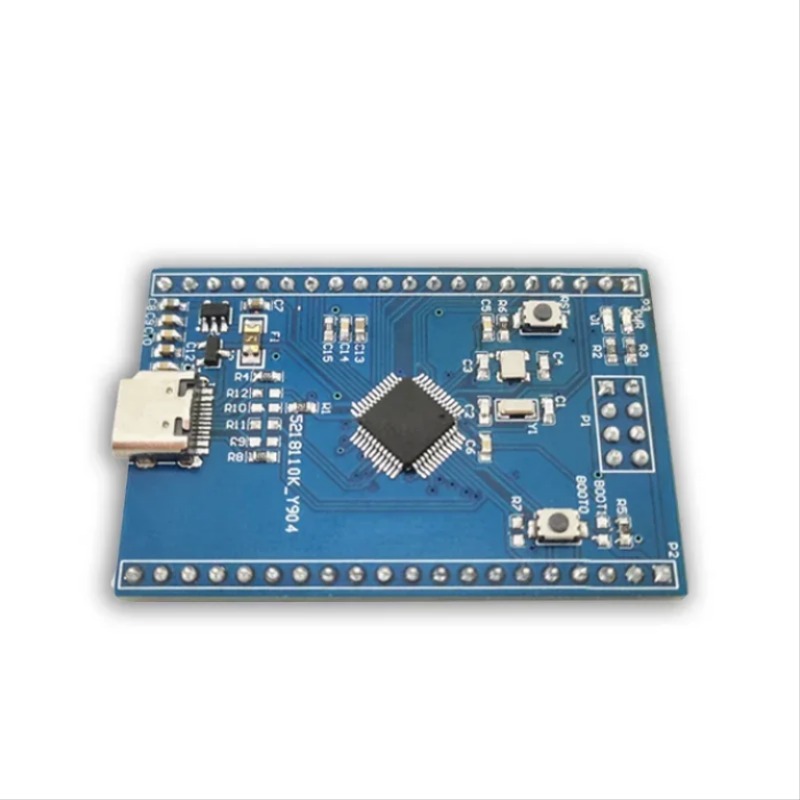

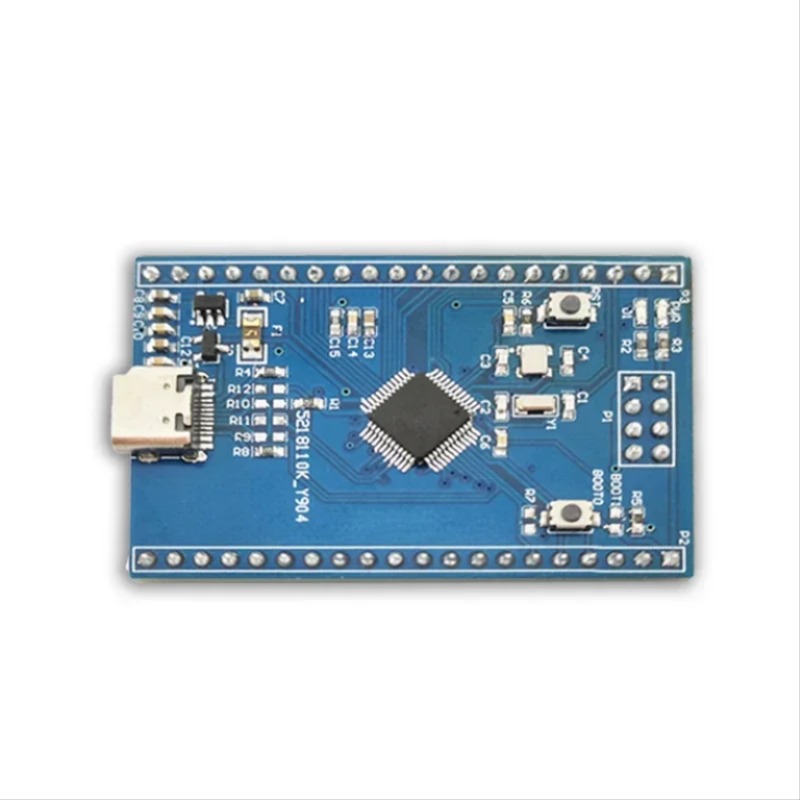

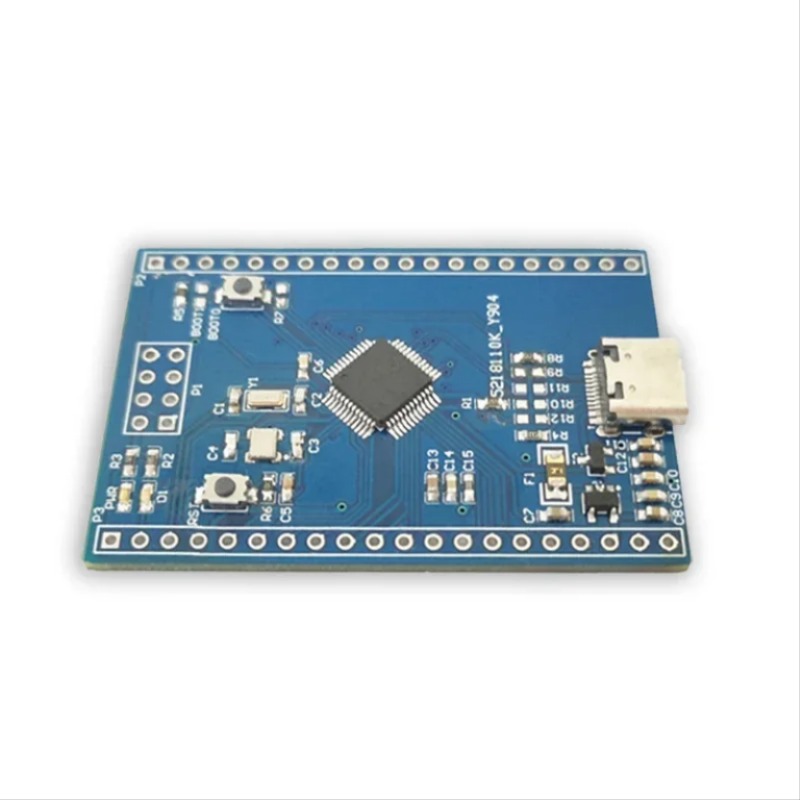

제품 특징

CH32V103 시리즈는 RISC-V3A 프로세서를 코어로 사용하는 32 비트 범용 마이크로 컨트롤러입니다.

프로세서는 오픈 소스 명령어 세트를 기반으로 RISC-V. 클럭 보안 메커니즘, 다단계 전원 관리 및 일반 DMA 컨트롤러를 통합합니다.

이 시리즈에는 하나의 USB2.0 호스트/장치 인터페이스, 다중 채널 12 비트 ADC 변환 모듈, 다중 채널 TouchKey, 다중 타이머 세트와 같은 풍부한 주변 장치 리소스가 있습니다. 다중 채널 IIC USART SPI 인터페이스 등

마이크로 컨트롤러에는 산업, 의료, 소비자 및 기타 시장의 다양한 요구를 충족시킬 수있는 완벽한 소프트웨어 및 하드웨어 플랫폼 및 디버깅 인터페이스 도구가 장착되어 있으며 다음 분야에서 널리 사용됩니다. 모터 드라이브 및 응용 프로그램 제어

응용 분야: 모터 드라이브 및 응용 프로그램 제어, PC 게임 주변 장치 및 GPS 플랫폼, 프로그래밍 가능 컨트롤러, 주파수 변환기, 프린터, 스캐너, 경보 시스템, 비디오 인터콤, 난방, 환기 및 공조 시스템 및 기타 경우.

제품 매개변수

RISC-V3A 프로세서, 최대 80MHz 시스템 지배적 주파수

단일 사이클 곱셈 및 하드웨어 분할 지원

20KB SRAM ,60KB 코드플래시

전원 공급 장치 범위: 2.7-5.5V, GPIO 동기 전원 공급 장치 전압

여러 저효율 모드: 절전/정지/대기

전원 켜기 및 전원 끄기 재설정 (POR/PDR)

프로그래밍 가능한 전압 모니터 (PVD)

7 채널 DMA 컨트롤러

16 방향 터치키 채널 감지

16 채널 12 비트 ADC 변환 채널

7 타이머

1 USB2.0 호스트/장치 인터페이스 (최고 속도 및 저속)

2 IIC 인터페이스 (SMBus/PMBus 지원)

3 USART 인터페이스

2 SPI 인터페이스 (마스터 및 슬레이브 모드 지원)

37 개의 I/O 포트, 모두 16 개의 외부 인터럽트에 매핑 가능

CRC 컴퓨팅 유닛, 96 비트 칩 유니크D

직렬 단일 라인 디버깅 (SWD) 인터페이스

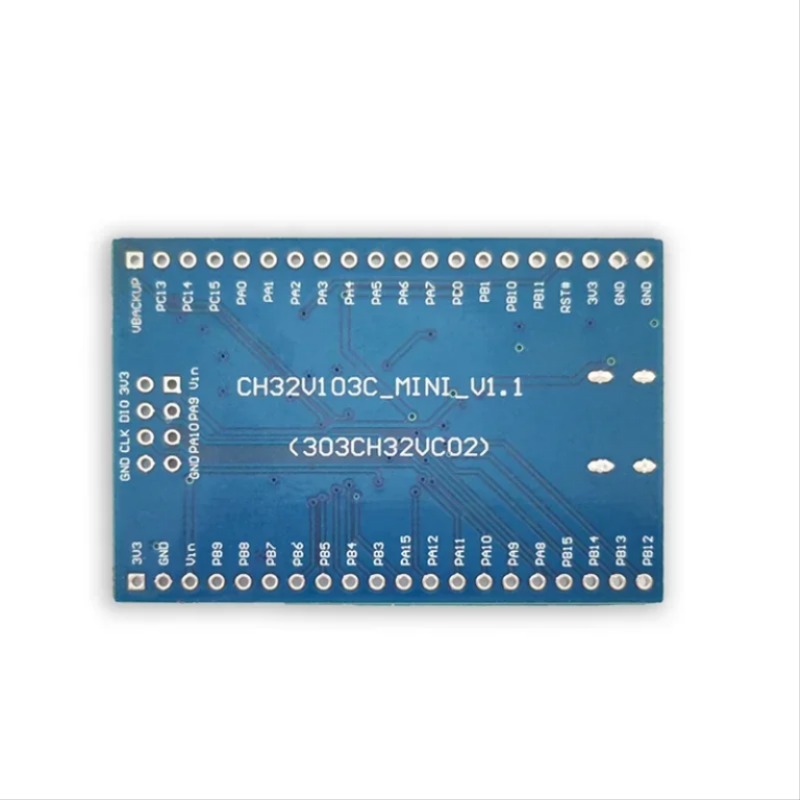

보드 크기: 35.5mm * 52.5mm

시운전 굽기 지침:

MounRiver 컴파일러를 사용하여 시뮬레이션 및 다운로드를 위해 USB 케이블 또는 직렬 포트, 독립적 인 WCH-Link를 사용하도록 선택할 수 있습니다

보호 해제 지침: BOOT 키를 길게 누르고 RST 키를 다시 누른 다음 1 초 후에 BOOT0 키를 놓습니다.

USB:

R9/R11 을 사용하여 프로그램을 다운로드 할 수 있습니다

R10/R12 는 패드로 선택할 수 있습니다

직렬 포트 핀은 PA9 (TX), PA10 (RX) 입니다.

1. 쿼리 칩 읽기 보호 상태;

2. 칩 읽기 방지를 설정하려면 전원 켜기 구성이 다시 적용됩니다.

3. 칩 읽기 보호를 제거하려면 전원 켜기 구성이 다시 적용됩니다.

소프트웨어 개발

PUB 폴더: 평가 보드에 대한 설명과 평가 보드의 회로도를 제공합니다.

EXAM 폴더: 주변 장치별로 분류된 CH32V103 컨트롤러의 소프트웨어 개발 드라이버 및 해당 예제를 제공합니다. 각 유형의 주변 폴더에는 하나 이상의 기능 응용 프로그램 루틴 폴더가 있습니다.

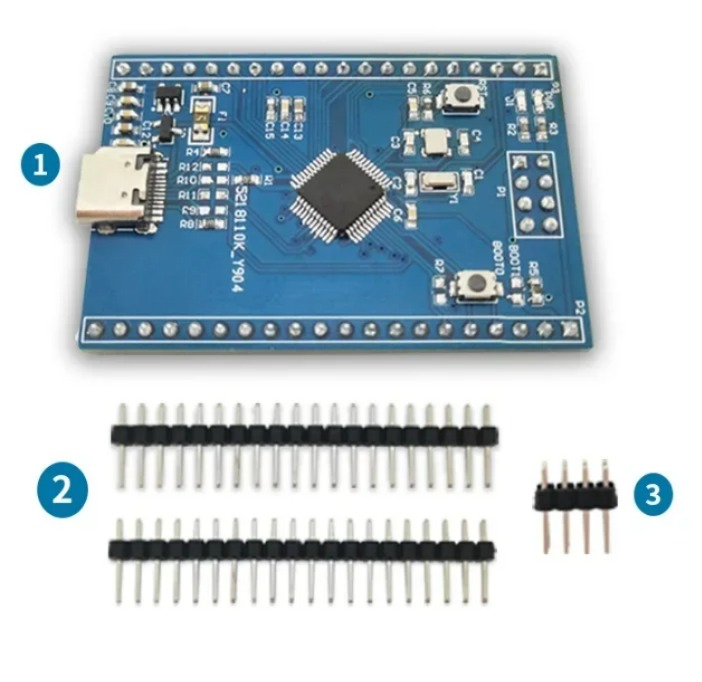

패키지 포함:

1 * 모듈

3 * 핀 배열
