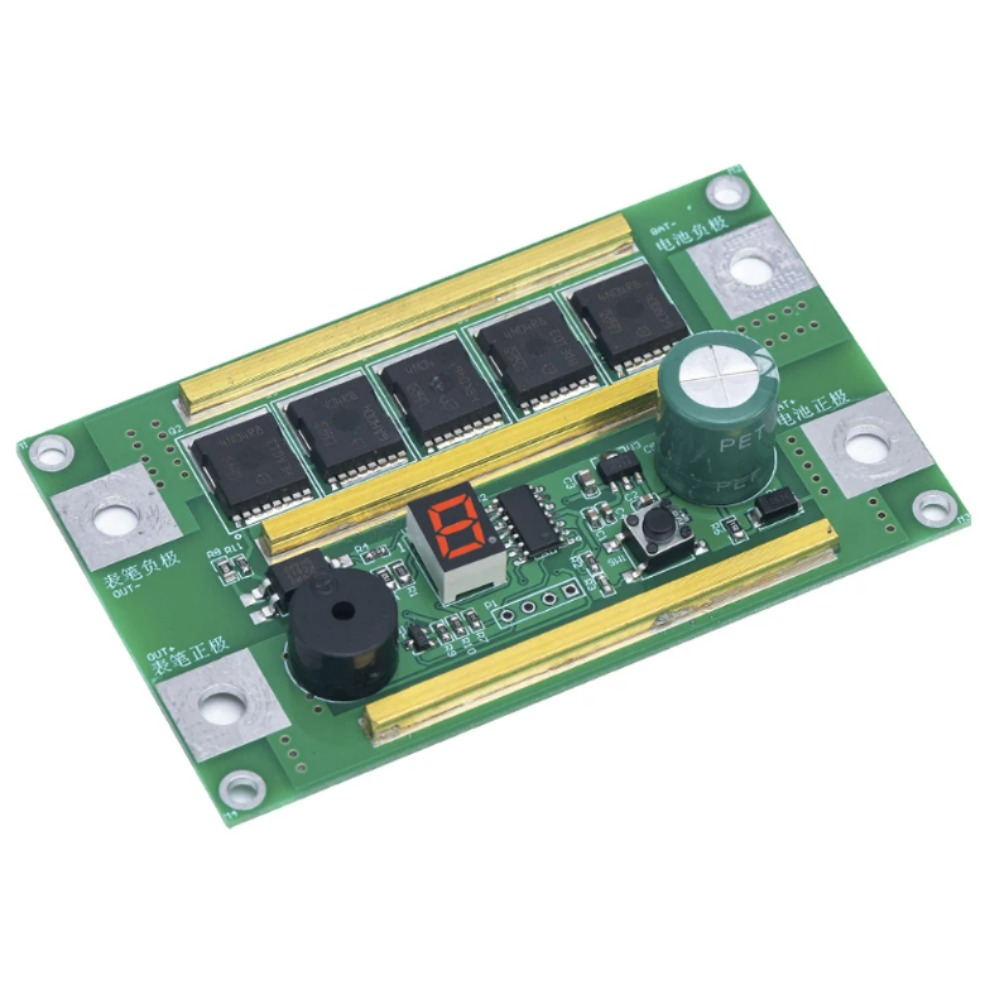

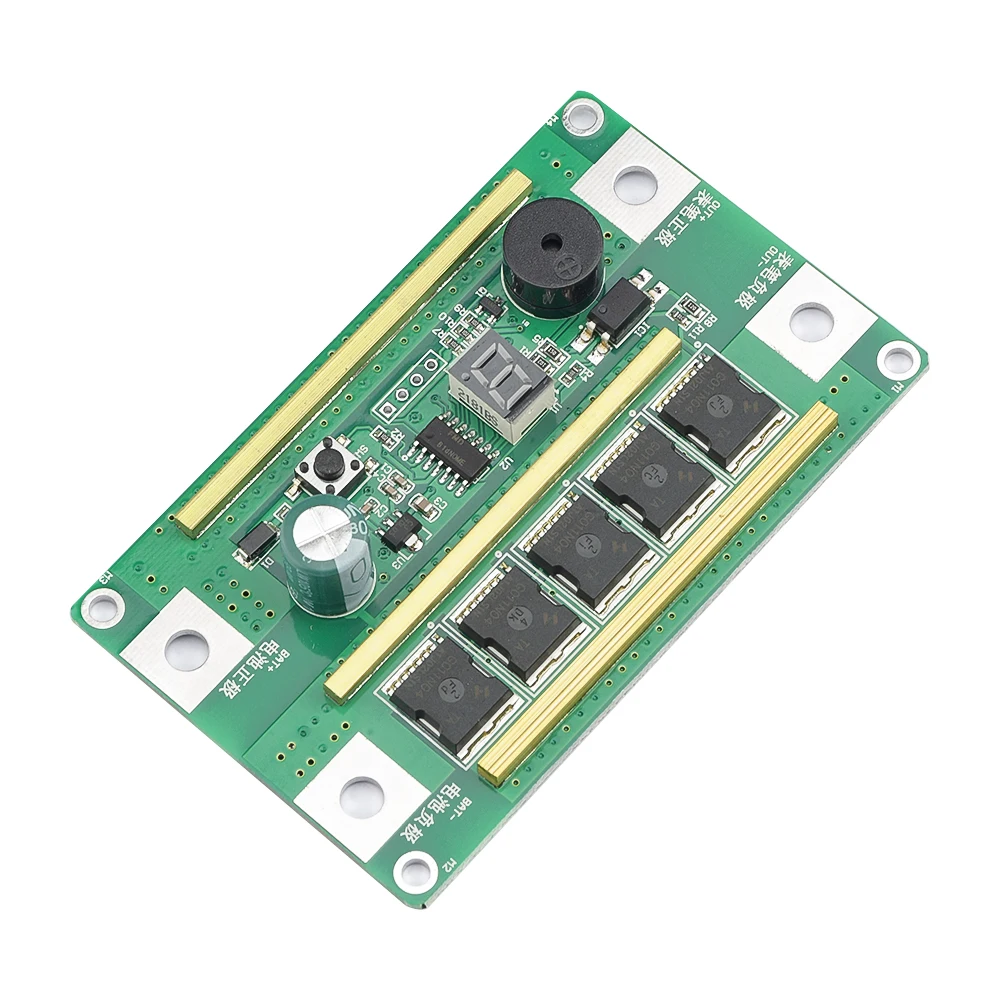

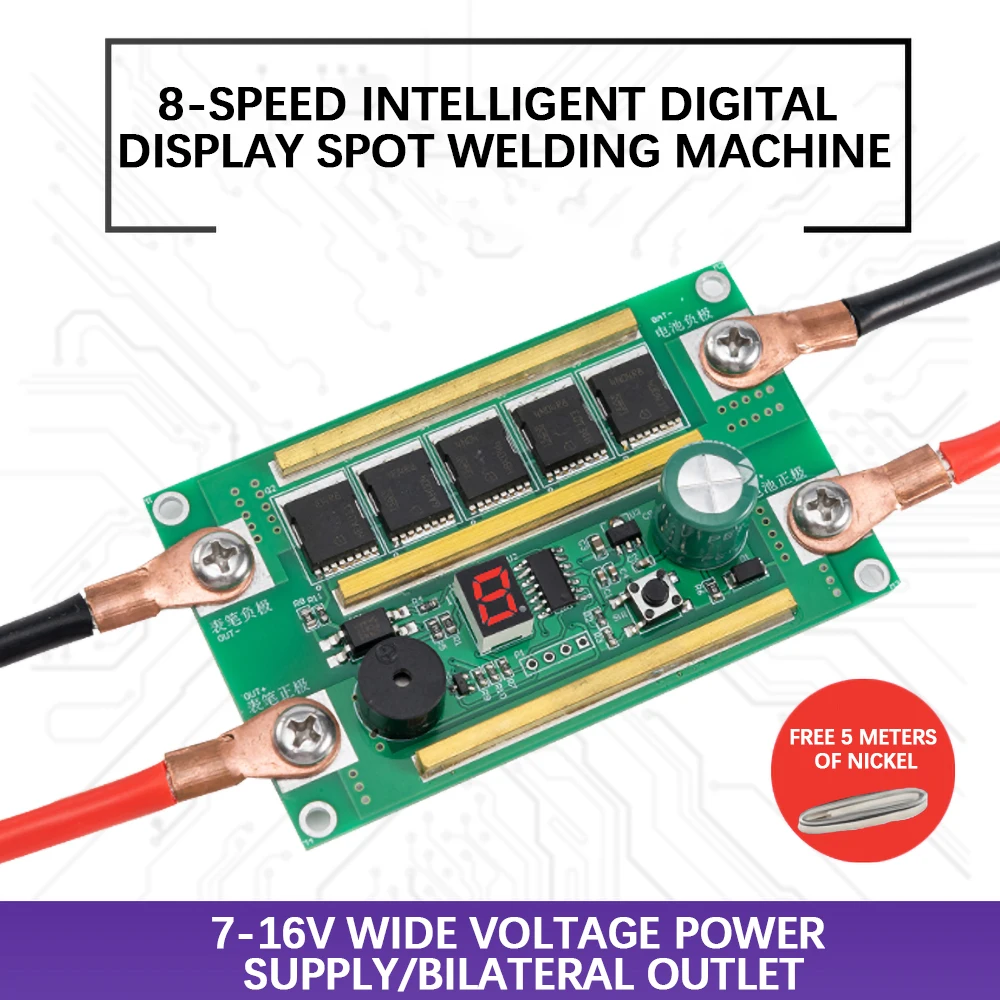

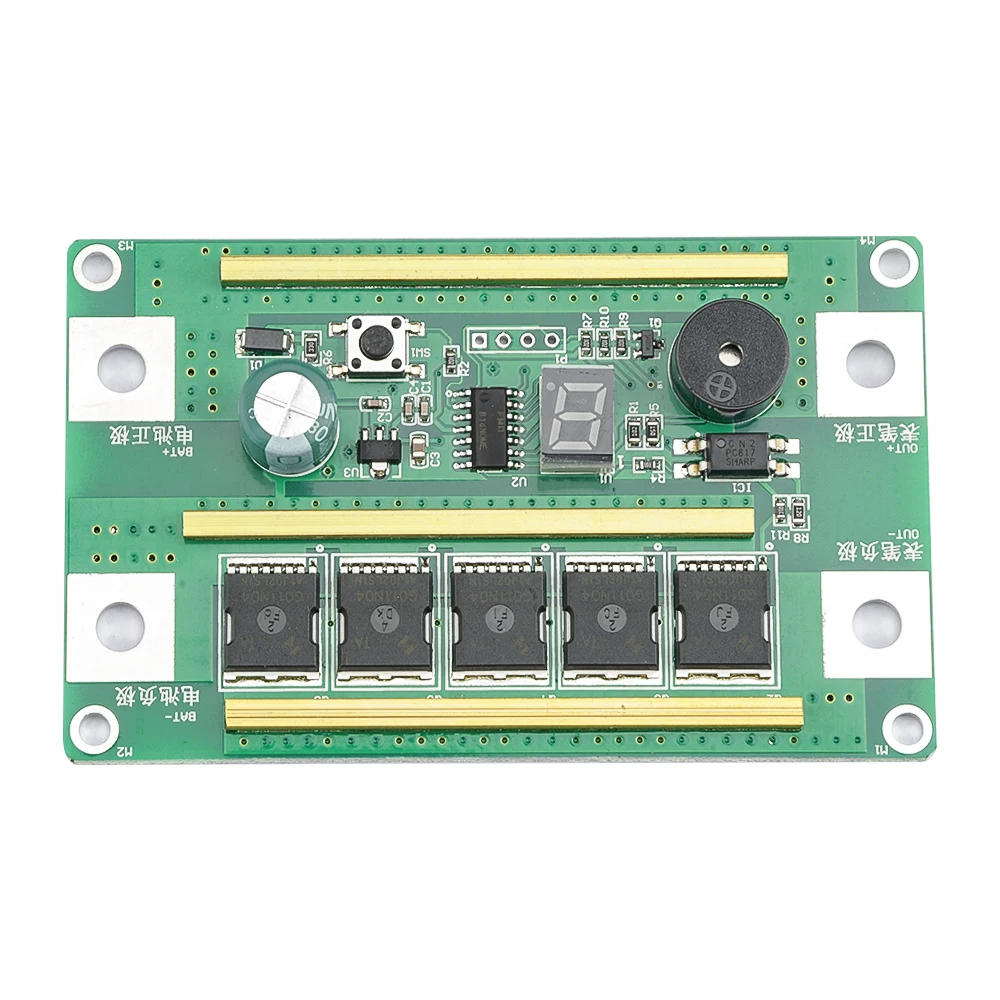

디지털 스폿 용접 기계 제어 보드 18650 자동 리튬 배터리 용접 보드 지능형 스폿 용접기 컨트롤러

주요 매개 변수:

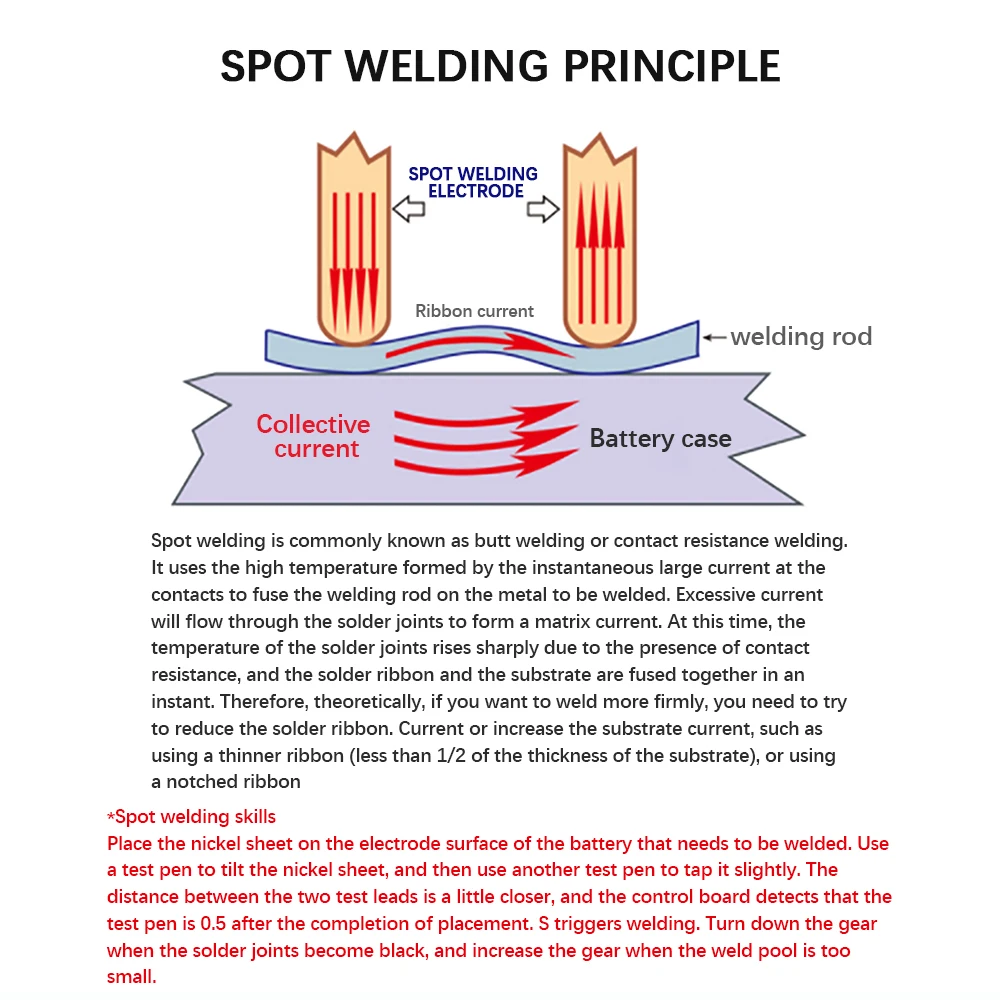

전력 요구 사항: 스폿 용접은 고전류로 빠른 국부 가열 및 냉각의 원리를 사용하며 충분한 전류 공급이 필요합니다. 일반적으로, 0.1-0.15 니켈 도금 시트 용접의 전류는 약 90-150A 이므로 회로 기판의 작동 전원 공급은 150A 보다 크거나 같아야합니다.

매개 변수:

전원 공급 장치 전압: 12V-15V

작동 전류: 100-200A

참고: 100A 미만으로 방전되면 작동하지 않습니다.

방전 전류가 큰 배터리는 용접 효과에 직접적인 영향을 미칩니다.

사용 지침

용접은 공학 분야입니다. 스폿 용접은 펄스 시간, 용접 각도, 강도 및 용접 표면의 평탄도와 같은 요인에 의해 영향을받으며 효과는 다양합니다.

스폿 용접시 납땜 펜을 니켈 시트에 가볍게 놓으십시오. 납땜 펜을 누를 때 힘을 가하지 마십시오. 두 납땜 핀 사이의 거리가 조금 더 가깝습니다. 솔더 조인트가 검게되면 기어를 낮추고 용융 풀이 너무 작 으면 기어를 올리십시오.

용접하기 전에 더 큰 표면이있는 블레이드, 스테인레스 스틸 그릇 및 기타 철 및 스테인레스 스틸을 사용하고 작업에 익숙해지면 배터리를 용접하십시오.

사용 지침

용접은 공학 분야입니다. 스폿 용접은 펄스 시간, 용접 각도 및 강도, 용접 표면의 평탄도와 같은 요소의 영향을받습니다. 효과가 달라집니다.

스폿 용접시 납땜 펜을 니켈 시트에 가볍게 놓으십시오. 납땜 펜을 누를 때 힘을 가하지 마십시오. 두 납땜 핀의 용접 거리가 조금 더 가깝습니다. 솔더 조인트가 검은 색이면 기어를 낮추고 용융 풀이 너무 작 으면 기어를 올리십시오. 용접하기 전에 블레이드, 스테인레스 스틸 그릇 및 기타 큰 표면이있는 철 및 스테인레스 스틸을 사용하여 먼저 시도한 다음 작업에 익숙해 진 후 배터리를 용접하십시오.

설명:

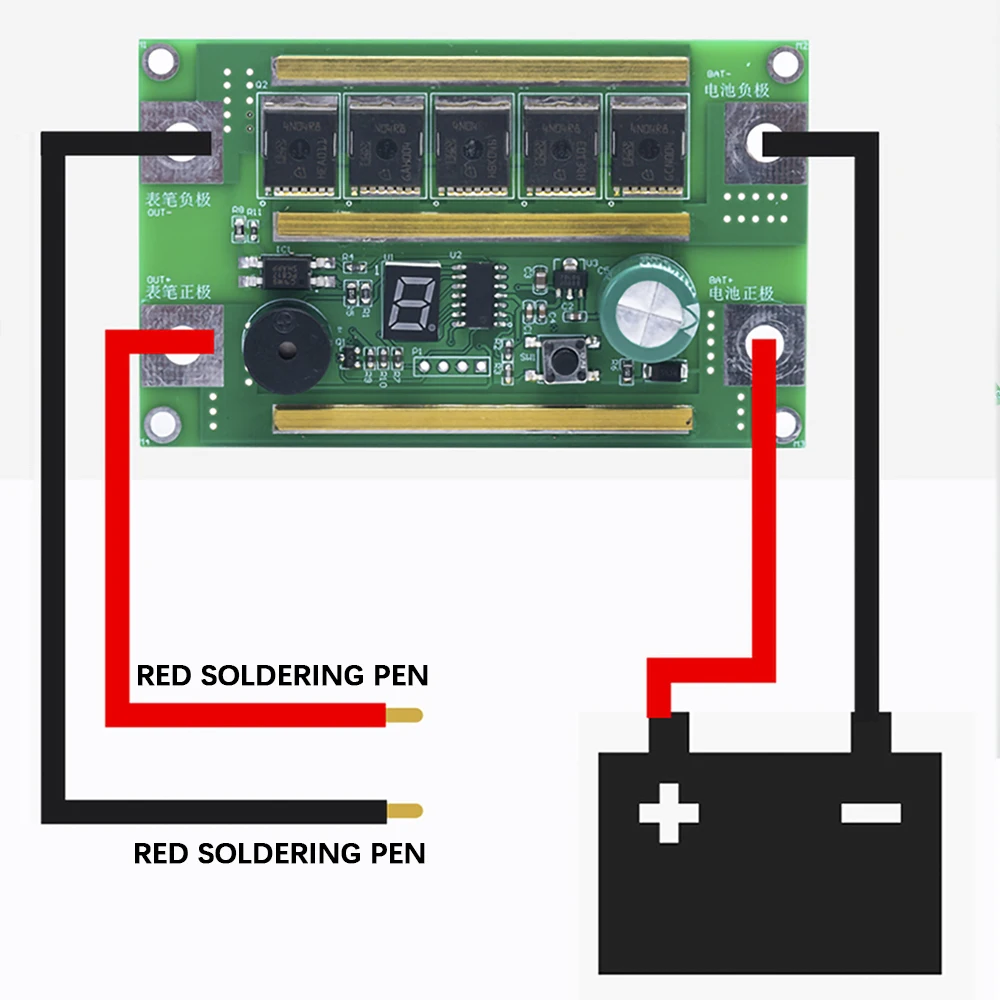

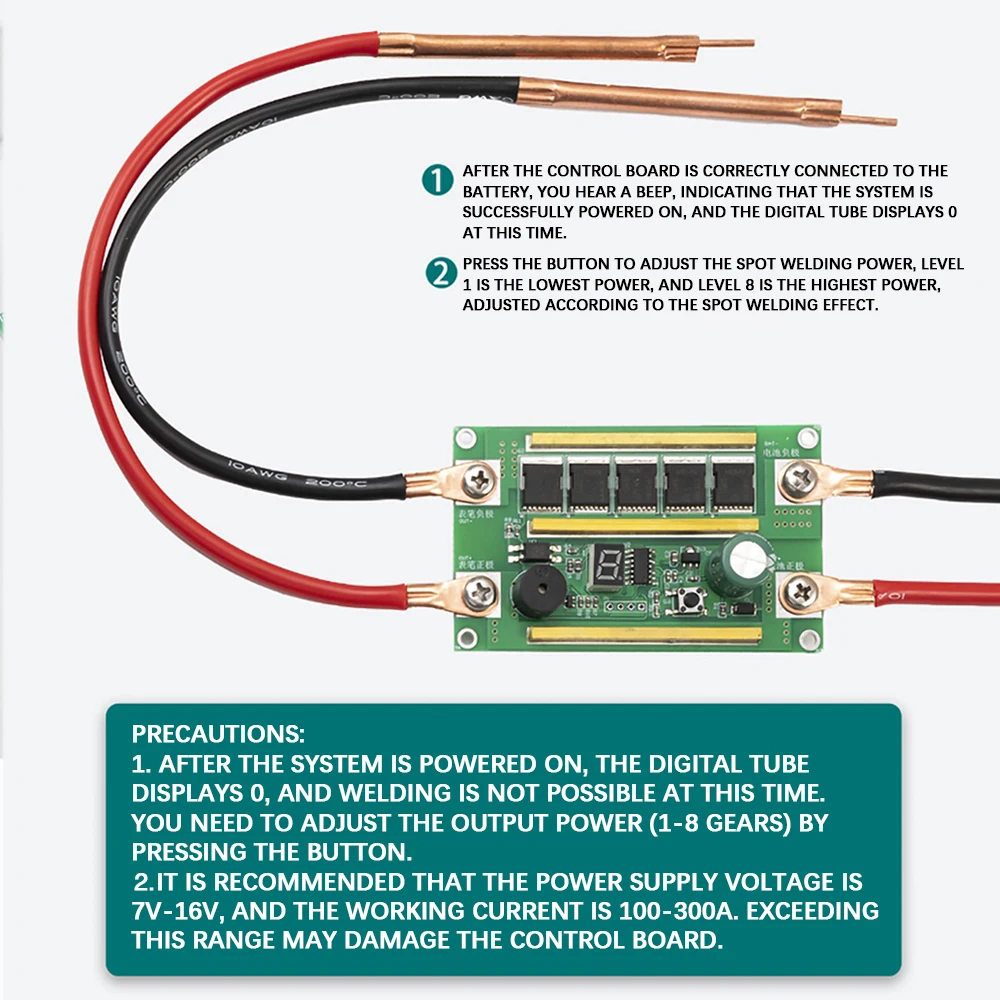

인터페이스 정의: 배선 지침을 엄격히 준수하십시오. 잘못 연결하면 회로 기판이 타 버릴 수 있습니다.

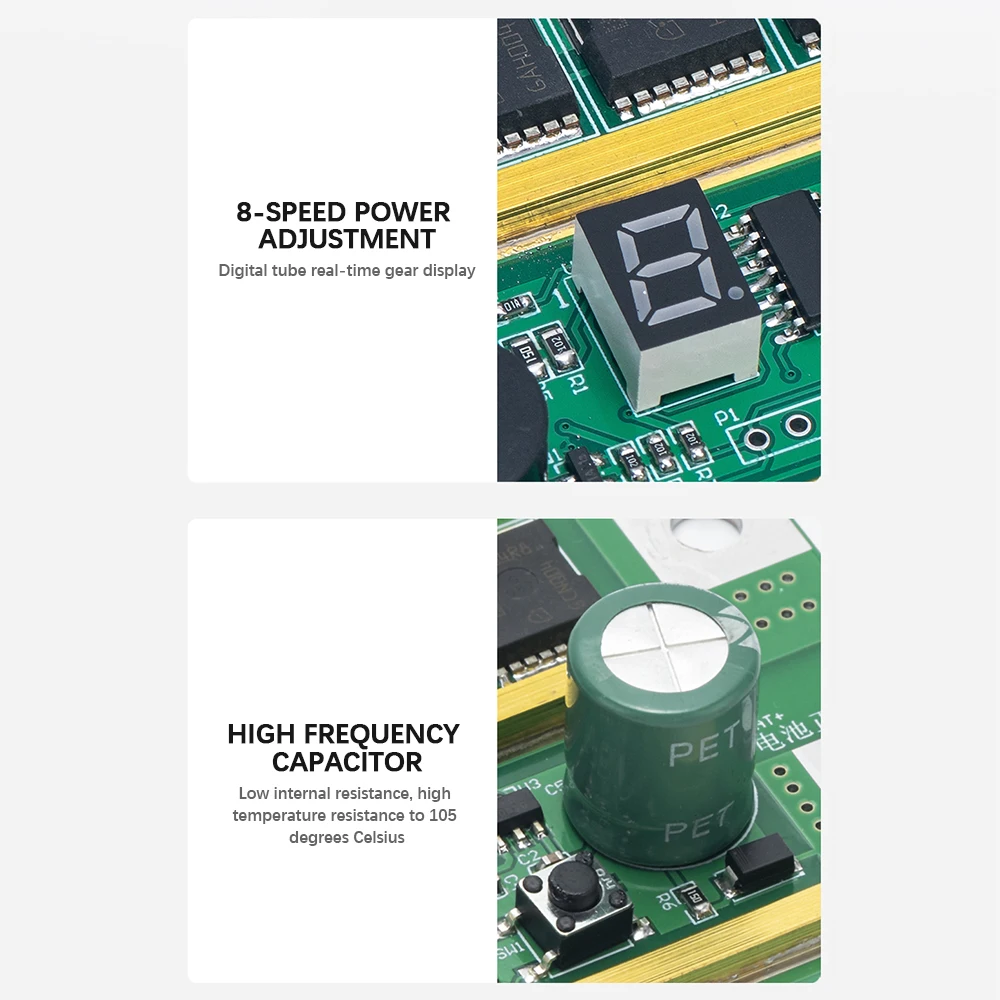

기능 키: 기계 전환 및 기어 전환에 사용

기능 버튼을 길게 눌러 부팅하고 기본적으로 첫 번째 기어를 사용하고 기능 버튼을 2 초 동안 길게 누르면 기어가 하나 증가합니다. 버저는 기어에 해당하는 LED가 깜박이는 횟수만큼 울립니다.

예: 기어 3 에서 버저가 3 번 울리고 LED가 3 번 깜박입니다.

1 단 기어에서 5 단 기어까지 총 5 단 기어가 있으며 스폿 용접 강도가 점차 강화되고 5 단 기어가 가장 강합니다. 5 단 기어 후 기능 키를 길게 눌러 종료하십시오.

참고: 버저는 사용자가 설치해야합니다. 설치되지 않으면 용접에 영향을 미치지 않습니다.

특징:

1. 휴대용, 안정, 신뢰성 및 내구성. 용접 18650/26650/32650 및 기타 리튬 배터리에 사용할 수 있습니다

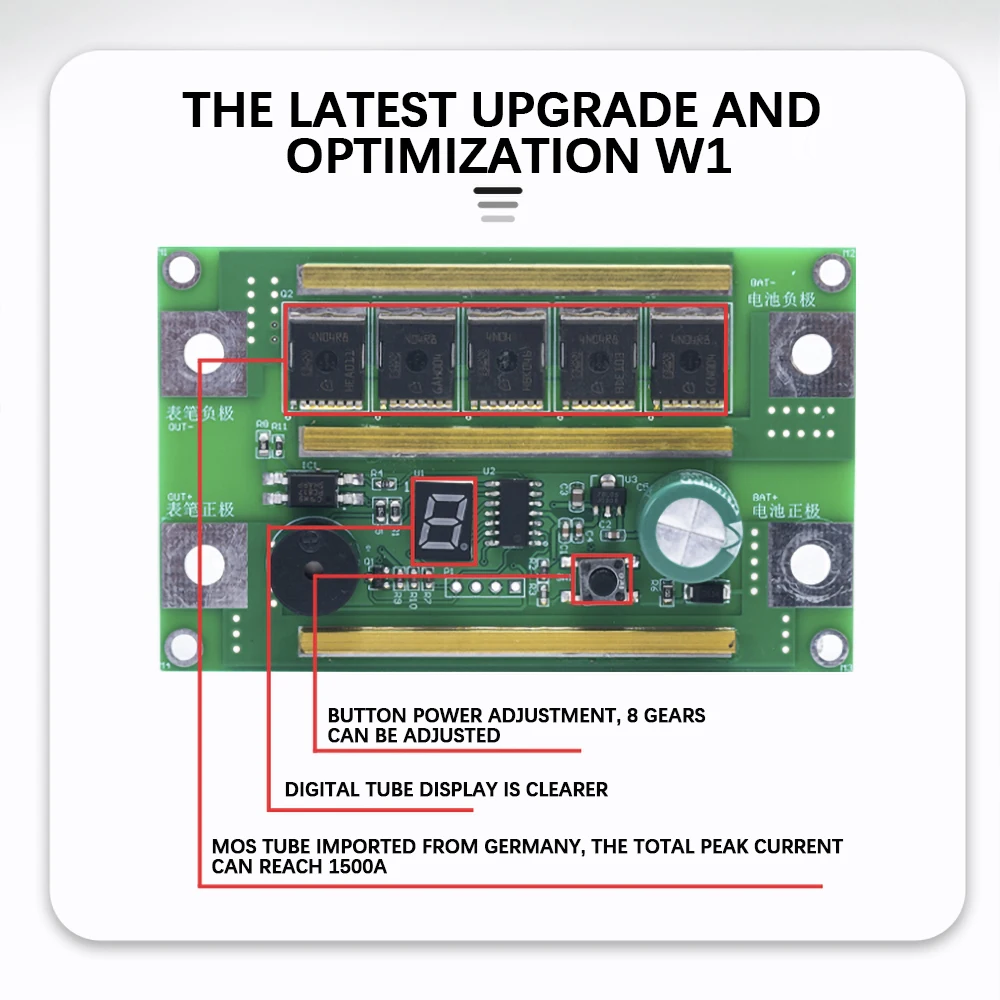

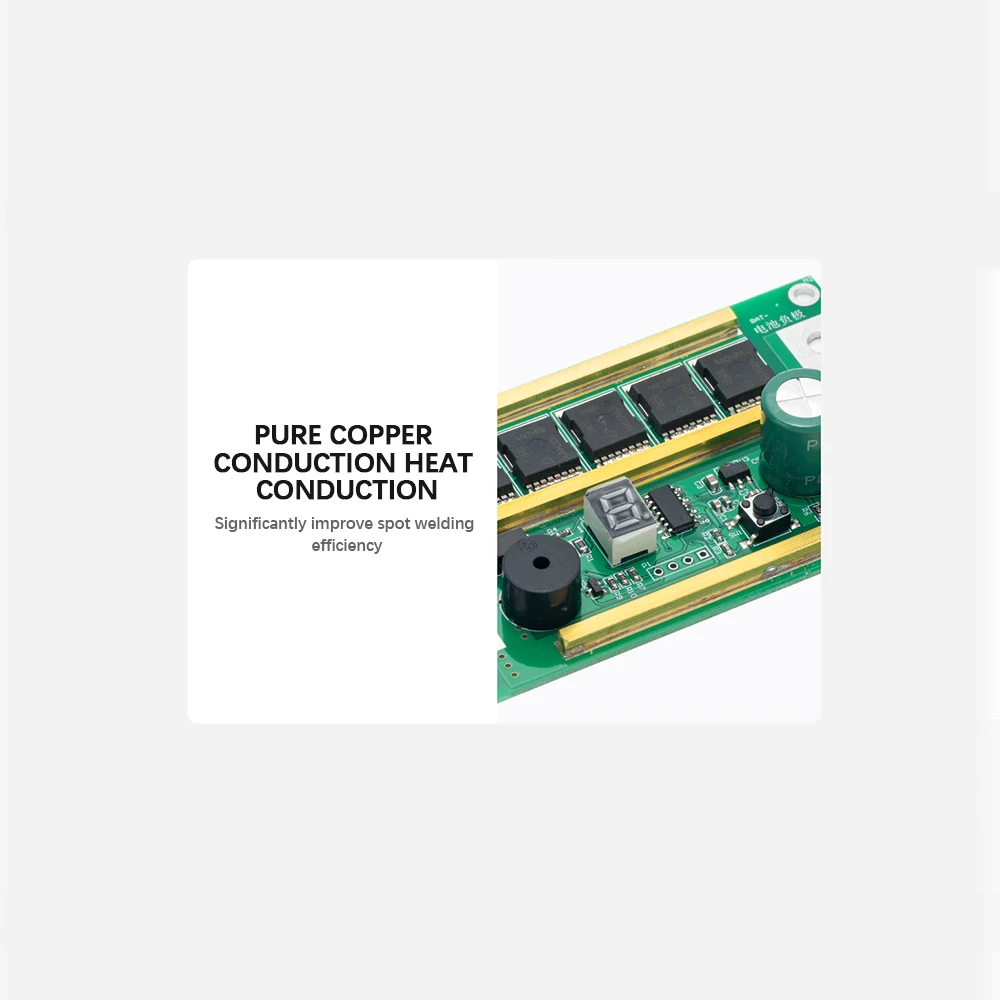

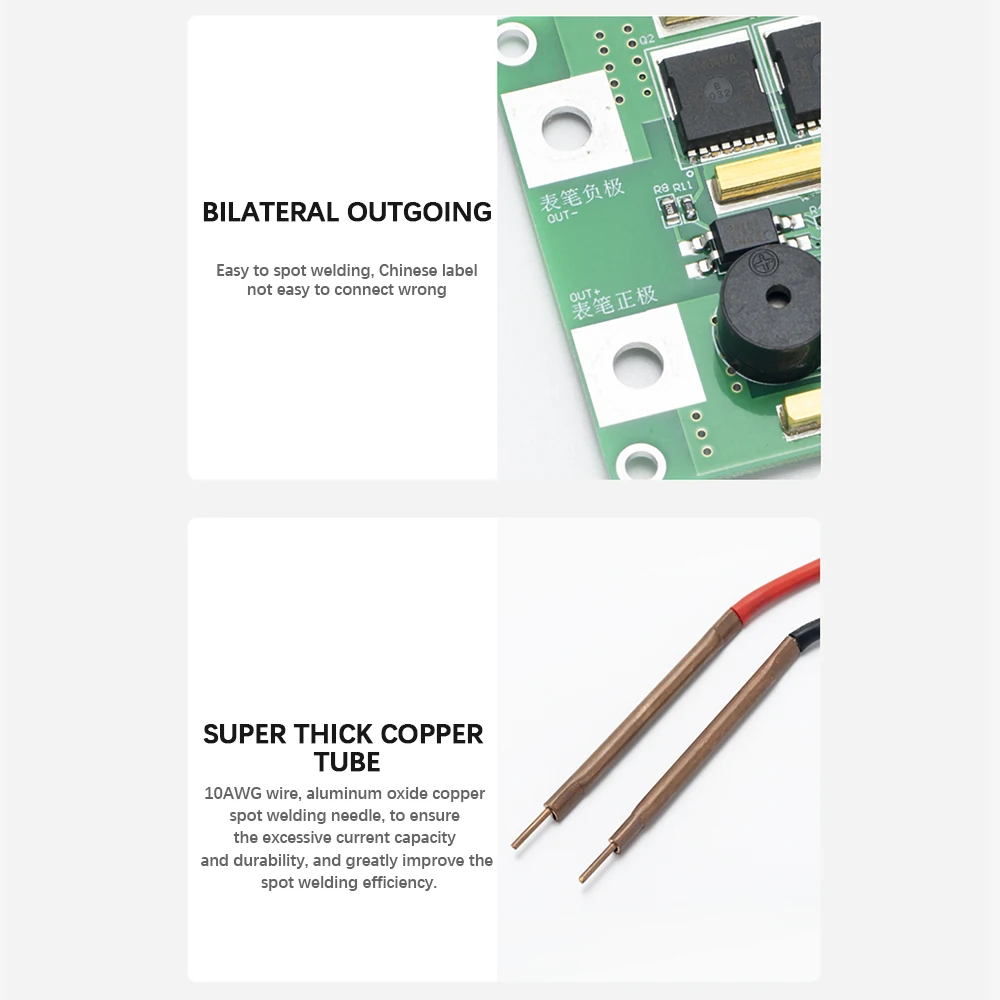

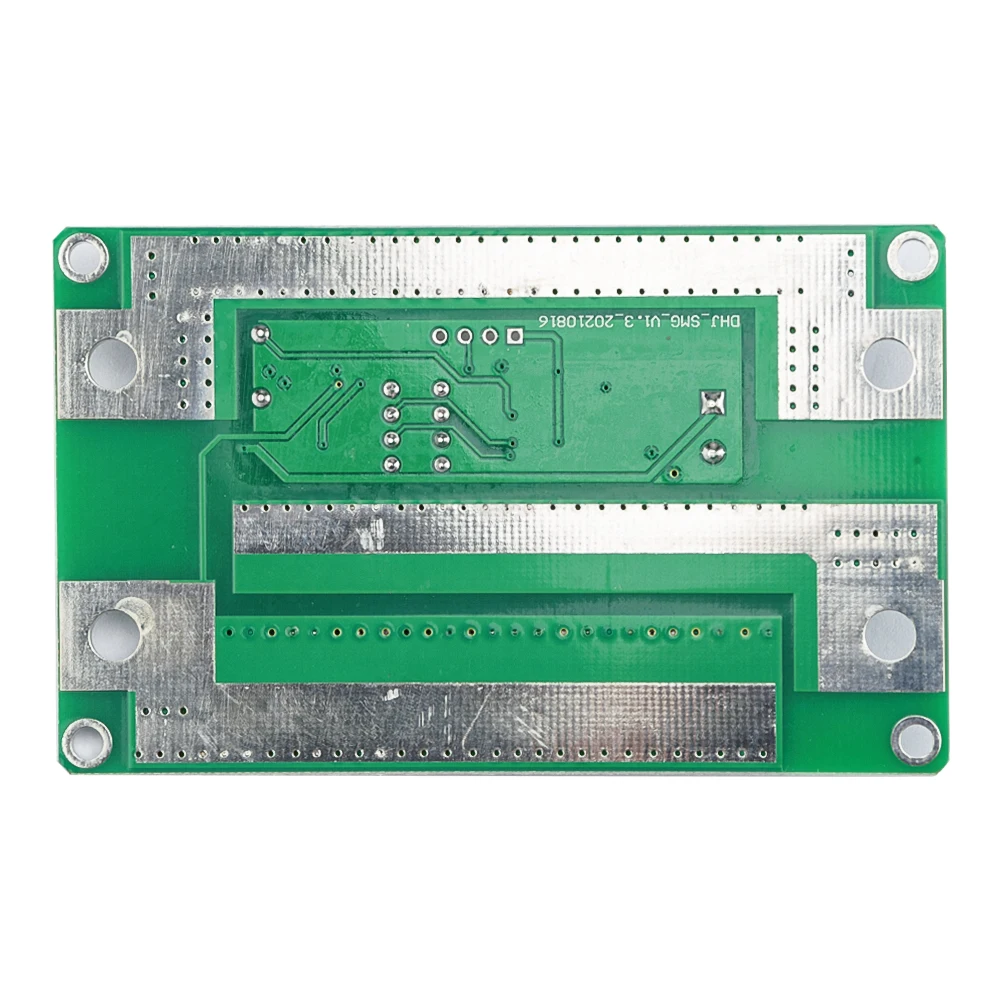

2. MOS 튜브 구동부가 위아래로 두꺼워지고 구리 바가 추가되어 저항이 크게 줄어들고 과전류 성능이 향상됩니다.

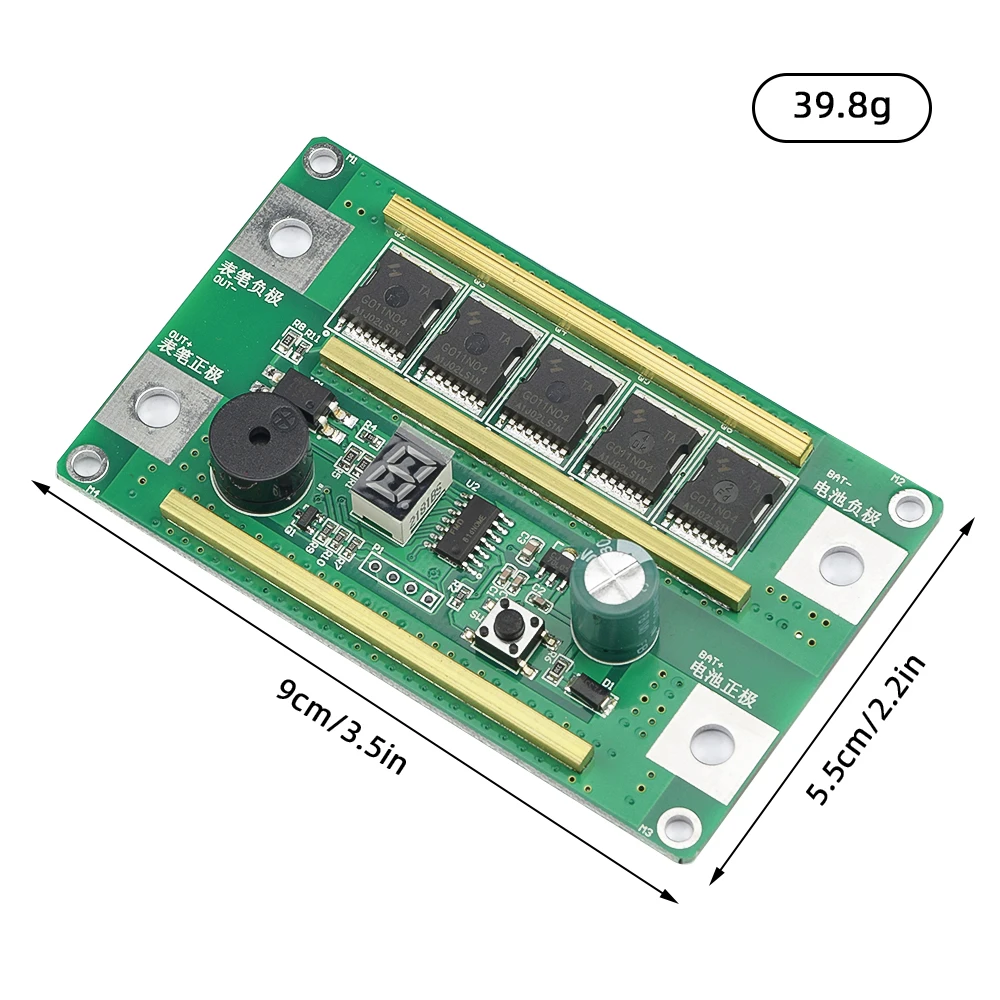

3. 쉘을 쉽게 설치하거나 고정 할 수 있도록 나사 구멍 4 개 추가

4. 회로 기판의 레이아웃을보다 합리적이고 아름답게 만들기 위해 일부 회로가 조정되었습니다.

5. 회로 기판 레이아웃을보다 합리적이고 아름답게 만들기 위해 일부 회로가 조정되었습니다.

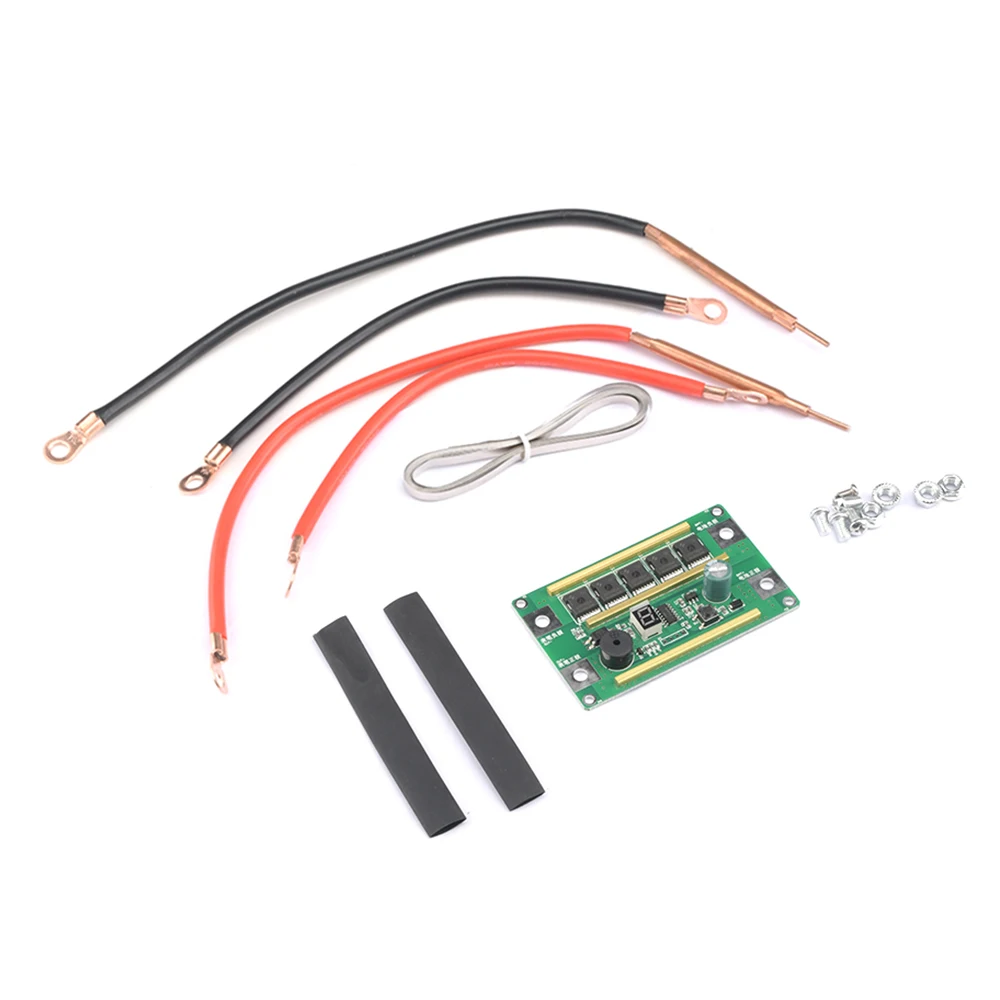

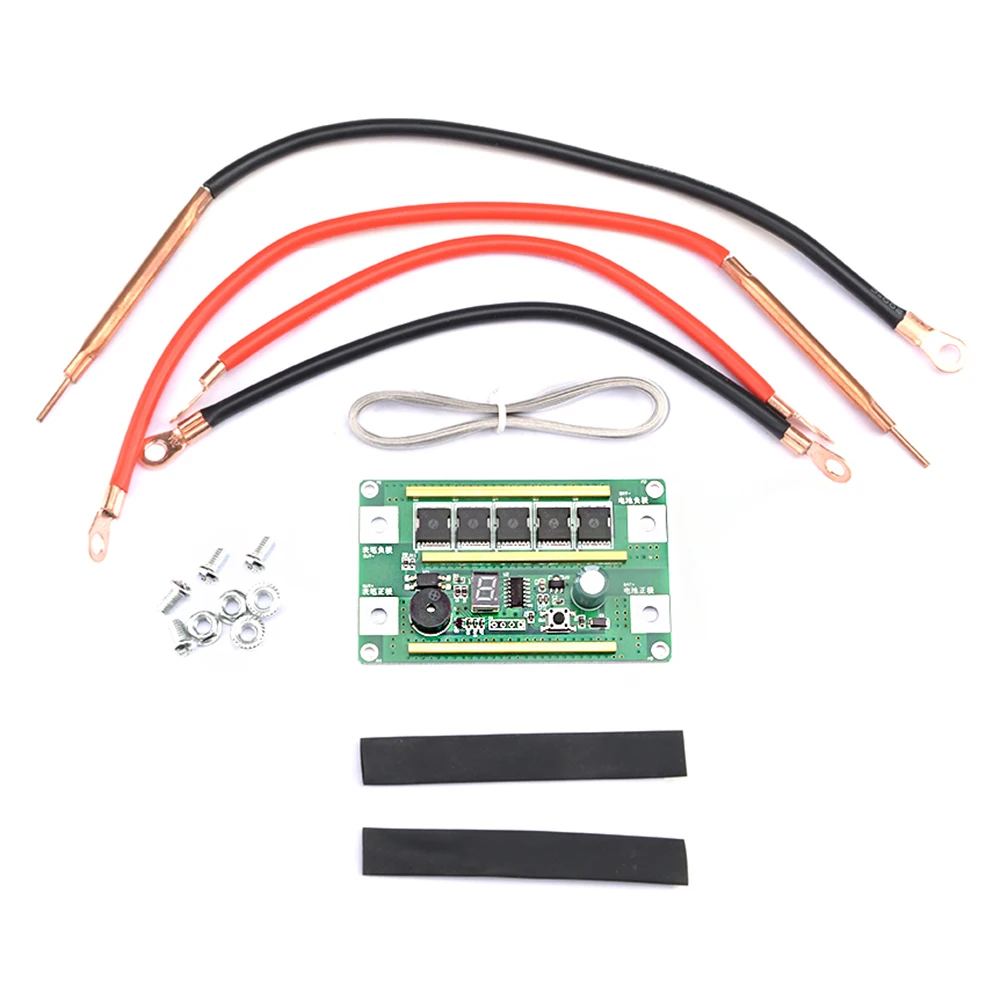

목록:

납땜 펜 * 2

입력 와이어 * 2

회로 기판 * 1

나사 세트 * 4

열 수축 튜브 * 2

니켈 시트 * 1
