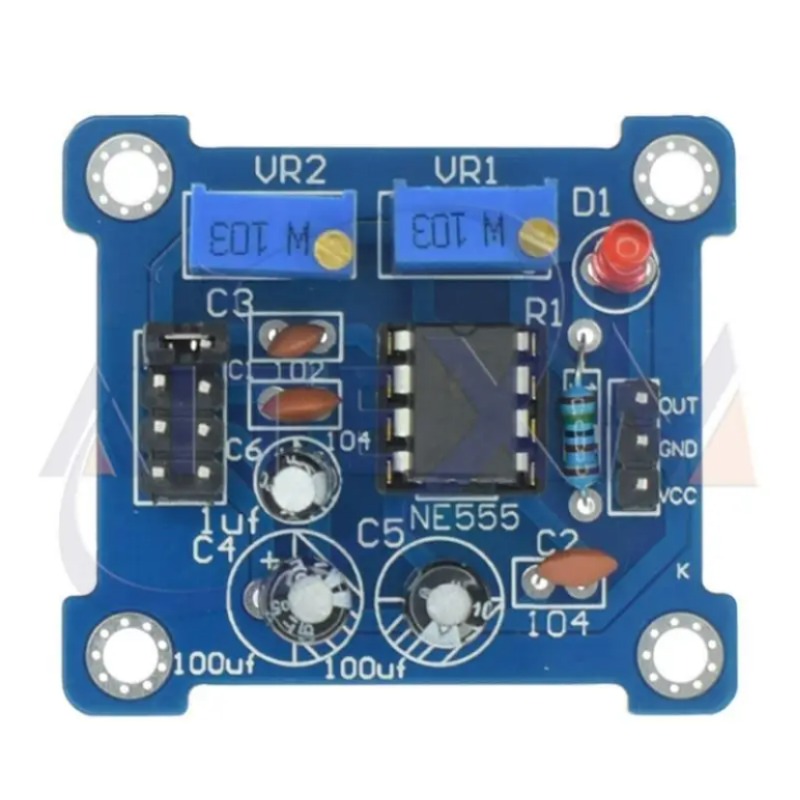

펄스 발생기 펄스 스타터 듀티 사이클 및 주파수 조절 모듈 DIY 키트 오실레이터 구형파 신호 발생기 NE555 소분 [DIY-317]
  • 펄스 발생기 펄스 스타터 듀티 사이클 및 주파수 조절 모듈 DIY 키트 오실레이터 구형파 신호 발생기 NE555 소분 [DIY-317]
  • 펄스 발생기 펄스 스타터 듀티 사이클 및 주파수 조절 모듈 DIY 키트 오실레이터 구형파 신호 발생기 NE555 소분 [DIY-317]

펄스 발생기 펄스 스타터 듀티 사이클 및 주파수 조절 모듈 DIY 키트 오실레이터 구형파 신호 발생기 NE555 소분 [DIY-317]

4.0 0리뷰
3,400 원
구매혜택:         적립 마일리지 : +3원 (상품 : 3원)
자체상품코드:  DIY-317
수량:
총 상품금액(VAT 포함):   3,400원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

조건: 새로운 100%

색상: 그림과 같이

메인 칩: NE555

입력 전류: >= 100MA

입력 전압: 5V-15VDC (전원 공급 장치가 5V 인 경우 출력 전류는 15MA 가 될 수 있으며 12V 전원 공급 장치가 출력 전류는 35MA 가 될 수 있음)

출력 진폭: 4.2V V-PP ~ 11.4V V-PP (입력 전압이 다르면 출력 진폭이 달라집니다)

최대 출력 전류: >= 15MA (5V 전원 공급 장치, 50% 보다 큰 V-PP), >= 35MA (12V 전원 공급 장치, V-PP 50% 보다 큼)

출력 주파수 범위는 선택할 수 있습니다. LF 파일: 1Hz ~ 50Hz,IF 파일: 50Hz ~ 1kHz, 고주파 파일: 1KHz ~ 10kHz, HF 파일: 10kHz ~ 200kHz

출력 주파수는 조정 가능합니다.

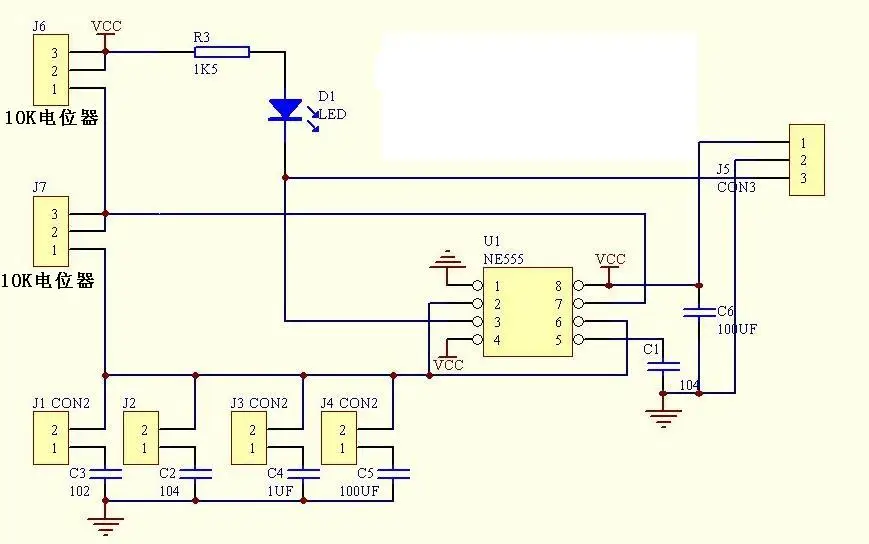

1) 기간 T = 0.7 (RA + 2 RB) C

2) RA, RB는 0-10K 조정 가능

3) C = 0.001UF 일 때 로우 프로파일

4) IF 노점 C = 0.1UF

5) 고주파 파일 C = 1UF 6) HF 스톨 C = 100UF (구매자가 파형의 주파수를 계산할 수 있습니다.)

적합: 실험 개발, 실험 개발 등.
