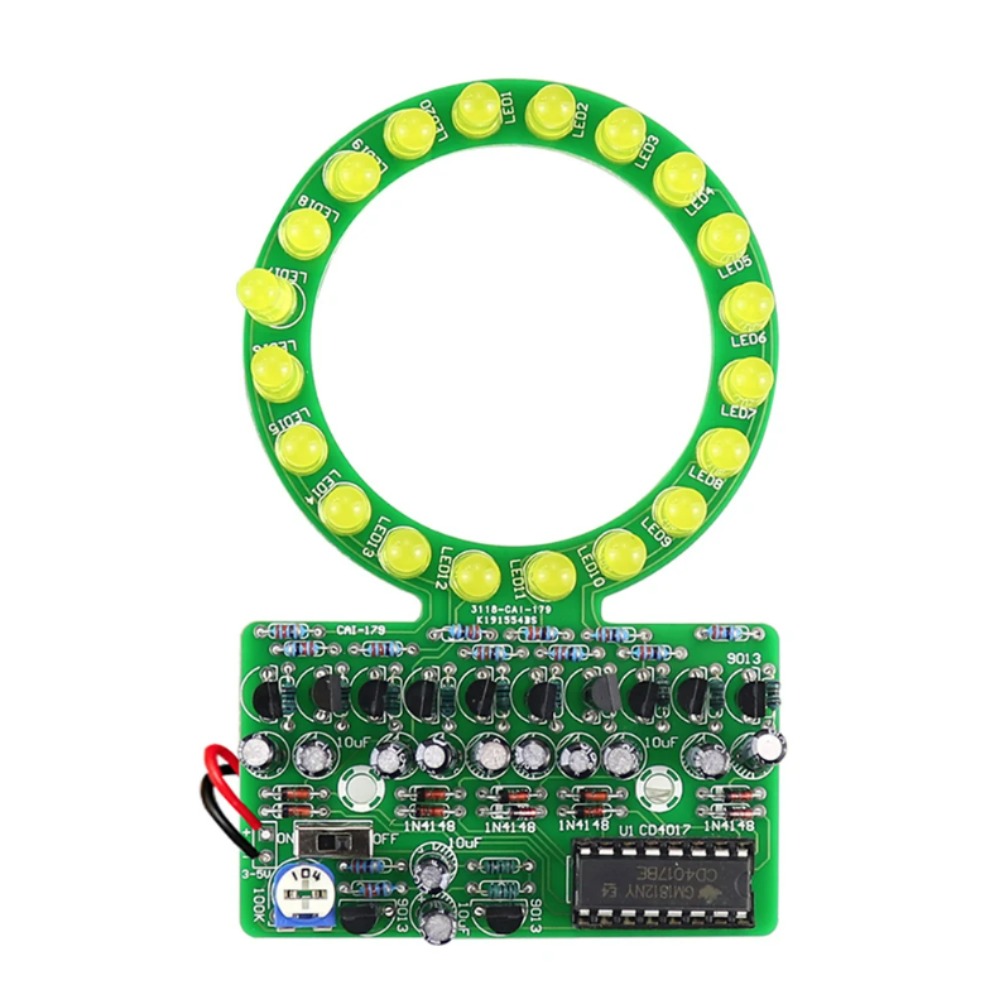

특징:

1. 일반적인 주행 등은 한 번에 하나의 LED 조명 만 켜는 것입니다. 이 회로는 원래의 LED 실행 광 회로에 커패시터를 추가하여 지연시켜 LED를 점차적으로 소화하는 효과를 얻습니다.

2. 유속 조절을위한 파란색과 흰색 조절 전위차계 장착

3. 좋은 효과, 20 밝은 LED 조명

4.LED 조명은 밝은 곳에서 어두운 곳으로 바뀌어 점차적으로 흐르는 효과가 나타납니다.

5. 원형 그라디언트 LED 흐름 조명을위한 전자 생산 키트는 DIY의 재미를 높일 수 있습니다

회로 작동 원리:

일반적인 주행 등은 한 번에 하나의 LED 조명 만 켜는 것이며, 이 회로는 원래의 LED 주행 등 회로에 커패시터를 추가하여 지연시킵니다. 점차적으로 LED를 소화하는 효과를 달성한다. 우리는 방법 중 하나를 사용하여 분석합니다. Q0 이 고전압을 출력할 때 커패시터 C1 은 다이오드 D1 을 통해 충전되고 전압은 VCC에 가깝습니다. 동시에 트랜지스터 Q1 이 켜져 있고 LED1 과 LED2 가 켜져 있습니다. 다음 상태로 들어갈 때, Q1 은 다이오드의 단방향 전도도로 인해 0 및 Q2 출력 1 을 출력합니다. 커패시터 (C1) 의 전기는 R1 및 Q1 의 E 극을 통해서만 접지로 배출된다. C1 커패시터의 양단부의 전압이 감소함에 따라 트랜지스터는 점차적으로 차단 상태에 접근하므로 LED1 및 LED2 가 점차 어두워집니다. 마찬가지로, 다른 LED 조명은 점차 밝은에서 어두운 것으로 바뀌어 점진적으로 흐르는 효과를냅니다. 4017 펄스 입력 신호는 3 극관 Q11 및 Q12 로 구성된 다중 진동 회로에 의해 제공됩니다. RP1 의 저항을 변경하면 발진 주파수가 변경되어 물의 흐름 속도가 조정됩니다.

매개 변수:

색상: 빨강, 파랑 및 녹색으로 제공

전원 공급 장치 전압: DC 3V 전원 공급 장치에 연결 (2 개의 5 번 건전지로 전원 공급)

보드 크기: 104*74mm

램프 링 직경: 60mm

생산 기술:

용접 및 구성 요소 설치가 성공의 열쇠입니다. 고품질 솔더를 사용하십시오. 솔더 조인트는 밝고 솔더 누출이 없어야합니다. 구성 요소를 잘못 설치하면 안되며 생산 중에 특정 순서를 따라야합니다. 구성 요소의 한 부분을 설치 한 후 다른 부분을 설치하십시오. 저항기와 같은 낮은 구성 요소 설치를 시작한 다음 높은 구성 요소를 설치하십시오. 집적 회로는 먼저 소켓과 함께 설치되고 칩이 모두 설치된 후에 설치됩니다. 칩의 갭 위치는 회로 기판의 갭과 마크를 향하고 있습니다.

설치 후 구성 요소가 잘못 설치되고 잘 용접되었는지 다시 확인한 다음 전원 공급 장치를 연결하십시오. 양의 연결과 음의 연결은 되돌릴 수 없습니다. 스위치를 켜고 LED의 깜박임 효과를 관찰 한 다음 전위차계를 조정하여 LED의 유속을 관찰하십시오.

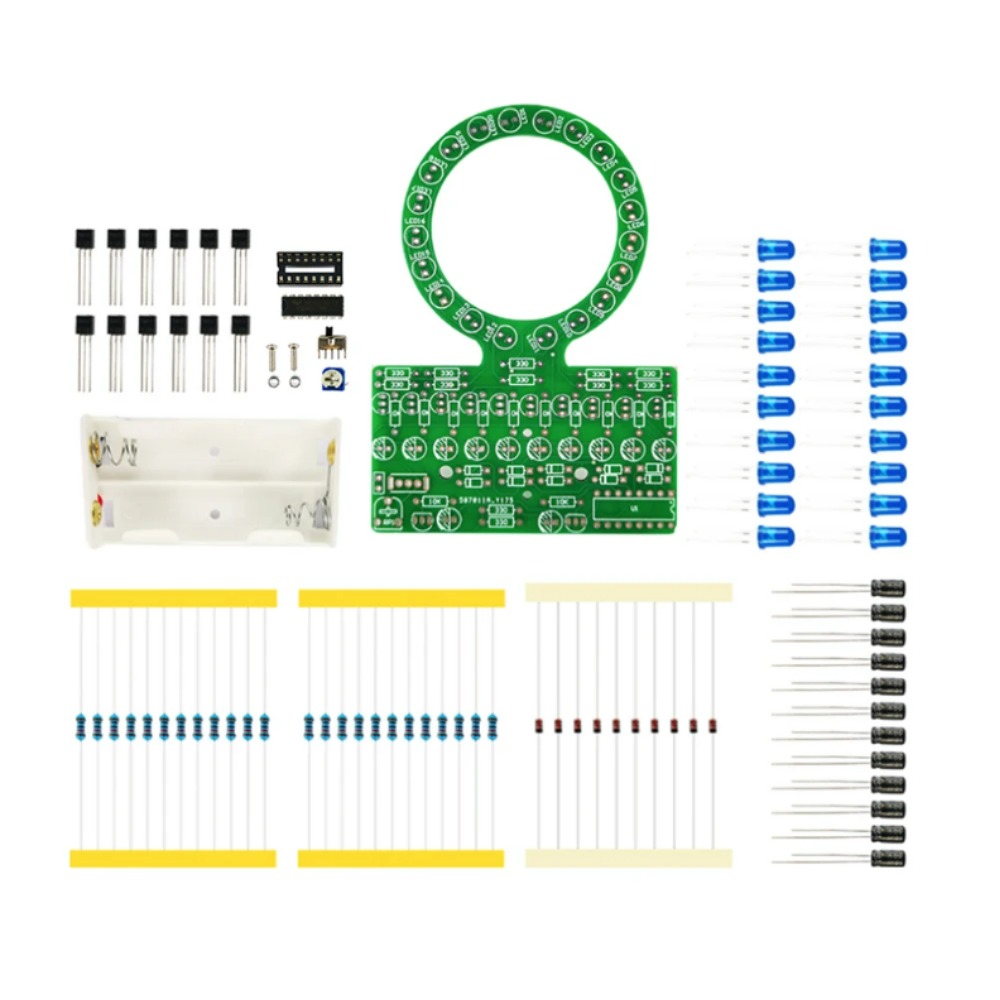

패키지 포함 사항

1/6W 저항 10K Ω (양극 또는 음극 없음) * 12

1/6W 저항 330 Ω (양극 또는 음극 없음) * 12

1N4148 다이오드 (링 위치가 음수인 경우) * 10

S9013 3 극관 TO-92*12

전해 커패시터 4*7 10uF (긴 발 앞) * 12

블루 화이트 수평 전위차계 100K Ω (104) * 1

플립 스위치 SS12d00 두 번째 기어 3 핀 * 1

5mm 발광 다이오드 (긴 발) * 20

CD4017 DIP16 * 1 태그 번호: U1

16 핀 소켓 * 1 태그 번호: U1

AA 배터리 팩 2 개 3V (색상 랜덤) * 1

M3 * 10 나사 * 2

M3 너트 * 2

회로 기판 * 1
