특징:

1. LM317 3 단자 조정 가능한 전압 조정기 집적 회로는 조정 가능한 전압 조정기 전원 공급 장치 회로를 간단하고 신뢰할 수있는 성능으로 만듭니다.

2. LM317 팽창 회로 모듈은 고전력 PNP 유형 (TIP36) 의 외부 연결을 통해 3A 의 출력 전류 (전력 트랜지스터의 방열판 증가 필요) 를 달성 할 수 있습니다 트랜지스터이며 단락 회로 보호 기능을 가지고 있습니다.

3. 압력 차가 작고 전류가 2A 보다 작 으면 보드에 내장 된 방열판이 방열 요구 사항을 충족시킬 수 있습니다. 전류가 2A 보다 크고 입력과 출력이 큰 경우 고출력 PNP 트랜지스터 TIP36 을 더 큰 방열판으로 교체하십시오.

4. 모듈의 작동 원리는 직렬 전압 안정화 회로와 동일하며 내부 스위치 튜브의 전도도를 조정하여 출력 전압을 조정합니다.

5. 단락 회로 보호 기능을 사용하면 출력 단락 회로가 장치를 태우지 않으며 입력에는 극성없이 입력 할 수있는 정류기 회로가 장착되어 있습니다.

매개 변수:

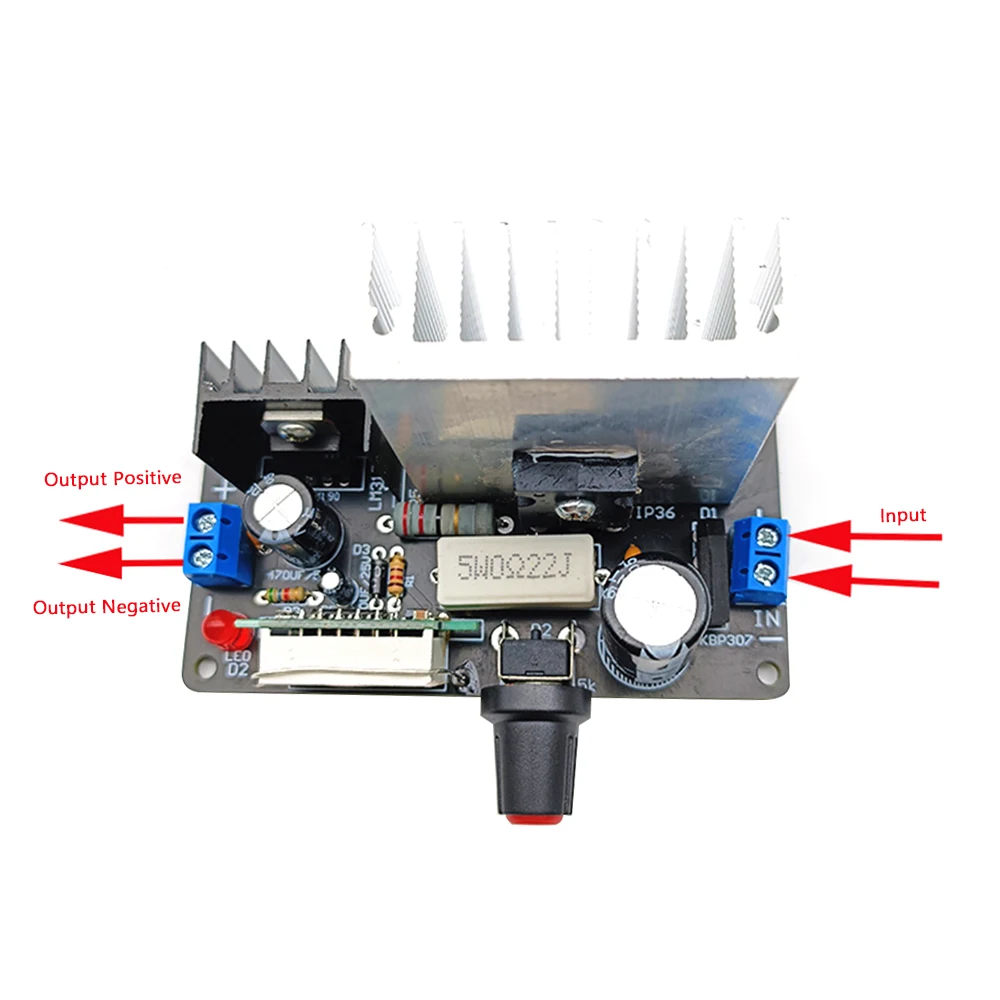

DC 입력: DC5-30V

AC 입력: AC 3.5-21V

출력 DC: DC 1.25-27V

입력과 출력의 최소 압력 차이: 3V (스텝 다운 전압 조절, 출력은 항상 입력보다 작음)

최대 전류: 3A

회로 기판 크기: 길이 88mm × 너비 47mm

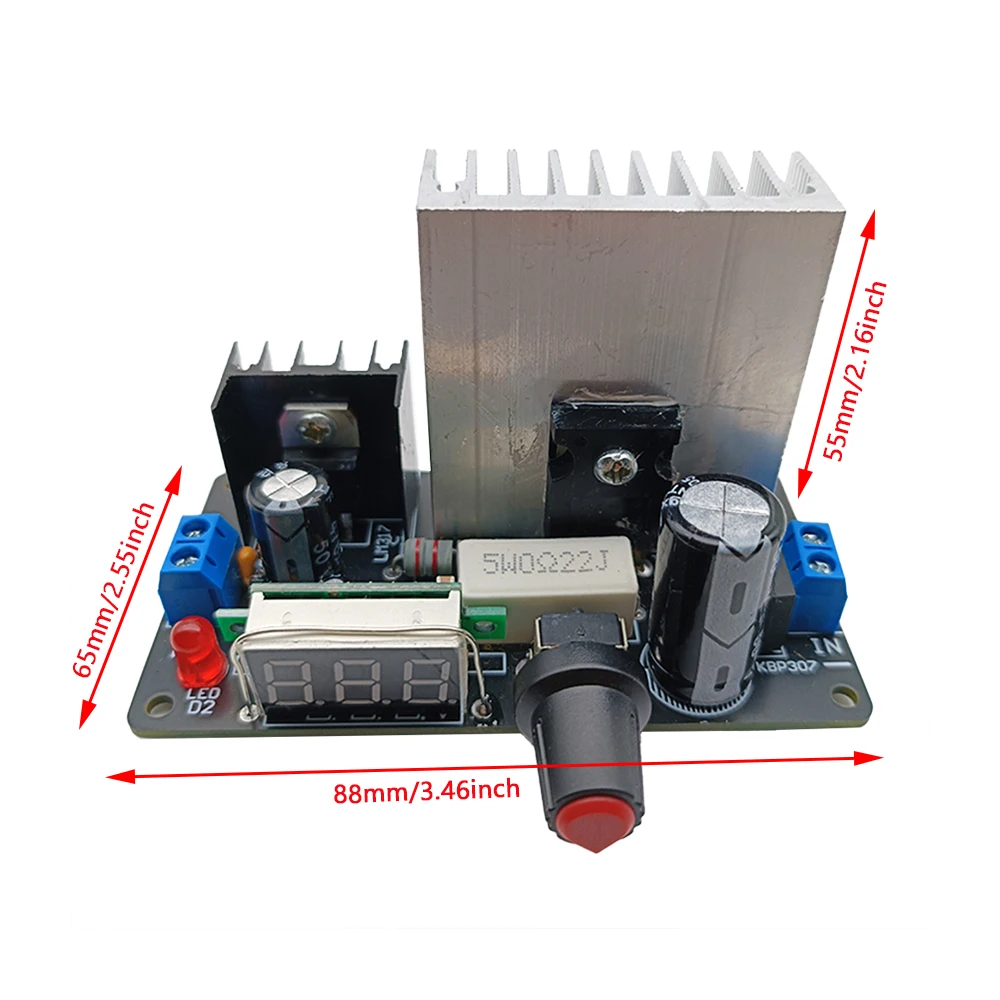

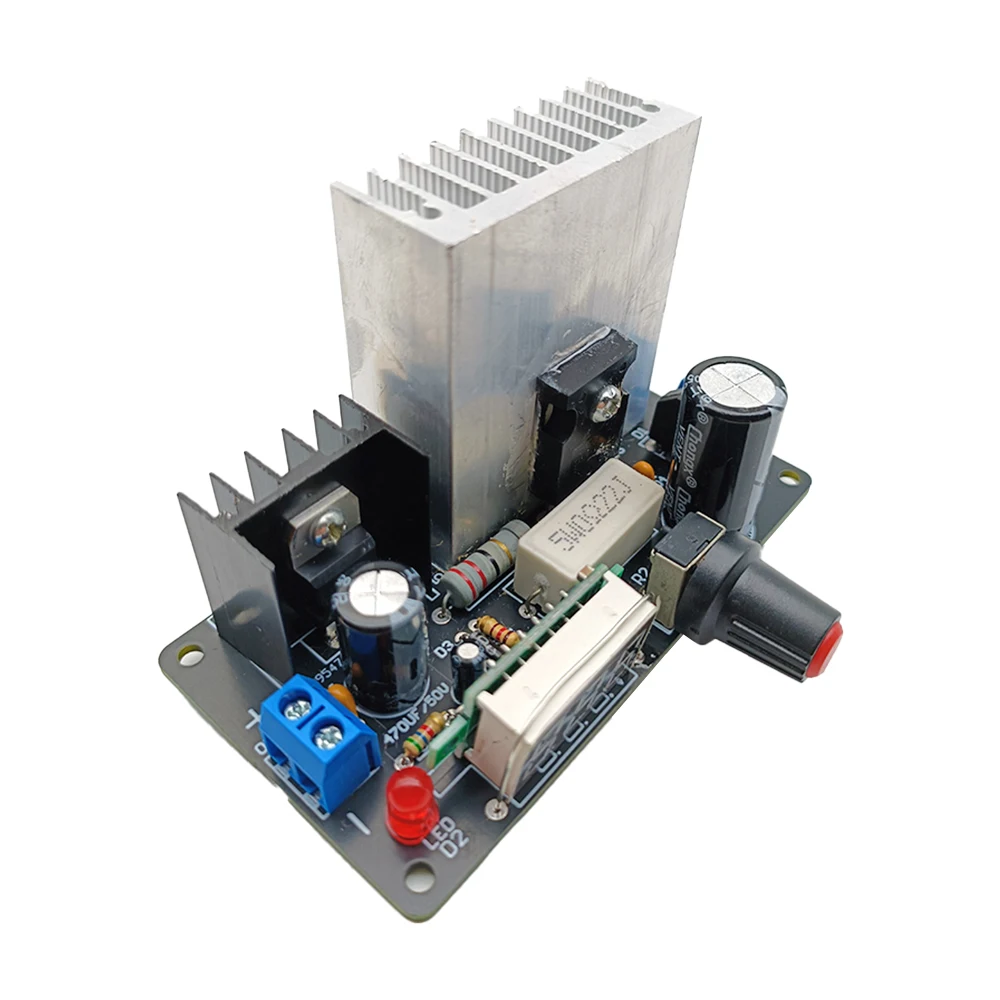

제품 사이즈: 길이 88mm * 폭 65mm * 높이 55mm

회로 작동 원리:

TIP36 트랜지스터 및 저항 R4 는 팽창 회로를 형성한다. 저항 R5 는 누출 저항이며 LM317 의 내부 회로를 활성화하는 데 사용됩니다

작동 전류는 TIP36 트랜지스터의 기본 전류를 초과하지 않습니다. 저항 R4 는 단락 보호 저항입니다. 단락 중에 전류가 한계 값을 초과하면 저항 R4 의 전압 강하가 증가하여 TIP36 의 방출 접합 전압이 감소하여 TIP36 이 전도되지 않습니다. 현재의 구리 튜브 R5 는 LM317 의 입력 단자로 흐른다. 전류가 LM317 의 최대 출력 전류를 초과하면 LM317 의 내부 과전류 보호 및 과열 보호 회로가 작동하여 LM317 의 출력 전류를 자동으로 감소시켜 단락 보호를 달성합니다.

패키지 포함 사항

패키지 1:

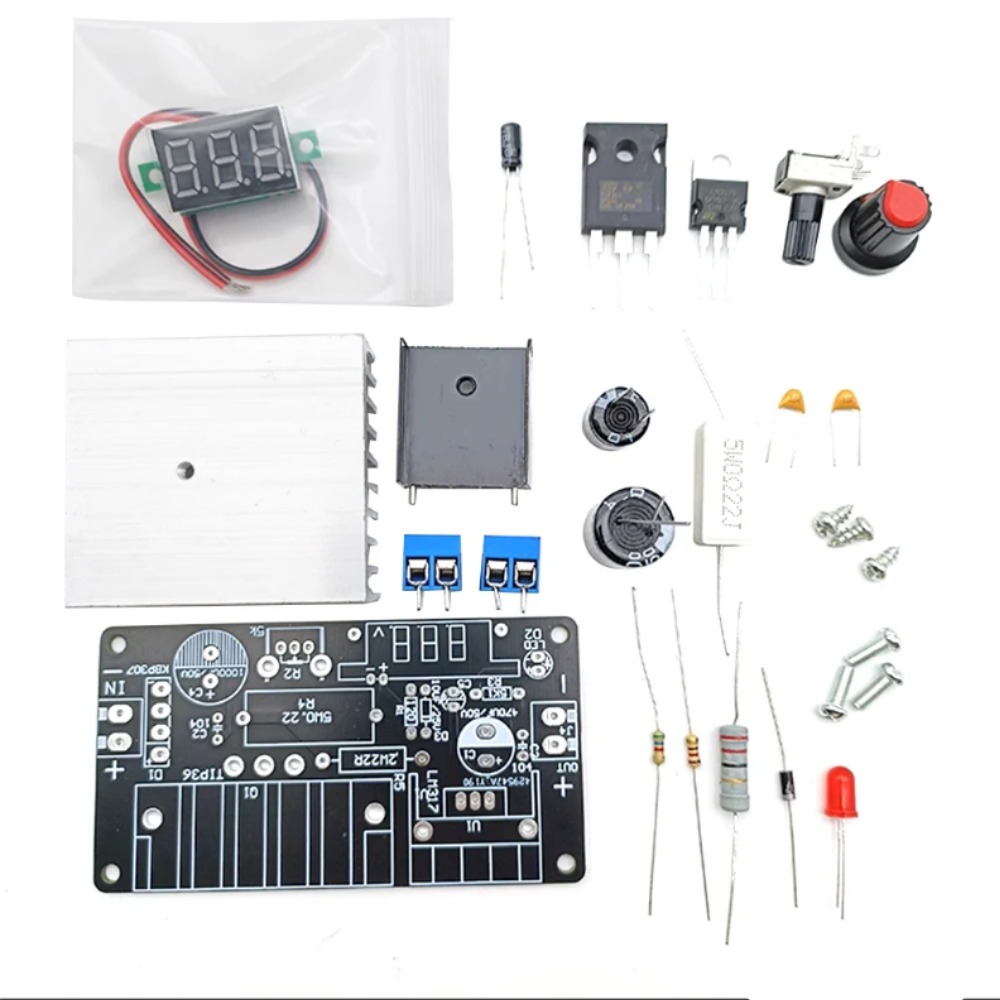

LM317 전원 공급 장치 전압 조절 모듈 DIY 느슨한 부품 키트 (용접되지 않음, 자체 용접 필요)

키트 목록 (배송 목록):

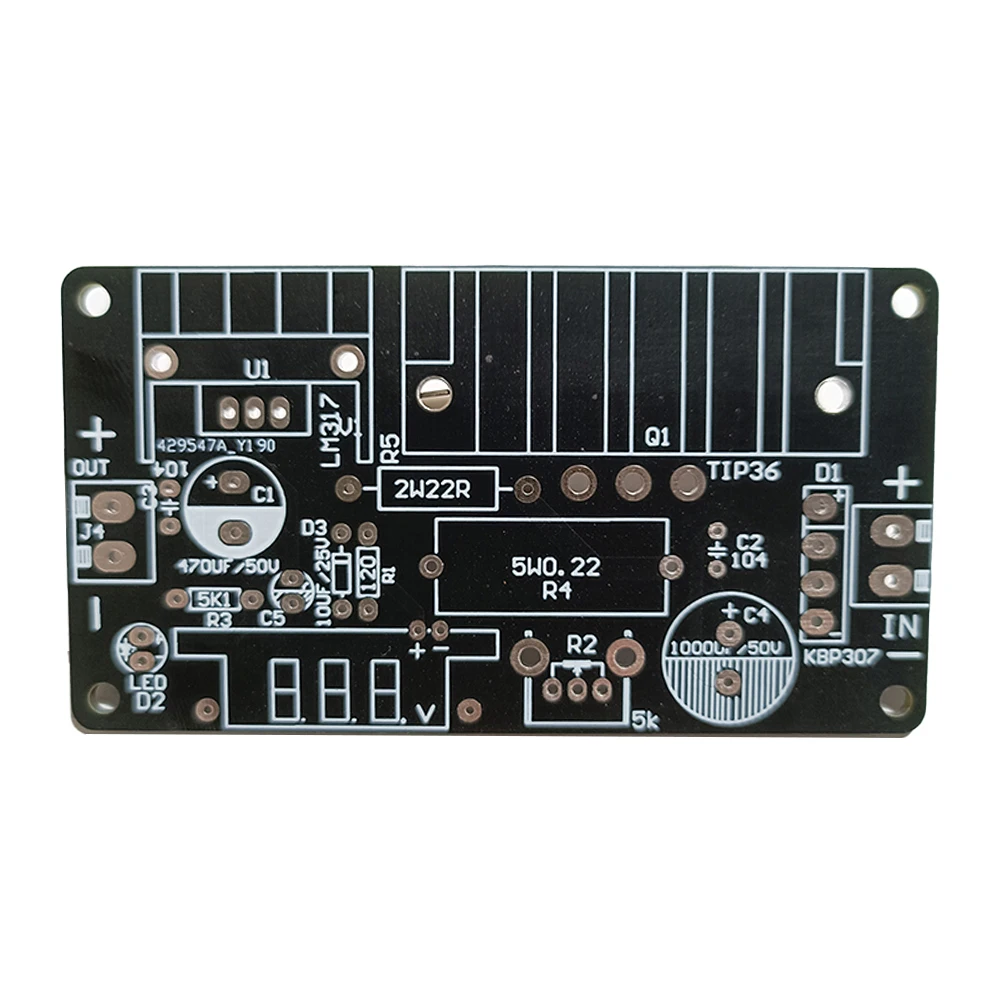

PCB 보드 * 1

5.1K 저항 * 1

120 옴 저항 * 1

1N4007 다이오드 * 1

2W 22 옴 저항 * 1

5W0.22 옴 저항 * 1

5MM LED가 빨간색으로 바뀝니다 * 1

104 싱글 스톤 커패시터 * 2

25V10UF 커패시터 * 1

50V470UF 커패시터 * 1

50V1000UF 커패시터 * 1

고정 발 전위차계 * 1 이있는 5K

전위차계 캡 * 1

KF301-2P 배선베이스 * 2

M3 * 8 나사 * 3

LM317 * 1

23*16*25 방열판 * 1

TIP36 * 1

50*45*18 방열판 * 1

M3 * 6 셀프 태핑 나사 * 3

패키지 2:

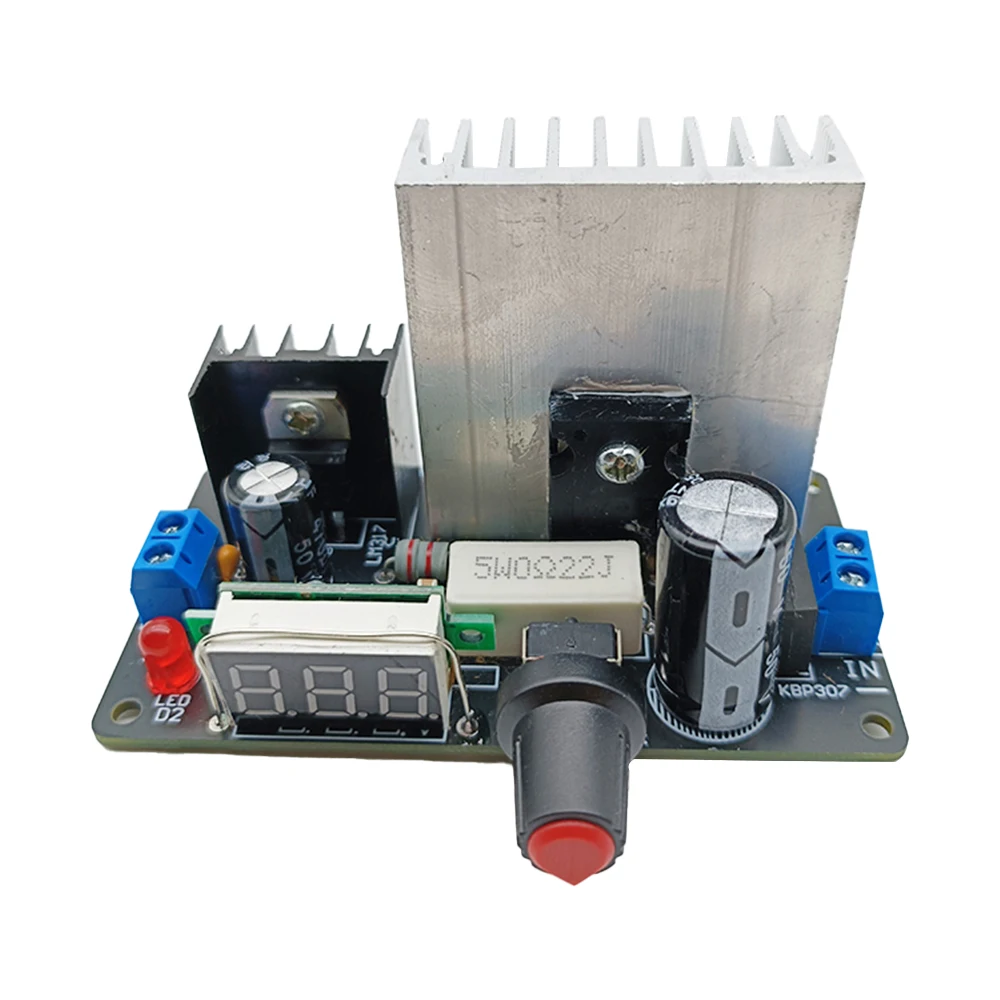

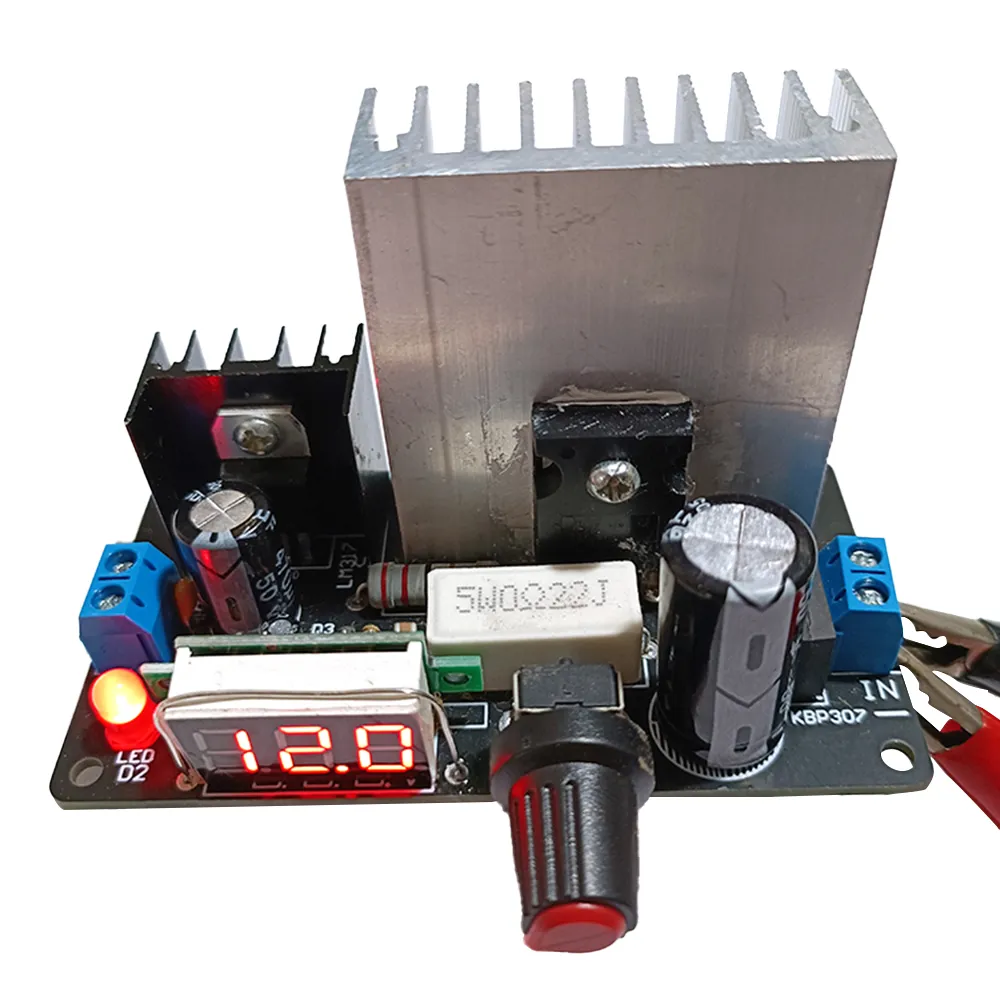

1XLM317 파워 레귤레이터 모듈의 완제품 (수령시 용접 및 사용 준비)
