매개 변수:

1. CD4518, CD4511, CD4081, CD4013 및 CD4060 과 같은 칩을 사용하는 24 시간 디지털 회로 클럭 키트입니다.

2. 제품은 품질이 보장 된 고품질 재료로 만들어졌습니다.

3. 교육, 훈련 및 용접에 사용할 수 있으며 DIY 애호가에게 매우 적합합니다.

4. 안정적인 제품 성능과 긴 서비스 수명

5. 빨간색 디스플레이 디지털 튜브를 사용하면 숫자가 한눈에 선명하고 선명합니다.

소개:

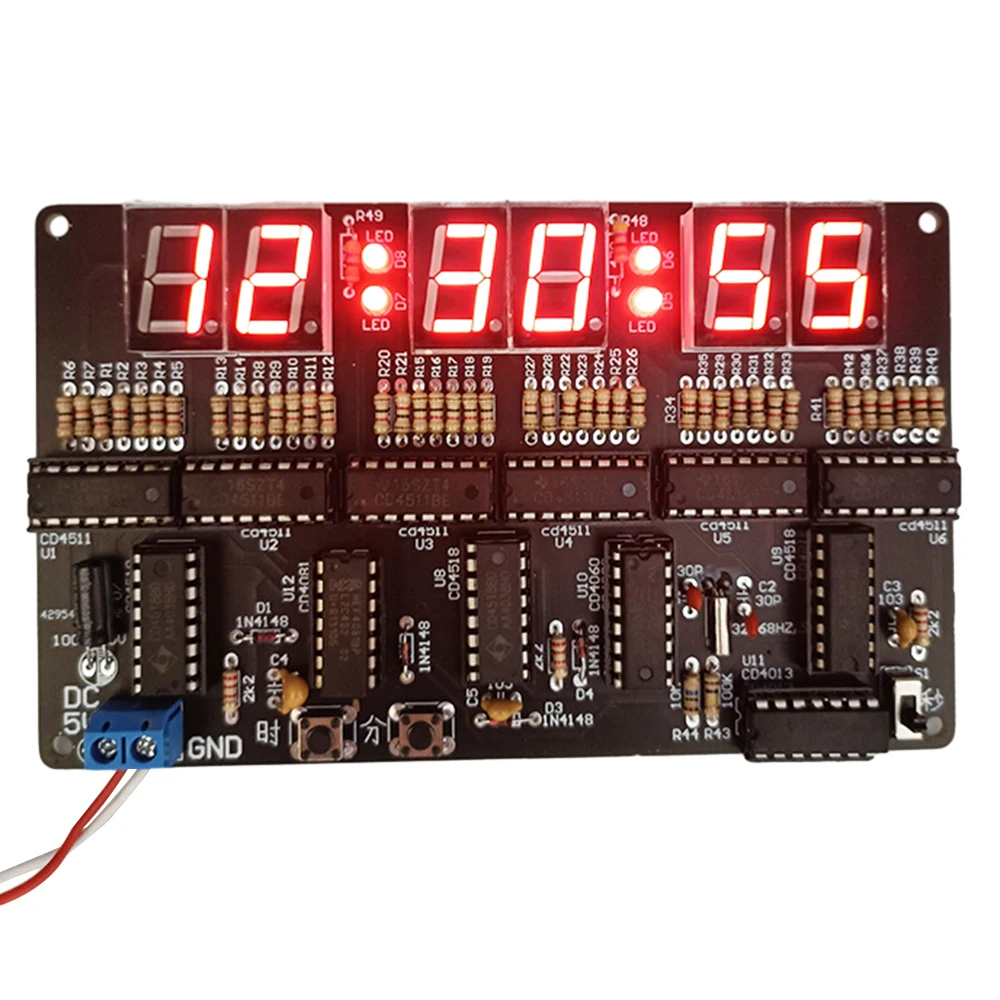

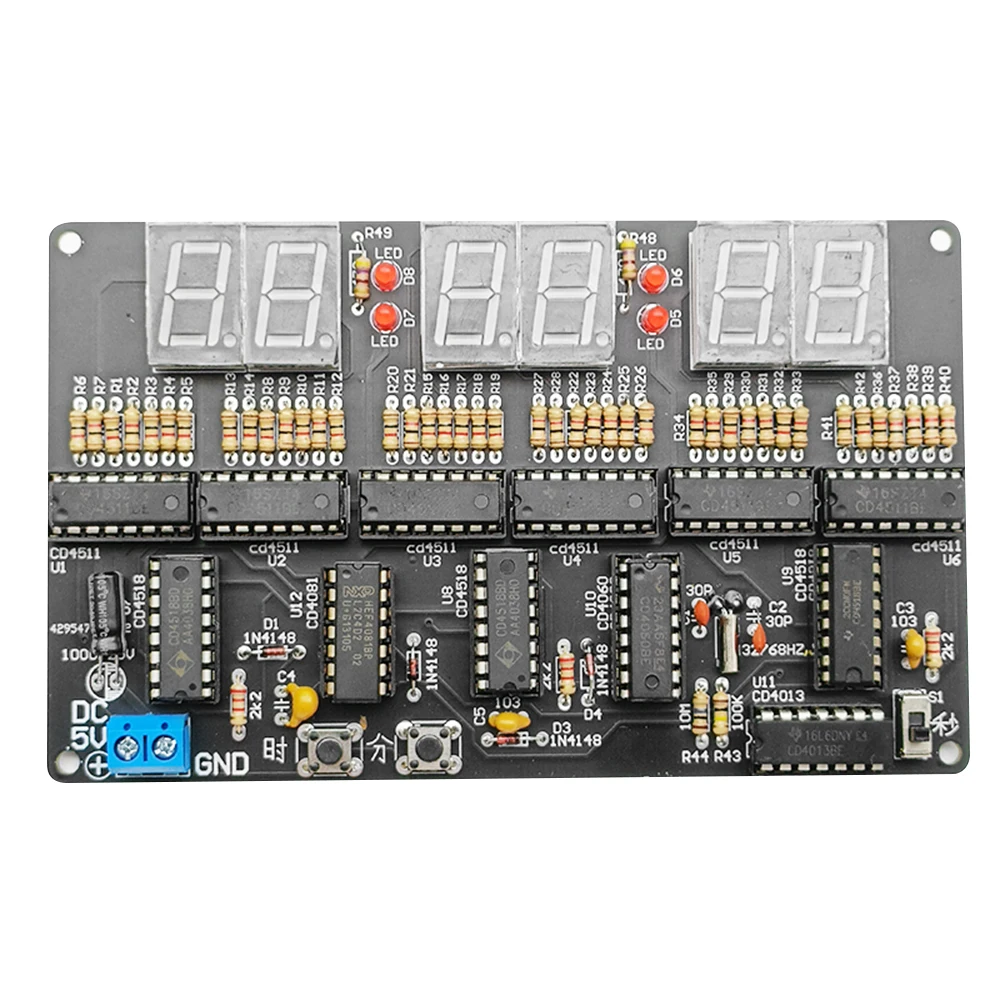

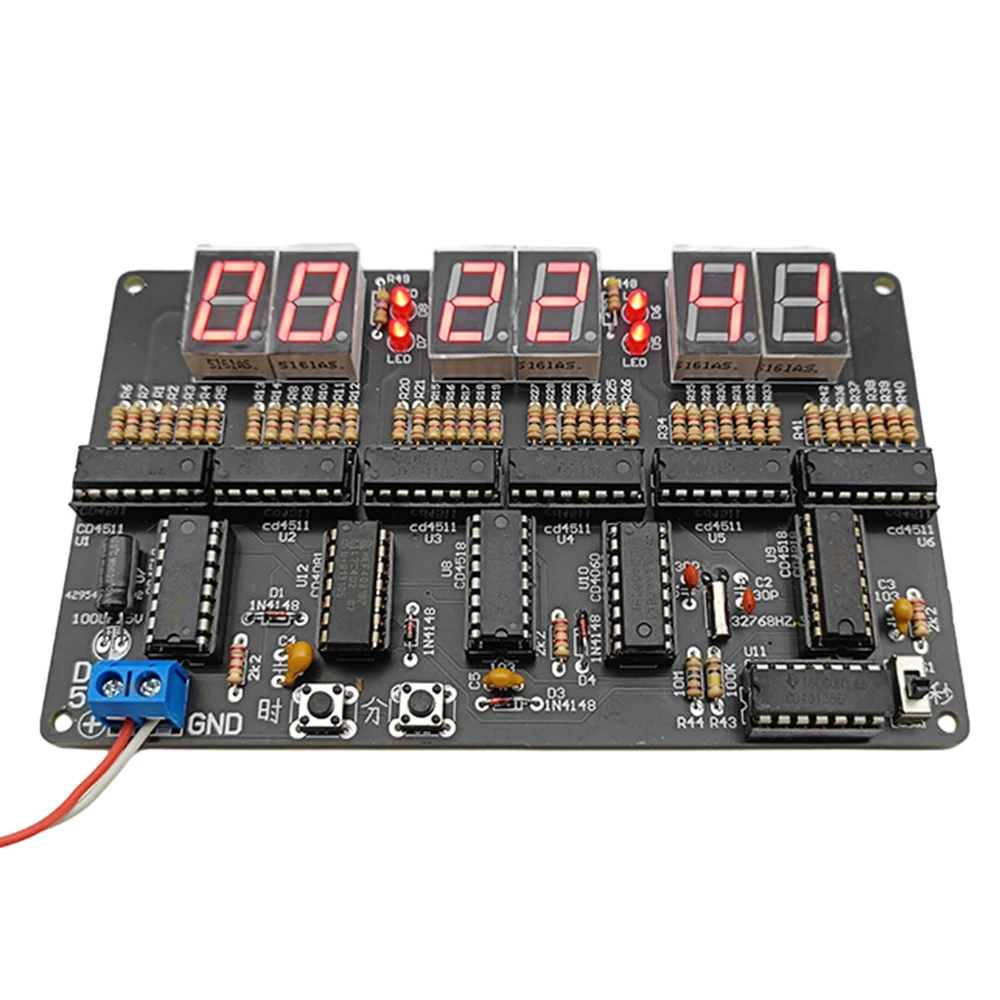

이 제품은 CD4518, CD4511, CD4081, CD4013, CD4060 등과 같은 칩을 사용하는 24 시간 디지털 회로 시계입니다. 회로에는 마이크로 컨트롤러가 포함되어 있지 않으므로 프로그램이 없으며 알람 기능없이 시간, 분 및 초를 보정 할 수 있습니다.

이 키트는 주로 두 번째 신호 생성기, 카운터, 디코딩 디스플레이 및 타이밍 회로로 구성됩니다. 두 번째 펄스는 고주파 신호 발생기로 정확하게 나뉘어 1HZ 정방파 신호를 얻습니다. 이 신호는 타이밍이 더 정확합니다.

두 번째 신호 발생기는 CD4060 및 CD4013 으로 구성되어 1HZ 의 주파수를 갖는 정방파 신호를 생성합니다. CD4060 은 14 단 이진 주파수 분배기/발진기입니다. 외부 저항 R44, R43, C1, C2 및 Y1 과 32768HZ 발진기를 형성합니다. 14 레벨의 2 진 주파수 분할 후, 핀 3 에서 주파수가 2HZ 인 정방파 신호가 얻어진다. CD4013 에는 두 개의 독립적 인 D 플립 플롭이 포함되어 있으며 그 중 하나는 배선을 통해 바이너리 카운터로 구성됩니다. 두 번째 신호는 입력 2HZ 정방파 신호를 이진수로 계산하여 얻을 수 있습니다. CD4518 은 십진수 추가 카운터입니다. 3 개의 CD4518 시계를 사용하여 시간, 분 및 초의 시간을 정하십시오. 시간은 24 기본으로, 분과 초는 60 기본으로 구성됩니다. CD4518 의 카운팅 결과는 BCD 디코더 CD4511 에 Q0-Q3 핀으로부터 BCD 코드 형태로 출력된다. CD4511 은 BCD 코드를 해당 디지털 튜브를 비추는 디스플레이 세그먼트 코드로 변환하여 디지털 튜브에 인식 가능한 아라비아 숫자를 형성하고 현재 타이밍 결과를 시각적으로 표시합니다.

분 및 초 비트는 60 개의 기본 카운트이며, 두 번째 신호는 스위치 S1 을 통해 CD4518 의 EN 엔드에 도입됩니다. 매초마다 신호의 떨어지는 가장자리에 1 을 추가하십시오. 두 번째 신호가 CD4518 의 CLK 끝에 연결된 경우, 각 두 번째 신호의 상승 가장자리에 1 이 추가됩니다. 카운터가 9 로 계산되면 Q0-Q3 1001 을 출력하며 이는 Q3 이 1 임을 의미합니다. 10 진수 카운터이므로 다음 두 번째 신호가 도착하면 카운터가 9 에서 0 으로 바뀌고 Q0-Q3 Q3 에서 떨어지는 에지 신호를 형성하는 0000 을 출력합니다. 이 신호는 두 번째 카운터의 10 비트 카운터에 도입됩니다. 매 10 개의 풀 카운트 후에, 10 비트 카운터는 1 을 더한다 10 자리 카운트 값이 6 에 도달하면, Q0-Q3 출력 0110, 즉 Q1 과 Q2 가 둘 다 1 이라는 것을 의미한다. Q1 및 Q2 는 AND 게이트를 통해 1 을 출력하고 카운터의 재설정 끝에 연결합니다. 카운터가 6 에서 0 으로 진행되어 60 소수 계산주기를 완료합니다. 리셋 신호는 분 카운터의 계산 신호로도 사용되며 60 초마다 분 카운터에 1 을 추가합니다. 분 카운터도 60 베이스에 있습니다. 분 카운터가 60 에 도달하면 분 카운터의 10 비트도 하나의 AND 게이트에서 리셋 신호를 수신하여 시간 카운터 값이 1 증가합니다. 카운터가 24 에 도달하면 10 비트의 Q0-Q3 0010 되고 1 비트의 Q0-Q3 0100 됩니다. Q1 의 10 비트와 Q2 의 1 비트를 합산하는 알고리즘을 수행하여 두 카운터의 재설정 터미널에 연결됩니다. 24 에 도달한 후 시간 비트 카운트를 0 으로 설정하여 24 기본 카운트를 달성합니다.

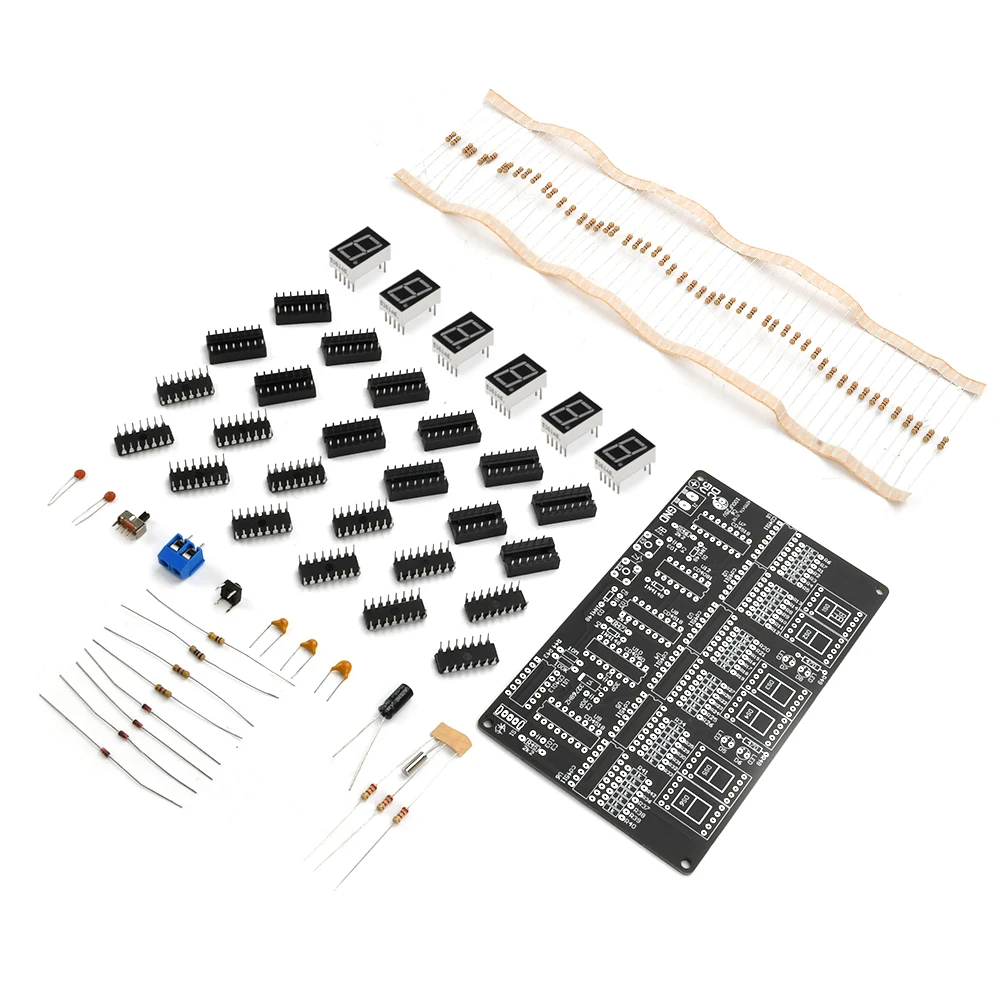

DIY 벌크 패키지:

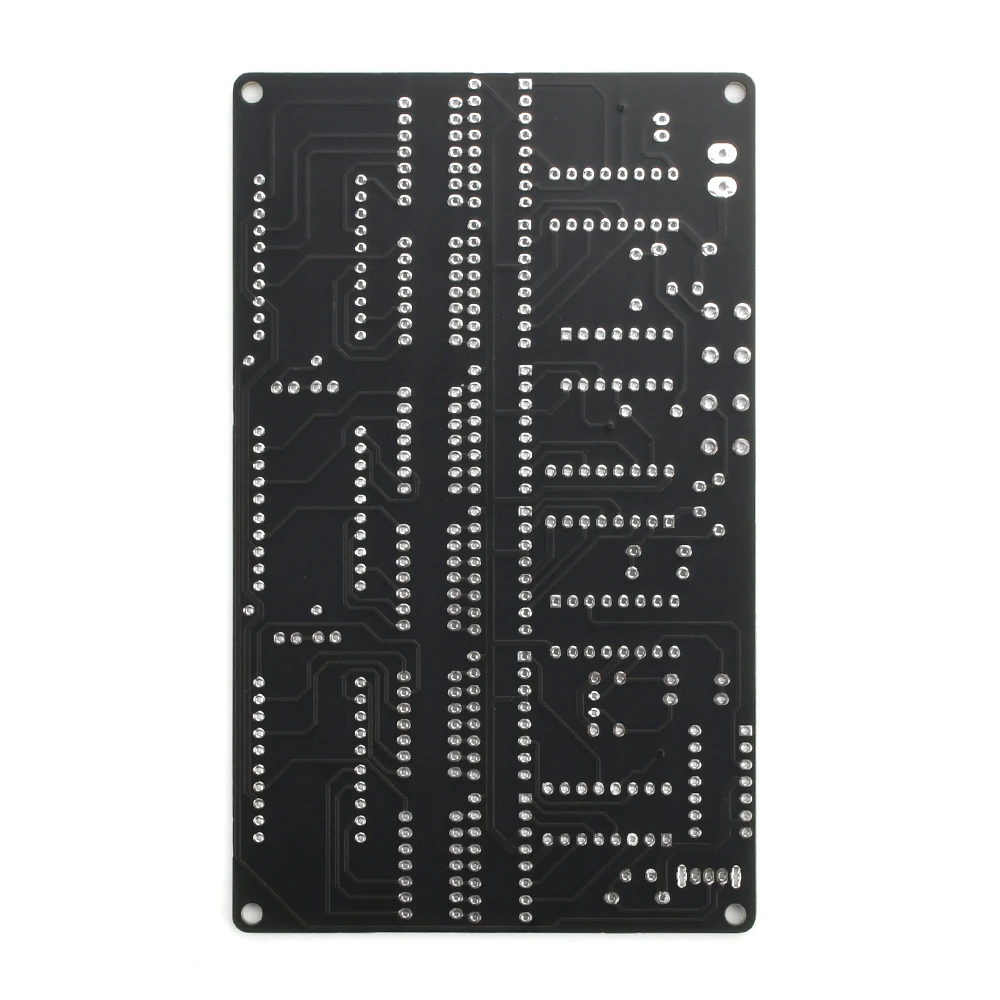

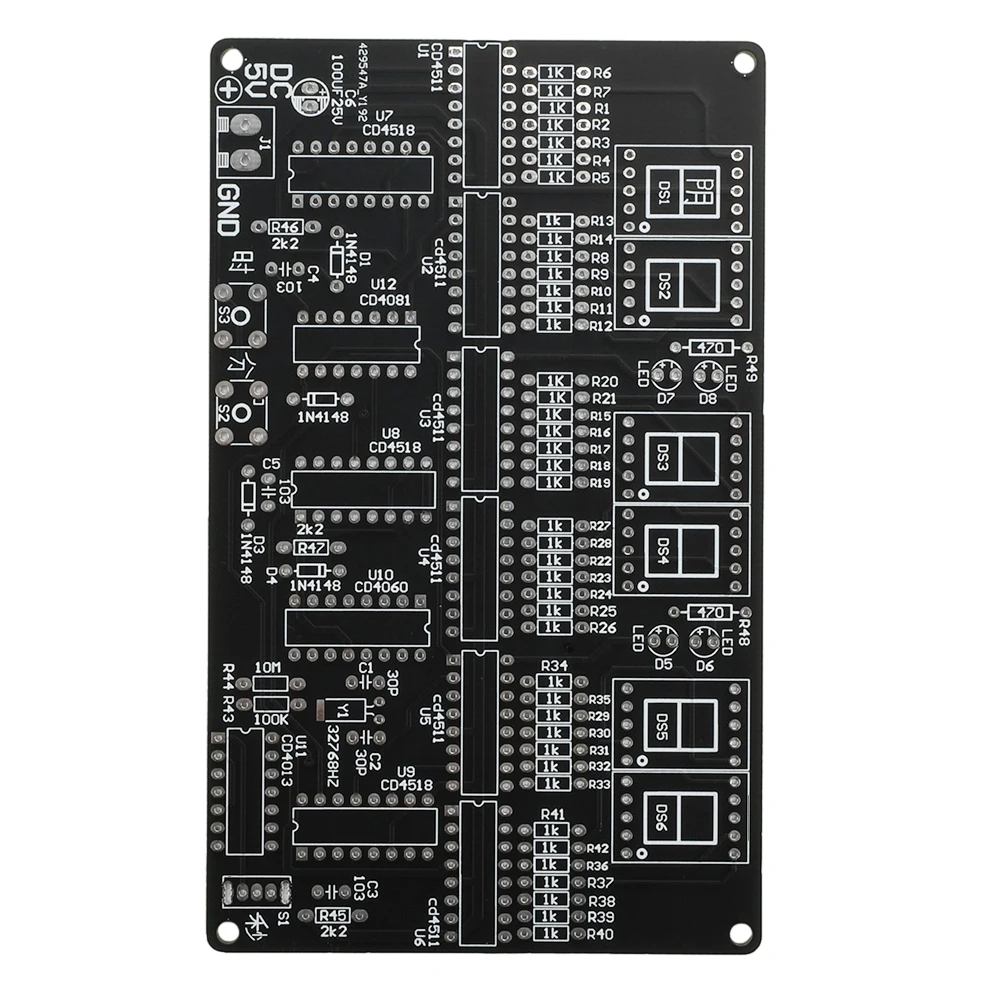

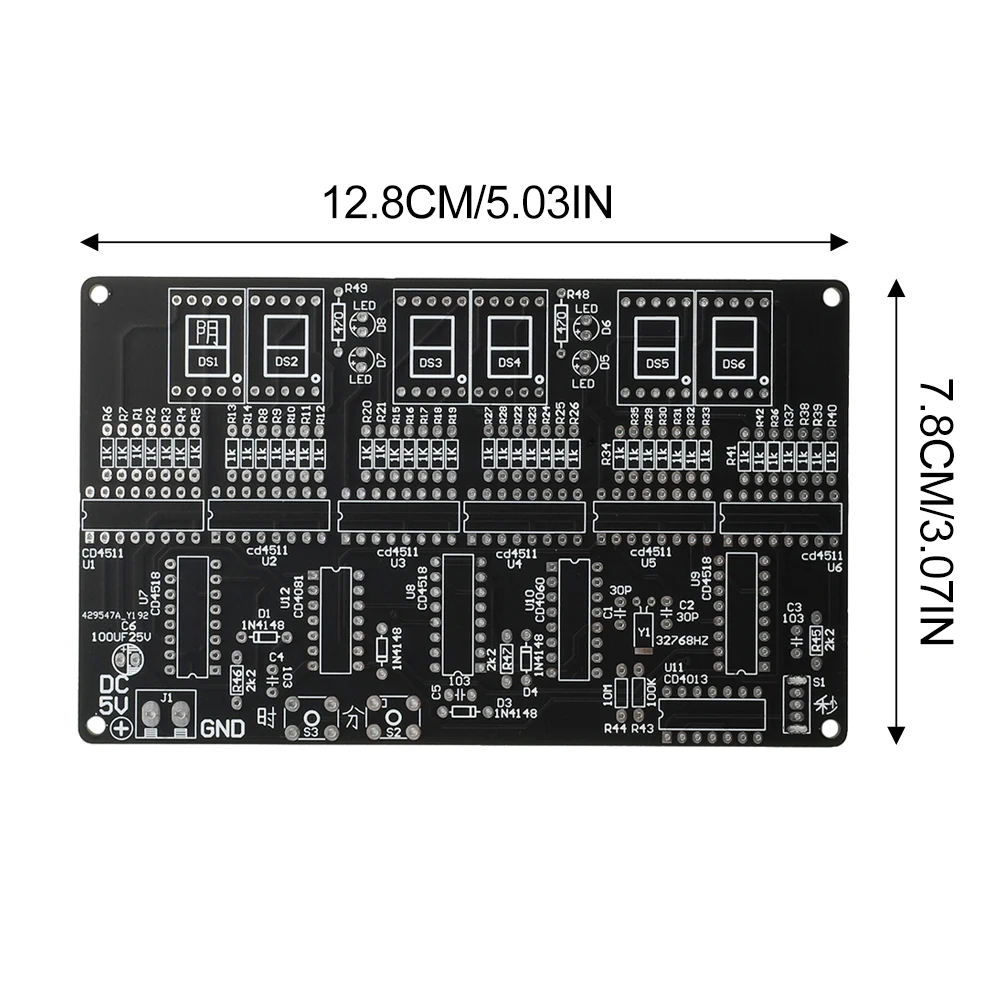

PCB 보드 X1

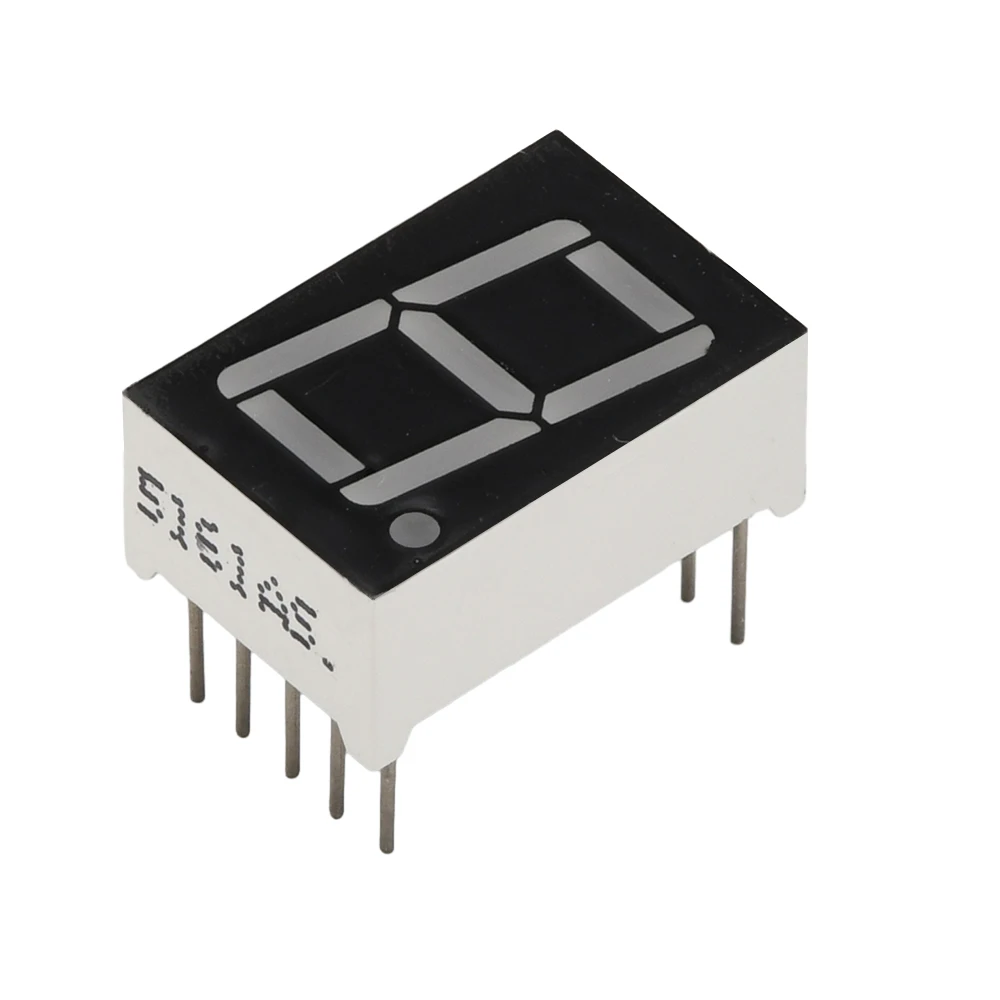

0.56 디지털 튜브 1 비트 공통 음극 X6

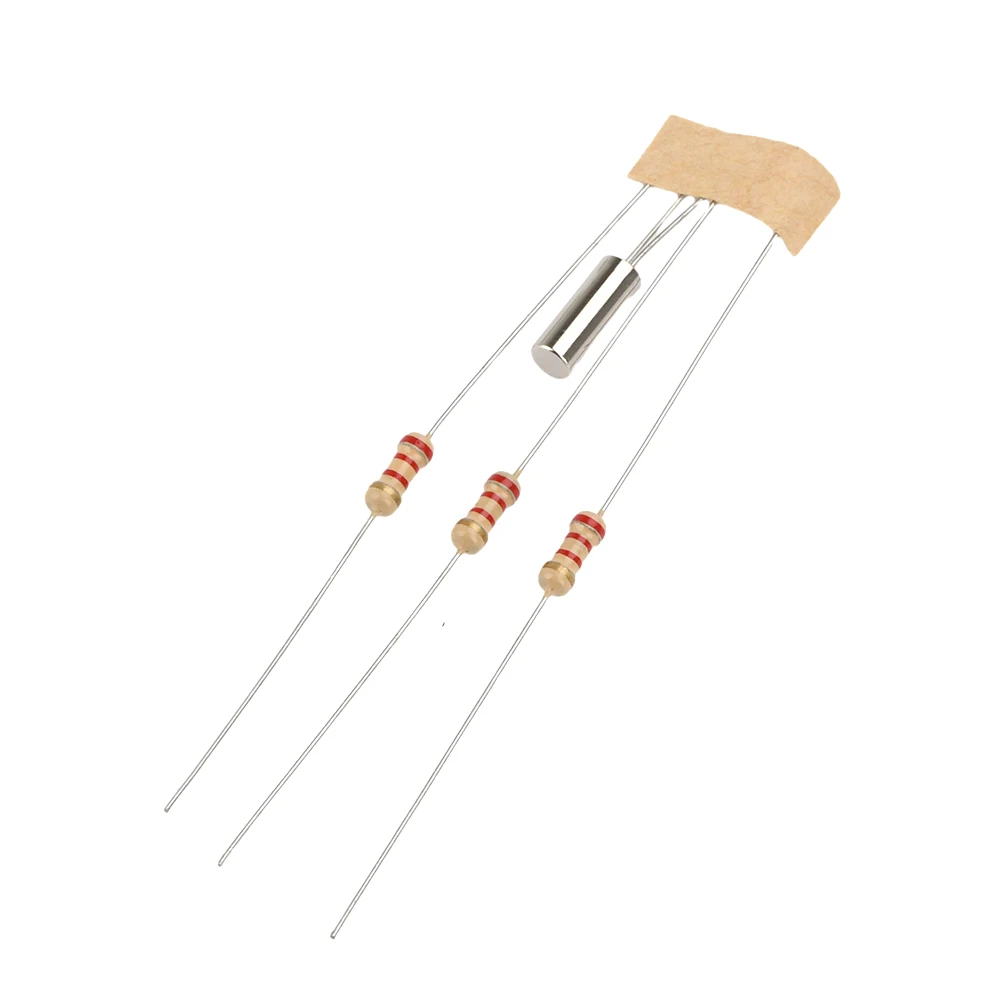

470 옴 저항 X2

1K 저항 X50

2.2K 저항 X3

100K 저항 X1

10M 저항 X1

1N4148 다이오드 X4

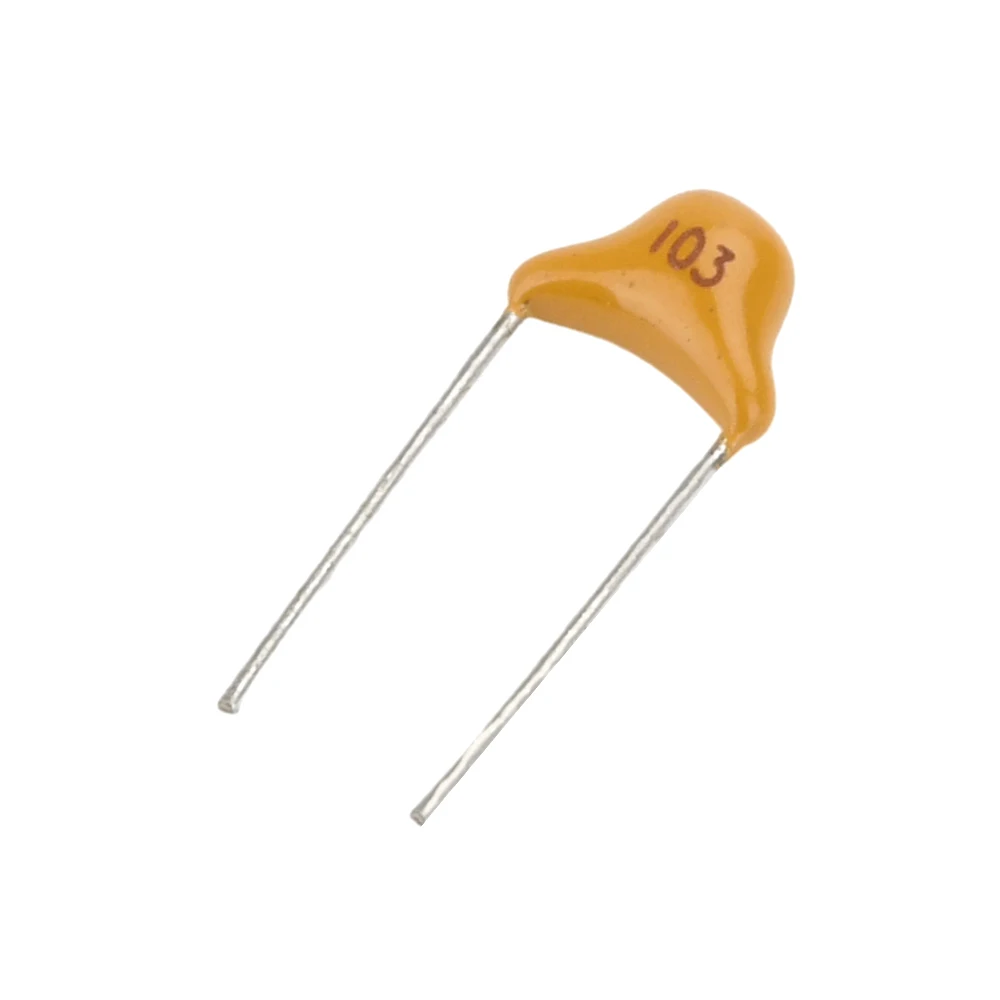

103 단일 돌 커패시터 X3

32.768KHZ 크리스탈 발진기 X1

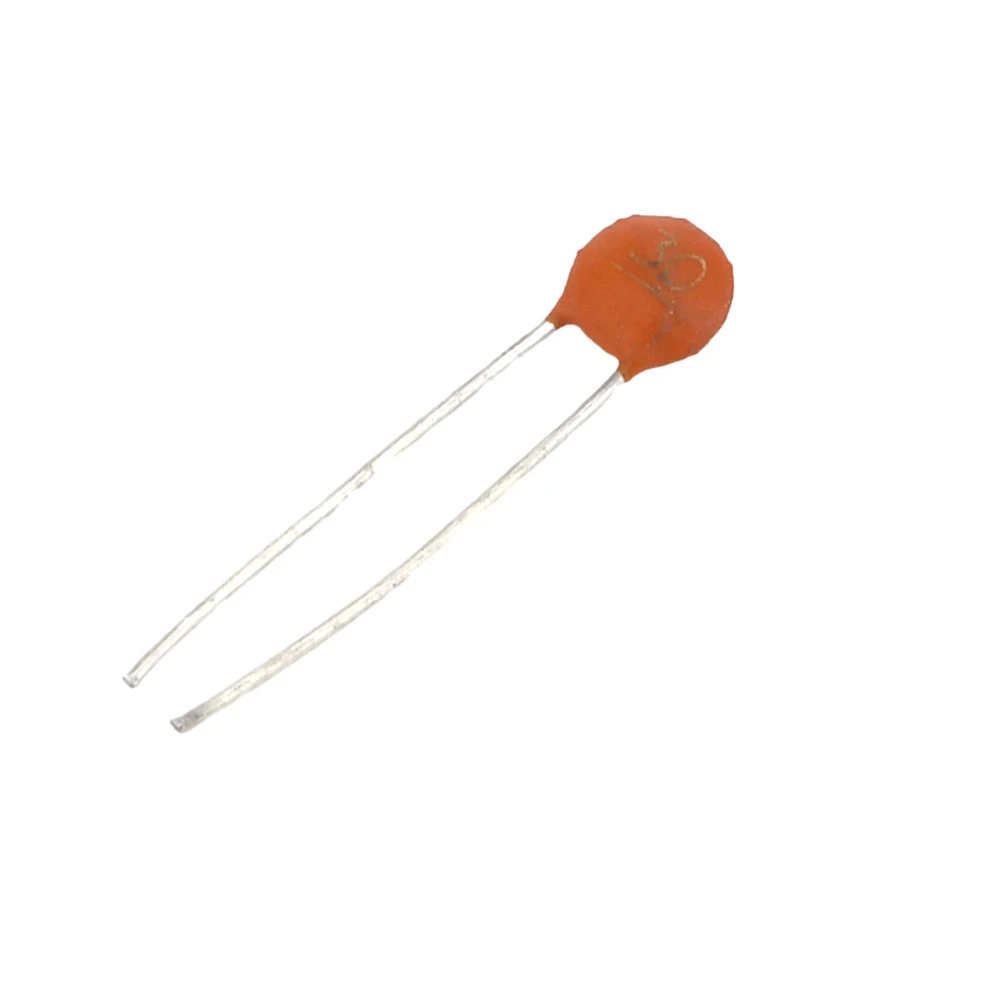

30P 도자기 칩 커패시터 X2

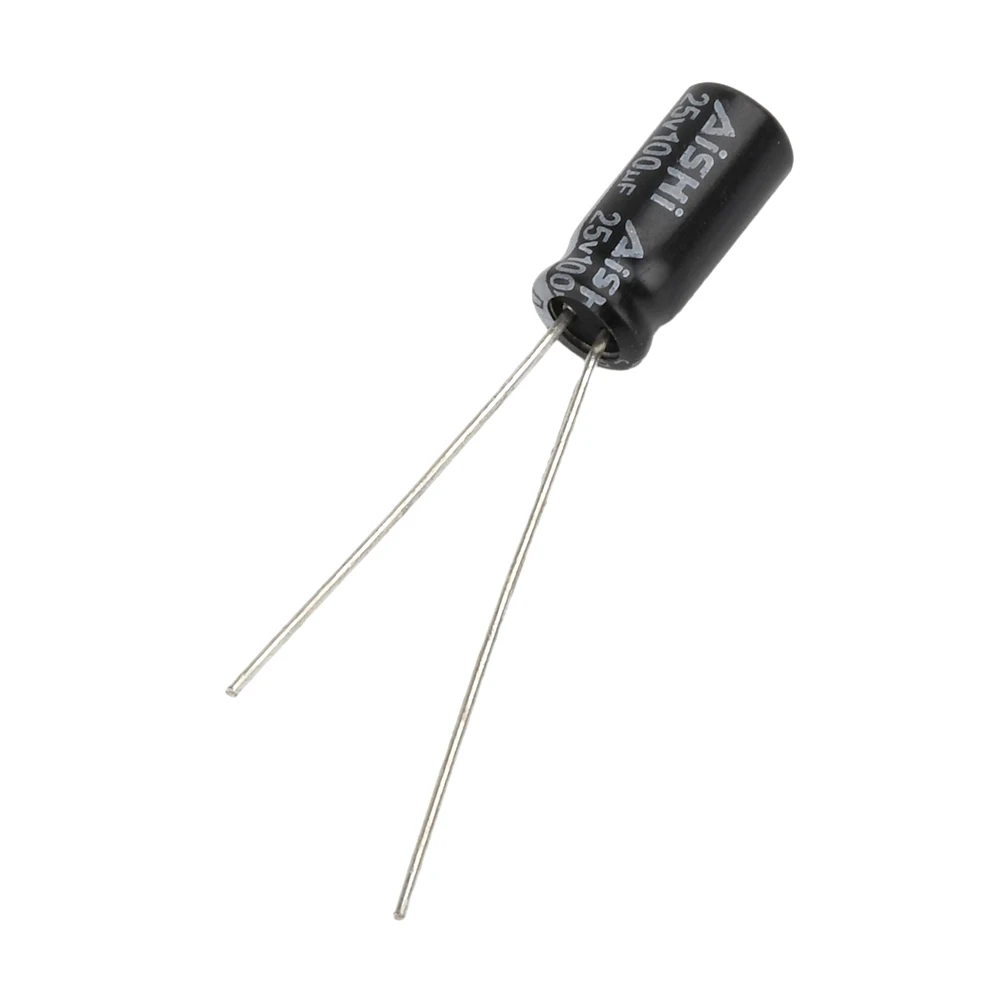

25V 100UF 커패시터 X1

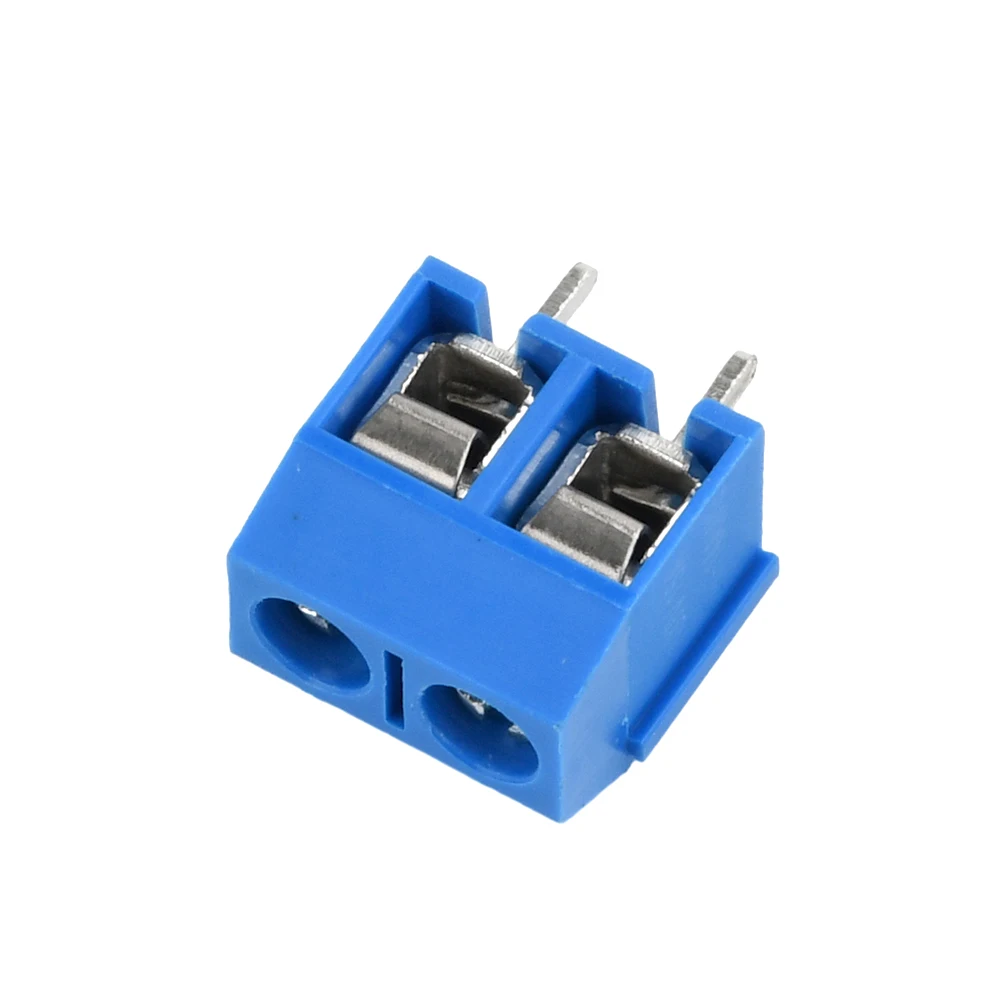

KF301-2PX1

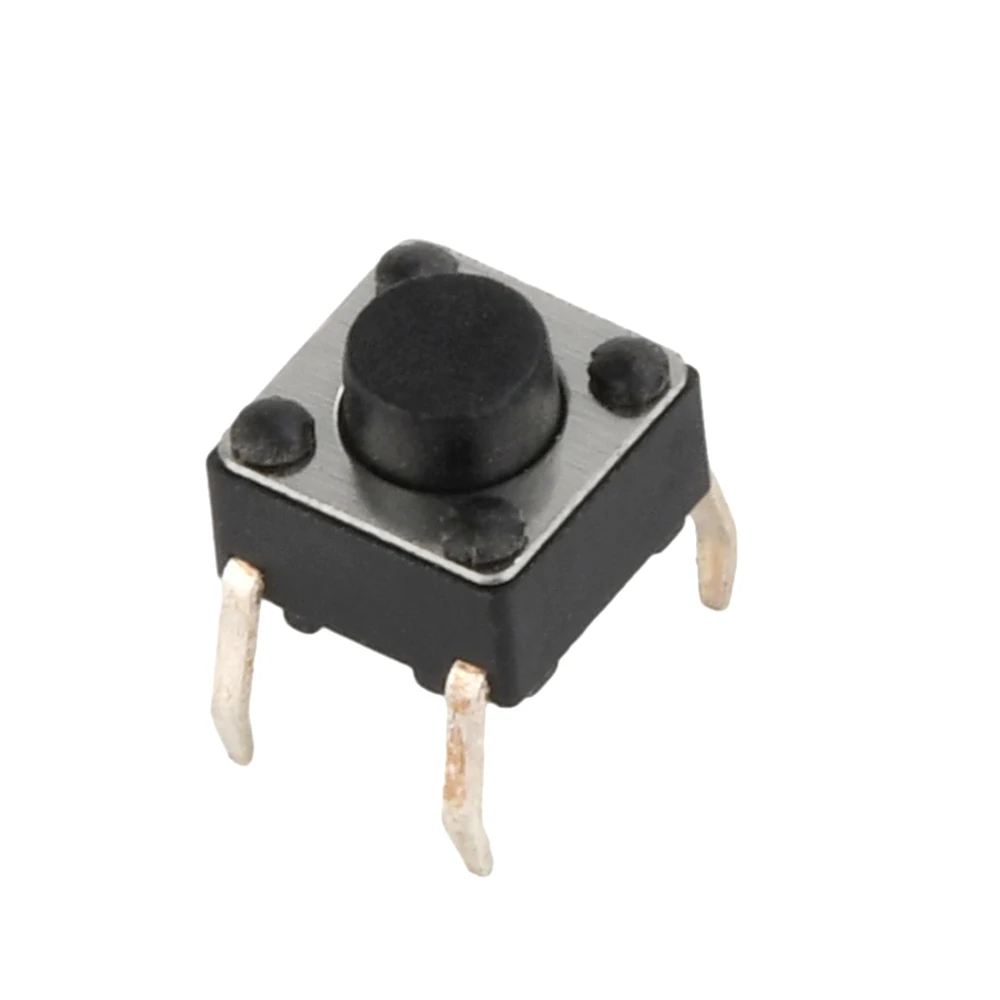

6*6*5 버튼 X1

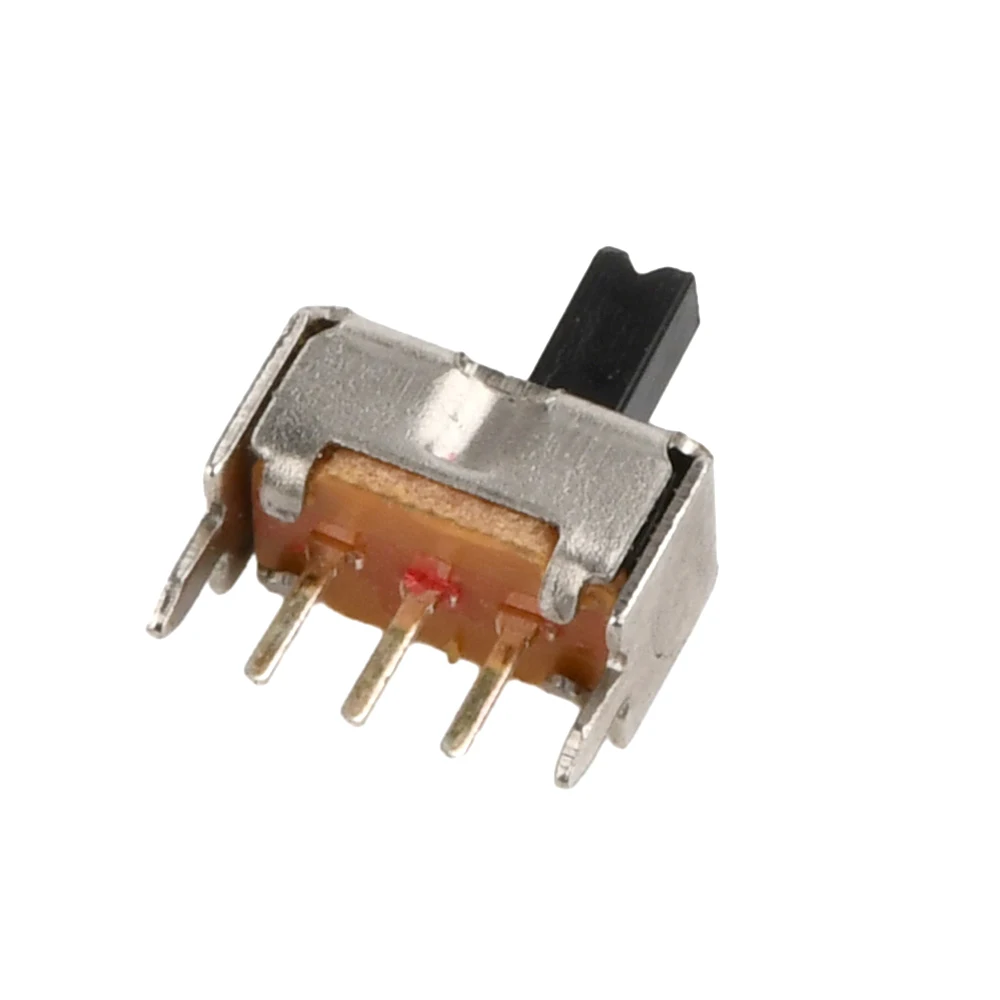

12D07 토글 스위치 X1

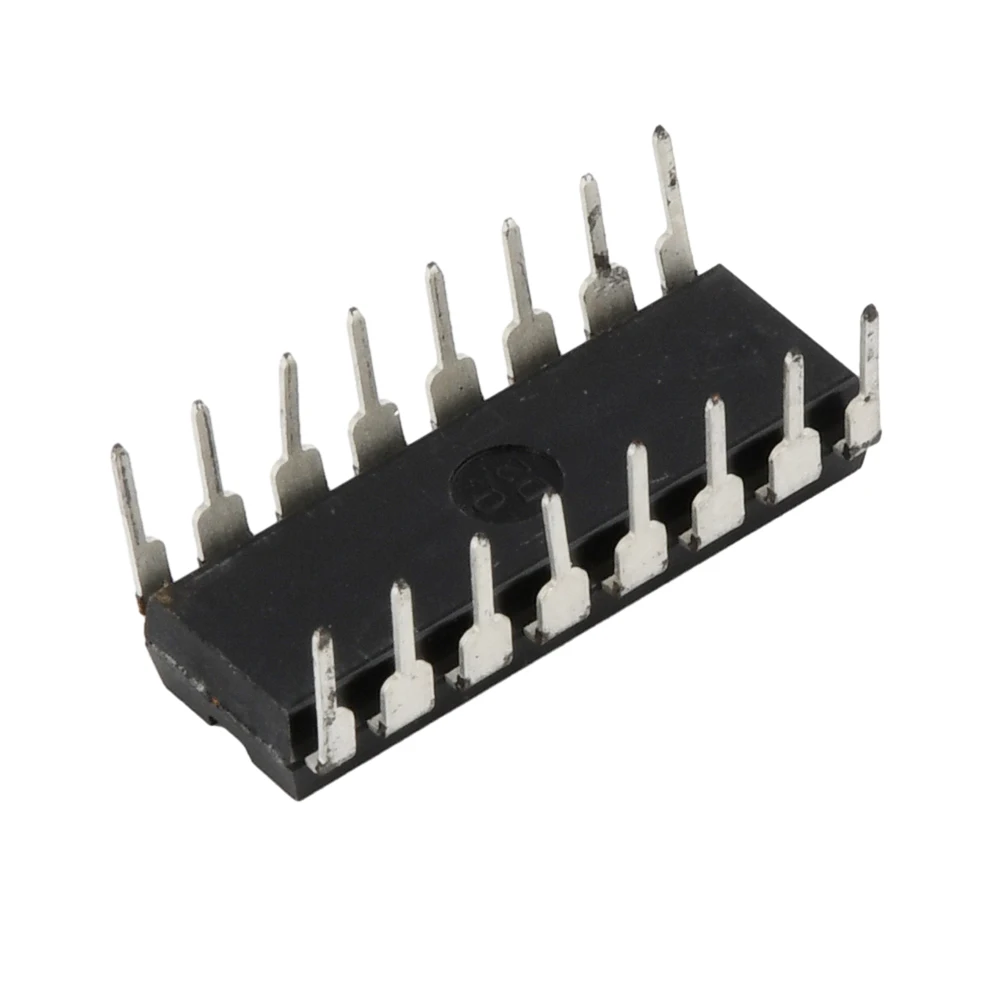

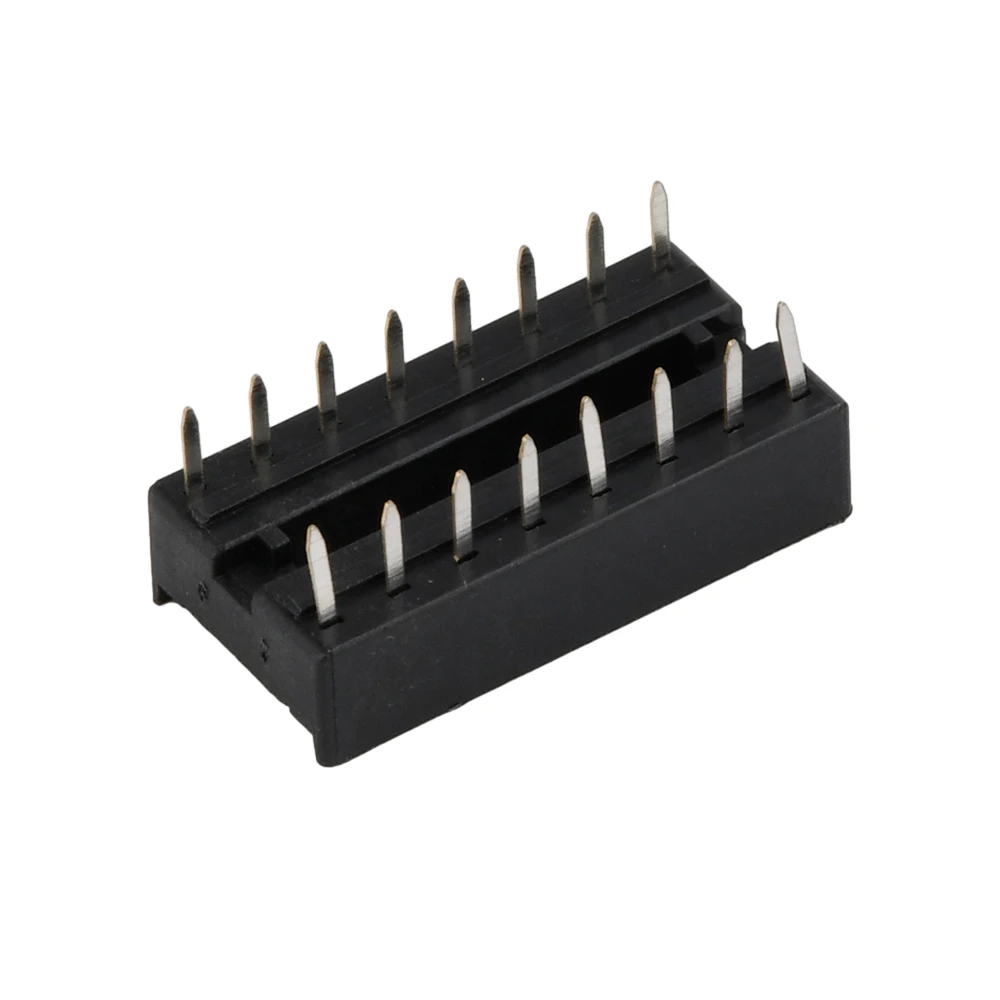

16P IC 홀더 X10

14P IC 홀더 X 2

CD4511X6

CD4518X3

CD4081X1

CD4060X1

CD4013X1
