특징:

1. 회로는 주로 펄스 발생기와 십진수 카운터 회로로 구성되며 간단한 조작이 가능합니다.

2. 펄스 발생기는 NE555 및 주변 구성 요소로 구성되어 안정적인 성능으로 다중 고조파 발진기를 형성합니다.

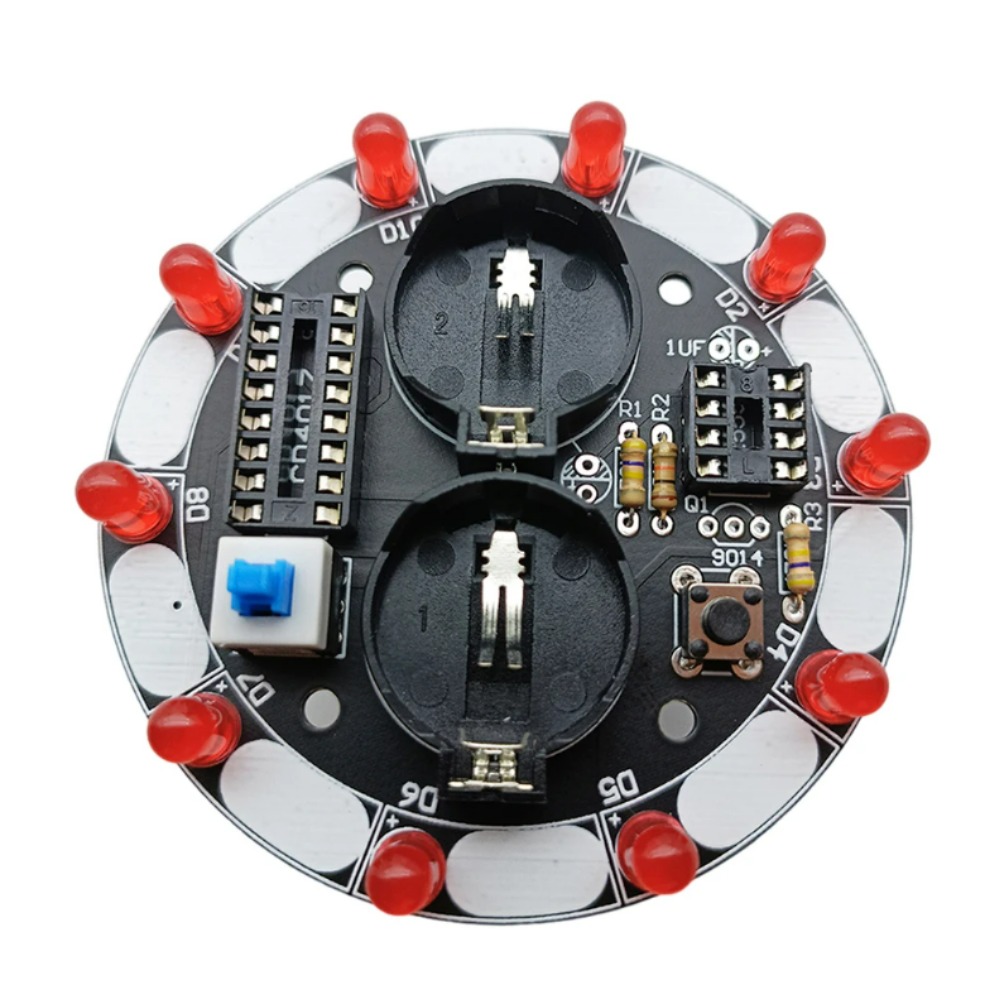

3. 이 키트는 10 개의 LED를 원으로 구성하여 전원 스위치를 켜고 시작 버튼을 누르면 작동하기 시작하여 사용하기 쉽습니다.

4. 전체 공정 처리, 대형 솔더 패드, 두꺼운 와이어 및 아름다운 구성 요소 레이아웃을 채택합니다.

5. 이 회로는 초보자가 사용하기에 특히 적합하며 강한 관심, 명백한 효과 및 생산 난이도가 낮습니다. 조립 연습, 기술 훈련 등을위한 자료입니다.

매개 변수:

색상: 블랙

전원 공급 장치 전압: 6V

배터리 모델: CR2032 (배송에는 배터리가 포함되지 않습니다）

PCB 보드 크기: 직경 68.8MM

기능적 게임 플레이:

행운의 바퀴는 회전 디스크가 멈출 때 멈출 위치를 먼저 예측하는 도구입니다. 숫자 추정 게임, 전자 주사위, 복권 기계 등으로도 사용할 수 있습니다. 전자 행운의 턴테이블은 전자적으로 동일한 기능을 수행합니다. 이 키트는 10 개의 LED를 원으로 구성합니다. 전원 스위치가 켜지고 시작 버튼을 누르면 각 LED가 차례로 켜집니다. 처음에는 유속이 매우 빠르며 모든 LED가 함께 깜박이는 것처럼 보입니다. 유속이 느려지고 느려지고 마침내 특정 LED에서 멈추고 더 이상 움직이지 않습니다. 마지막에 켜지는 LED가 플레이어의 예측과 동일하면 "승리" 를 의미합니다.

회로 원리:

회로는 주로 펄스 발생기와 십진수 카운터 회로로 구성됩니다. 펄스 발생기는 NE555 및 주변 구성 요소로 구성되어 다중 고조파 발진기를 형성합니다. 버튼 S1 을 누르면 Q1 이 켜지고 NE555 의 3 개의 핀이 펄스를 출력합니다. CD4017 의 10 출력 단자는 10 개의 LED를 구동하여 빛을 방출하기 위해 높은 레벨을 출력합니다. 버튼에서 손을 떼면 커패시터 C2 가 있기 때문에 Q1 이 즉시 차단되지 않습니다. C2 의 양쪽 단부의 전압이 감소함에 따라 Q1 의 전도 프로그램이 점차 약해지고 핀 3 의 출력 펄스의 주파수가 느려져 LED 이동 주파수가 느려집니다. 마지막으로, C2 방전이 끝날 때. Q1 컷오프, NE3 의 555 핀은 더 이상 펄스를 출력하지 않으며 LED가 움직이지 않습니다. '복권' 과정은 이런 식으로 완성되었다. R2 는 LED 이동 속도를 결정하고 C2 는 "복권" 을 기다리는 시간을 결정합니다.

패키지 포함 사항

패키지 1:

1X 행운의 턴테이블 (용접 완제품)

패키지 2:

느슨한 배송 목록:

PCB 보드 * 1

8*8 자동 잠금 스위치 * 1

8*8 캡 * 1

6*6*5 버튼 * 1

1UF 커패시터 50V * 1

100UF25V 커패시터 * 1

5MM LED 빨강 * 11

CR2032 배터리 홀더 * 2

470K 저항 * 2

10K 저항 * 1

9014 트랜지스터 * 1

8 핀 IC 소켓 * 1

NE555 * 1

16 핀 IC 소켓 * 1

CD4017 * 1
