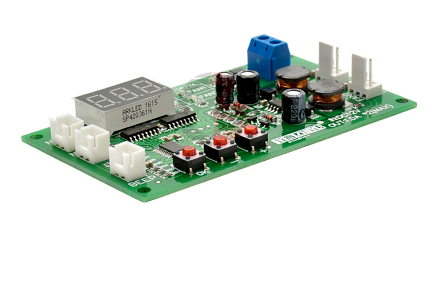

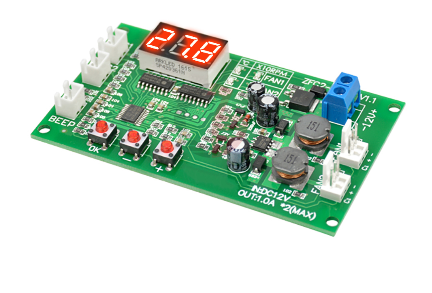

DC 12V 2 CH PWM 디지털 DC 모터 속도 컨트롤러 주지사 팬 온도 조절기 NTC 센서 부저

명세:

전원 전압: DC12V, 최대 범위 11-14V, 저전압 디스플레이 L u 높은 디스플레이 H u 보호 무능하게 출력 전압이 너무 높은 손상됩니다.

출력 전류: 단일 채널 최대 연속 출력 전류 1.2A, 듀얼 채널 동안 총 전류 초과 2.0A, 추천하지 사용 전류 미만 0.15A 팬.

효율: 90% (입력 12V, 출력 듀얼 8V 0.8A)

역 극성 보호: 스타일 역 극성 보호, 반전 힘 입력 불어 호일 보험.

과전류 보호: 과전류 보호, 그 절연 설치 연결 후 라인 피하기 출력 단락!)

서미스터 매개변수: NTC 10K B = 3950

측정 오류: 1% -0.5 섭씨, 결합 프로브 1% 최대 오류 2% -1 섭씨

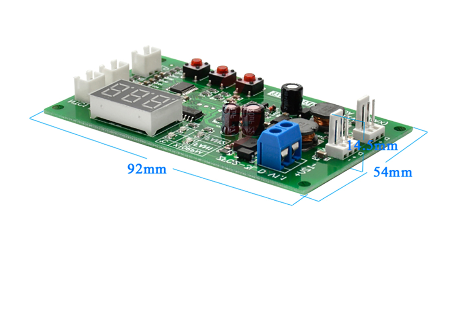

보드 크기: 92mm * 54mm (W * H)

위치 구멍: 87mm * 47mm 직경 3.4mm

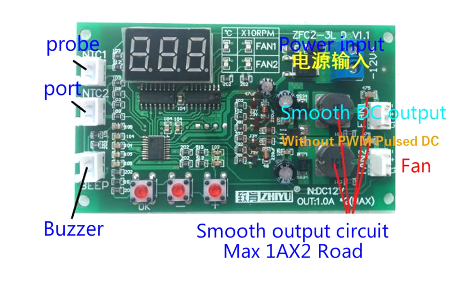

정상적인 운영 디스플레이 자동으로 채널 1 온도, 속도, 채널 2 온도, 속도, 눌러 + 버튼 신속하게 스위치.

(온도가 최소 속도) 수동 속도 설정:

프레스 OK 버튼을 실행 스테이트 진입하려고합니다 속도 설정 기능 FAN1 두 조명 동시에 대신 전류 조정 팬이 출력 크기 눌러 + 버튼 조정 최소 1, 최대 100. 누르면 확인 버튼 입력 설정 두 팬 출력 크기 설정, 프레스 확인 후 다시 설정 완료 출구 저장 모수.

온도 제어 및 스톨 알람 설정:

실행 모드 프레스 OK 버튼 입력 온도 제어 및 스톨 알람 오른쪽 led는 해당 채널 설정, 디스플레이 및 모수를 해당하는 의미와 범위 (이하 ** "나타냅니다 번호):

L ** 가속한 온도 설정 범위 5 94 섭씨 미만 H ** 적어도 5 섭씨 그렇지 않으면 연결 인상 H **.

H ** 전체 온도 설정 범위 10-99 섭씨 높습니다 L ** 적어도 5 섭씨 그렇지 않으면 연결 다운 L **.

F ** 팬 온도, 최소값 1 최대 제한 미만 L ** 2 섭씨 설정되어 F00, 팬 않습니다.

BON/bOF 채널 스톨 알람/.

눌러 + 버튼 조정 설정 프레스 OK 버튼 스위치 모수를, 그래서 주문은 다음 위의 채널 후 채널 매개 마지막으로 프레스 OK 버튼 번 출구 저장 모수.

추가 정보: 팬 후에 기능을 사용할 때 채널 온도 도달 가치 L ** 팬 시작합니다 최저 속도 가속화 증가 온도 때 채널 온도 이하 F ** 값, 팬 꺼져. 해당 채널 실속 알람 자동으로 쉴드 오프 속도 감지.

닫기 채널 2 쇼:

일부 응용 필요할 하나의 채널, 채널 2 폐쇄 이 시간은: 공급 상황에 않습니다 통제하에 손 잡고 OK 버튼 격려될, 컨트롤러 입력 설정 상태 디스플레이 채널 2, + 버튼 수정 설정, 2ON / 2OF 대표 채널 2 디스플레이 없음 디스플레이, 설정 누르면 확인 단추를 출구 가동.

참고: 닫은 후 채널 2 디스플레이, 그냥 위의 반영되지 디지털 채널 속도 온도 그러나 채널 기능은 영향을받지 않습니다.

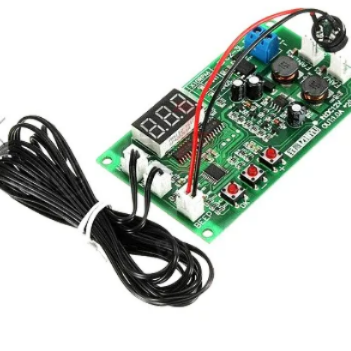

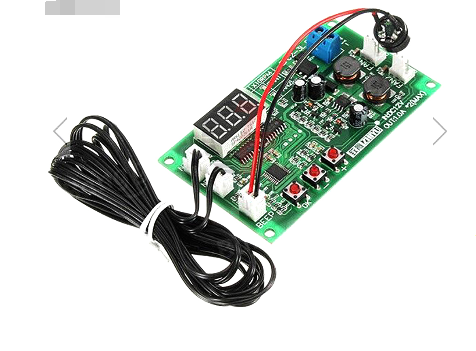

패키지 포함:

1x12V 듀얼 방식 3 선식 팬 지능형 디지털 온도 서모 스탯 지사 속도 컨트롤러

1 x 방수 NTC 센서 케이블

1 x 부저
