제품 설명

4 선 PWM 팬 온도 제어 주지사 제어 신호 10V,

일반적인 EBM 4 선 팬 지원, 기존의 고전압 EC 팬 4 선 제어 (10V PWM 신호);

저온 셧다운 팬 지원 (팬 전원을 끄기 위해 PWM 끄기 또는 릴레이 확장);

넓은 전압 작동 DC11-55V; 2.5KHZ 및 20KHZ 주파수 설정을 지원합니다. 타이밍 방지 팬을 지원합니다.

기본적인 모수:

전원 공급 장치 전압: DC11-55V (회로 작동 전압)

작동 현재: <0.1A

팬 전류: <5A (온보드 커넥터는 기능을 견딜 수 있습니다. 더 높은 전력을 제어해야하는 경우 전원 코드를 별도로 사용하면됩니다.)

PWM 범위: 5-100 또는 0 (% 플러스 또는 마이너스 0.3%)

PWM 주파수: 20KHz 또는 2.5KHz (± 2%)

PWM 신호 진폭: 10.5V (부하 없음)

온도 측정 범위: -9.9-99.9 ° C

온도 측정 오류: 0-50 ° C 내의 오류는 1.2 ° C 미만, 다른 범위 오차는 2 ° C 미만

보드 크기: 70*40*14 (길이, 너비, 높이, mm) 위치 구멍 크기 64*34mm 직경 3mm

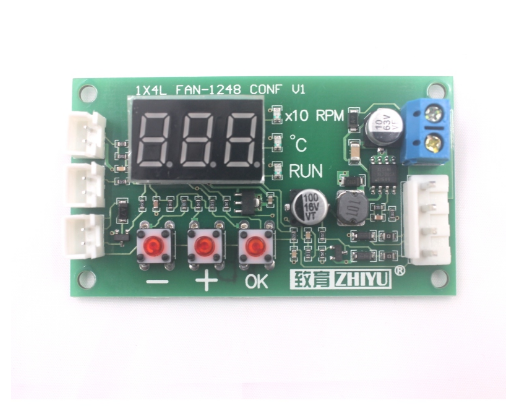

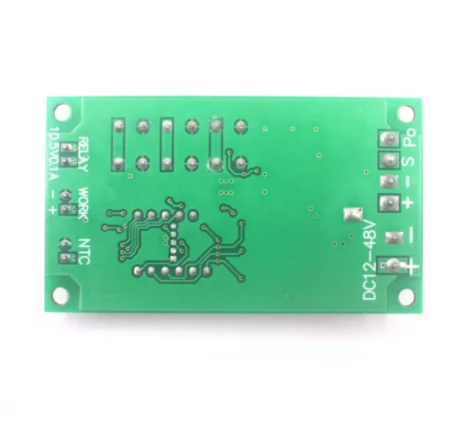

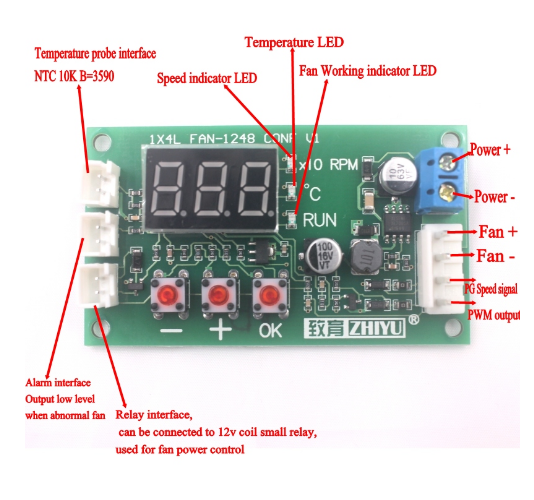

인터페이스 소개:

전원 커넥터 (파란색 나사 단자): 주 전원 입력 인터페이스는 제어 보드와 팬에 전원을 공급합니다.

팬 인터페이스 (흰색 VH3.96-4P 소켓): 팬 출력 인터페이스, 선 순서에 대한 그림을 참조하십시오.

온도 프로브 인터페이스: NTC 프로브 파라미터 10K B = 3950 연결합니다.

경보 신호 포트 (작업): 정상 작동 중에 높은 레벨을 출력하고 팬이 비정상일 때 낮은 레벨을 출력한다.

릴레이 인터페이스 (릴레이): 팬 전력선을 제어하는 데 사용할 수있는 9V 또는 12V 릴레이를 구동하는 확장 인터페이스. 팬 제어가 중지되면 릴레이가 분리됩니다.

키 설명:

"+"-"버튼: 실행 상태에서 디스플레이를 전환하고 매개 변수를 설정할 때 값을 늘리거나 줄입니다 (길게 눌러 지속적으로 늘리거나 줄입니다).

"OK" 버튼에는 세 가지 기능이 있습니다.

1. 실행 상태에서 내재적 출력 설정, 즉 수동 속도 설정을 입력하려면 범위가 5-100 (%) 이며 저장을 다시 누르고 종료하십시오.

2. 실행 상태에서 온도 매개 변수 설정을 누르고 입력하십시오. 입력 후 "+"-"버튼으로 매개 변수를 수정하고" OK "버튼을 짧게 눌러 설정 항목을 전환 한 다음 설정하십시오 (* 번호를 나타냄). 온도" L ** "를 가속화합니다. 전체 속도 온도 "H **", 온도 "C **" 를 끄고 "OK" 버튼을 다시 눌러 설정을 저장하고 종료하십시오.

3. 전원 끄기 상태에서 "OK" 버튼을 눌러 전원을 보내고, 기능 설정을 입력하고, "+" "-" 버튼으로 수정하고, 설정 항목을 전환하려면 "OK" 버튼을 짧게 누르십시오. PWM 출력 주파수 20/2 설정합니다. 차례로 5KHZ. "F20/F2.5", PWM 출력 방향 전진/역방향 "P 1/P-1", "OK" 버튼을 다시 눌러 저장하고 종료하십시오.

온도 매개 변수에 대한 자세한 설명:

가속 온도 "L **": 범위 (5-94) 온도가이 온도 이상으로 상승하면 온도가 증가함에 따라 PWM 출력이 증가하기 시작합니다.

전속 온도 "H **": 온도가이 온도를 상승하거나 초과하면 범위 (10-99), pwm은 항상 100% 출력하고 팬은 최고 속도로 작동합니다.

온도 "C **" 를 끄십시오: 범위 (0-92) 저온 종료 온도. 이 값> 0 이 설정되면 저온 종료 기능이 활성화됩니다. 온도가이 온도보다 낮 으면 출력이 꺼집니다 (PWM 신호와 확장 된 릴레이 출력이 동시에 꺼짐) 상태가 꺼져있을 때 온도가 가속 온도를 초과하도록 상승하면 팬이 다시 시작되고 온도에 따라 이동합니다. 셧다운 온도가 0 으로 설정되면 저온 셧다운 기능이 비활성화되고 PWM 및 확장 릴레이 출력 인터페이스가 항상 출력됩니다.

참고: 가속 온도와 최고 속도 온도의 차이는 5 ° C보다 낮아서는 안됩니다. 셧다운 온도와 가속 온도의 차이는 2 ° C보다 낮아서는 안됩니다. 매개 변수가 수정 될 때 값이 위의 온도 차이를 깨면 프로그램이 다른 두 매개 변수를 자동으로 조정합니다.

디스플레이 지침:

3 개의 디지털 튜브: 특정 매개 변수와 값을 표시합니다.

LED "X10 RPM": 속도 단위 빛은이 빛이 켜져 있습니다. 디지털 튜브는 팬 속도를 보여줍니다. 이 값은 속도를 10 으로 나눈 값입니다. 예를 들어 실제 팬 속도는 2560RPM (rev/min) 입니다.

LED "° C": 온도 단위 빛은이 빛이 켜져 있습니다. 디지털 튜브는 전류 프로브에 의해 측정된 온도를 표시한다.

LED "실행": 팬이 작동 할 때 팬 실행 표시기, 팬이 꺼지면 팬이 꺼집니다. 이것은 실제 팬 대신 제어 상태입니다. 팬에 결함이 있으면 작동 중에 경보 신호 포트가 출력됩니다 (실행 표시등이 켜져 있음). 낮은.

패키지 포함:

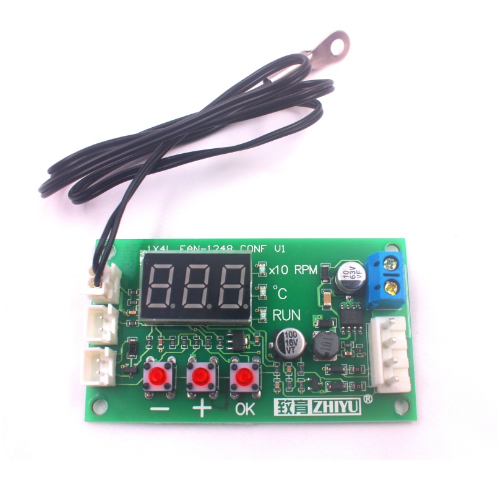

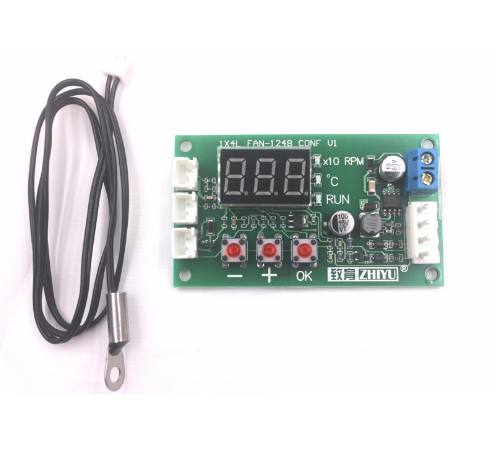

1pcs 팬 모터 제어 보드

1pcs 센서
