HIFI 100W * 2 TPA3116D2 블루투스 호환 파워 앰프 보드 스테레오 오디오 AMP 앰프 DIY 홈 시어터 DC 5-27V

설명:

-ZK-1002 고성능 스테레오 블루투스 호환 오디오 모듈입니다.

-듀얼 채널 오디오 신호 출력.

-내장 앰프 모듈 따라서 라우드 스피커에 직접 연결할 수 있습니다.

-DIY 무선 블루투스 호환 스피커 및 트랜스 폰더에 이상적입니다.

특징:

1>. 폭 작업 전압 범위

2>. 해당 다중 유형 스피커

3>. 노브 조정

4>. 전위차계 지원 스위치 기능

5>. 단락 보호 지원

6>. 전압 보호 지원

7>. 저전압 보호 지원

8>. 온도 보호 지원

9>. 듀얼 스테레오 출력

10>. AUX 오디오 입력 지원

11>. 내장 필터 커패시터

매개 변수:

1>. 제품명: ZK-1002 HIFI AUX 스테레오 블루투스 호환 파워 앰프 모듈

2>. 모델: ZK-1002

3>. 작업 전압: DC 5V-27V

4>. 통신 거리: 15 미터 (최대)

5>. 채널: 듀얼 채널 스테레오 출력

6>. 출력 임피던스: 4ohm ~ 8ohm

7>. 매치 스피커: 50W ~ 300W

8>. 블루투스: BLE 5.0

9>. 출력 전력:

9.1>. 12V 8ohm 에서 24W * 2 출력 전력

9.2>. 12V 4ohm 에서 출력 전력 40W * 2

9.3>. 출력 전력 36W * 2 에서 15V 8ohm

9.4>. 출력 전력 60W * 2 에서 15V 4ohm

9.5>. 출력 전력 64W * 2 에서 19V 8ohm

9.6>. 19V 4ohm 에서 92W * 2 출력 전력

9.7>. 24V 8ohm 에서 출력 전력 76W * 2

9.8>. 24V 4ohm 에서 출력 전력 110W * 2

10>. 작업 온도:-40 ℃ ~ 85 ℃

11>. 작업 습도: 0% ~ 95% RH

12>. 모듈 크기 (설치됨):106*52*24mm

사용 단계:

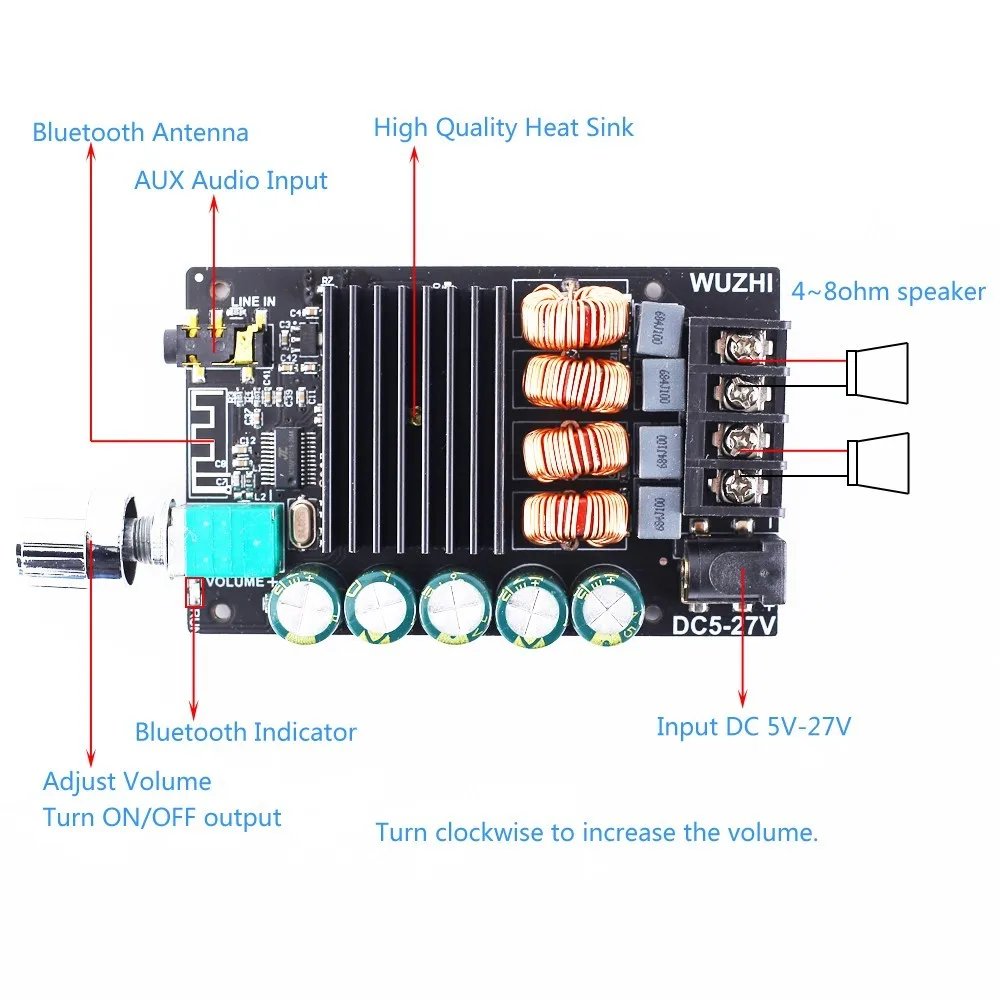

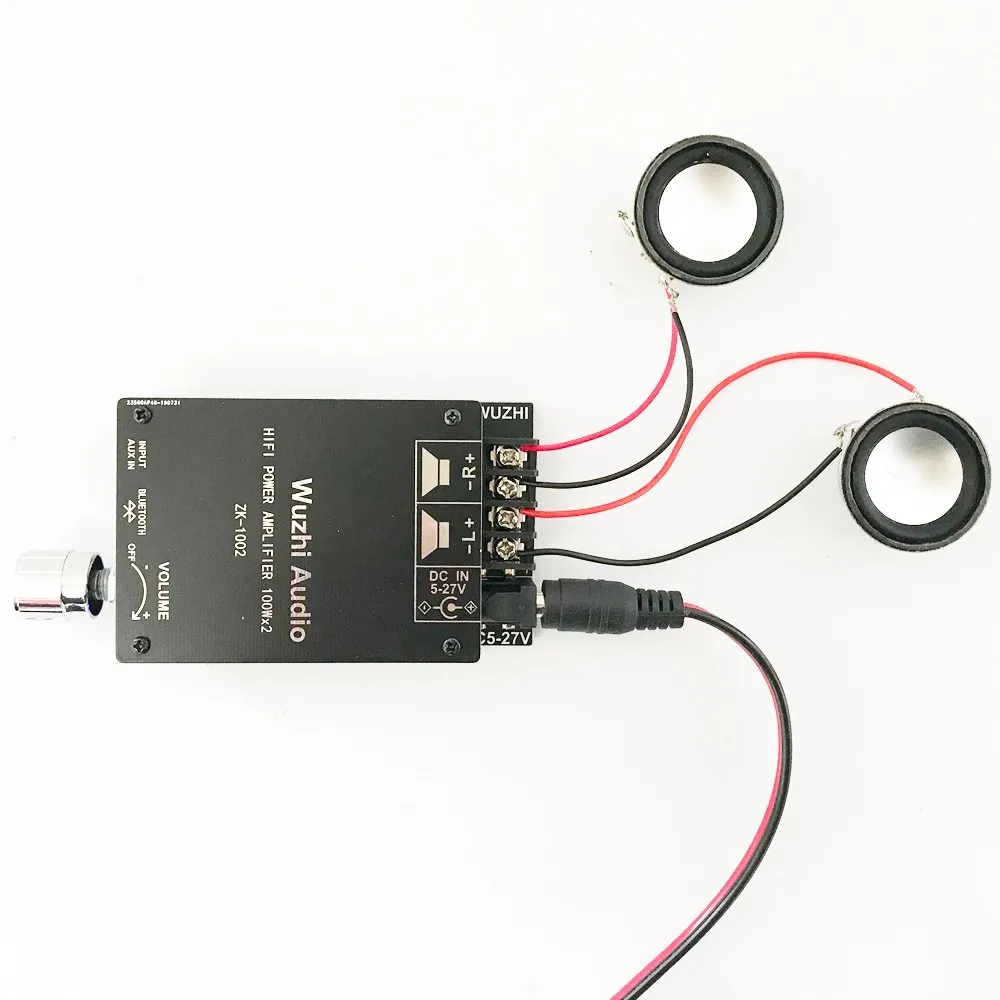

1>. 올바른 스피커를 선택하고 배선 다이어그램과 같이 연결하십시오.

2>. 입력 단자에서 오른쪽 전원 공급 장치에 연결하십시오. LED 표시등이 깜박이며 모듈이 페어링 모드로 전환됨을 의미합니다. 그리고 나서 프롬프트 음성을 말하면 모듈이 페어링 대기 중임을 의미합니다.

3>. 블루투스 켜기-전화와 호환됩니다.

4>. Bluetooth 호환 장치 목록에서 Bluetooth 호환 장치 'BT-WUZHI' 를 선택하십시오.

5>.LED 표시기가 계속 켜져 있으며 모듈이 성공적으로 연결되어 재생을 기다리고 있음을 의미합니다.

6>. 모듈은 휴대 전화에서 음악을 선택한 후 음악을 재생합니다. LED 표시등이 천천히 깜박입니다.

7>. 우회전 전위차계로 볼륨을 높입니다.

8>. 왼쪽으로 돌려 볼륨을 줄입니다 전위차계.

9>. 전위차계를 눌러 음악을 재생하거나 일시 중지합니다.

10>. 모듈이 분리되면 프롬프트 음성을 말합니다.

신청:

1>. 수정 된 스피커

2>. 앰프 장비

3>. 자동차 블루투스 호환 장치

자주 묻는 질문:

1>. 전원 공급 장치 어댑터를 선택하는 방법은 무엇입니까?

Q: 모듈의 전원 공급 장치는 매우 중요합니다. 사용자는 전원 공급 장치에 충분한주의를 기울여야합니다. 그렇지 않으면 제대로 작동하지 않을 수 있습니다.

전압이 높을수록 전류가 높을수록 출력 전력이 좋아집니다. 12V 1A 전원 어댑터만 있는 경우 3 ~ 4in 스피커를 연결하는 것이 좋습니다. 8 ~ 10in 스피커를 연결하는 데 문제가 없습니다. 사용자가 19V 5A 이상의 전원 어댑터를 가지고 있다면.

전압이 너무 낮 으면 사운드가 증폭 된 후 사운드가 왜곡됩니다.

전류가 너무 작 으면 스피커를 작동시킬 수 없으며 스피커가 전압을 낮추어 비정상적으로 작동하거나 음질이 저하됩니다.

전류가 3A 이상인 18V/19V/24V 전원 공급 장치를 사용하는 것이 좋습니다.

볼륨을 최대로 설정하면 왜곡되어 9V/12V 1A/2A 어댑터와 같은 저전력 어댑터를 입력하면 음질에 영향을 줄 수 있습니다.

2>. 스피커를 선택하는 방법?

Q: 일반적으로 사용되는 스피커는 일반적으로 4ohm ~ 8ohm 입니다. 스피커는 양극과 음극을 구분할 필요가 없습니다.

스피커의 전력이 10W ~ 30W 같은 경우에도 제대로 작동합니다. 단 필요 스피커의 손상을 막기 위해 15V 이하의 저전력 어댑터에 연결합니다.

사용자는 50W ~ 200W 스피커에 연결하면 스피커가 타는 문제에 대해 걱정할 필요가 없습니다. 모듈은 12V ~ 24V 를 연결할 수 있습니다. 선택한 전압이 높을수록 출력 할 수있는 사운드 또는 전력이 커집니다.

3>. Bluetooth 호환 또는 AUX 오디오 입력 모드를 선택하는 방법은 무엇입니까?

Q: 블루투스 호환 모드는 AUX 모드보다 우선합니다. AUX를 입력 비디오 신호로 사용하는 경우 Bluetooth 호환 연결을 해제해야 합니다.

4>. 볼륨이 작을 때 볼륨이 정상적으로 작동하고 볼륨이 증가한 후 탁도가있는 이유는 무엇입니까?

Q: 소리 왜곡. 어댑터 전원 공급 장치를 더 높은 전압 레벨로 변경하십시오.

5>. 볼륨이 작을 때 볼륨이 정상적으로 작동하고 볼륨이 증가한 후 일시 중지가있는 이유는 무엇입니까?

Q: 입력 전원이 부족합니다. 어댑터 전원 공급 장치를 더 높은 전압 레벨로 변경하십시오.

전원 공급 장치 자체의 간헐적 인 전원 차단 보호. 일치하는 전원 어댑터를 변경하십시오.

전원 공급 장치 전원 너무 크니 입력 전원 줄여 주세요.

파워 앰프 보드가 심각하게 가열되어 트리거 과열을 방지합니다. 그래서 라디에이터를 늘리십시오.

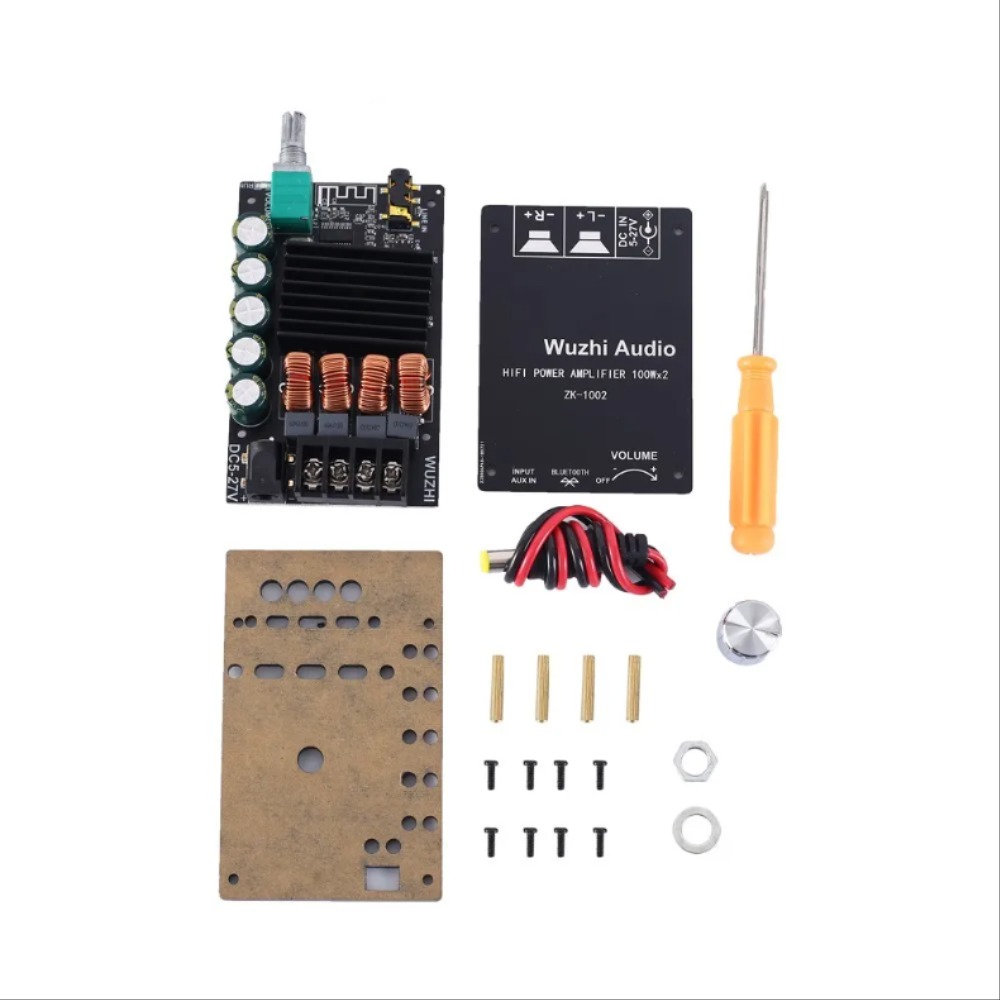

패키지 목록:

HIFI AUX 스테레오 블루투스 호환 파워 앰프 모듈 ZK-1002 1>.1 개

2>.1 개 36*25*8mm 방열판 (접착제 포함)

3>.1 개 DC-005 20cm 전원 케이블

4>.1 개 6mm 노브 캡

5>.1 개 M6 너트

6>.1 개 M6 나사 매트

7>.2 개 아크릴 쉘

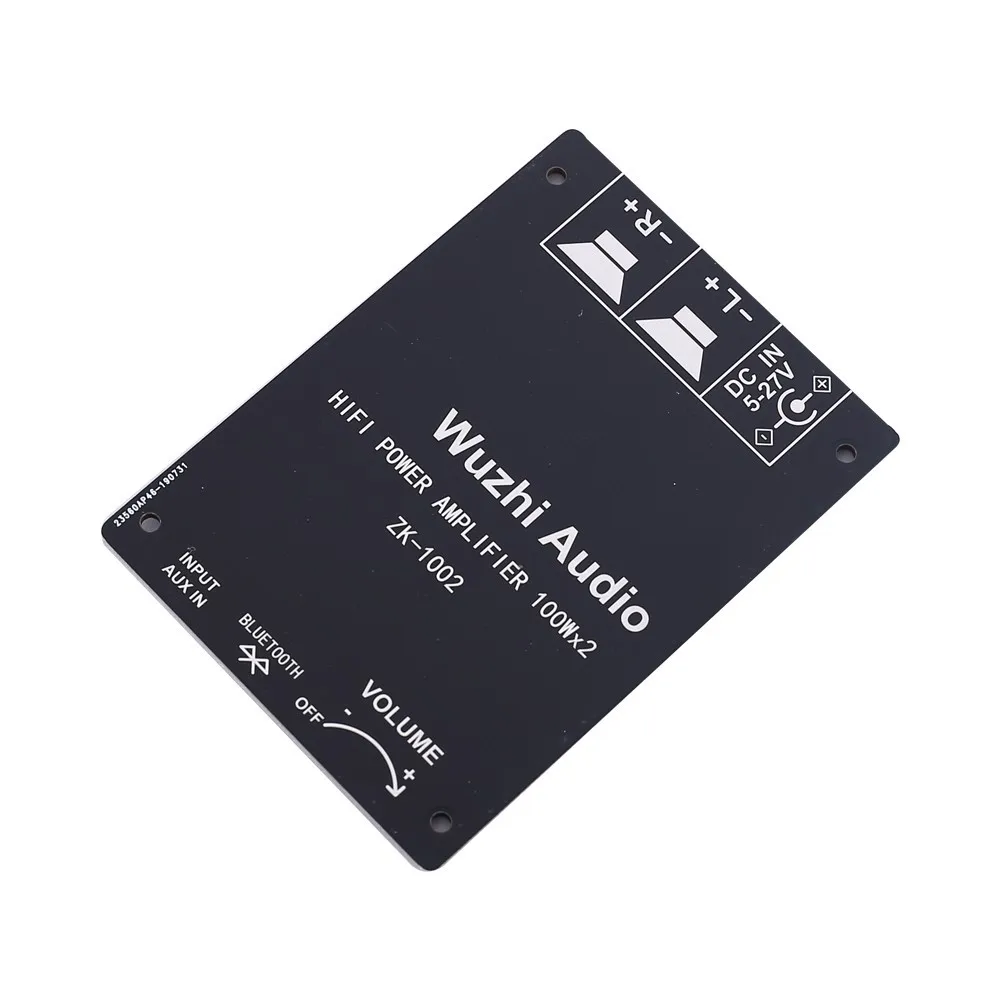

8>.4 개 M2 * 12mm 구리 칼럼

9>.8 개 M2 * 8mm 나사

10>.1 개 드라이버
