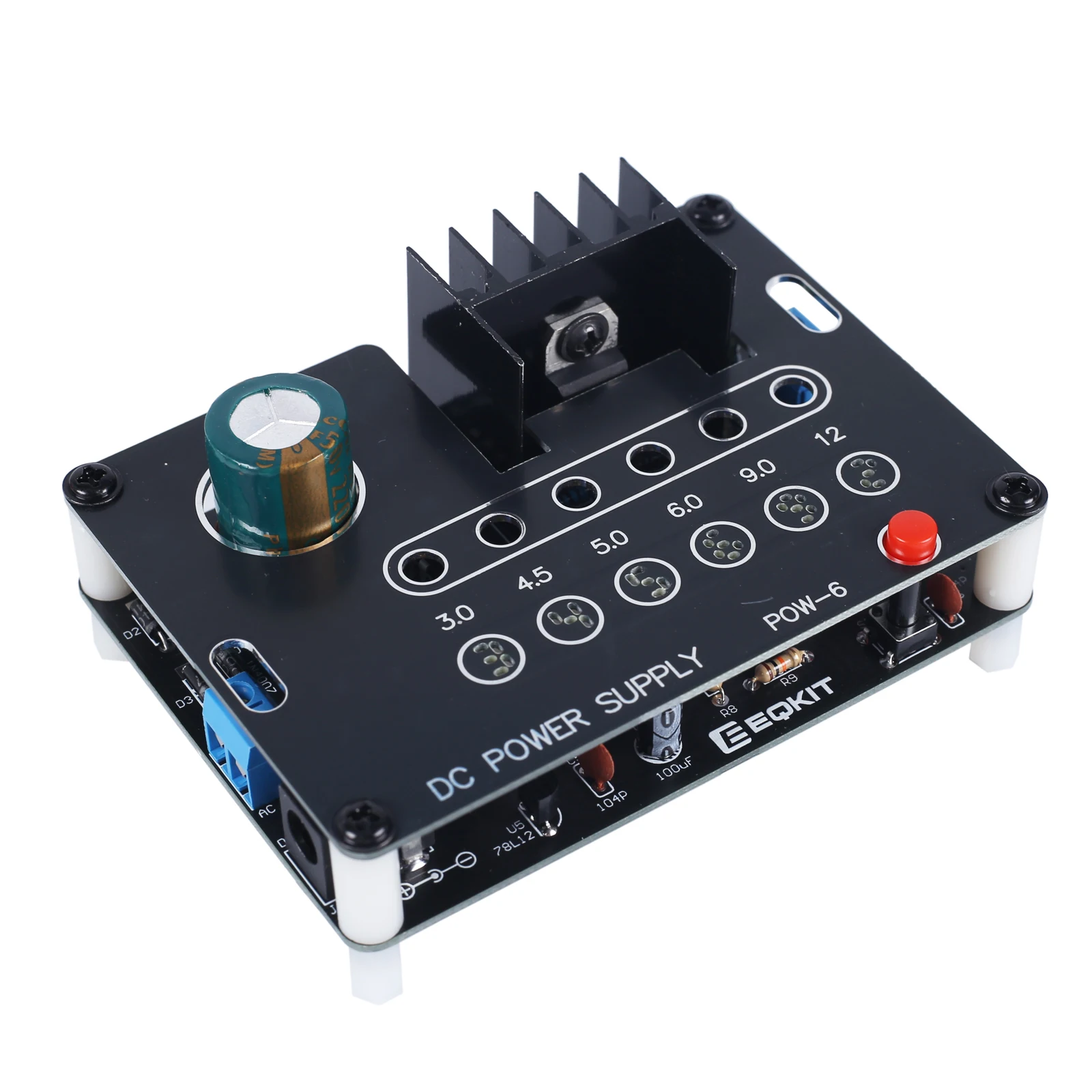

1. 소개:

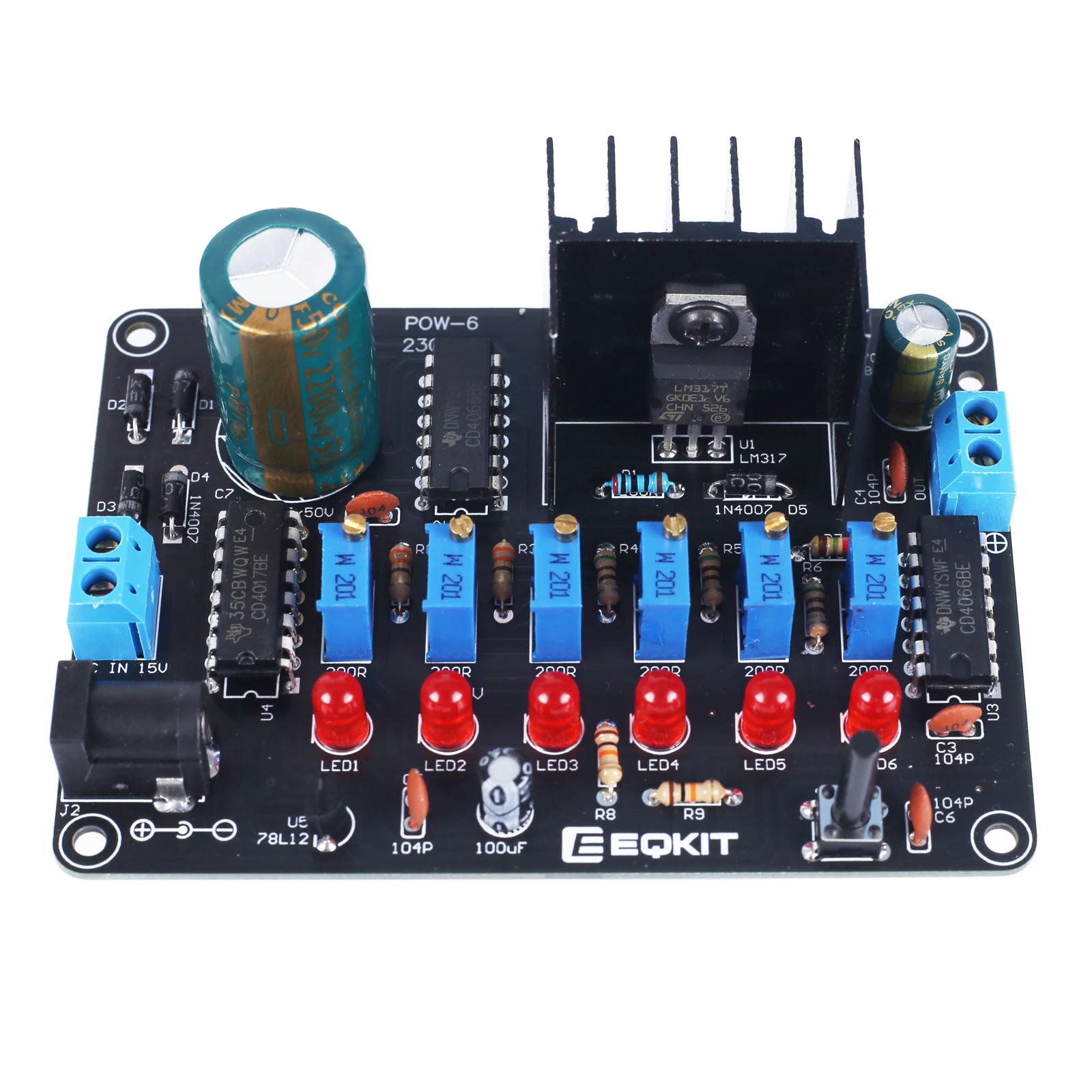

POW-6 는 AC/DC-DC 스텝 다운 전압 변환기 DIY 키트입니다. AC15V 또는 DC18V 전원 공급 장치 및 옵션 출력 전압 DC 3V, 4.5V, 5V, 6V, 9V, 12V 를 스위치 버튼으로 입력 할 수 있습니다. 각 출력 전압 값도 미세 조정하거나 보정할 수 있습니다. 실험실에 매우 적합한 소형 미니 데스크탑 전원 공급 장치입니다.

2. 기능:

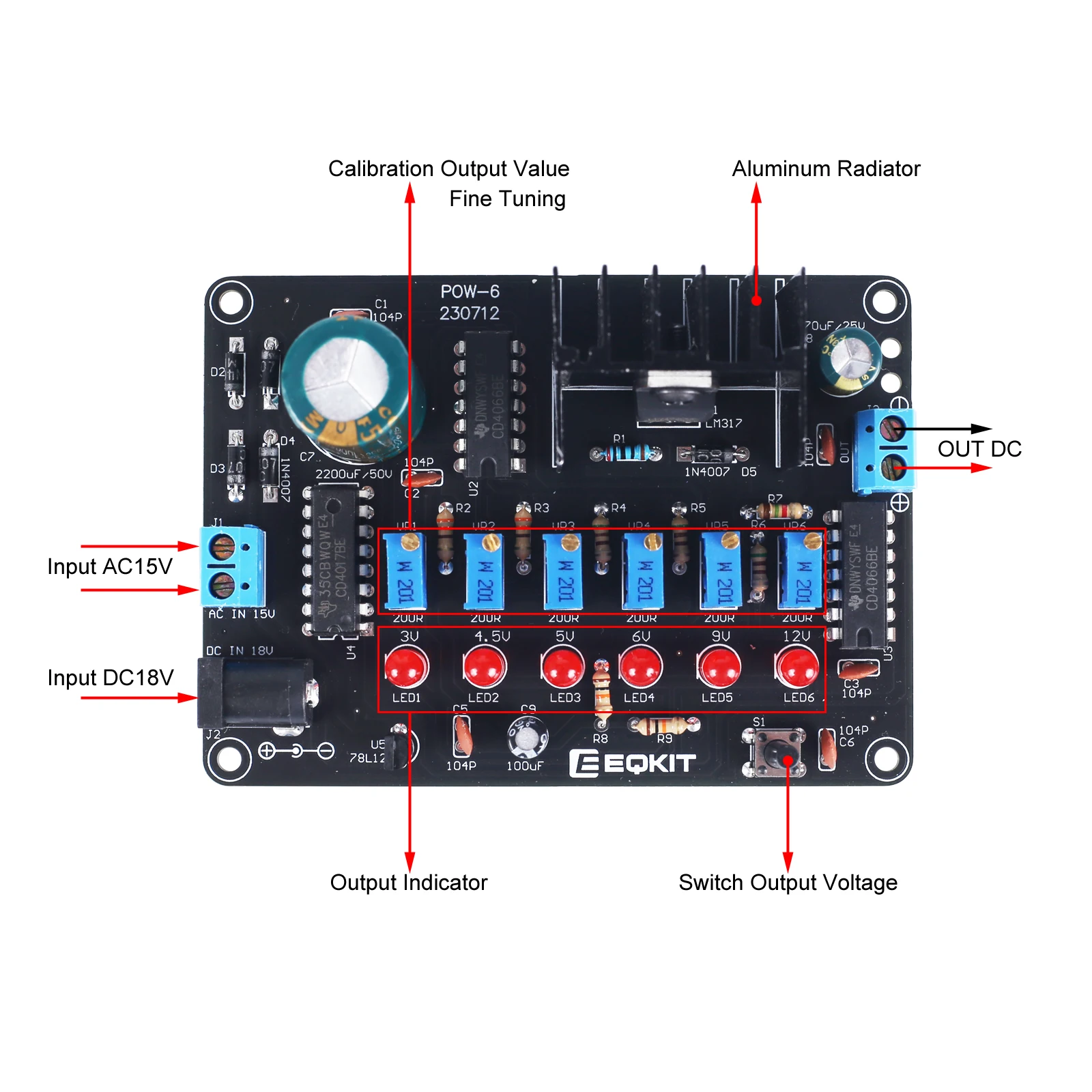

1>.AC15V 또는 DC18V 전원 공급 장치 입력

2>. 옵션 고정 출력 DC 3V/4.5V/5V/6V/9V/12V

3>. 보정 가능한 출력 전압 값

4>.DIY 수동 납땜

5>. 간단하고 조작하기 쉬운

3. 매개 변수:

1>. 입력 전압: AC15V 또는 DC18V

2>. 출력 전압: DC 3V/4.5V/5V/6V/9V/12V

3>. 출력 전류: 1A(MAX)

2>. 출력 표시기: 빨간색

3>. 작업 온도:-20 ℃ ~ 85 ℃

4>. 작업 습도: 0% ~ 95% RH

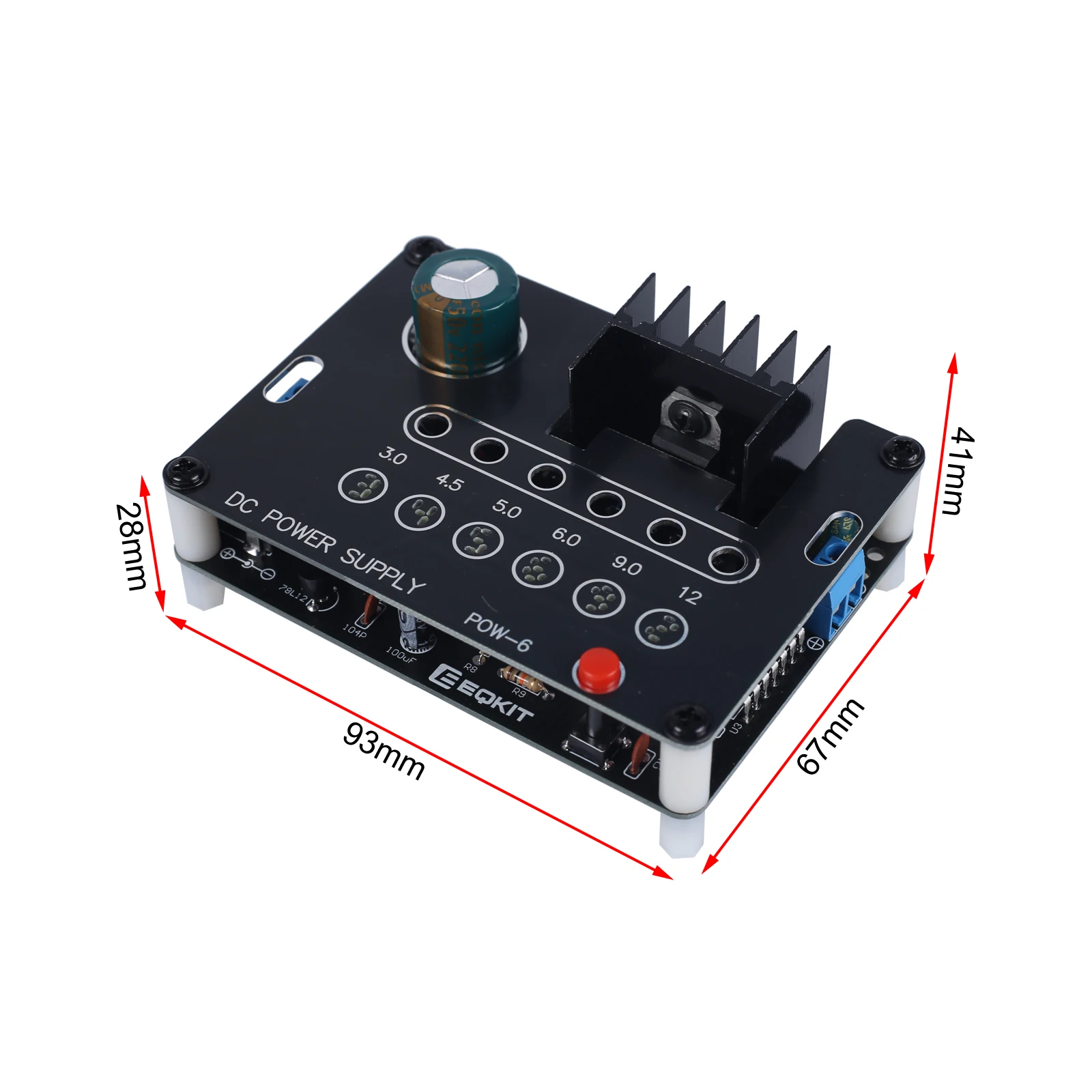

5>. 크기 (설치):93*67*41mm

4. 참고:

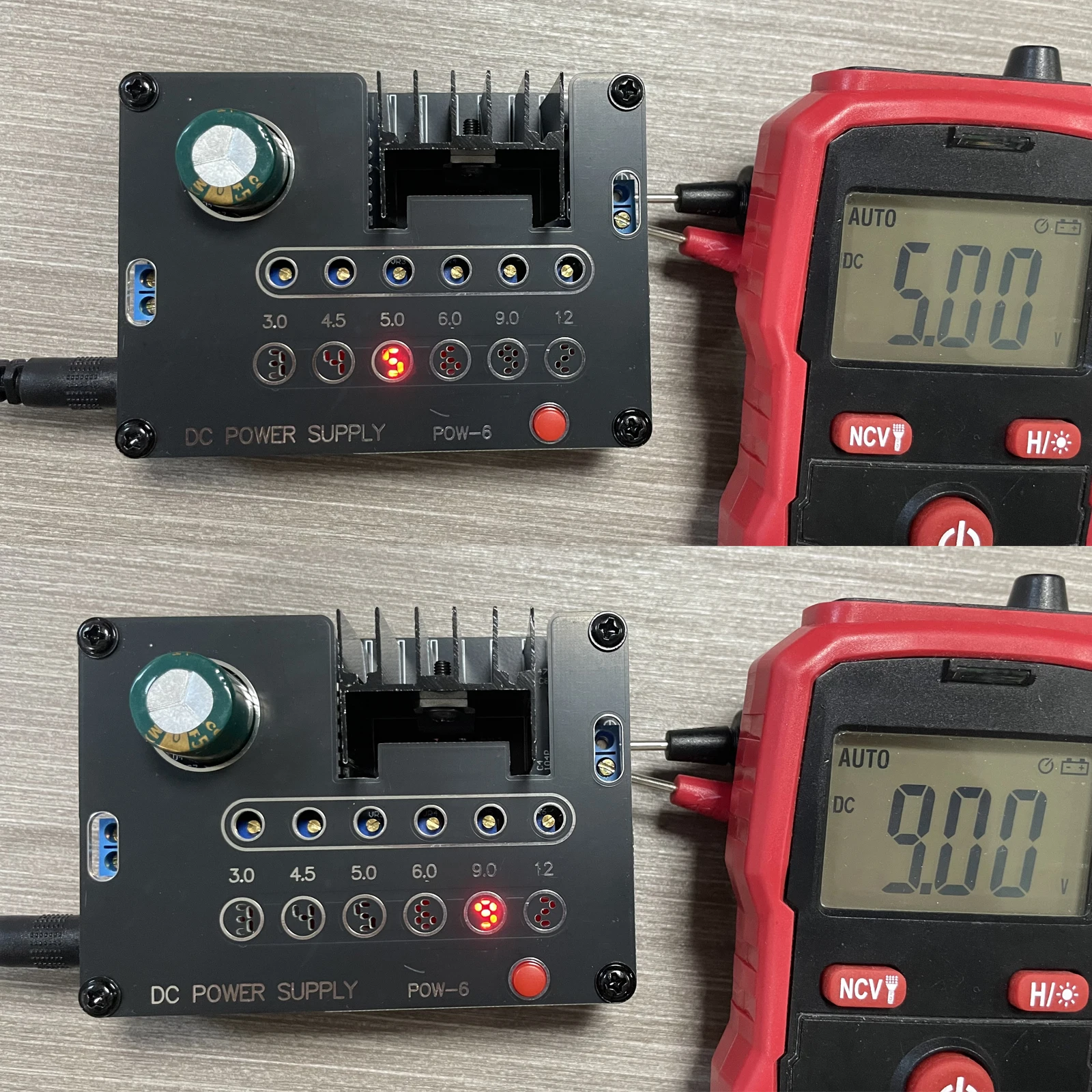

1>. 입력 전압을 연결 한 후 먼저 각 출력 전압 값을 보정하십시오.

2>. AC15V 또는 DC18V 를 입력 할 수 있지만 사용 중에는 하나의 전원 입력 만 선택할 수 있습니다.

3>.AC 입력 방법은 양극과 음극을 구분하지 않습니다.

4>. 전위차계는 출력 전압을 선택한 후에 만 출력 값을 미세 조정하고 보정 할 수 있습니다. 전위차계는 출력 전압 값을 크게 조정할 수 없습니다.

5>. DC18V/1A 전원 어댑터에 AC100-240V 것은 선택 사항입니다. 포함되지 않은 어댑터를 구입하면 목록에 포함되지 않습니다.

5. 신청:

1>. 전자 실험실

2>. 실내 전원 공급 장치 변환

3>. 전원 공급 장치 수정 및 교체

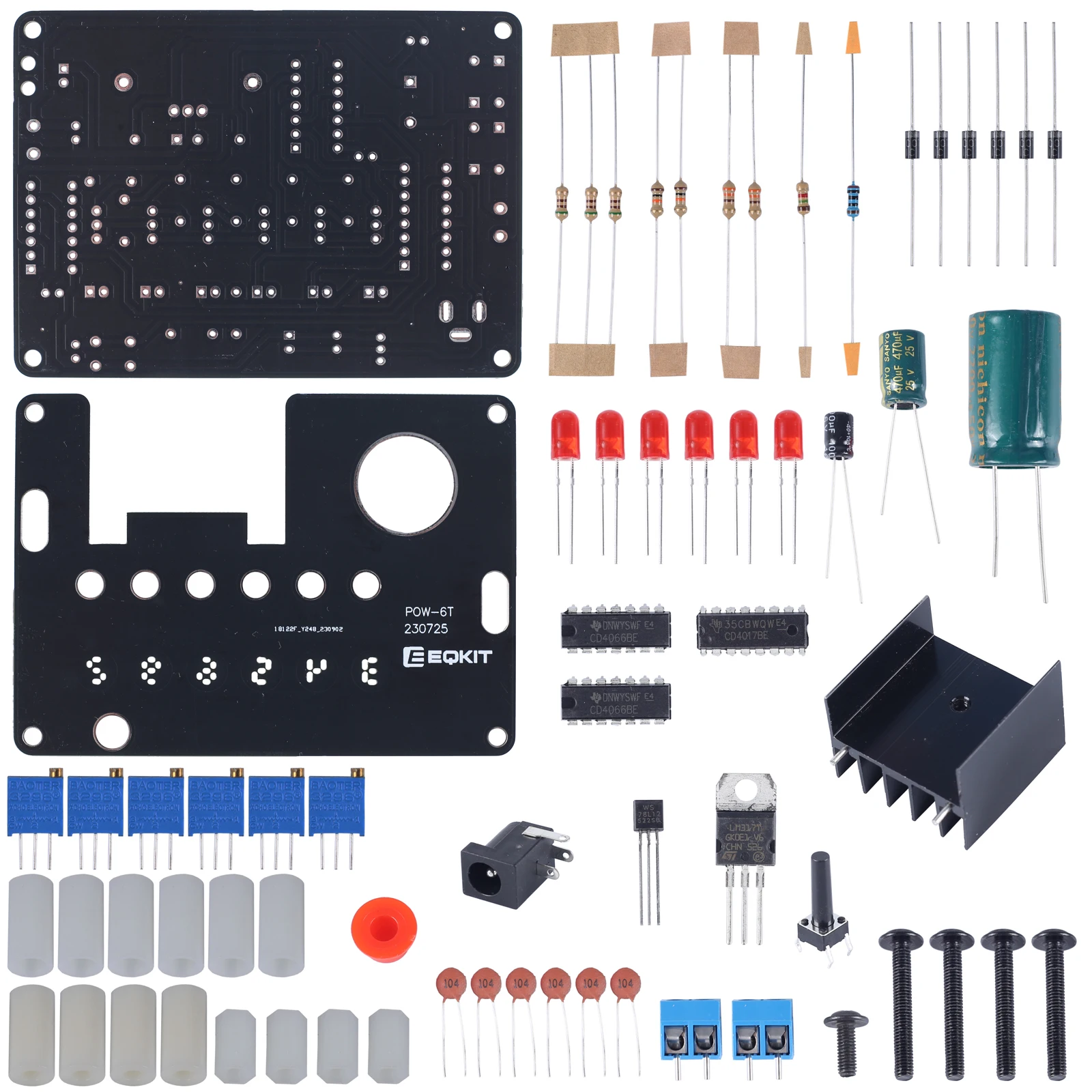

6. 설치 팁:

1>. 사용자는 납땜을 준비해야합니다. 처음에는 도구.

2>. 설치가 완료 될 때까지 기다려주십시오.

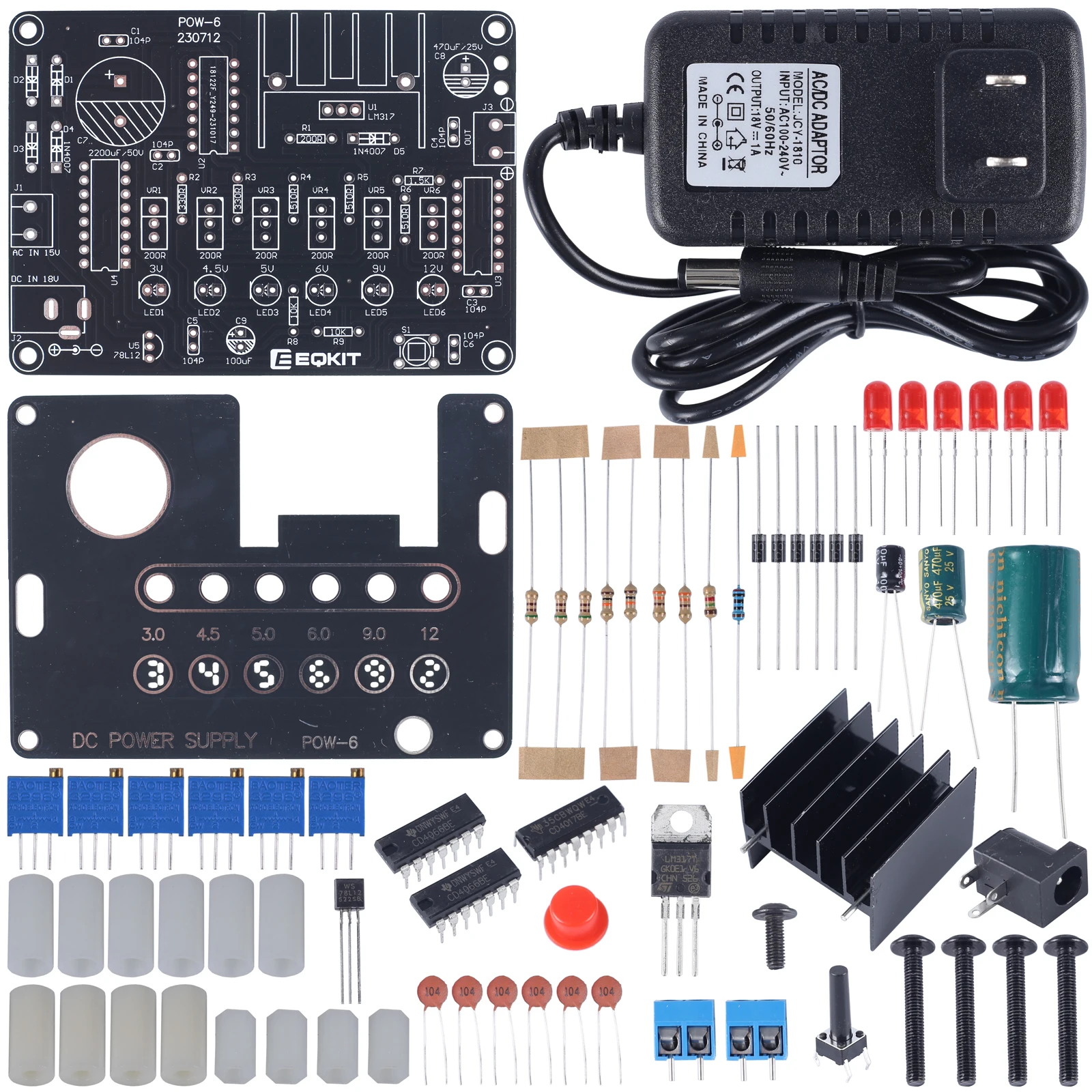

3>. 패키지는 DIY 키트입니다. 필요 완료 사용자에 의한 설치.

4>. 납땜 인두가 장시간 (1.0 초) 부품을 만질 수 없습니다. 그렇지 않으면 부품이 손상됩니다.

5>. 구성 요소의 양성 및 음성에주의하십시오.

6>. 단락을 엄격히 금지합니다.

7>. 복잡한 구성 요소를 우선적으로 설치하십시오.

8>. 모든 구성 요소가 올바른 방향과 올바른 위치에 있는지 확인하십시오.

9>. 전자 부품을 설치할 때는 정전기 방지 장갑이나 정전기 방지 손목밴드를 착용하십시오.

10>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!
