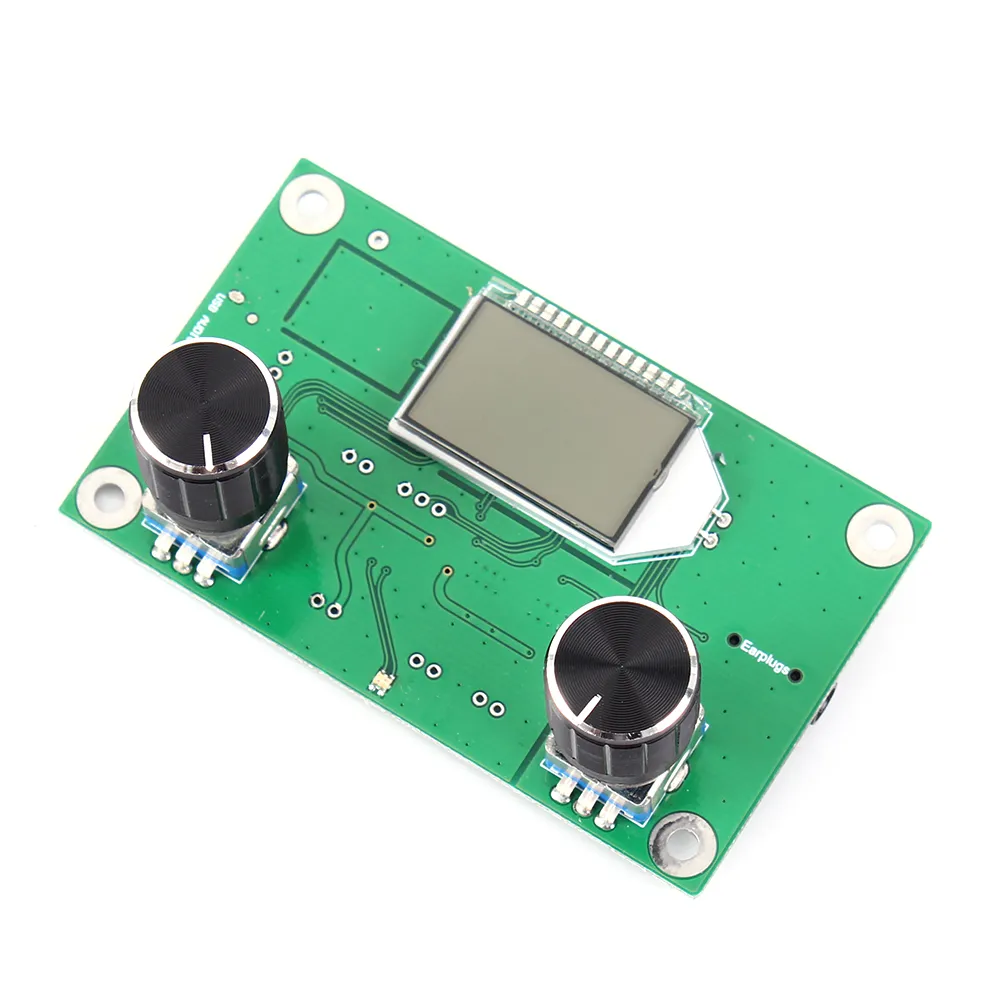

1. 소개

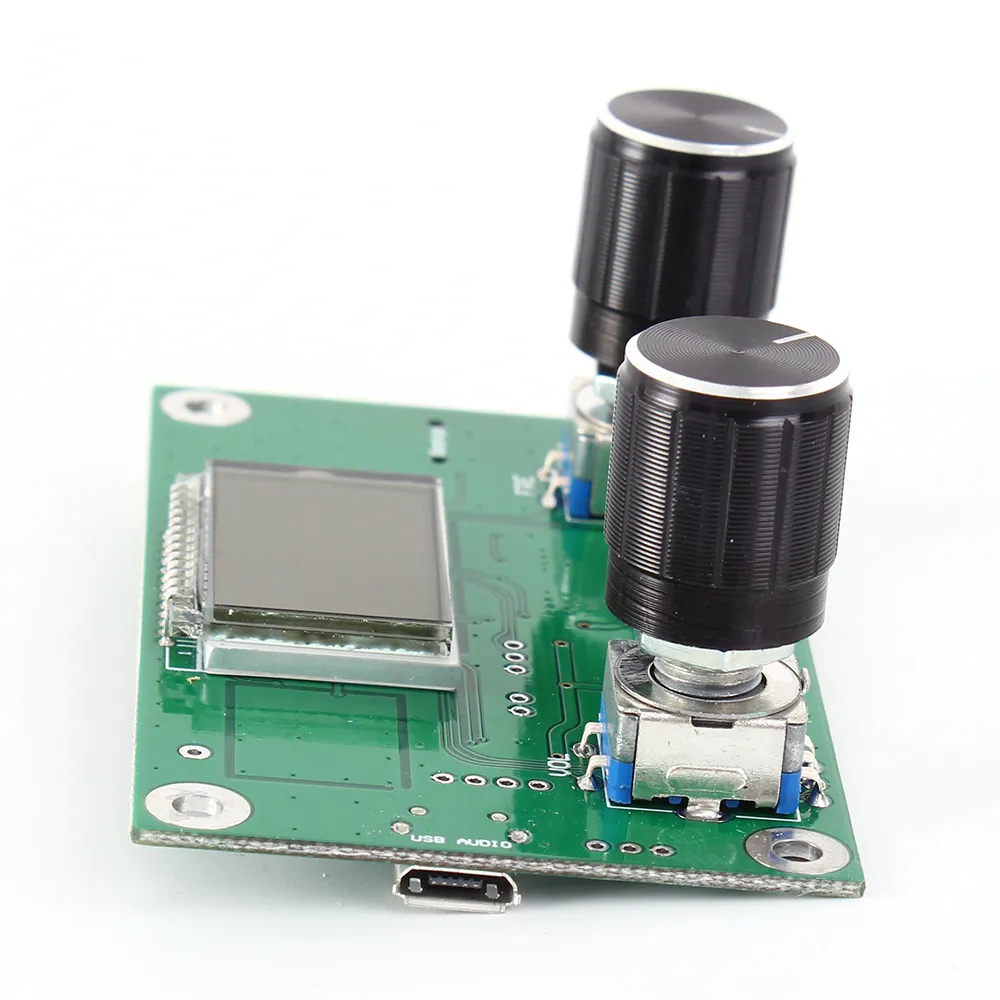

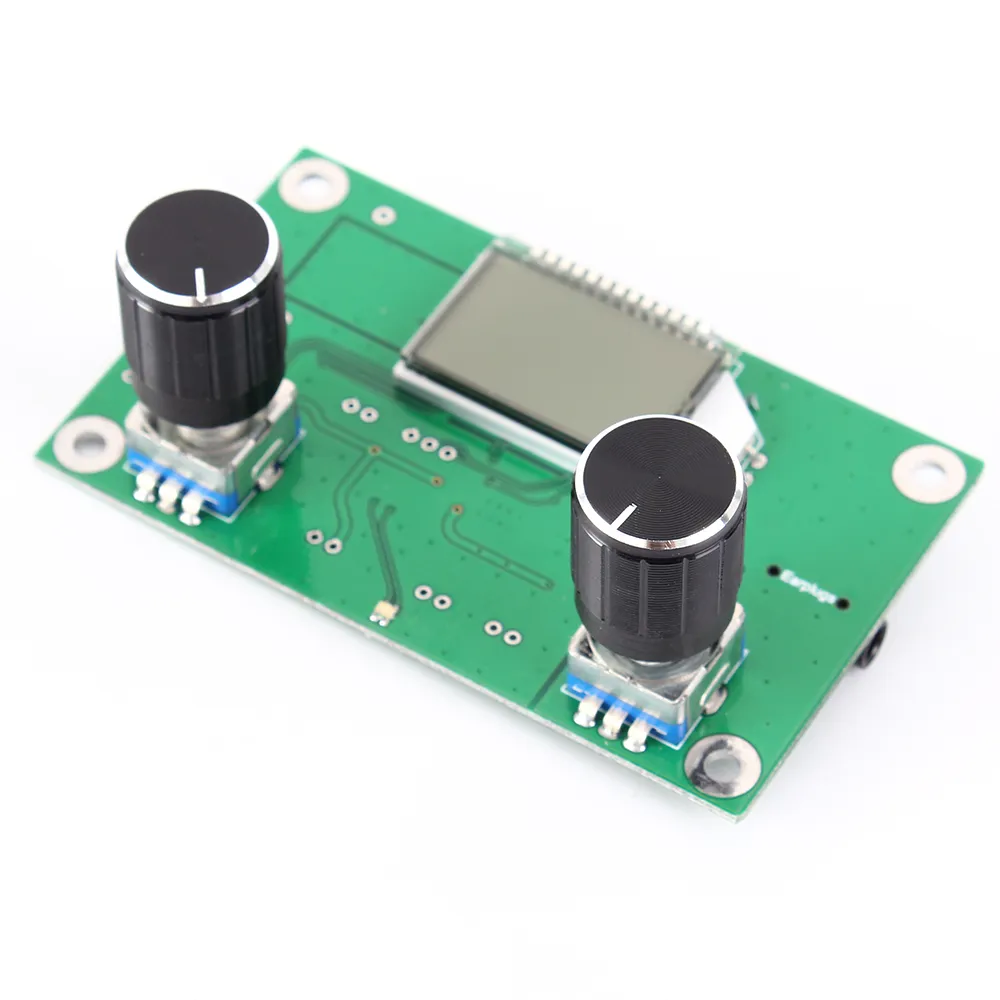

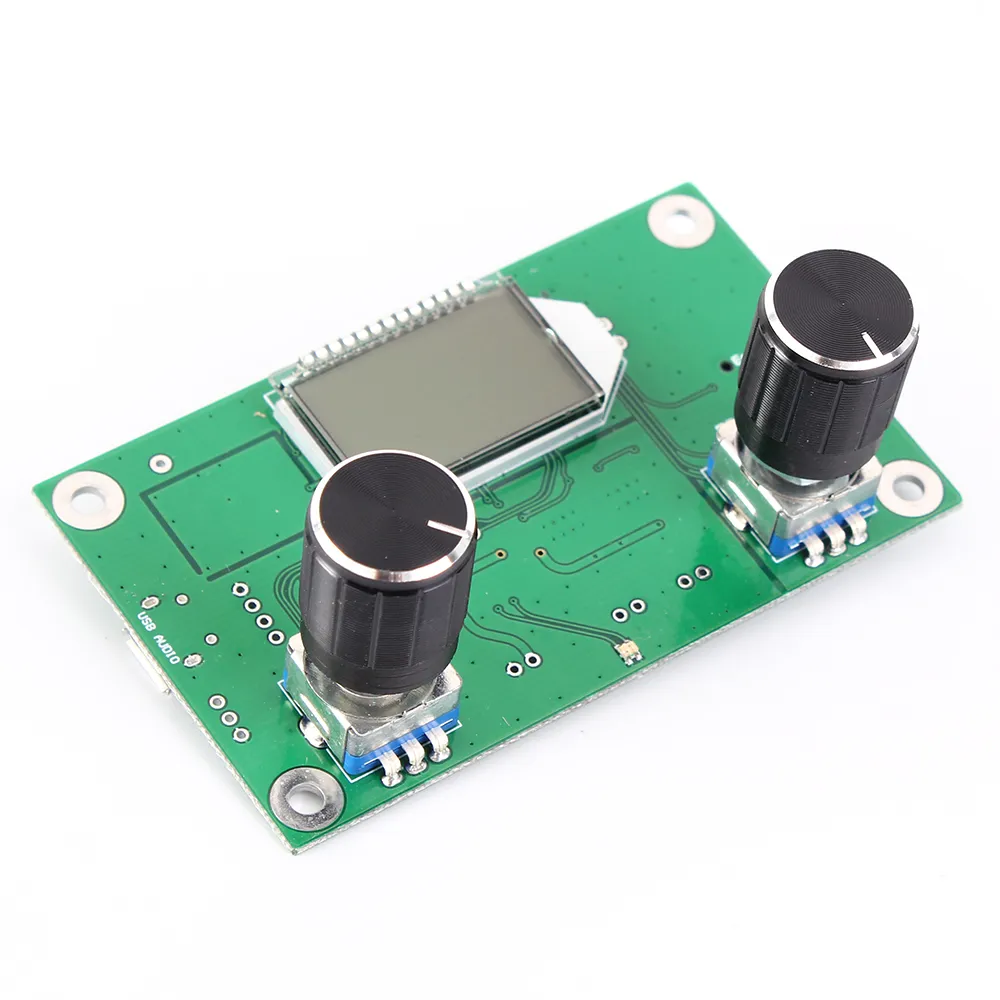

이 FM 스테레오 디지털 무선 회로 기판 모듈에는 DSP 디지털 노이즈 처리가 내장되어 있습니다. 신호가 없으면 자동으로 음소거되고 기존 FM 라디오의 잡음이 제거됩니다.

2.매개 변수

아닙니다.

매개 변수

값

1

출력 전력

500mW (드라이브 이어폰), 3Wx2 (드라이브 혼)

2

주파수 범위

50Hz-18KHz

3

수신 주파수 범위

87.0MHz-108.0MHz

4

동등한 소음

30dB 이상

5

전원 공급 장치 전압

3.0V-5.0V

6

전원 공급 장치 전류

최대 볼륨에서 1000mA,

최소 볼륨에서 60mA (참조 전용)

7

사운드 트랙

스테레오

3. 주의 사용:

1>. 전원 공급 장치 전압은이 모듈의 전원 공급 장치 전압 범위를 초과하는 것을 엄격히 금지합니다.

2>. 이 모듈의 정상 작동에 영향을 미치거나 모듈이 단락되지 않도록 작업 할 때 모듈의 뒷부분을 만지지 마십시오.

4. 기능

1>. 고급 디지털 오디오 신호 처리 기술 (DSP) 및 FM 위상 잠금 루프 변조 (PLL) 는 음질을보다 사실적이고 안정적인 성능이며 편차없이 긴 작동 주파수를 만듭니다.

2>. LCD 디스플레이는 매우 낮은 전력 소비와 최소한의 소음 간섭으로보다 직관적이고 정확합니다.

3>. 30 디지털 볼륨 조절, 버튼 포함, 조작하기 쉽습니다.

4>. 전원을 끄기 전에 자동으로 데이터를 저장합니다.

5>. 스피커/헤드폰 출력의 자동 스위치.

6>. 석영 결정 안정 주파수, 온도 변화 수신 주파수, 더 이상 표류 없음.

7>. 전문 오디오 DSP를 사용하여 오디오 신호를 분석 및 처리하며 신호가 없거나 약한 신호가 없으면 자동으로 음소거됩니다.

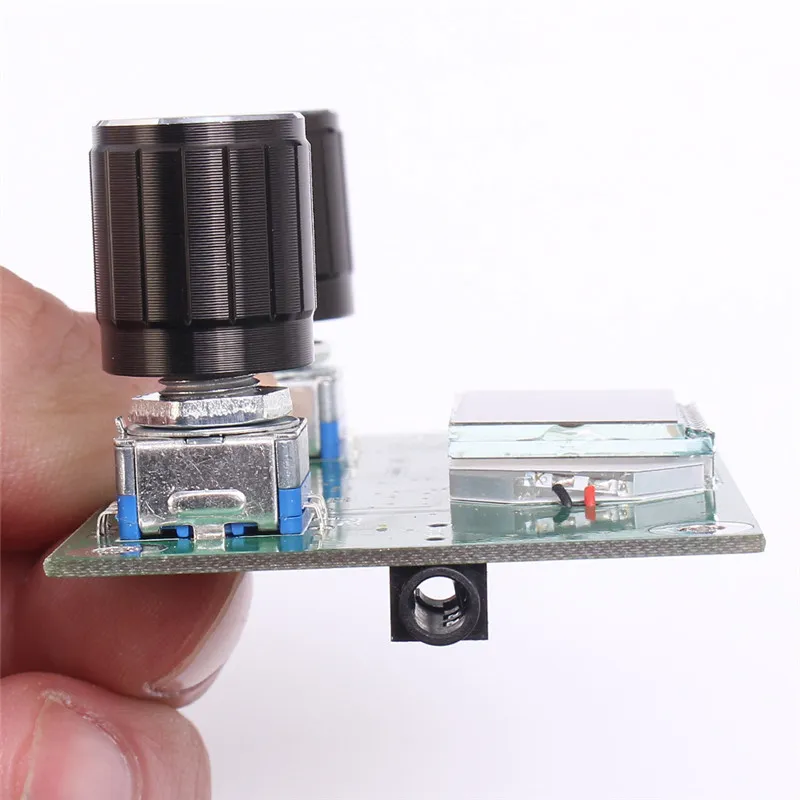

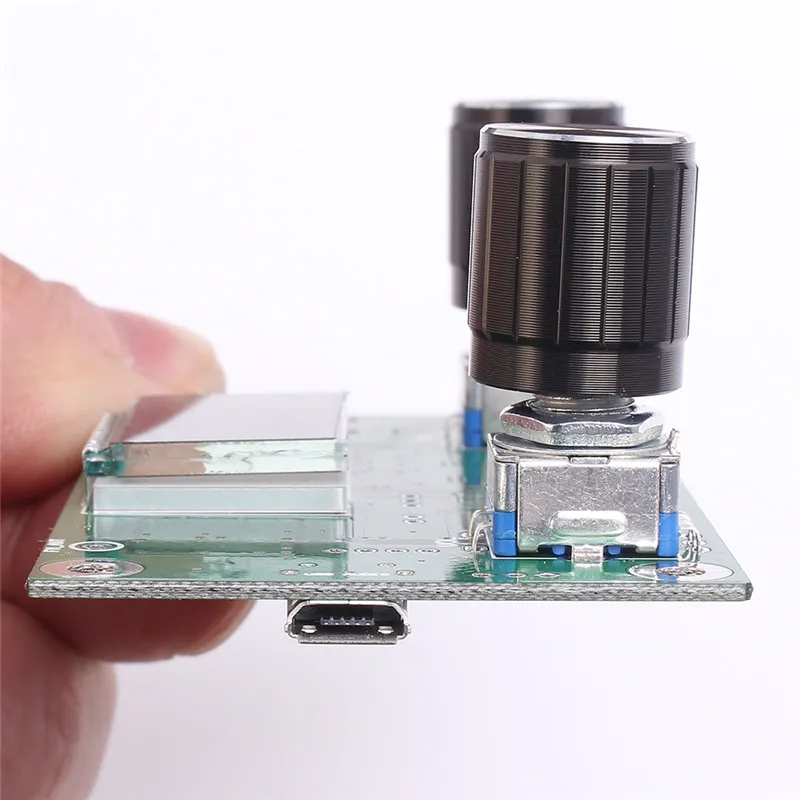

8>. 그것은 볼륨 및 주파수를 조정하는 증분 디지털 로터리 인코더를 사용, 느낌이 좋은 위치 정확도, 안정적이고 내구성, 블라인드 앵글없이 360 ° 회전.

9> 지원 직렬 통신 제어, 사용 가능한 컴퓨터 또는 MCU 및 모듈의 모든 기능을 제어하는 직렬 포트가있는 기타 장치.

5. 지시

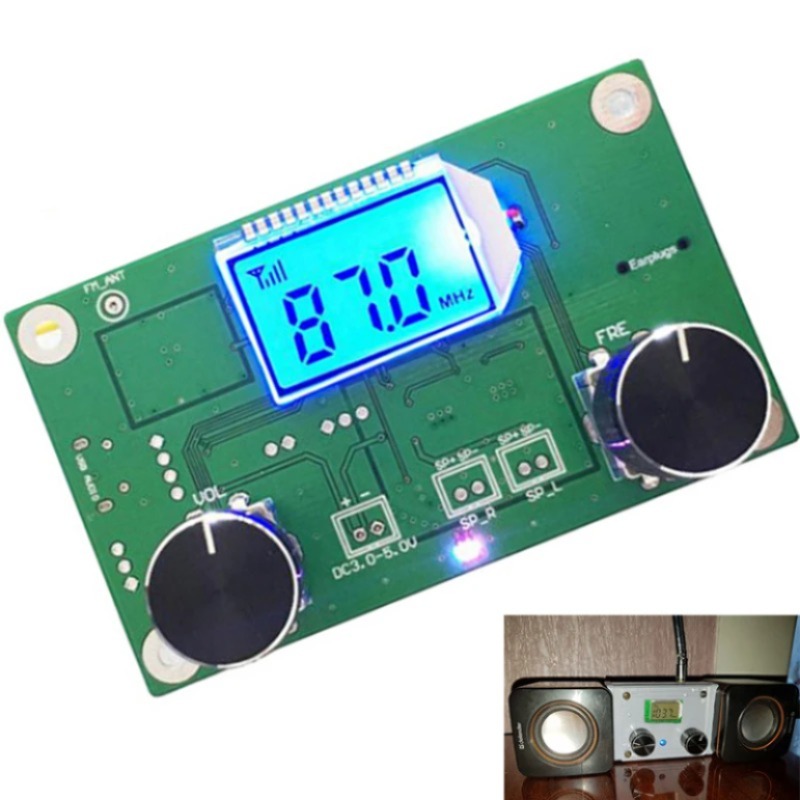

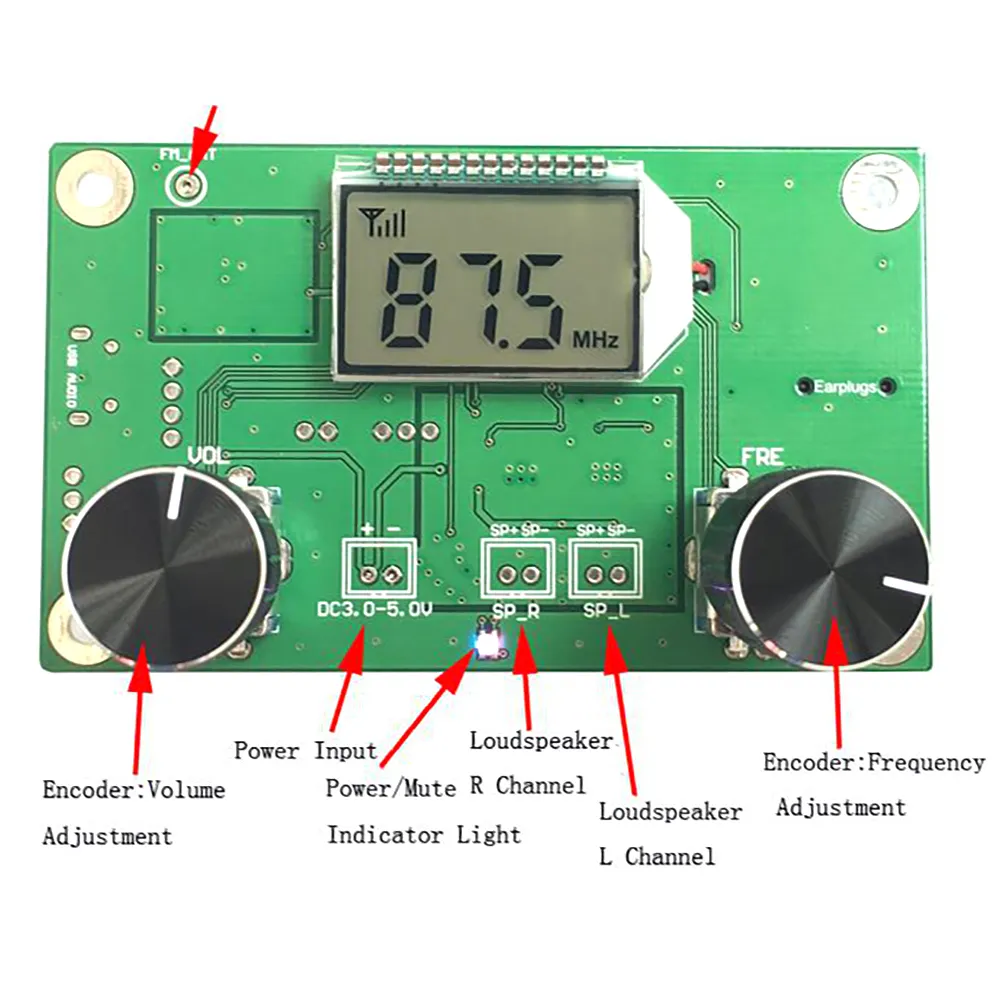

1>. 전원 공급 장치

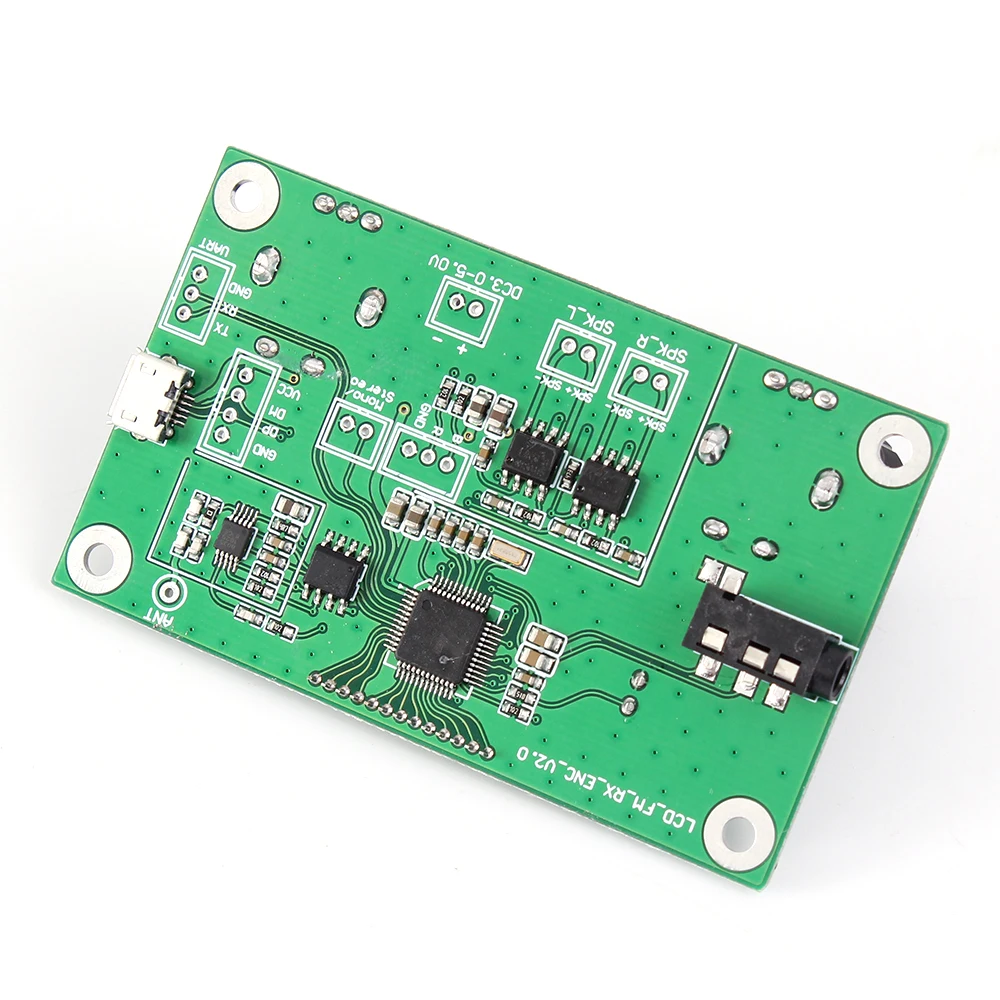

모듈 해당 포트 (PCB 보드에 표시).

"-" 와 "+" 는 전원 (배터리) 의 양극 및 음극입니다. 전원 공급 장치는 배터리 또는 기타 안정화 된 전원 공급 장치에 권장됩니다. 필터가없는 전원 공급 장치 (예: 휴대폰 충전기, 모바일 전원 공급 장치 및 기타 스위칭 전원 공급 장치) 를 사용할 수 없습니다. 그렇지 않으면 전원 공급으로 인한 간섭이이 모듈의 정상 작동에 영향을 미칩니다. 이 모듈의 정상 작동 전압은이 범위를 초과하지 않는 3.0-5.0 V입니다. 모듈의 최대 볼륨에서 최대 전원 공급 전류는 약 1A 이며 배터리가 충분한 전류를 출력해야합니다.

2>. 안테나

FM_ANT 포트는 FM 안테나를 연결하는 데 사용됩니다. FM 신호를 더 잘 수신하려면 75cm 길이의 안테나를 연장하는 것이 좋습니다.

3>. 헤드셋/스피커 출력

이 모듈은 3WX2 채널 오디오 앰프와 함께 제공됩니다. 경적음이 필요한 경우 스피커 포트에 액세스하십시오. 4 Ω / 3 w 스피커를 사용하는 것이 좋습니다. 헤드셋을 삽입하면 오디오가 자동으로 헤드폰 채널로 전환되고 스피커 채널이 자동으로 닫힙니다.

4>. 볼륨

LCD 화면에 볼륨 시리즈가 표시되는 동안 VOL 인코더를 돌려 볼륨을 조정합니다.

5>. 주파수 조절

LCD 화면에 현재 주파수가 표시되는 동안 FRE 인코더를 돌려 수신 주파수를 조정하고 인코더 핸들을 음소거/비음소거 스위치로 누릅니다.

6>. 음소거

음소거/비음소거 버튼을 아래로 전환하려면 VOL 노브를 누릅니다.

7>. AMCAP 스위치

FRE 노브를 길게 눌러 AMCAP을 켜거나 끕니다. LCD 디스플레이 자막 켜기는 AMCAP을 켜고 끄기는 AMCAP을 끄는 것을 의미합니다.

8>. AMCAP 임계 값 조정 (AMCAP 스위치가 켜진 경우)

AMCAP 임계 값 조정 인터페이스로 FRE 노브를 짧게 누르면 특정 사용 상황에 따라 AMCAP의 이동 임계 값을 조정할 수 있습니다. 조정 범위는 0-20 입니다. 값이 높을수록 임계 값이 높을수록 약한 신호가 더 쉽게 침묵합니다. 그 반대입니다.

9>. 직렬 포트 (직렬 포트 제어 없음)

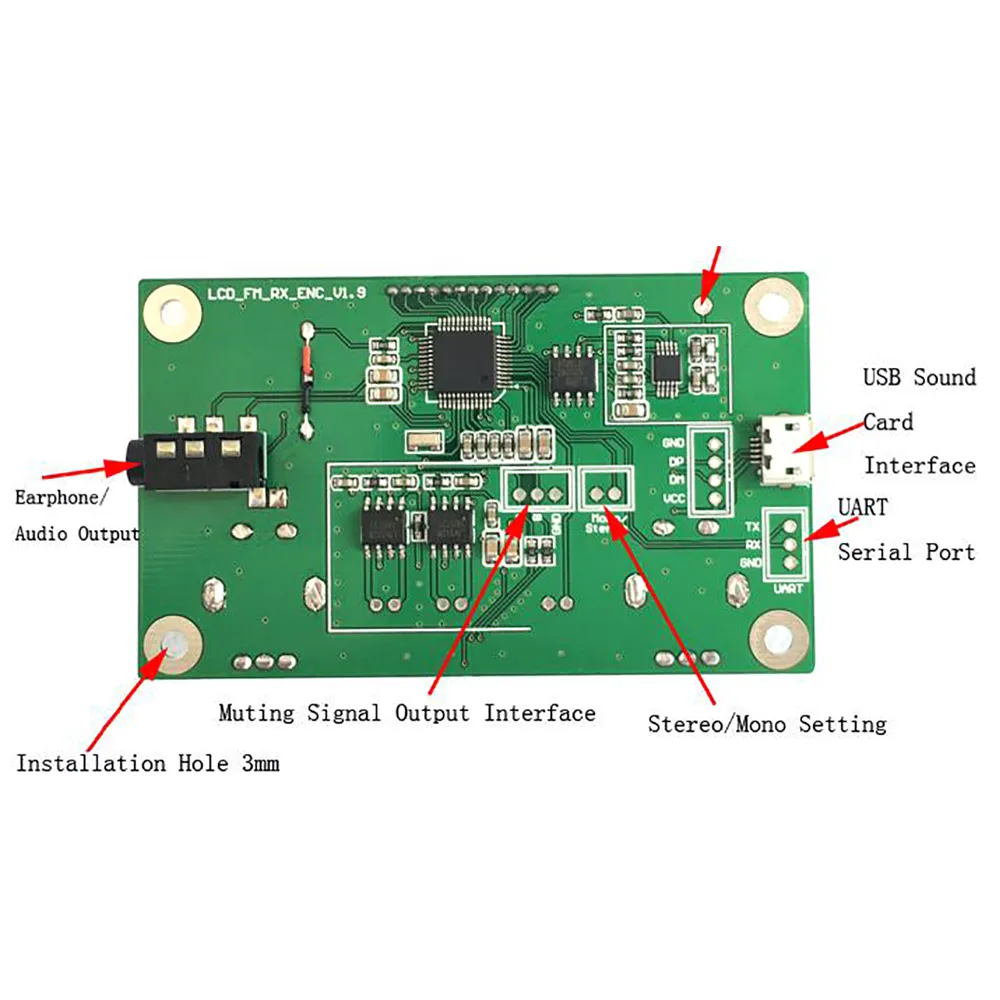

모듈이 TTL 레벨 직렬 포트 제어 인터페이스를 예약했습니다. TTL 직렬 포트와이 모듈 통신은 모듈의 UART_RX, UART_TX 및 GND (PCB의 해당 위치가 표시됨) 를 연결해야합니다. 외부 MCU 또는 컴퓨터 직렬 포트를 사용하여 명령 제어 모듈 관련 기능을 보낼 수 있습니다. 참고: 컴퓨터 직렬 포트가 TTL 레벨이 아니기 때문에 컴퓨터 통신을 연결하십시오. 이 모듈과 통신하려면 RS323 레벨을 TTL 전원 레벨링 장치 또는 USB TTL 레벨 직렬 포트 모듈에 연결해야 합니다. 이 작업에는 전문가가 필요합니다.

10>. 사용자 설정

이 모듈은 사용자의 특정 용도에 따라 백라이트 상태를 설정할 수 있습니다. 전원이 꺼지면 FRE 버튼을 눌러 켜면 B0 는 백라이트가 항상 밝음을 나타냅니다. B0 은 백라이트가 20 초 동안 닫히고 다시 시작한 후에 설정이 적용됨을 나타냅니다. 이 단계를 반복하여 전환하려면 설정 상태를 변경하십시오. 백라이트는 20 초 동안 작동하지 않습니다.

11>. 스테레오/모노 스위치 단자.

스테레오/모노 단자는 모듈의 FM 수신 모드를 설정하는 데 사용됩니다. 이 터미널은 스테레오 수신 모드로 일시 중단되며 단일 채널 수신 모드입니다.

6. 스쿼치가있는 FM 수신기 모듈 AT 명령:

전송 속도: 38400 TTL 레벨

아뇨.

이름

예

지시

범위

반환 위치

1

현재 주파수 포인트 설정

AT + FRE = 875

현재 주파수 포인트는 87.5MHz

870-1080 MHz

현재 주파수 포인트/ERR

2

주파수 point-0.1MHZ

AT + 프레드

현재 주파수 포인트

3

주파수 포인트 + 0.1MHZ

AT + FREU

현재 주파수 포인트

4

마비/계속 재생 일시 중지

AT + Paus

재생/일시 정지/오류

5

볼륨 설정

AT + VOL = 15

현재 볼륨은 15 입니다.

00-30

VOL 값/ERR

6

VOL-

AT + VOLD

VOL-1

VOL 값/ERR

7

VOL +

AT + VOLU

VOL + 1

VOL 값/ERR

8

백라이트 시간 (S) 을 설정합니다. 00 은 표시등이 꺼짐, 01 은 정상적으로 켜짐

AT + 은행 = 10

백라이트는 10 초 라이트 오프

00-99

은행 가치/ERR

9

DSP 스켈치 켜기 및 끄기

AT + SN = 1

스켈치 켜기

0 (꺼짐)-1 (켜짐)

SN_OFF/ SN_ON

10

스켈치 임계 값 설정

AT + SN_THR = 10

설정 스켈치 임계 값은 10 입니다

00-20

SN_THR 값/ERR

(SN _ ON 일 때 설정)

11

공장 데이터 재설정

AT + CR

공장 데이터 재설정:

1:VOL = 30 //

2:SN_OFF // DSP 스켈치 끄기 3:SNTHR = 10 // 재설정 스켈치 임계 값은 10 입니다.

4:FRE = 875 // 주파수가 87.5MHZ 은행 = 20 // 백라이트 지연 20 초

OK

12

모듈의 현재 상태 반환

AT + RET

VOL = 10 // 볼륨 10.

FRE = 875 // 주파수는 87.5 MHZ입니다.

재생/PAUS // 정적 상태.

은행 _ OFF

(BANK_ON) // 백라이트 시간 (1 정상 열림, 0 상수 또는 지연 X s)
